分享USB_CDC库, USB_HID库, SDCC版, IAR版, @Ai8051U-8Bit

duro***

erci*** 发表于 2025-2-23 11:51
夸张了，慢慢来呗搞不定了工程贴上来大家一块研究研究

USB-CDC_SDCC_IAR_Project.rar (112.08 KB, 下载次数: 12)

2025-2-23 12:17 上传

点击文件名下载附件

我增加了两个文件  Library/ir_air.c  Library/ir_air.h

其实 Library/ir_air.c 中只有  void IrWave(u16 *raw, int rawNum)  这个函数是我写的，其他的代码是我从官网的例子里 复制过来的。

从字面意思来看比较简单，就是 用 红外的 脉冲 和 空闲 两个函数把 main.c 中的 rawDataAirOn1 发出去。

然后在 User/Main.c 里面调用了一下。



#include "stdio.h"
#define PRINTF_HID
//#define PRINTF_SEGLED //printf输出重定向到ISP下载软件中的7段数码管

#include "AI8051U.h"  //包含此头文件后，不需要再包含"reg51.h"头文件
#include "usb.h"     //USB调试及复位所需头文件
#include "vk.h"
#include "pic.h"
#include "string.h"
#include "ir_air.h"

#define MAIN_Fosc       24000000L   //定义主时钟

BYTE xdata cod[8];

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";                      //设置自动复位到ISP区的用户接口命令

u16 rawDataAirOn1[197] = {6122, 7424,  514, 1674,  514, 1674,  514, 1676,  514, 1674,  514, 1674,  514, 1676,  512, 1676,  514, 1674,  514, 580,  514, 580,  514, 580,  514, 580,  514, 578,  514, 580,  514, 580,  514, 578,  514, 1676,  514, 1674,  514, 1674,  514, 1674,  514, 1676,  512, 1674,  514, 1674,  514, 1676,  514, 578,  514, 580,  514, 582,  512, 582,  512, 580,  514, 580,  514, 580,  514, 580,  514, 1676,  514, 1674,  514, 1674,  514, 1674,  514, 1676,  514, 1672,  514, 1674,  514, 1674,  514, 580,  512, 580,  514, 578,  514, 580,  512, 582,  514, 580,  514, 580,  514, 580,  514, 1674,  514, 580,  514, 1674,  514, 580,  514, 580,  514, 580,  512, 582,  514, 1676,  512, 580,  514, 1674,  514, 580,  514, 1676,  512, 1676,  512, 1674,  512, 1676,  512, 582,  514, 580,  512, 1676,  512, 1676,  536, 558,  534, 1654,  512, 582,  536, 1654,  534, 1652,  534, 1654,  536, 558,  534, 558,  534, 1654,  536, 558,  534, 1654,  534, 558,  534, 560,  534, 560,  536, 1652,  534, 562,  534, 1652,  514, 582,  512, 1676,  512, 582,  512, 582,  512, 1674,  536, 560,  512, 1674,  536, 560,  512, 1674,  512, 584,  512, 1676,  512, 1678,  512, 7408,  512};


u16 rawDataAirOn2[227] = {3410, 1670,  408, 1258,  410, 1260,  408, 424,  408, 426,  408, 424,  410, 1258,  408, 426,  408, 424,  408, 1258,  432, 1236,  408, 424,  430, 1236,  408, 426,  408, 424,  408, 1258,  408, 1258,  432, 402,  408, 1260,  408, 1258,  408, 426,  408, 424,  408, 1260,  408, 424,  408, 424,  408, 1258,  408, 424,  408, 426,  430, 404,  430, 402,  408, 424,  408, 426,  408, 426,  430, 402,  408, 426,  408, 426,  430, 402,  430, 402,  408, 426,  408, 426,  408, 426,  408, 426,  408, 426,  430, 1236,  430, 404,  408, 424,  408, 1260,  430, 404,  408, 424,  408, 1260,  408, 1260,  430, 404,  430, 404,  430, 402,  430, 404,  430, 402,  430, 402,  430, 402,  430, 1236,  408, 1260,  430, 404,  430, 402,  430, 402,  430, 404,  430, 404,  430, 402,  430, 1236,  430, 402,  430, 1238,  430, 1236,  430, 1236,  430, 404,  430, 404,  430, 404,  430, 402,  430, 404,  430, 404,  430, 404,  430, 404,  430, 404,  430, 404,  430, 402,  430, 404,  430, 402,  430, 404,  430, 404,  430, 404,  430, 402,  430, 402,  430, 404,  430, 404,  430, 404,  406, 426,  430, 404,  430, 402,  428, 404,  428, 404,  430, 404,  430, 404,  430, 404,  430, 404,  428, 404,  428, 404,  430, 404,  430, 404,  430, 404,  406, 426,  430, 1236,  430, 1238,  430, 1238,  430, 1236,  408, 1260,  430, 404,  406};


u16 rawDataAirOn3[227] = {3492, 1746,  458, 1310,  462, 372,  460, 374,  460, 372,  460, 1312,  460, 396,  436, 398,  434, 400,  436, 1310,  460, 398,  436, 374,  460, 398,  434, 1312,  460, 398,  434, 398,  434, 398,  434, 1314,  458, 398,  436, 398,  436, 398,  436, 1312,  460, 372,  460, 374,  460, 400,  434, 1310,  460, 400,  434, 398,  434, 374,  460, 1310,  460, 398,  434, 374,  460, 372,  460, 1312,  460, 372,  460, 374,  460, 372,  460, 1310,  462, 370,  460, 374,  460, 374,  460, 374,  460, 374,  460, 1310,  460, 374,  460, 374,  460, 1312,  460, 374,  460, 372,  460, 1310,  460, 1312,  460, 372,  460, 372,  460, 374,  460, 372,  460, 374,  460, 374,  460, 374,  458, 1312,  460, 1310,  460, 372,  460, 374,  460, 372,  460, 374,  460, 372,  460, 374,  460, 1312,  482, 350,  482, 1290,  482, 352,  482, 350,  484, 350,  490, 370,  462, 372,  458, 376,  456, 376,  458, 376,  456, 374,  456, 376,  458, 376,  456, 376,  456, 376,  456, 376,  456, 376,  456, 376,  456, 376,  456, 378,  456, 378,  456, 378,  456, 378,  454, 402,  430, 402,  408, 426,  430, 404,  408, 426,  408, 426,  408, 426,  408, 426,  408, 424,  408, 426,  430, 378,  454, 378,  456, 378,  456, 376,  456, 376,  456, 374,  458, 376,  458, 1314,  458, 1314,  458, 374,  456, 376,  458, 376,  458, 1314,  456};

//P3.2口按键复位所需变量
bit Key_Flag;
u16 Key_cnt;

void sys_init();
void delay_ms(u8 ms);
void KeyResetScan(void);
// PUTCHAR_FUN(){
//         USB_SendData((BYTE*)&c,1);
//         return c;
// }
void main()
{
    sys_init();
    usb_init();
    PWM_config();

    EA = 1;

    while (1)
    {
        delay_ms(1);
        KeyResetScan();   //长按P3.2口按键触发软件复位，进入USB下载模式，不需要此功能可删除本行代码

        if(DeviceState != DEVSTATE_CONFIGURED)  //判断USB设备是否配置完成
            continue;

        if (bUsbOutReady)
        {
            if ((UsbOutBuffer[0] == 'K') &&
                (UsbOutBuffer[1] == 'E') &&
                (UsbOutBuffer[2] == 'Y') &&
                (UsbOutBuffer[3] == 'P'))
            {
                switch (UsbOutBuffer[5])
                {
                case VK_DIGIT_0:
                    // printf("00000000");      //在数码管上显示字符串
                    IrWave(rawDataAirOn1, sizeof(rawDataAirOn1) / sizeof(rawDataAirOn1[0]));
                    break;
                case VK_DIGIT_1:
                    // printf("%08lx", 0x1234abcdL);      //在数码管上显示字符串
                    IrWave(rawDataAirOn2, sizeof(rawDataAirOn2) / sizeof(rawDataAirOn2[0]));
                    break;
                case VK_DIGIT_2:
                    // SEG7_ShowLong(0x98765432, 16);     //在数码管上显示4字节长整型数
                    IrWave(rawDataAirOn3, sizeof(rawDataAirOn3) / sizeof(rawDataAirOn3[0]));
                    break;

---------------------------------------------------------------------------------------------------------

duro***

void IrWave(u16 *raw, int rawNum)
{
    int i;
    for(i = 0; i < rawNum; i++)
    {
        if (i % 2 == 0) {
            IR_TxPulse(raw/1000*38);    //  我简单解释一下为啥要除以1000，这个是把us转成ms，成以38是我发现官网的例子里似乎是把毫秒乘以38才往出发。
        } else {
            IR_TxSpace(raw/1000*38);
        }
    }
}

----------------------------------------------------
下面这段代码是官网给的例子里的，我分析了官网的代码，发现这个接口传的值应该是ms值*38
        if (KeyCode != 0)       //检测到键码
        {
            KeyCode=255;
            TxTime = 0;
            //一帧数据最小长度 = 9 + 4.5 + 0.5625 + 24 * 1.125 + 8 * 2.25 = 59.0625 ms
            //一帧数据最大长度 = 9 + 4.5 + 0.5625 + 8 * 1.125 + 24 * 2.25 = 77.0625 ms
            IR_TxPulse(342);    //对应9ms，同步头       9ms       这里的342 应该就是9 *38 得来的
            IR_TxSpace(171);    //对应4.5ms，同步头间隔 4.5ms  这里的171 应该就是4.5*38 得来的
            IR_TxPulse(21);     //开始发送数据          0.5625ms     这里的21 应该就是0.5625*38 得来的

            IR_TxByte(User_code%256);   //发用户码低字节
            IR_TxByte(User_code/256);   //发用户码高字节
            IR_TxByte(KeyCode);         //发数据
            IR_TxByte(~KeyCode);        //发数据反码

            if (TxTime < 56)    //一帧按最大77ms发送, 不够的话,补偿时间     108ms
            {
                TxTime = 56 - TxTime;
                TxTime = TxTime + TxTime / 8;
                delay_ms(TxTime);
            }

            delay_ms(31);

            while (IO_KeyState != 0) //键未释放
            {
                IR_TxPulse(342);    //对应9ms，   同步头        9ms
                IR_TxSpace(86);     //对应2.25ms，同步头间隔    2.25ms
                IR_TxPulse(21);     //开始发送数据              0.5625ms
                delay_ms(96);
                IO_KeyScan();
            }

            printf("User_code=0x%04X,KeyCode=%u\r\n", User_code, KeyCode);
            KeyCode = 0;
        }

erci***

sdcc要在main函数所在文件声明中断中断才生效。和keil的差异点可以参考我这个帖子

【四合一】分享一个可同时编译Keil C251\Keil C51\SDCC\IAR工程模板 - SDCC, IAR C++ for 51, GCC, VSCode，Linux, MacOS 国芯技术交流网站 - AI32位8051交流社区
建议：
业务代码放在sdcc工程，不要放在lib工程，否则每次修改后要重新编译两个工程。
编译前clean缓存：
make clean
make

另外修改了几处可能是bug，你试下

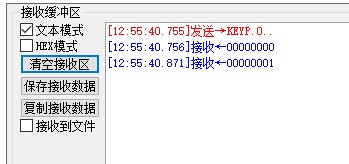

这两行验证不阻塞了：



USB-CDC_SDCC_IAR_Project.zip (732.54 KB, 下载次数: 15)

2025-2-23 12:58 上传

点击文件名下载附件

duro***

erci*** 发表于 2025-2-23 12:58
sdcc要在main函数所在文件声明中断中断才生效。和keil的差异点可以参考我这个帖子

【四合一】分享一个可同 ...

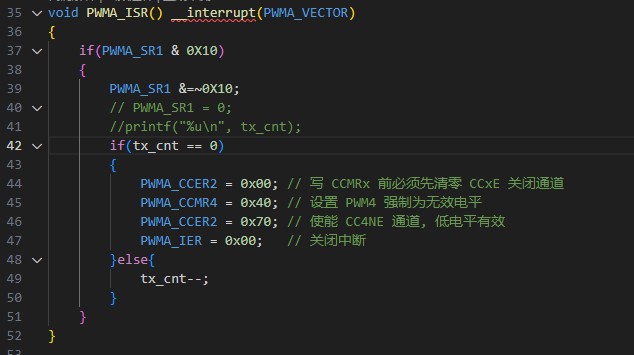

官网的例子里有个bug，我也往里面加了两个bug 。

1.extern void PWMA_ISR() __interrupt(PWMA_VECTOR);   //这个是我改出来的。
2.tx_cnt--; // 等于0的时候继续--，这个bug是官网原来的。
3.IR_TxPulse(raw/1000.0*38); // 这个除法的大bug 也是我搞出来的。

给我你***

佬们，用 SDCC 编译的话是不是只能编写 8 位指令模式？8 位和 32 位会有什么性能上的优劣嘛？

erci***

给我你*** 发表于 2025-3-21 14:04
佬们，用 SDCC 编译的话是不是只能编写 8 位指令模式？8 位和 32 位会有什么性能上的优劣嘛？ ...

是的，32位用keil，当然32位更快

erci***

更新记录：
V20250322:
1.修改hid库发送逻辑bug
2.cdc和hid库代码对齐，usb头文件添加PRINTF_USB宏。

Istar***

学习到了，准备实践
