USB-CDC 无线透传  串口无线透传模块  可ISP  @AI8H2K08U


新年2025年已经到来，趁着大家还没放假，春节前夕，
送大家一手 USB-CDC  串口无线透传模块资料，可用于ISP 无线下载代码。
所有软硬件全部开源。
提前祝大家春节快乐，新年快乐！

手工焊了一对来验证功能：


Ai8H2K08U是一款性能强悍的MCU，不仅有硬件USB，速度也非常快。价格=0.99元
Ci24R1超低成本高性能 2.4GHz GFSK 无线收发芯片， 淘宝=1元。

Ci24R1有非常高的数据传输数率，比特率=2M，
经过软件处理为全双工后，仍然轻松应对绝大多数串口波特率。

模块特点：
.  支持动态波特率。
.  支持奇偶效验位。
.  支持RTS，DTR
.  传输延时特别小。

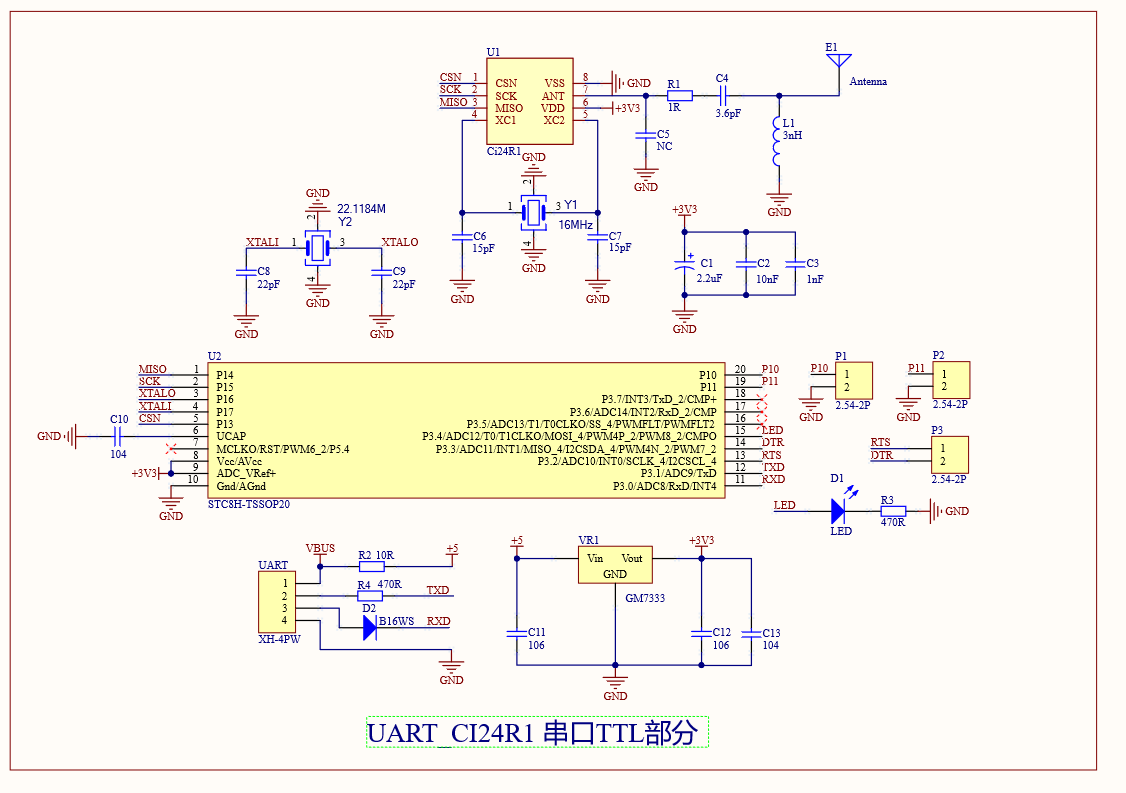

原理图：




板效果图：




用无线串口工具为开天斧下载代码，验证ISP下载功能，已成功：


要使用无线下载的朋友请注意：
.    由于UART-TTL模块使用的是用户板电源，所以是不支持断电重启下载代码的，
     因为给用户板断电后，实际上连同模块一起断电了. 模块重启后已错过了下载握手时机。
如何使用无线UART-TTL下载代码：
.    典型的用法是使用ISP软件内置的自定义命令来下载代码，等同于不断电下载的效果。
.    另一种不需要自定义命令的办法->应用中监视串口数据，如果出现大量重复字节数据就重启，这个办法更简单
     原理是：ISP会发送大量的握手命令0x7F, 收到握手数据累积到一定数量就可判定。
     一个可以利用的技巧是，即使应用的波特率不是2400也没关系，因为只关心重复字节数量，而不关心字节内容。
     串口0本来就是用来调试，这么用不影响其它功能。

无线UART-TTL下载代码杂谈：
之前在坛内看到过一些朋友谈到无线ISP下载失败的案例，
经过这次产品制作和调试找到了一些原因，
主要是因为 ISP在下载代码时，上位机会反复的调整波特率，还会使用效验位。
普通的无线UART透传不具备这些功能，可能还延时比较大！

如果只用于USB_CDC串口数据透传，则没什么限制，和有线连接使用一样，无非是现在用无线电波替代了电线。
做飞行器的，电动玩具车的，还有就是设备较大不方便搬到电脑旁边来的朋友们，用这个可方便了许多。

扩展应用：
     两个无线串口模块可以做成 串口全双工透传模块，软件改动非常少。
     多个模块还可以做成一对多星形网络，如果愿间花时间，做成星链网络也是可以的哈

关于射频频率：
     Ci24R1工作于2.4G  ISM频段，同时工作于这个频段的设备很多，比如WIFI，蓝牙， 无线鼠标等，
     如果Ci24R1 工作不稳定，传输速率变慢，应考虑更换信道，
     Ci24R1 支持多达126个信道，找一个合适的信道避开拥堵频段即可，
    本来留了两个端口在外面用短路帽来选择信道了，但由于懒，这部分代码没做。

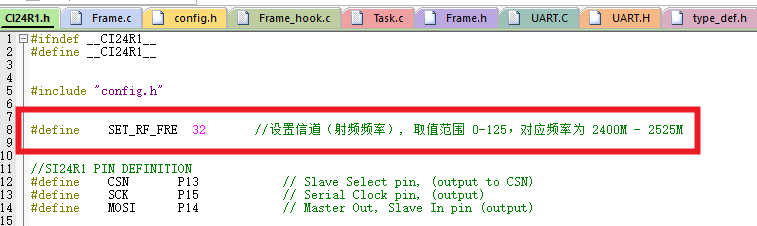

    不过项目是开源的，Ci24R1.h头文件中可以轻松更改信道。如下图：



说得有点多了，传上代码和制板吧：
STC8H - UART - 无线透传模块代码 可ISP.rar (85.88 KB, 下载次数: 105)

2025-1-5 13:04 上传

点击文件名下载附件

STC8H - UART - 无线透传制板文件（Gerber）.rar (29.48 KB, 下载次数: 90)

2025-1-5 13:04 上传

点击文件名下载附件

STC8H - USBCDC - 无线透传模块代码.rar (95.6 KB, 下载次数: 101)

2025-1-5 13:04 上传

点击文件名下载附件

STC8H - USBCDC - 无线透传制板文件（Gerber）.rar (28.15 KB, 下载次数: 95)

2025-1-5 13:04 上传

点击文件名下载附件

需扩充功能或有不足之处请大家多指教。
如果您喜欢，可以无限制使用本贴中的内容。

tzz1***

wnag*** 发表于 2025-1-5 16:11
好屌的天线

一般一般，天下第三

tzz1***

偶然发现，原理图上这个二极管竞然画反了！
测试时没有发现这个问题，实际PCB图上也并没有反.
（PCB没错的原因是为这个二极管套用了0805电阻的封装后手工加了个方向丝印，添加的标识是对的，PCB图没有问题）
这么久了还没有网友发现这个问题，看来这个工具并不实用哈。

lz***

好东西，谢谢分享

ainiw***

楼主，这个有没有成品模块板可以买到，有没有可买到的链接？

men***

挺有意思的的应用。谢谢分享！抽空也搞一个试一试

erci***

楼主这个通讯速率能达到多少呀

tzz1***

erci*** 发表于 2025-3-16 11:00
楼主这个通讯速率能达到多少呀

没有仔细测量过，射频收发芯片虽然是2M的波特率，但是他包含了自动ACK协议，收发转换中间需要间隙。
除了硬件ACK，软件上也会使用一些ACK数据来保证正常的数据流。
依稀记得发送一个包（一个包最大32字节，收到ACK的时间约为1毫秒，具体是多少我没有特意去测量。）
以此计算  32*8*1000 = 256000 波特率。


实际上用115200的波特率感观还是挺好的。没出现延迟卡顿。

另外是，即使传输速度达到瓶颈，仍可以选择更高的波特率。
原因是，如果串口，射频收发模块，USB_HID，三项中其中有任何一项“拖后腿”，
那么较快的一项会等较慢的硬件。理论上：正常运行不会有问题，只是实际上用的总时间会增加。
比如： USB_HID发现串口来不及发送数据，它会等到串口处理完自己的缓冲区再给串传传数据。
这三个点代码里已经处理了。

erci***

tzz1*** 发表于 2025-3-17 09:41
没有仔细测量过，射频收发芯片虽然是2M的波特率，但是他包含了自动ACK协议，收发转换中间需要间隙。
除了 ...

好的，感谢解答

tzz1***

ainiw*** 发表于 2025-3-16 10:26
楼主，这个有没有成品模块板可以买到，有没有可买到的链接？

这个没地方买啊, 我自己手工焊接的, 不过我手上应该还有两套空板, 你要的话免费给你
