STC8G/STC8H 系列 MCU 可以产生多少组 不同频率的 PWM

yaje***

STC8G/STC8H 系列 MCU 可以产生多少组 不同频率的 PWM

神***

STC8G2K64S4, 6组 频率可不同的 PWM; STC8H, 2组 频率可不同的 PWM;
STC8G 部分系列单片机集成了 6 组增强型的 PWM 波形发生器，每组可单独设置周期，每组为各自
独立的 8 路，由于 P5 口缺少 P5.5/P5.6/P5.7 这 3 个端子，所以 STC8G2K64S4 系列最多可输出 45 路 PWM。

第 0 组，共 8 路，PWM00~PWM07，使用 PWM0CH/PWM0CL 设置周期值；

第 1 组，共 8 路，PWM10~PWM17，使用 PWM1CH/PWM1CL 设置周期值；

第 2 组，共 8 路，PWM20~PWM27，使用 PWM2CH/PWM2CL 设置周期值；

第 3 组，共 8 路，PWM30~PWM37，使用 PWM3CH/PWM3CL 设置周期值；

第 4 组，共 8 路，PWM40~PWM47，使用 PWM4CH/PWM4CL 设置周期值；

第 5 组，共 5 路，PWM50~PWM54，使用 PWM5CH/PWM5CL 设置周期值。
STC8H 系列的单片机内部集成了 8 通道 16 位高级 PWM 定时器，分成两组周期可不同的 PWM，分
别命名为 PWMA 和 PWMB（之前的数据手册曾命名为 PWM1 和 PWM2，但容易与芯片管脚名称混淆，
故更改为 PWMA 和 PWMB），可分别单独设置。第一组 PWM/PWMA 可配置成 4 组互补/对称/死区控制
的 PWM 或捕捉外部信号，第二组 PWM/PWMB 可配置成 4 路 PWM 输出或捕捉外部信号。

第一组 PWM/PWMA 的时钟频率可以是系统时钟经过寄存器 PWMA_PSCRH 和 PWMA_PSCRL 进
行分频后的时钟，分频值可以是 1~65535 之间的任意值。第二组 PWM/PWMB 的时钟频率可以是系统时
钟经过寄存器 PWMB_PSCRH 和 PWMB_PSCRL 进行分频后的时钟，分频值可以是 1~65535 之间的任意
值。两组 PWM 的时钟频率可分别独立设置。

红***

最近买了二十块STC8G1K08A，准备用于改装露营车上用的，使用CAN总线连接。因此到此取经:lol

神***

CAN, 那就 改成 STC32G12K128-LQFP32/48/64, 有2组 独立的 CAN, 32位8051， 自带硬件USB 直接下载程序

yy***

使用LIN总线更方便吧，控制简单，显然使用STC8G1K08A的PCB小，干扰小。高射炮打蚊子效果未必好

Wd***

神*** 发表于 2022-11-23 19:16
STC8G2K64S4, 6组 频率可不同的 PWM; STC8H, 2组 频率可不同的 PWM;
STC8G 部分系列单片机集成了 6 组增强 ...

STC8G1K08A -8P的 第1脚 P54是属于第5组PWM吗，8P的PWM有几组，分别是哪几组，看管脚图 和管脚说明没有写

神***

Wd*** 发表于 2023-11-15 08:27
STC8G1K08A -8P的 第1脚 P54是属于第5组PWM吗，8P的PWM有几组，分别是哪几组，看管脚图 和管脚说明没有写 ...

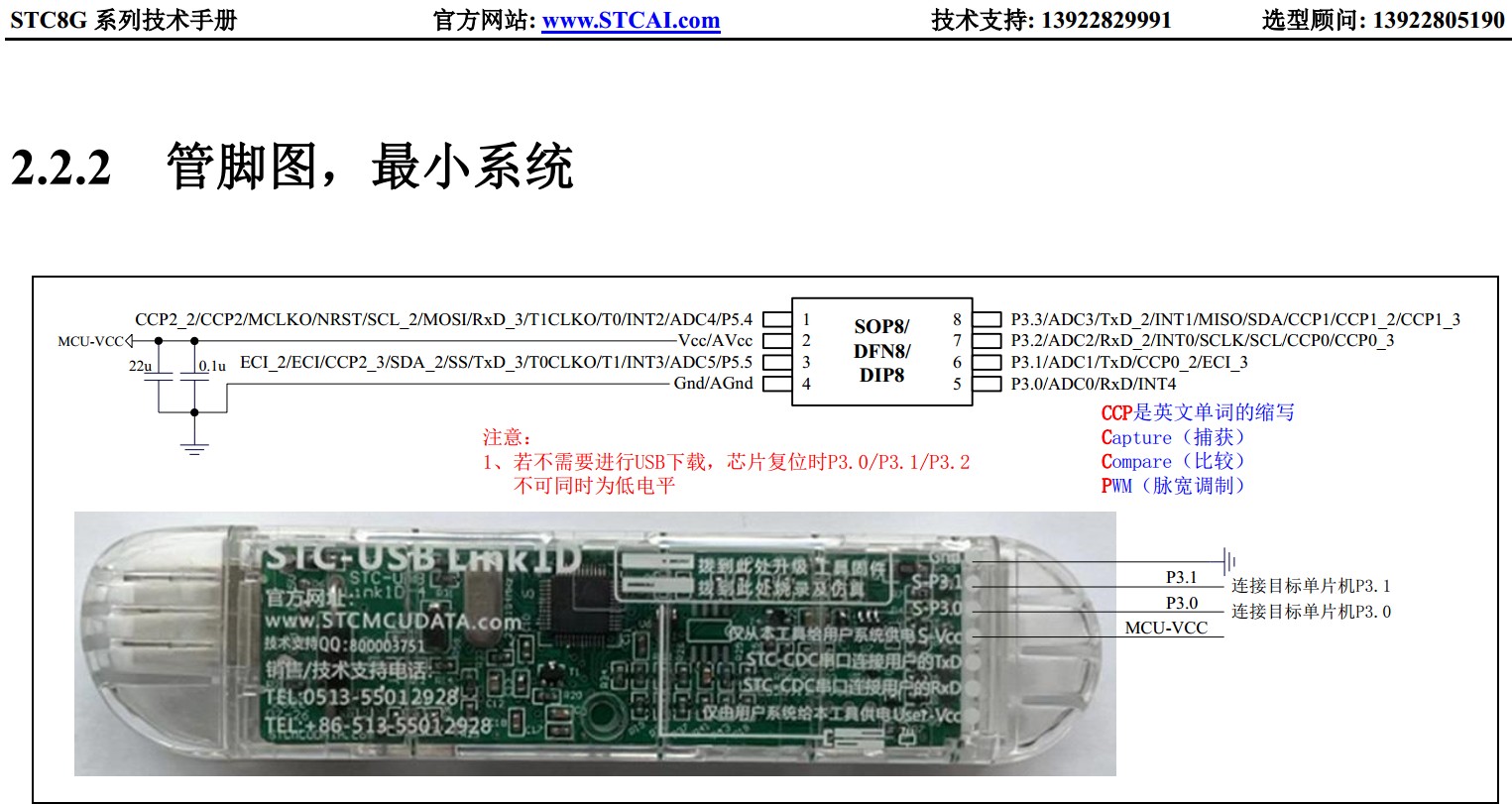

STC8G1K08A-36I-SOP8/DFN8/DIP8

Wd***

神*** 发表于 2023-11-15 09:56
STC8G1K08A-36I-SOP8/DFN8/DIP8

好的，哪应该是PWM2 吧，感谢
