产生2路带死区同相的相位相差180的频率占空比可调的PWM

神***

神***

神***

神***

https://www.stcaimcu.com/forum.p ... =4707&pid=50750

0104***

神*** 发表于 2024-3-15 08:47
从 STC8H2K08U-45I-TSSOP20 开始 有

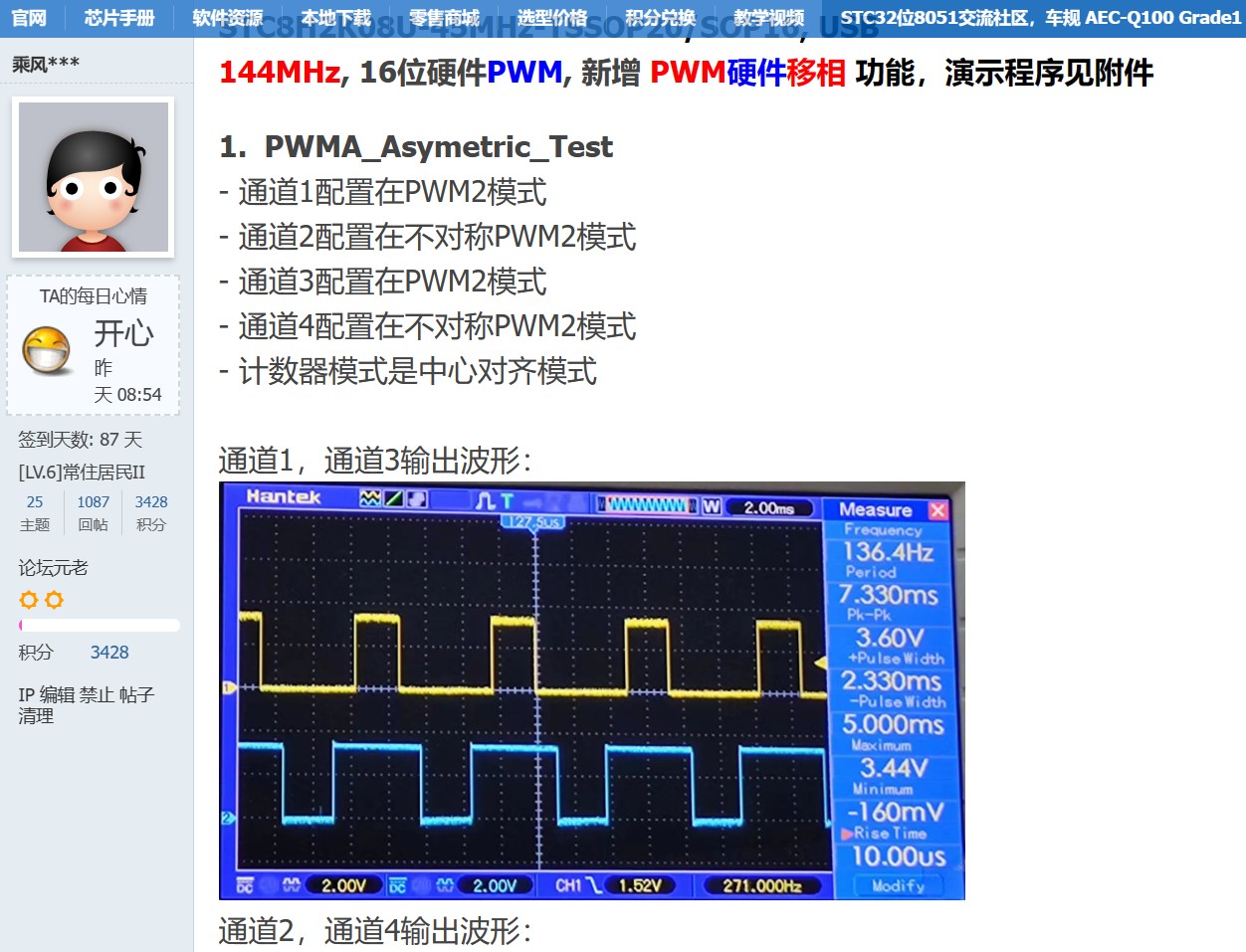

【支持 硬件移相的144MHz-PWM】

你好，目前我用的是STC32G8K64的单片机，现在需要的问题是我改变死区的时候，PWM输出的波形不是标准的对称波形了，感觉就是我一更新死区数据，死区就突然介入了PWM的输出，导致他的输出占空比不正常变化。举例说明，在T0时刻死区是10，占空比是45%，在T1时刻我把死区改成11，占空比会突然改变至很小就像从中间关断了（只会在一个周期出现，后面的占空比在第二个周期恢复正常的44%），我想可能是我更新死区时间的时间点不对，是不是应该加一个条件，在固定的时间点更新死区时间，这样可以避免无规则的占空比的变化？

神***

你电话 梁工 13922829991 沟通下，我不关心这些细节 N 年了，只管研发方向

0104***

神*** 发表于 2024-3-15 11:41
你电话 梁工 13922829991 沟通下，我不关心这些细节 N 年了，只管研发方向

好的，谢谢!

梁***

0104*** 发表于 2024-3-15 11:30
你好，目前我用的是STC32G8K64的单片机，现在需要的问题是我改变死区的时候，PWM输出的波形不是标准的对 ...

用死区来设置占空比是不合理的，所以会出现你说的问题。你要的是相位差180度的PWM。

社区***

0104*** 发表于 2023-12-16 08:10
我们的逆变电路一般是40kHz左右的频率，驱动的占空比是一直在变化的  因为要调节恒流输出，用来做焊接电 ...

40kHz左右的PWM输出频率会变化吗？
如果频率不变，180度相位差不变，只改变占空比，那就好办了。

0104***

社区*** 发表于 2024-3-15 16:29
40kHz左右的PWM输出频率会变化吗？
如果频率不变，180度相位差不变，只改变占空比，那就好办了。 ...

频率可以固定  相位差180度  只改变占空比  但是占空比会以比较快的速度变化
