产生2路带死区同相的相位相差180的频率占空比可调的PWM

0104***

梁*** 发表于 2023-12-15 09:56
死区时间与驱动能力、MOSFET的充电电量有关，对于确定的器件，死区时间就确定，不需要更改的。
不知道你 ...

我们的逆变电路一般是40kHz左右的频率，驱动的占空比是一直在变化的  因为要调节恒流输出，用来做焊接电源。我测试了一下程序，需要设置PWM_DUTY是PWM_PERIOD的一半，然后通过改变死区PWMA_DTR来调整实际输出的两路PWM的占空比。

0104***

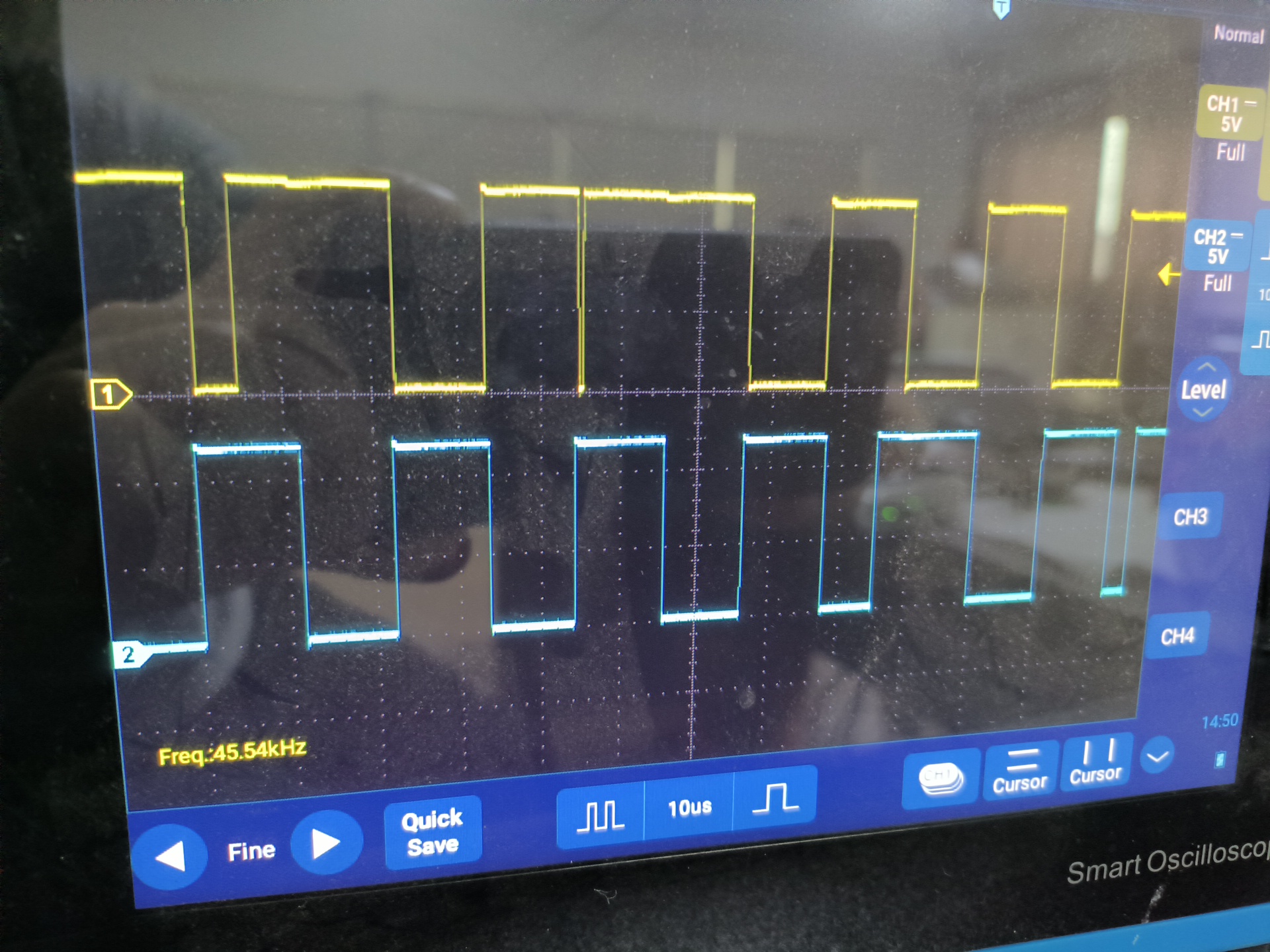

PWM大概是这样的

梁***

0104*** 发表于 2023-12-16 09:08
PWM大概是这样的

你这是两路有相位差的PWM。当然，通过调节死区时间能达到也是可以的。

0104***

梁*** 发表于 2023-12-16 17:36
你这是两路有相位差的PWM。当然，通过调节死区时间能达到也是可以的。

梁工，你好！

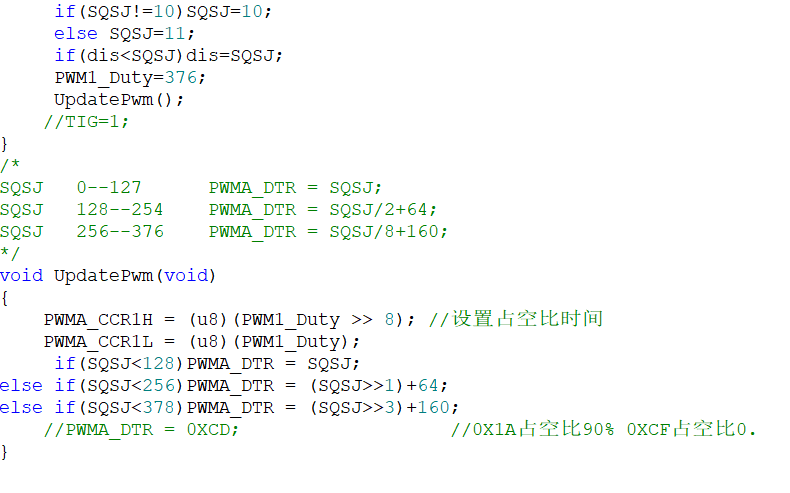

关于之前的的PWM，我通过更改死区来改变占空比，但是现在需要一个问题，就是我会实时根据输入信号改变死区来改变输出占空比，发现占空比的变化有点乱了，不再是好像是介入太快，导致了PWM的占空比和死区设置不一致。图片是设置的大概50%的
占空比，我调整死区只变化一位就会出现差异很大的PWM信号。

0104***

0104*** 发表于 2024-3-14 15:19
梁工，你好！
关于之前的的PWM，我通过更改死区来改变占空比，但是现在需要一个问题，就是我会实时根据输 ...

梁***

0104*** 发表于 2024-3-14 15:19
梁工，你好！
关于之前的的PWM，我通过更改死区来改变占空比，但是现在需要一个问题，就是我会实时根据输 ...

用死区时间设置占空比，我没有这样用过。

0104***

梁*** 发表于 2024-3-14 23:41
用死区时间设置占空比，我没有这样用过。

我想回到楼主的问题 ， 产生相位相差180度的两路PWM波形，还有别的方法吗？我这个控制需要占空比从1%到45%可以根据我的给定结合输出反馈随意变化。但是每次变化时，我需要PN两路PWM可以同时变化占空比，这样可以让逆变输出伏秒平衡。

神***

神***

从 STC8H2K08U-45I-TSSOP20 开始 有
【支持 硬件移相的144MHz-PWM】

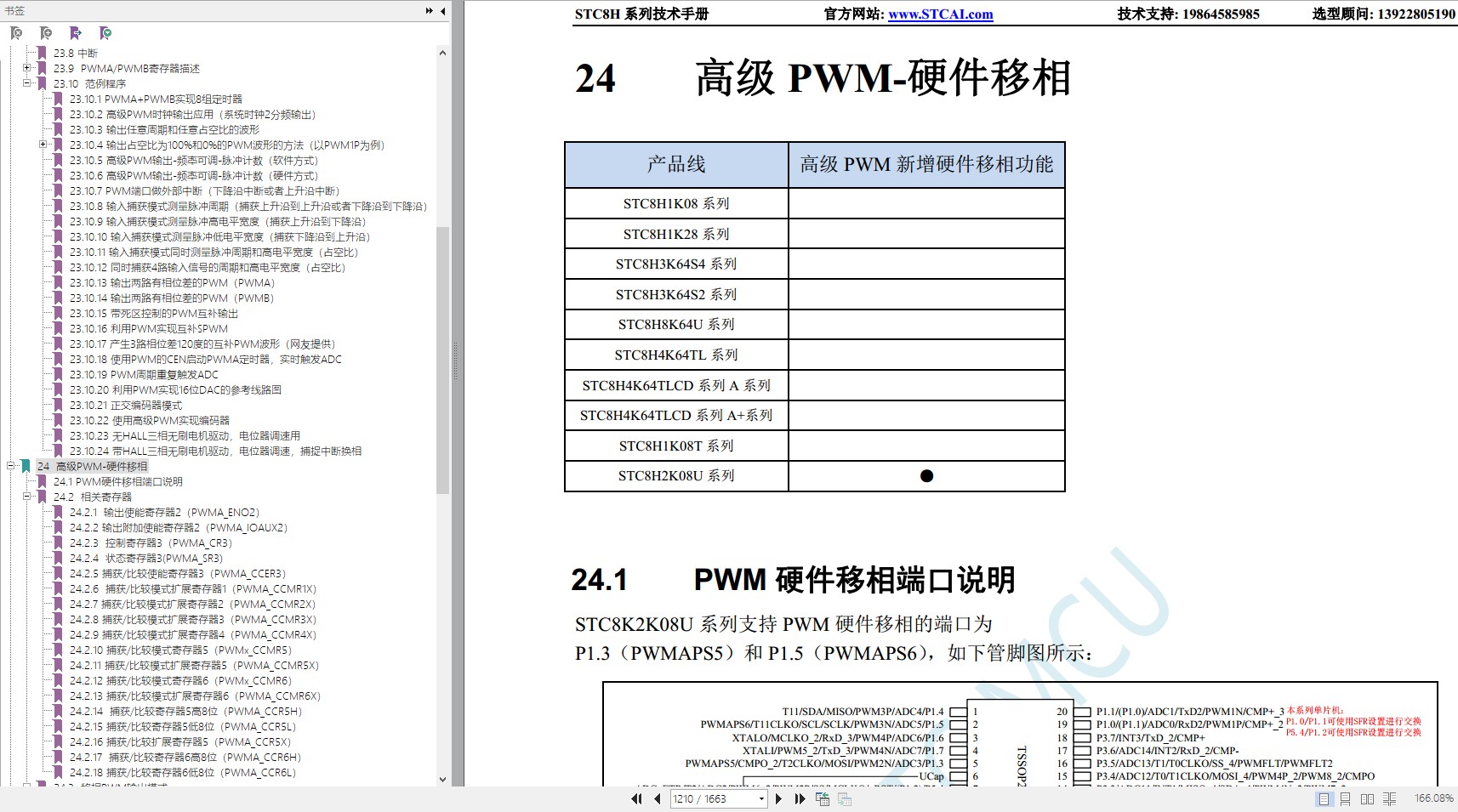

深圳国芯人工智能有限公司-产品_STC8H系列 (stcai.com)

神***
