8H2K12U芯片引脚输出电平的疑问

垂柳*** · 发表于 2024-12-31 10:50:40

项目的铅酸电池可调电压和电流脉冲修复用的。设计是P3.2引脚连接行程开关，合上行程开关，P3.2引脚接地，充电器根据STC8H2K12U在P5.4引脚输出高频方波驱动场效应管脉冲充电，打开行程开关，P5.4引脚始终输出高电平。

简单敲几行测试程序，发现芯片引脚会自动输出波形：
1、P3.1、P3.0设置准双向口，程序代码没有任何操作，示波器测量P3.1、P3.0有输出方波；
2、P3.2、P3.3设置推挽输出，程序代码设置一个10毫秒定时器，检测P32引脚电平，通过P3.1、P3.0驱动LED灯，可以看到LED交替熄灭点亮，示波器测量P3.3有类似锯齿波输出；
请问各位大咖这是啥原因啊？请详细讲解谢谢！

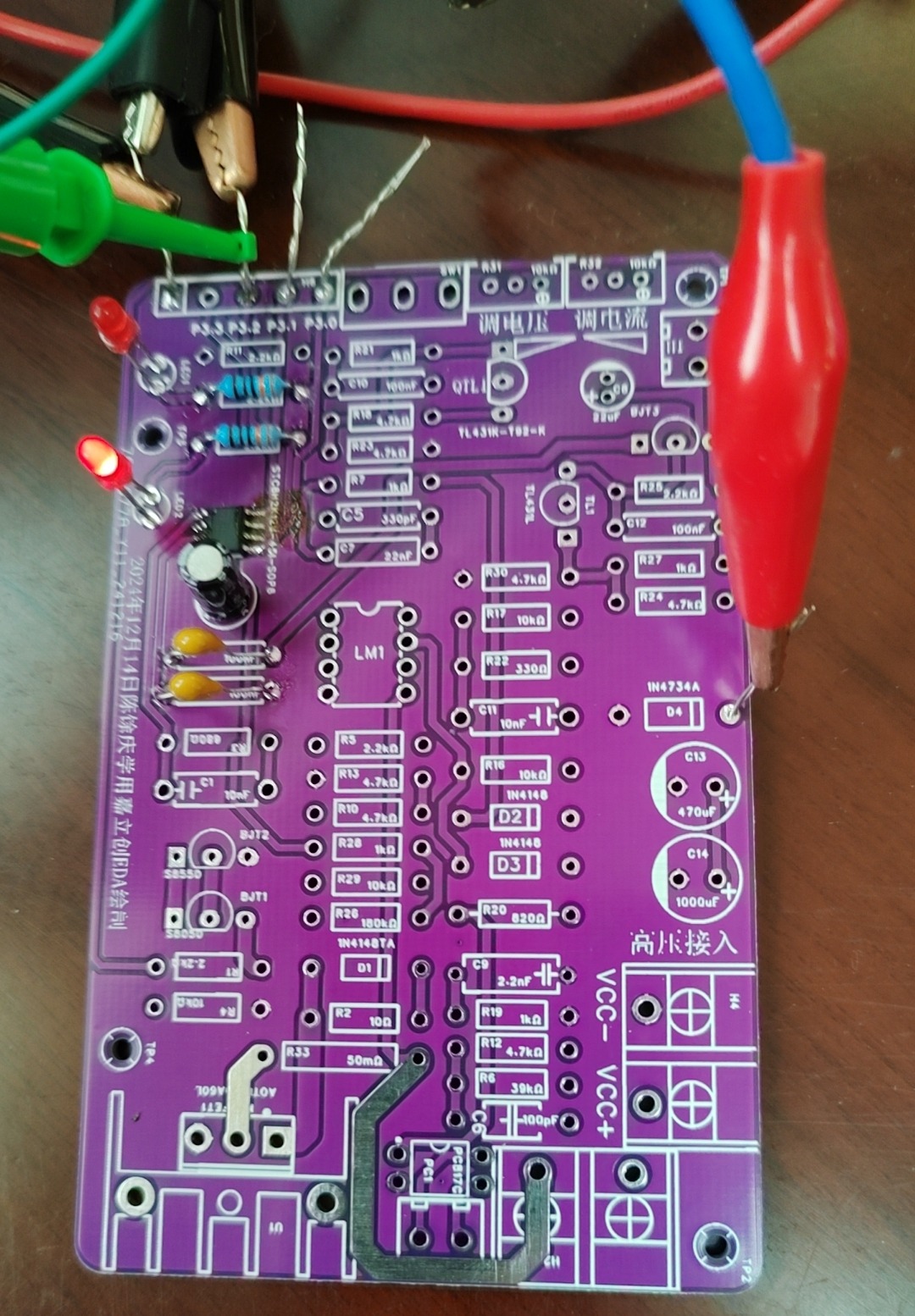

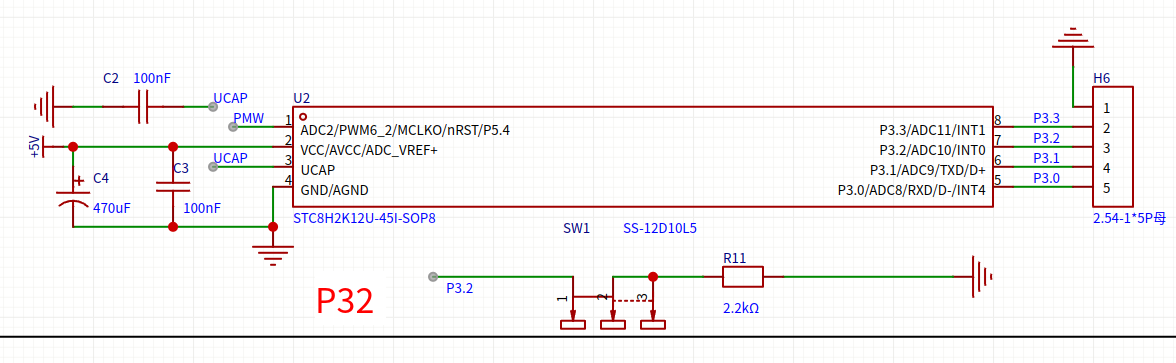

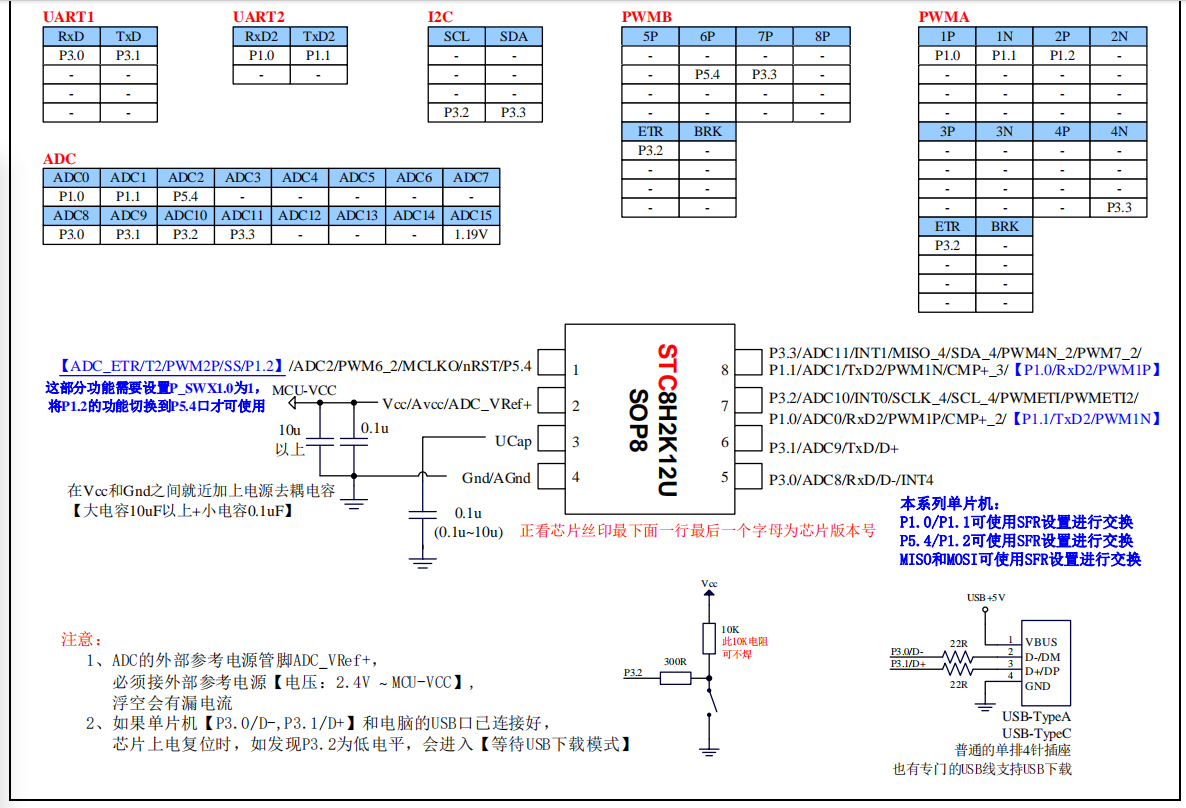

测试电路只保留芯片使用说明书最基本元件

测试程序所有代码

#include "STC8H2K12U.h"
#define MAIN_Fosc             24000000L       //定义主时钟
bit B_10ms =0;
void Timer0_Init(void)       //Timer0初始化函数
{
      TMOD &= ~0x03       ;                               /* 16位自动重装       */ // T0工作于16位自动重装
      AUXR &= ~(1<<7);             /* Timer0 clodk = fo/12       12分频,       default       */
      TH0 = (65536UL-MAIN_Fosc/12 / 100) / 256; //10ms
      TL0 = (65536UL-MAIN_Fosc/12 / 100) % 256;
      TR0 = 1; // 打开定时器0
      TF0 = 0;                               //清除TF0标志
      ET0 = 1;// 允许ET0中断
}
void Timer0_Isr(void) interrupt 1
{
            B_10ms=1;
}
void main(void)
{
      P3M0 |= (0x03);             //P3.0,P3.1准双向口
      P3M1 &= ~(0x03);
      P3M1 |= (0x0C);             //P3.2,P3.3高阻
      P3M0 &= ~(0x0C);
      Timer0_Init();       // Timer0初始化函数
      EA =1;
      while (1)
      {
            if(B_10ms)             // 10ms时隙
            {
                     B_10ms = 0;
                     if (P32 ==1)
                              {
                                             P30 = 0;
                                             P31 = 1;
                              }
                     else
                              {
                                    P30 = 1;
                                    P31 = 0;
                              }
            }
      }
}
