AI8051学习历程 |已送实验箱

ali***

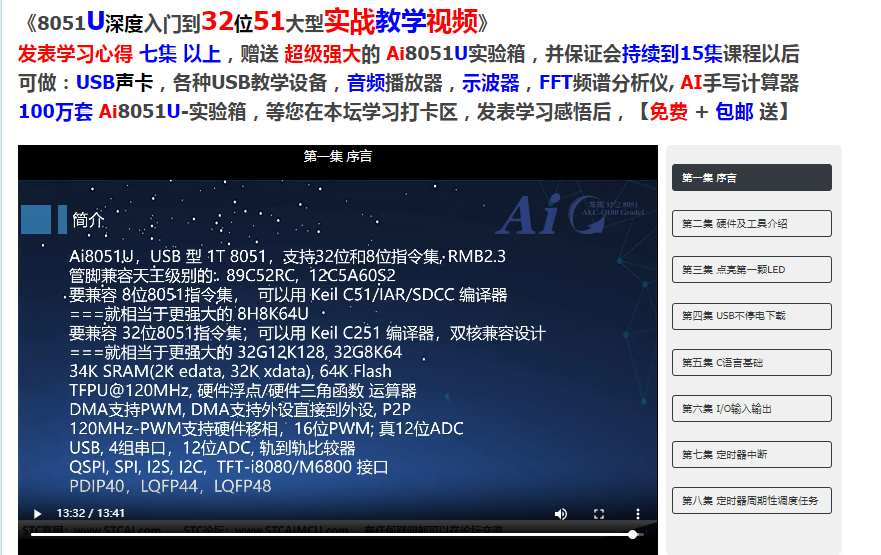

第一集，了解到这颗单片机不仅功能强大，还能兼容早期的89C52等等单片机，自带USB，无需额外硬件就能烧录调试，这个太方便开发者了

ali***

第二季，硬件和软件，视频中的是试验箱，由于我到时候的是及核心板，就重点了解一下软件，按照教程步骤安装好了开发软件，尝试刷入默认的流水灯固件，中间下错成工具箱的资料了还纳闷怎么不亮灯，仔细一看工具箱用的P0，核心板是P2,重新下载正确的固件就亮灯了

ali***

第三集,跟着教程步骤,
1. 新建工程,选择保存位置,选择单片机型号为 AO8051U-32BIT,新建main.c文件,保存后双击添加到Source Group 1工程目录下
    然后点击设置 CPU mode选择C251,勾上后面的4 Byte, Memory Model选择XS开头这个, Rom 大小选择 Large 64K的 ,  切换到输出选项卡,勾上 生成HEX文件
2. 使用ISP,保存AI8051的头文件到当前工程目录,然后编写main 和 while(1)框架, 点击编译,0错误0警告,OK
3. 开始点灯 教程中 P0M0 P0M1 P4M0 P4M1 都设置为0x00   P40 = 0;  然后 P00 = 0; 点亮LED
        通过查阅手册442页得知,每个 I/O 的配置都需要使用两个寄存器进行设置
        即 P0M0 的第 0 位和 P0M1 的第 0 位组合起来配置 P0.0 口的模式
        准双向口为 0 0 ,    秦天柱版本对应的是P2,  所以把  P2M0  P2M1 都设置为0


void main(void)
{
        P2M0 = 0X00;
        P2M1 = 0X00;

        while(1)
        {
                P20 = 0;
                P21 = 0;
                P22 = 0;
        }
}

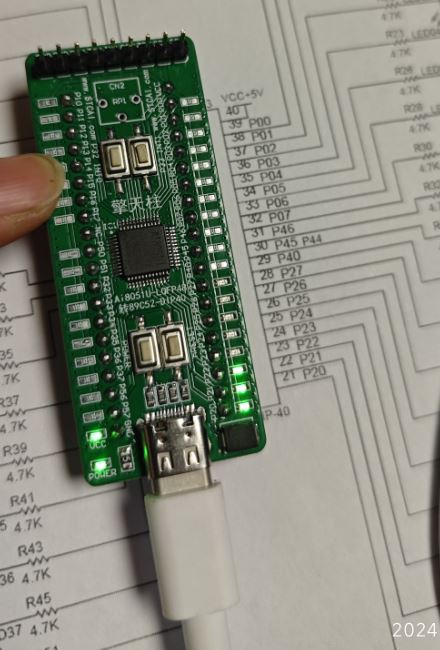

尝试烧录进板子,成功点亮三颗灯

ali***

第四课,USB自动烧录

        复制上一课的代码,添加 stc32_stc8_usb 头文件,主要用到usb_init();

        创建3个指针变量
        char *USER_DEVICEDESC = NULL;                // 产品系列?
        char *USER_PRODUCTDESC = NULL;                // 产品型号?
        char *USER_STCISPCMD = "@STCISP#";                // 必须和ISP软件内设置的的相同

        // 由于USB用到的一些寄存器在 EAXFR里面,所以 P_SW2 的B7位要打开
        P_SW2 |= 0x80;        // B7位写1，使能访问XFR

        usb_init();                                // USB CDC 接口配置

        IE2 |= 0x80;                               // 使能USB中断

    EA = 1;        // IE |= 0X80;            // 只要用到了中断, 中断IE总开关也要打开

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置


        if (bUsbOutReady)
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();
        }

        编译出现42个警告 代码57 , 这个是提示有函数没有使用到 ,打开设置  将警告一栏填入57,忽略掉这个提示
        再次编译,0错误0警告

        手动烧录一次，灯没亮，仔细查看了ISP的设置，√都勾上了啊，难道是程序没烧录进去？
        仔细检查代码 怀疑是 while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置  这里的问题
        尝试修改成 ==  重新烧录，灯亮了，说明程序已经烧录进去了，但是自动烧录还是不行，难不成硬件有问题？
        打开下载的代码，一字不改烧录进去，一样不亮灯，说明程序卡在初始化那里了？

ali***

第五课,printf

        复制上一课的代码,添加 tc32_stc8_usb 头文件,主要用到usb_init();

        打开usb头文件,取消第二行的注释

        #define printf prontf_hid        //        参数原型

        int printf_hid(const char *fmt, ...);
                参数fmt--格式控制字符串,包含普通字符和转换说明
                普通字符在输出时原样输出

常用的
/*  格式字符
%c  -  单个字符形式        %s  -  字符串形式
%d  -  十进制整数形式      %x  -  十六进制整数形式
%f  -  单精度浮点数形式    %lf -  双精度浮点数形式
%e  -  指针形式           %p  -  地址
   转义字符
\?  -  多个?时使用,防止被解析成3字字词        \\  -  表示1个反斜杠,防止被解释称转义字符
\r  -  回车符            \n  -  换行符
\t  -  水平制表符        \v  -  垂直制表符
*/

C语言基础和逻辑运算符

ali***

第6课GPIO

#include "AI8051.h"                                //        调用头文件
#include "stc32_stc8_usb.h"                //        调用头文件
#include "intrins.h"                //        调用头文件

u8 i = 0;



void Delay20ms(void)        //@24.000MHz
{
        unsigned long edata i;

        _nop_();
        _nop_();
        i = 119998UL;
        while (i) i--;
}


void main(void)
{
        WTST = 0;                                                                                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                                                                                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                                                                                 //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;


        while(1)
        {
                //        1，按下点亮，松开熄灭
                if (P32 == 0)
                {
                        P20 = 0;
                }else{
                        P20 = 1;
                }
                //        按下熄灭，松开点亮
                if (P33 == 0)
                {
                        P21 = 1;
                }else{
                        P21 = 0;
                }
                //        按一下切换亮灭,while等待
                if (P32 == 0)
                {
                        i = !i;
                        P22 = i;
                        while(P32 == 0){}
                }

                if (P33 == 0)
                {
                        Delay20ms();
                        if (P33 == 0)
                        {
                                i = !i;
                                P23 = i;
                                while(P33 == 0){}
                        }
                }

        }
}

课后作业按一下P32灯亮  按一下P33灯灭
                if (P32 == 0)
                {
                        Delay20ms();
                        if (P32 == 0)
                        {
                                P25 = 0;
                                while(P32 == 0){}
                        }
                }
                if (P33 == 0)
                {
                        Delay20ms();
                        if (P33 == 0)
                        {
                                P25 = 1;
                                while(P33 == 0){}
                        }
                }
课后作业按一下亮一颗灯，再按一下亮两颗灯，依次全部亮起
u8 x = 0;

if (P33 == 0)
                        {
                                Delay20ms();
                                if (P33 == 0)
                                {
                                        x++;
                                        if ( x > 8) {x = 0;}
                                        while(P33 == 0){}
                                }
                        }
                if (x == 1)
                {
                        P20 = 0;
                }else if (x == 2)
                {
                        P20 = 0;P21 = 0;
                }else if (x == 3)
                {
                        P20 = 0;P21 = 0;P22 = 0;
                }else if (x == 4)
                {
                        P20 = 0;P21 = 0;P22 = 0;P23 = 0;
                }else if (x == 5)
                {
                        P20 = 0;P21 = 0;P22 = 0;P23 = 0;P24 = 0;
                }else if (x == 6)
                {
                        P20 = 0;P21 = 0;P22 = 0;P23 = 0;P24 = 0;P25 = 0;
                }else if (x == 7)
                {
                        P20 = 0;P21 = 0;P22 = 0;P23 = 0;P24 = 0;P25 = 0;P26 = 0;
                }else if (x == 8)
                {
                        P20 = 0;P21 = 0;P22 = 0;P23 = 0;P24 = 0;P25 = 0;P26 = 0;P27 = 0;
                }else
                {
                        P20 = 1;P21 = 1;P22 = 1;P23 = 1;P24 = 1;P25 = 1;P26 = 1;P27 = 1;
                }

目前只想到用if判断，继续学习看看还有什么更便捷的方法

ali***

第7课，定时器中断
#include "AI8051.h"                                //        调用头文件
#include "intrins.h"                        //        调用头文件


#define u8  unsigned char                //8位无符号变量（0-255）
#define u16 unsigned int                //16位无符号变量（0-65535）

u8 state = 0;                                        //初始状态
u8 Run_State = 0;                                //运行状态

void Delay20ms(void)                        //@24.000MHz  Delay20ms();
{
        unsigned long edata i;

        _nop_();
        _nop_();
        i = 119998UL;
        while (i) i--;
}

void Timer0_Init(void)                //500毫秒@24.000MHz
{
        TM0PS = 0x0F;                        //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0xDC;                                //设置定时初始值
        TH0 = 0x0B;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断        设置为0可以关闭定时器
}

void main(void)
{
        int count=1;                                                                        //按键计数变量

    WTST = 0;                                                                                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                                                                                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                                                                                 //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

    IE2 |= 0x80;                                    //使能USB中断
//        Timer0_Init();                                                                        //定时器初始化

    EA = 1;                                                                                        //IE |= 0X80;

        while(1)
        {

                //任务1：
//                if( P32 == 0 )                                                                //判断P32按钮是否按下
//                {
//                        Delay20ms();                                                        //延时20ms消抖
//                        if( P32 == 0 )
//                        {
//                                printf("按键按下次数\xfd:%d 次\r\n",(int)count);
//                                count++;
//
//                                while( P32 == 0 );                                        //等待P32松开
//
//                        }
//                }

//                //任务2：灯按一下点亮三秒后熄灭。
                if( P32 == 0 )                                                                //判断P32按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P32 == 0 )
                        {
//                                printf("按键按下次数\xfd:%d 次\r\n",(int)count);
//                                count++;
                                P20 = 0;
                                Timer0_Init();
                                while( P32 == 0 );                                        //等待P32松开

                        }
                }

//
                //任务3：救护车灯控制器，按下报警按钮，红蓝交替闪烁（LED1和LED2              表示红和蓝灯），再按一下报警按钮，红蓝灯停止。
                if( P33 == 0 )                                                                //判断P32按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P33 == 0 )
                        {
                                Run_State = !Run_State;                                //运行状态取反

                                if( Run_State==1 )                                        //运行
                                {
                                        Timer0_Init();
                                }
                                else
                                {
                                        TR0 = 0;                                                //关闭定时器
                                        P21 = 1;
                                        P22 = 1;
                                }
                                while( P33 == 0 );                                        //等待P32松开

                        }
                }

        }
}



void Timer0_Isr(void) interrupt 1                //Timer0的中断运行函数
{
        state = !state;

        P20 = state;
        P21 = !state;
}

课后练习，多个定时器可以用多个变量来解决，比如我有2个任务需要每隔10ms  50ms执行一次，代码如下
void Timer0_Init(void)                //1毫秒@24.000MHz
{
        TM0PS = 0x00;                        //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0x30;                                //设置定时初始值
        TH0 = 0xF8;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
}

void Timer0_Isr(void) interrupt 1                //Timer0的中断运行函数
{
        A++;
        b++;
}
然后在住循环里面执行下面的函数
Task10ms()
{
        if( A > 9 )
        {
                A = 0;
                //code...
        }
}
Task10ms()
{
        if( B > 49 )
        {
                B = 0;
                //code...
        }
}

ali***

第八课，可以创建结构体体来对应多个任务
这个特别好用，让上一课的定时器能够创建多个任务
创建多个C和H文件用来区分同一类的函数是个好思路，要习惯
typedef struct                           //任务控制结构体，用于创建任务
{
        u8 Run;                               //任务状态：Run/Stop
        u16 TIMCount;                         //定时计数器
        u16 TRITime;                          //重载计数器
        void (*TaskHook) (void);         //任务函数
} TASK_COMPONENTS;

void Task_Marks_Handler_Callback(void)
{
    u8 i;                            // 定义一个8位无符号整数变量 i 作为循环计数器
    for (i = 0; i < Tasks_Max; i++)  // 遍历所有任务，Tasks_Max 是任务的最大数量
    {
        if (Task_Comps[i].TIMCount)  // 检查当前任务的时间计数器是否不为0
        {
            Task_Comps[i].TIMCount--;  // 时间计数器减1
            if (Task_Comps[i].TIMCount == 0)  // 如果时间计数器减到0
            {
                // 重置时间计数器为任务的初始时间
                Task_Comps[i].TIMCount = Task_Comps[i].TRITime;
                // 标记任务为可运行状态
                Task_Comps[i].Run = 1;
            }
        }
    }
}
void Task_Pro_Handler_Callback(void)
{
    u8 i;                               // 定义一个8位无符号整数变量 i 作为循环计数器
    for (i = 0; i < Tasks_Max; i++)     // 遍历所有任务，Tasks_Max 是任务的最大数量
    {
        if (Task_Comps[i].Run)          // 检查当前任务的 Run 标志是否为1（可运行）
        {
            Task_Comps[i].Run = 0;      // 清零 Run 标志
            Task_Comps[i].TaskHook();   // 执行任务
        }
    }
}

ali***

第9课,数码管
学习了74HC595移位寄存器的工作原理 , 可以用3个引脚传输数据控制更多的LED
//        发送1个字节给595
void send595byts (u8 data)
{
        u8 i;
        for (i = 0; i < 8; i++)
        {
                dat <<= 1;                        //        左移1位到了CY
                HC_595_SER = CY;
                HC_595_SCK = 1;
                HC_595_SCK = 0;
        }
}
// 发送多个字节给多个595
void send595(const u8 *data, u8 length)
{
        u8 i;
    for (i = 0; i < length; i++) {
        send595byts(data);
    }
    HC_595_RCK = 1;
    HC_595_RCK = 0;
}


学习了ISP软甲的虚拟LED和虚拟数码管,在没有硬件的情况下也可以调试
用到了stc32_stc8_usb中的SEG7_ShowCode函数

先建立码表,然后显示对应的数组成员号,简单高效
