怎么利用内部15通道的Bandgap电压来测量外部电压

qjy*** · 发表于 2023-3-13 16:51:34

　各位大师们，MCU是STC8H1K08，VREF是接到VCC的5Ｖ上的，怎么利用内部15通道的Bandgap电压来测量外部电压，外部电压是用ADC12来检测，有相关的计算公式或是参考代码吗？谢谢！

神*** · 发表于 2023-3-13 17:02:24

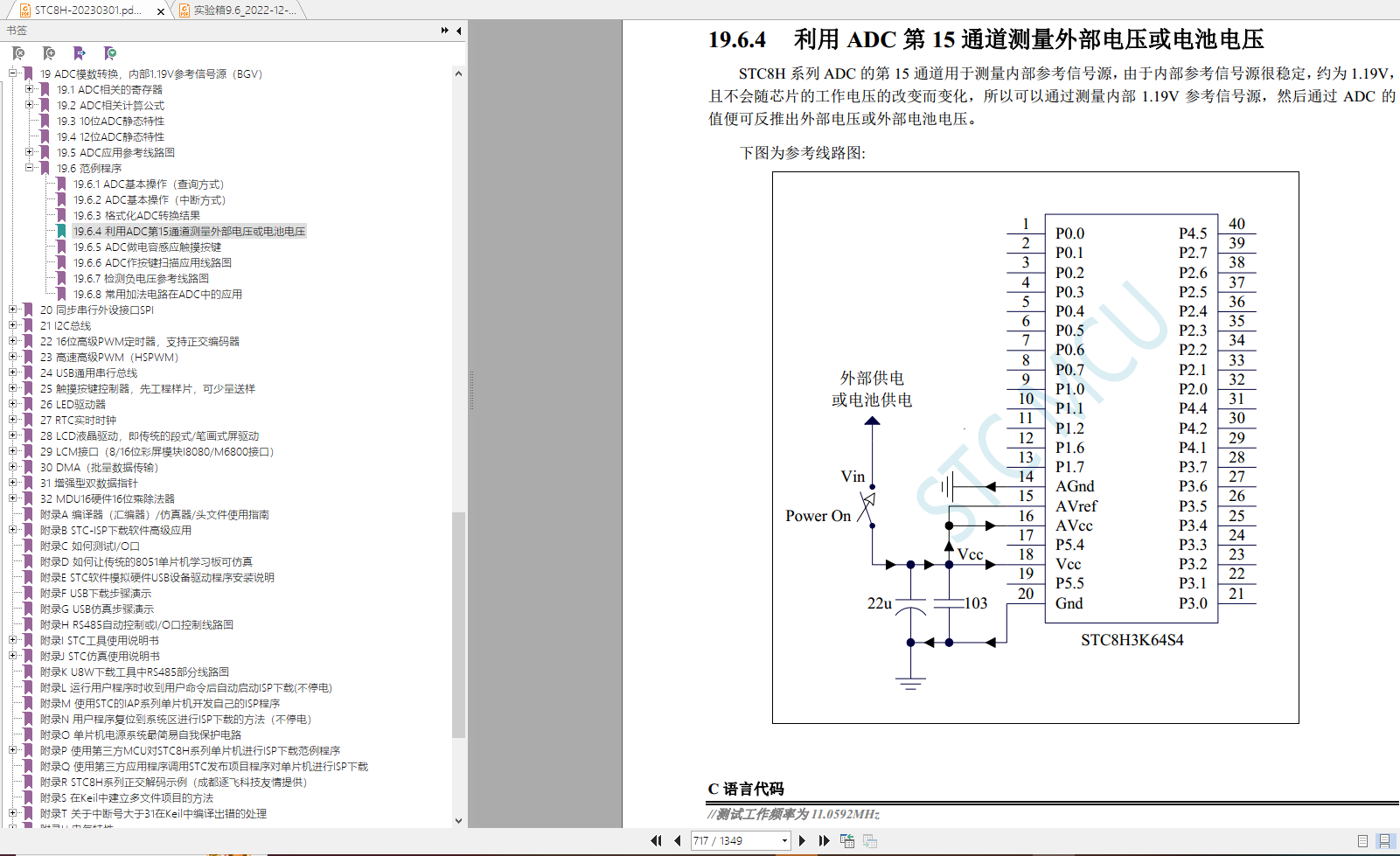

请参考

qjy*** · 发表于 2023-3-13 17:12:36

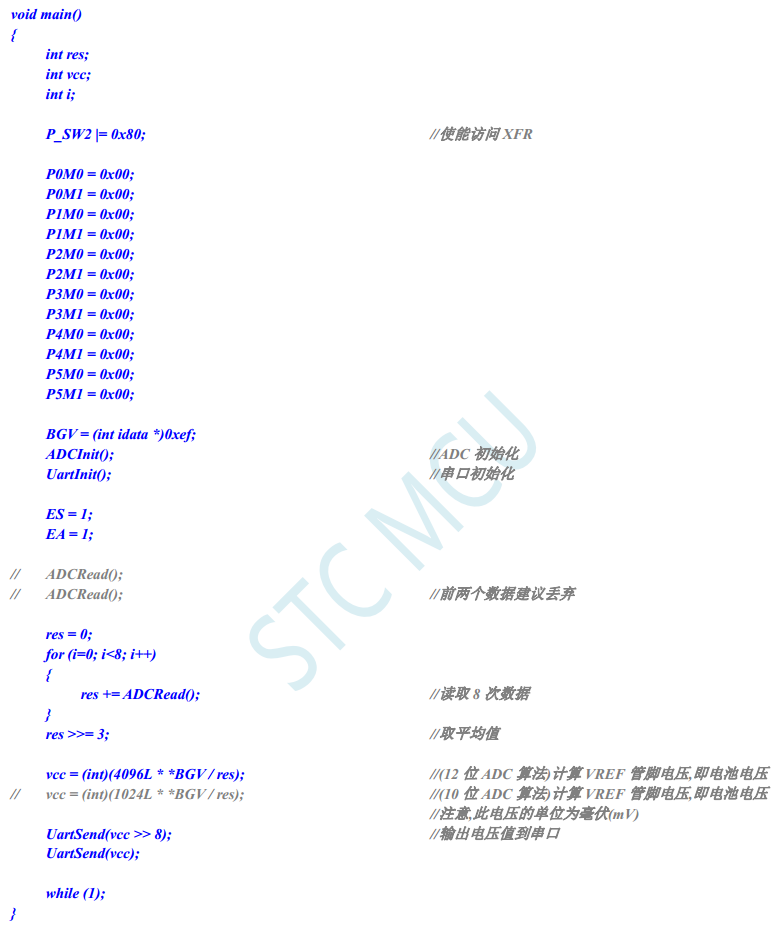

　　我看了这个参考程序是检测电源电压VCC的，没有检测外部其它ADC口的电压的，所以有点不是很明白，要检测其它AD口的电压要怎么处理，谢谢解答！

神*** · 发表于 2023-3-13 18:38:08

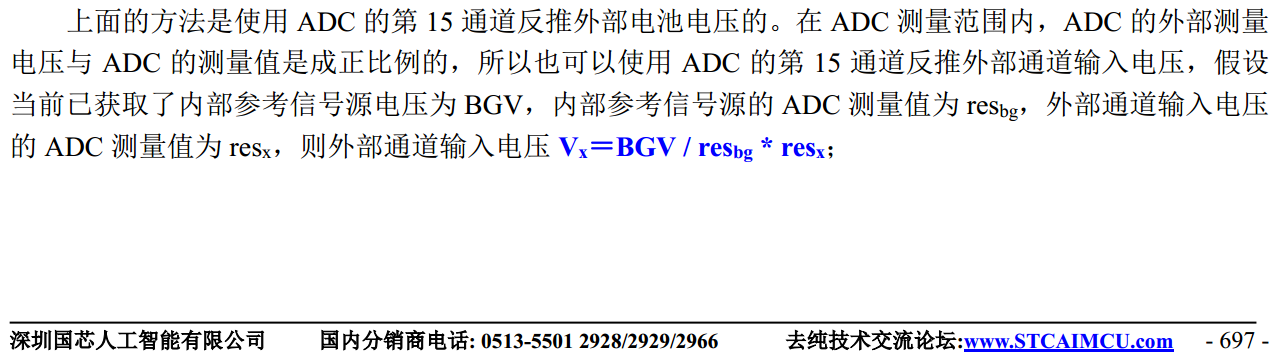

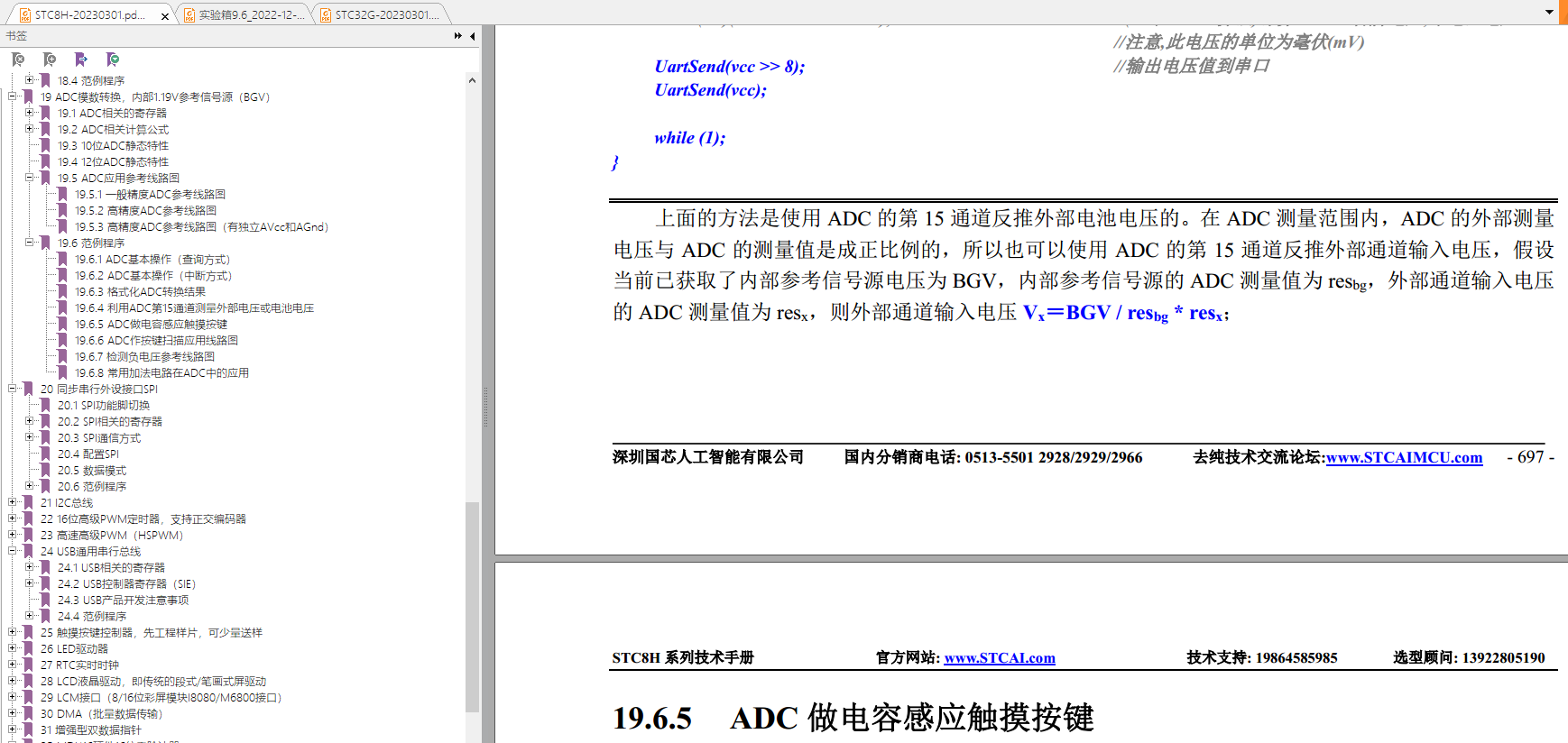

你没看完：

qjy*** · 发表于 2023-3-13 19:12:49

好的，明白，谢谢！

梁*** · 发表于 2023-3-13 22:49:08

利用内部15通道的Bandgap电压来校准外部电压，外部电压是用ADC12来检测：
读取ADC12，读取ADC15，则输入电压 = BGV * ADC12/ADC15。
为了避免浮点运算，转成整数运算，比如BGV取1.19V，则输入电压 = (u32)1190*ADC12/ADC15，结果单位为mV，比如结果为2355，则为2.355V。

qjy*** · 发表于 2023-3-14 14:52:45

好的，解答得非常祥细，非常感谢！

qjy*** · 发表于 2023-3-14 15:32:11

还有个地方不是很明白，这个BGV电压从ROM中读取出来，固定的1.19Ｖ还是一个变化的电压呢？会受电压变化的影响吗？

梁*** · 发表于 2023-3-14 16:06:23

本帖最后由梁工于 2023-3-14 16:07 编辑

qjy*** 发表于 2023-3-14 15:32
还有个地方不是很明白，这个BGV电压从ROM中读取出来，固定的1.19Ｖ还是一个变化的电压呢？会受电压变化的影 ...

BGV电压从ROM中读取出来的是生产测试时的实际电压，固定的1.19Ｖ是额定电压（Normal），这BGV在MCU2.5~5.5V供电时，其变化一般会小于1%。
如果你的VREF要更高的精度和更小的温度系数，请外挂基准。好的基准一般比MCU贵得多。

qjy*** · 发表于 2023-3-14 17:20:37

好的，明白，目前这个精度已经够用了，谢谢！
