点灯电路电阻取值范围谁有标准

yyy5***

点灯电路电阻取值范围
今天测试如下图电路

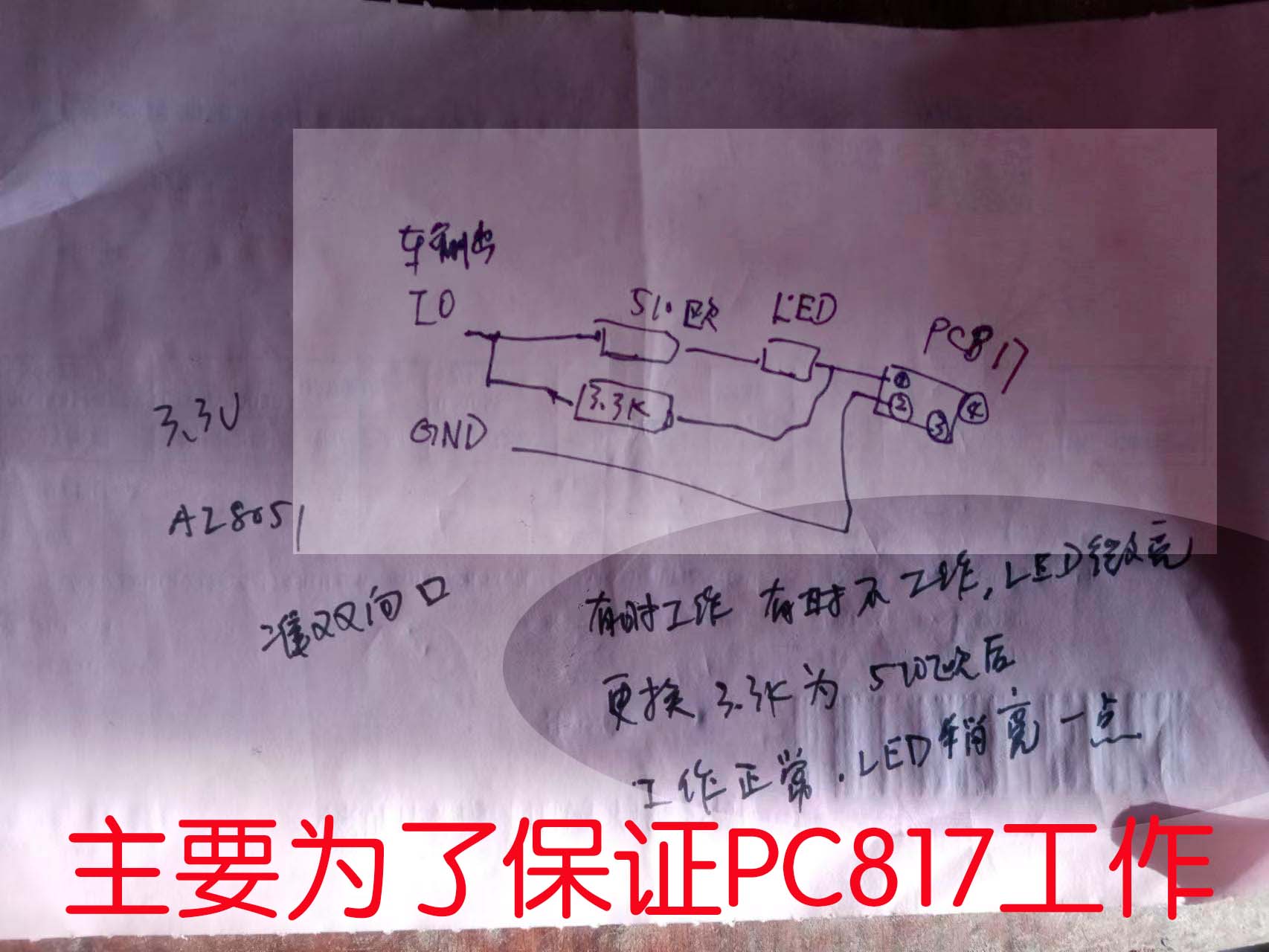

3.3v电源  AI8051, 准双向口工作模式，3.3K点亮PC817 有时工作，有时不工作

更换3.3K为510欧后，设备工作正常

欢迎大家指正最佳 电阻取值范围

主为要保证 PC817 工常工作

haiya***

你这是等于LED和光耦串联在一起了  并联试试

Debu***

3.3-1.8=1.5
1.5/0.02=75
75Ω
用100Ω吧

lly***

这个电路就有问题，LED电流和3.3K的电流并进PC817，如果LED断路损坏，那么PC817的电流就会变小，如果LED短路损坏，那么PC817输入的电流就会变大！

VC***

难道楼上几位都没注意到

3.3v电源  AI8051, 准双向口工作模式

这种高电平有效的驱动，怎么能用准双向模式呢！
必须要设置成推挽输出模式啊！

yyy5***

VC*** 发表于 2024-12-27 16:57
难道楼上几位都没注意到

10个IO，
6个输入
4个输出

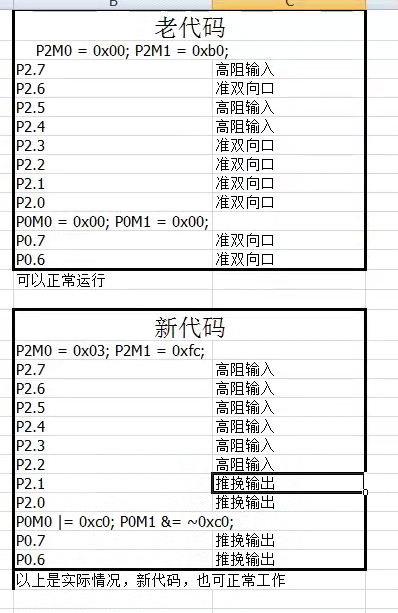

以前设置的准双向口，可以正常工作，可以输入也可以输出
刚才按正规 设置推挽输出和高阻输入，也可以正常，工作，没有区别

VC***

yyy5*** 发表于 2024-12-27 18:28
10个IO，
6个输入
4个输出

如果用准双向输出，那么高电平输出电流极其微小。

会导致光耦导通不彻底。

你是不是在电路的其他位置加了别的上拉电阻

yyy5***

VC*** 发表于 2024-12-27 18:44
如果用准双向输出，那么高电平输出电流极其微小。

会导致光耦导通不彻底。

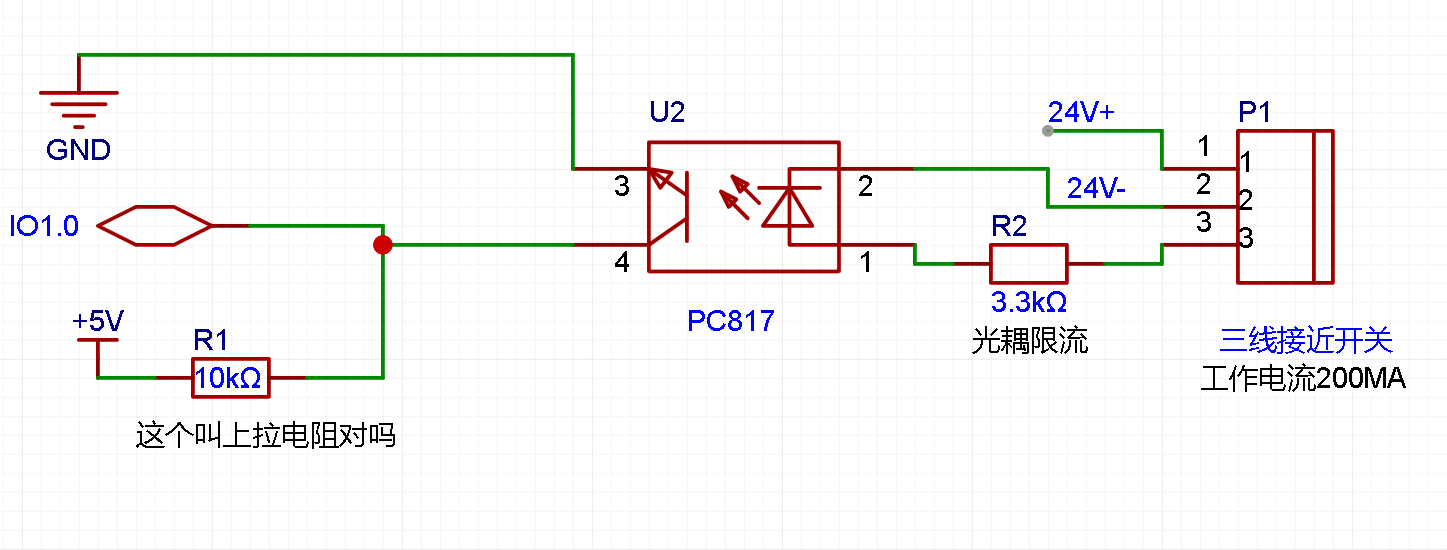

输入O，用的上拉电阻，类似下面的电路
输出IO没有用上拉电阻，所以，问题来了，输入IO的上拉电阻，对输出IO有没有影响呢，我也不懂




参考陈桂友老师视频

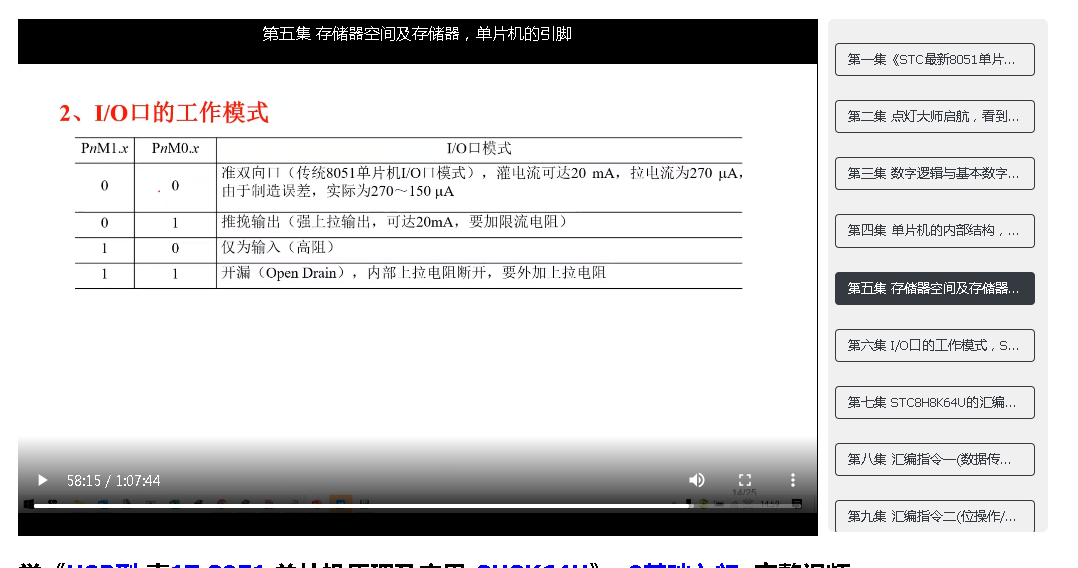

STC8H8K64U单片机的IO口线均可由软件配置成4种工作模式之一
，准双向口模式 又叫弱上拉模式，准双向口（传统8051单片机的IO模式），灌电流可以20MA,拉电流为270UA,由于制造误差，实际270-150UA
  推挽输出 。强上拉模式（强上拉输出，可达20MA，要加限流电流）
仅为输入，高阻模式
开 漏模式 。。open drain，内部上拉电阻断开，要外加上拉电阻

21cns***

楼主说的电阻取值范围，应该根据PC817的电流要求来计算。
