关于IO口的高阻输入模式问题请教

jw*** · 发表于 2024-12-25 15:19:33

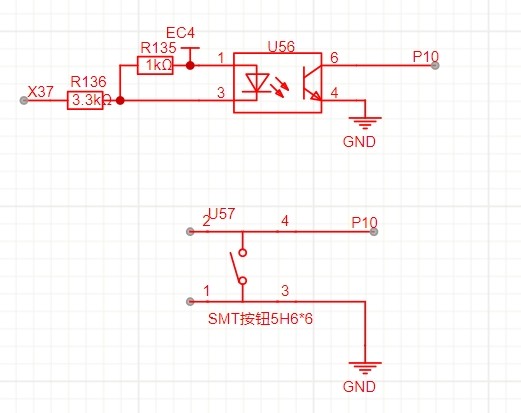

如下图，使用光耦输入时，如果P10口设置为高阻输入+内部上拉，不能正确读取IO状态，只能准双向口，先写1再读就行；而下图用高阻输入+内部上拉就可以正确读取，请问为什么会出现这种现象？

每天不*** · 发表于 2024-12-25 15:39:00

你用的是哪个型号？参考数据手册I/O口结构图

jw*** · 发表于 2024-12-25 15:45:20

每天不*** 发表于 2024-12-25 15:39
你用的是哪个型号？参考数据手册I/O口结构图

stc32G12k128

乘风*** · 发表于 2024-12-25 15:49:09

光耦电路用示波器测一下P10口的高低电平是否正常

jw*** · 发表于 2024-12-25 16:16:05

乘风*** 发表于 2024-12-25 15:49
光耦电路用示波器测一下P10口的高低电平是否正常

我用万用表测光耦输入端有效时P10端口电压0.05V，无效时P10端口电压5V，

Debu*** · 发表于 2024-12-25 16:25:03

准双向写1会有两个时钟推挽加速IO翻转
光耦结电容大
光耦是非线性的，不能简单的当做开关来看
光耦输出接单片机，0变1和1变0的阈值是不同的
光耦用起来感觉里面就像施密特触发或晶闸管一样，很奇怪，一旦有电流就像锁死了似的，必须要完全断电再通电才能读，我也发现了这个问题

jw*** · 发表于 2024-12-25 16:29:41

Debu*** 发表于 2024-12-25 16:25
准双向写1会有两个时钟推挽加速IO翻转
光耦结电容大
光耦是非线性的，不能简单的当做开关来看

但就电压值来说的话应该是给到单片机的端口了

Debu*** · 发表于 2024-12-25 16:45:32

jw*** 发表于 2024-12-25 16:29
但就电压值来说的话应该是给到单片机的端口了

光耦输入输出都接示波器上01反复切换看一下波形

jw*** · 发表于 2025-1-9 09:55:54

Debu*** 发表于 2024-12-25 16:45
光耦输入输出都接示波器上01反复切换看一下波形

大佬，我今天用示波器检测了光耦的输出电平是对的，有信号和无信号时切换明显

Debu*** · 发表于 2025-1-9 10:44:02

jw*** 发表于 2025-1-9 09:55
大佬，我今天用示波器检测了光耦的输出电平是对的，有信号和无信号时切换明显 ...

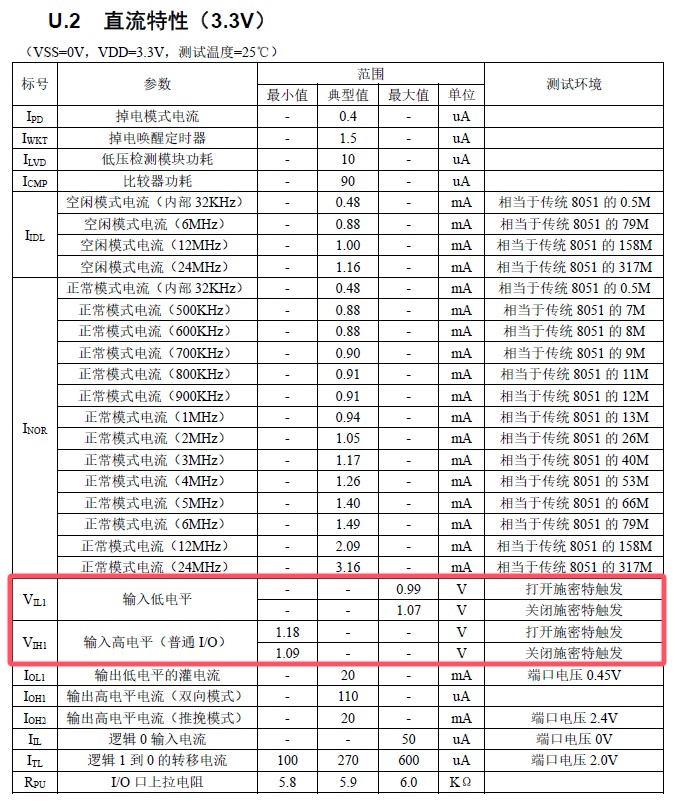

上图，或描述一下电源电压、高电平电压、低电平电压
在测量正常时单片机判断IO状态是否正常
检查电平是否满足要求
