机械轴USB-HID的PC数字21键小键盘，AI8H2K12U-SOP8完美制作，幻彩LED加持！原理图开源

已绑定手机

18 主题	332 回帖	2637 积分

积分: 2637

发表于 2024-12-24 16:15:52 | 显示全部楼层 |阅读模式

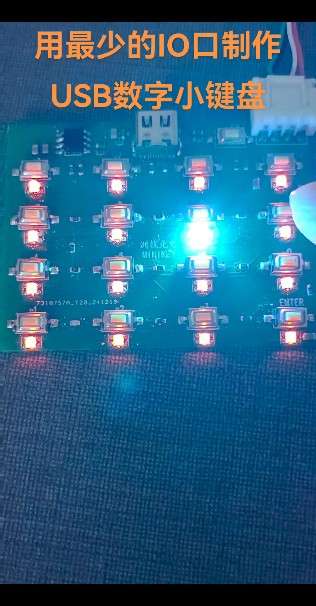

AI8H2K12U-45I-SOP8 单片机功能是越来越强大，
SOP8就可以完成PC键盘的所有功能，
USB-HID, ADC键盘扫描，PWM驱动WS2812,
每个IO口都有可以有不同的功能，
为AI点赞
原理图在六楼

如果需要套件DIY，可以留言联系，只提供控制板，(STC单片机（烧录好），电阻，电容,USB插座，LED),机械轴和键帽按自己喜欢的PDD或TAOBAO购买！！！

========================================

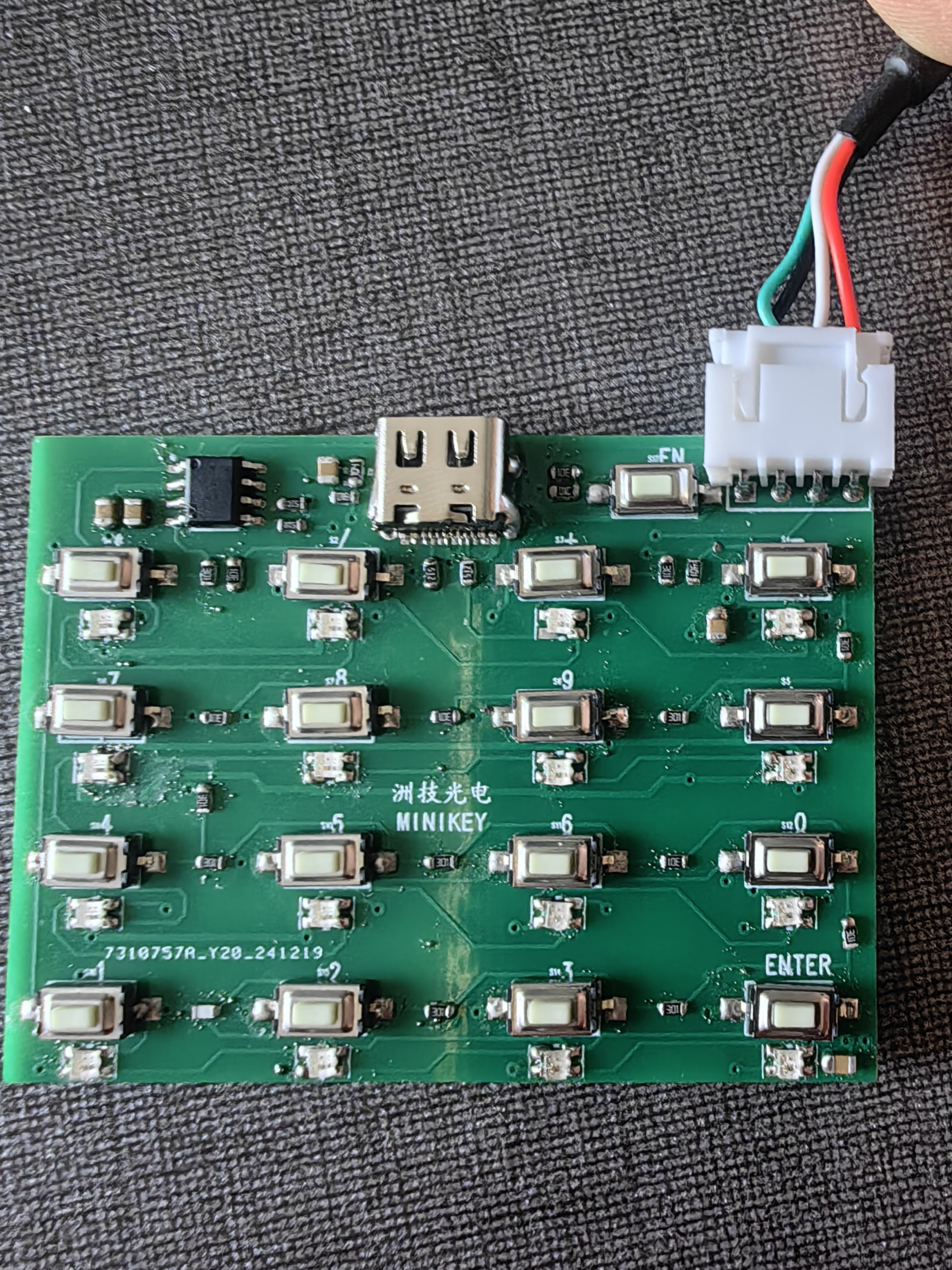

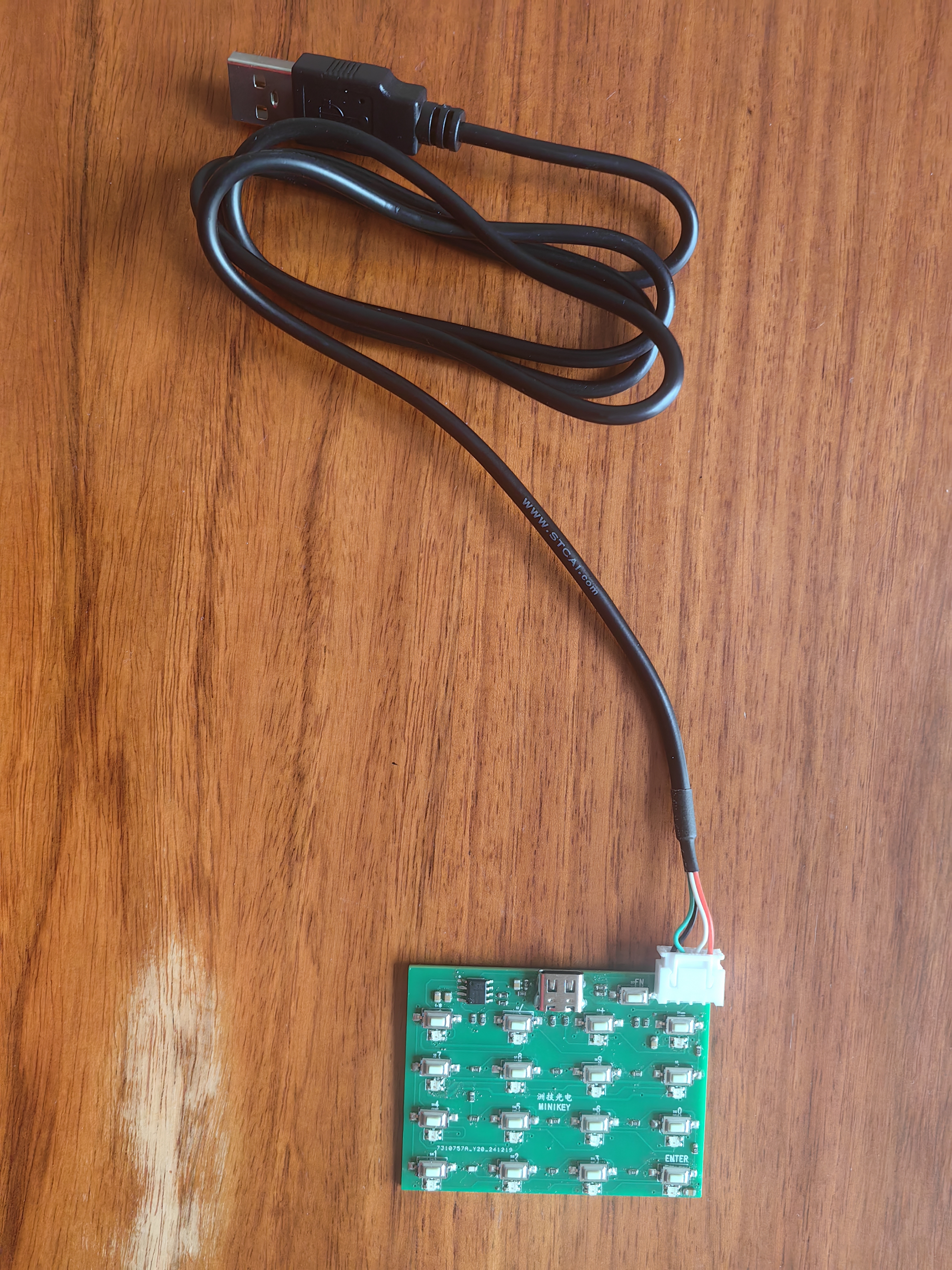

键盘的基本功能已经调试完毕，
后续就是灯控的效果模式，
没问题就可以制作机械轴的小键盘！
键盘每个键的功能可以DIY,
也可以做炒股神器，
会计小键盘







7a6f1fa5f4e0cfa9a10eb3b16f1f2be7.mp4

4.78 MB, 下载次数: 231

5d50e9ddd46ff0173f65808887effe60.mp4

2.47 MB, 下载次数: 191

4260d57798e7321d6473184501a7f54d.mp4

937.6 KB, 下载次数: 197

3 喜欢他/她就送朵鲜花吧，赠人玫瑰，手有余香！

芯征程

+1

楼主威武～
32位8051

+2

给力啊！
神农鼎

+2

楼主威武～

专注LED灯控，25年LED从业经验，因为专注所以专业,欢迎大家沟通交流！

回复

使用道具举报送花

已绑定手机

18 主题	332 回帖	2637 积分

积分: 2637

楼主| 发表于 2024-12-24 17:02:54 | 显示全部楼层

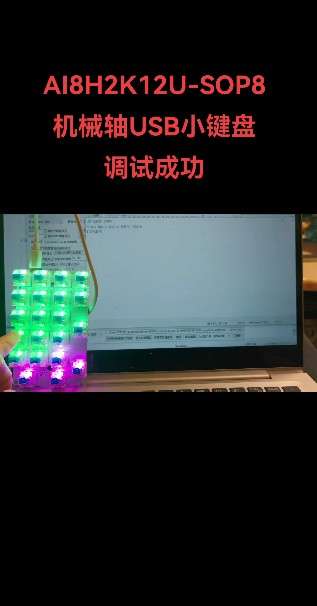

终极成品是做成机械小键盘－－－完美实现，效果太酷了


5118b2c42843f6680274e6620e1799b5.mp4

8.83 MB, 下载次数: 185

专注LED灯控，25年LED从业经验，因为专注所以专业,欢迎大家沟通交流！

回复

使用道具举报送花

已绑定手机

18 主题	332 回帖	2637 积分

积分: 2637

楼主| 发表于 2024-12-25 16:16:05 | 显示全部楼层

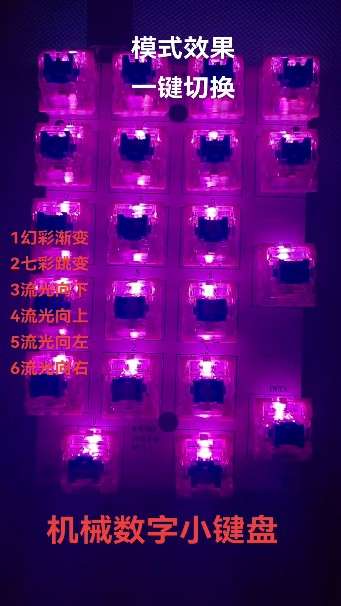

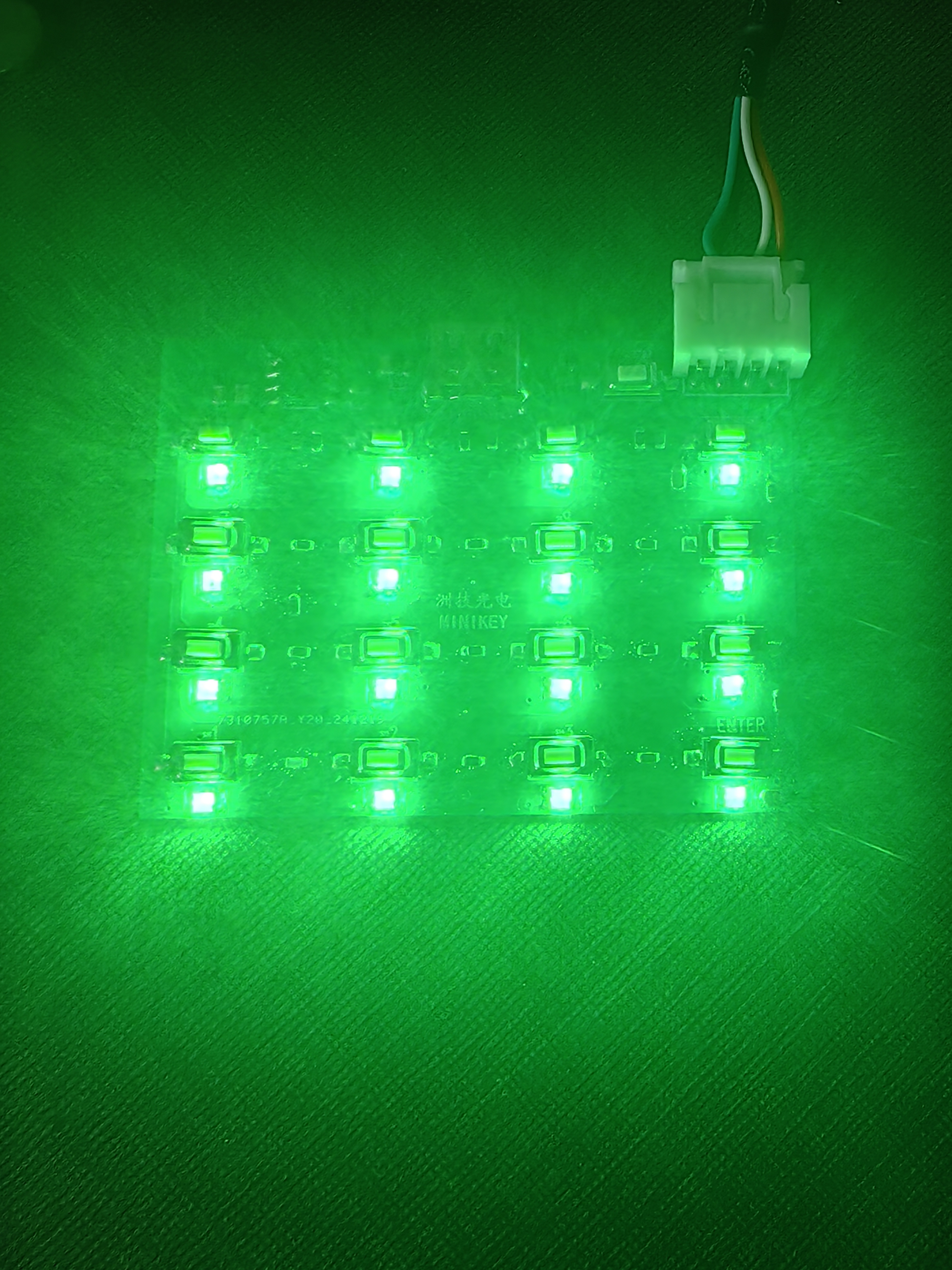

单色背景灯，按键幻彩流光色

7c094ba8e08abbf28819b592205c9652.mp4

3.8 MB, 下载次数: 191

专注LED灯控，25年LED从业经验，因为专注所以专业,欢迎大家沟通交流！

回复

使用道具举报送花

已绑定手机

18 主题	332 回帖	2637 积分

积分: 2637

楼主| 发表于 2024-12-27 12:58:09 | 显示全部楼层

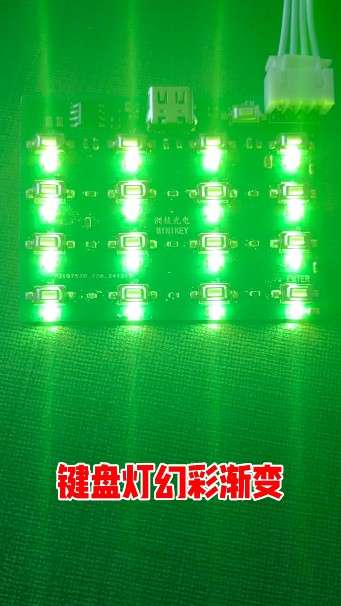

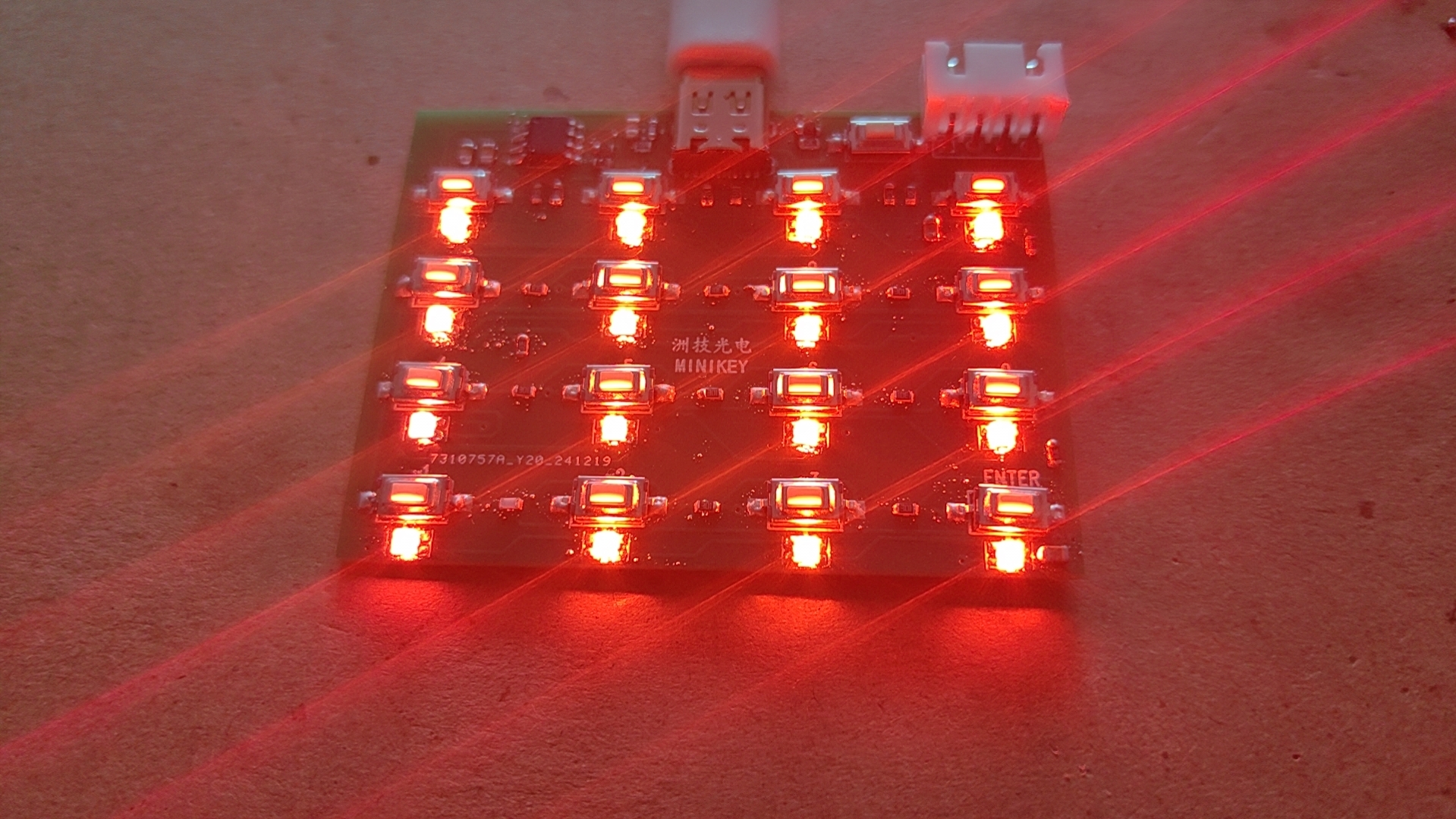

键盘灯幻彩渐变

f2047241b313c9aa57effc9d6b1f8322.mp4

2.59 MB, 下载次数: 211

专注LED灯控，25年LED从业经验，因为专注所以专业,欢迎大家沟通交流！

回复

使用道具举报送花

已绑定手机

18 主题	332 回帖	2637 积分

积分: 2637

楼主| 发表于 2025-1-6 11:48:52 | 显示全部楼层

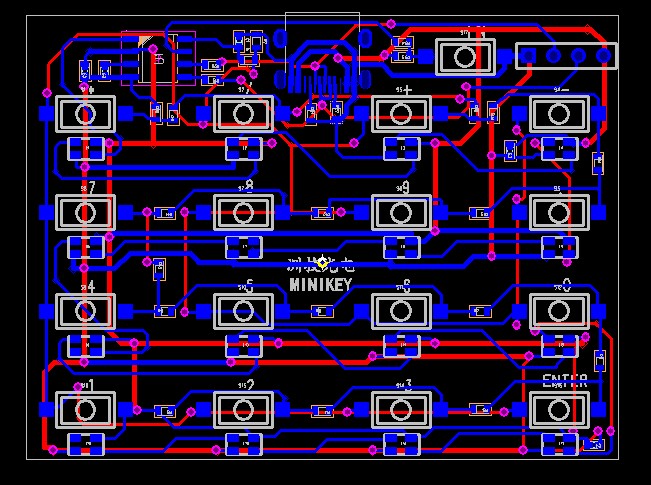

机械轴的PCB已经LAYOUT好了，开始打板，期待成品！

用这个20键的小键盘做尺寸改成21键


专注LED灯控，25年LED从业经验，因为专注所以专业,欢迎大家沟通交流！

回复

使用道具举报送花

已绑定手机

18 主题	332 回帖	2637 积分

积分: 2637

楼主| 发表于 2025-1-13 10:09:20 | 显示全部楼层

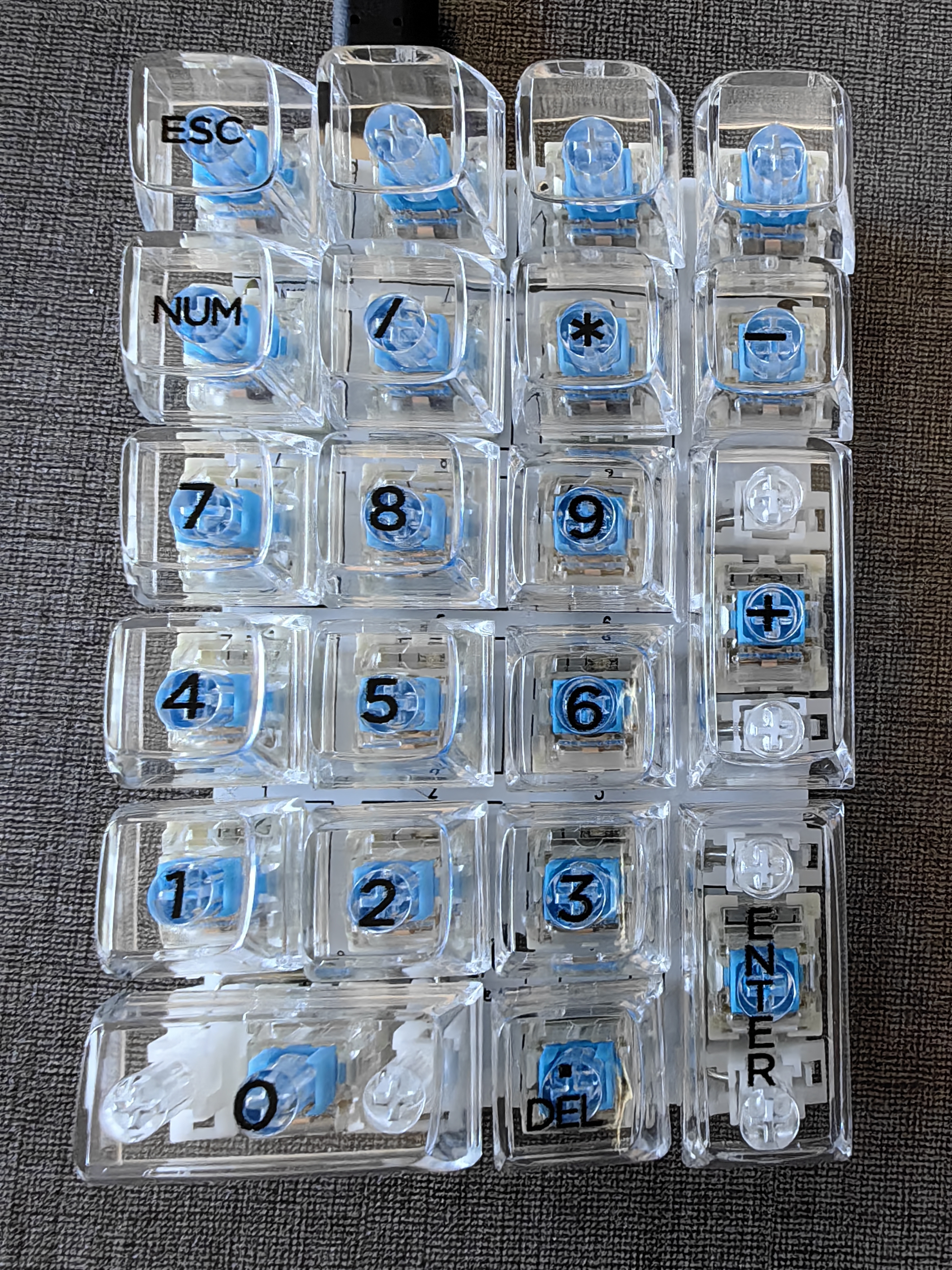

透明键帽，背景灯效果炫酷拉满，杠杠滴



7b8bc2bdc101f23e2835d96e80384d10.mp4

1.42 MB, 下载次数: 383

4260d57798e7321d6473184501a7f54d.mp4

937.6 KB, 下载次数: 364

专注LED灯控，25年LED从业经验，因为专注所以专业,欢迎大家沟通交流！

回复

使用道具举报送花

已绑定手机

19 主题	3548 回帖	8065 积分

积分: 8065

发表于 2024-12-24 16:54:43 | 显示全部楼层

采用ADC采集键位的吧

点评

是的，不然IO不够发表于 2024-12-24 16:56

回复

使用道具举报送花

已绑定手机

18 主题	332 回帖	2637 积分

积分: 2637

楼主| 发表于 2024-12-24 16:56:10 | 显示全部楼层

AI8H2K12U-45I-SOP8 单片机功能是越来越强大，
SOP8就可以完成PC键盘的所有功能，
USB-HID, ADC键盘扫描，PWM驱动WS2812,
每个IO口都有可以有不同的功能，

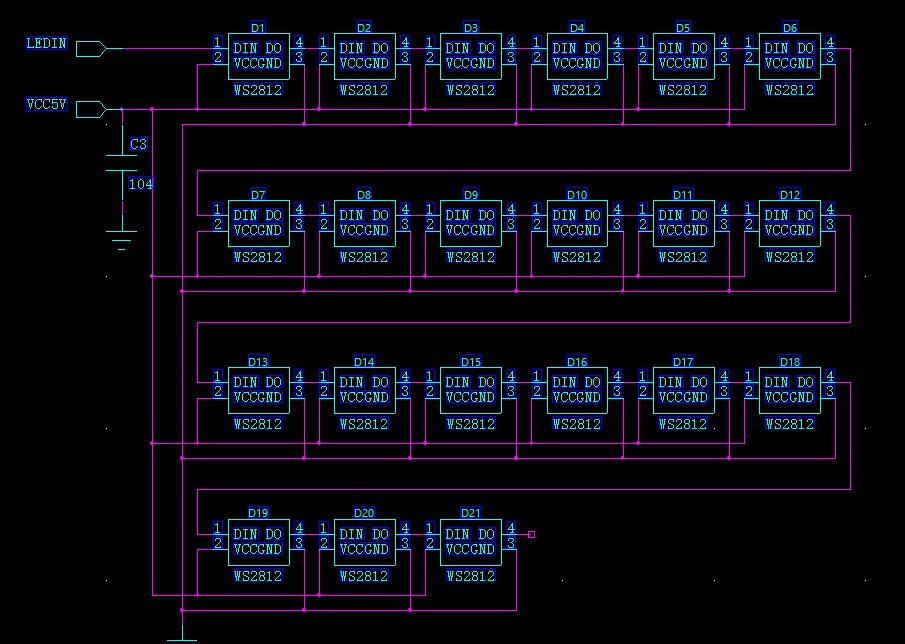

为AI点赞，原理图如下：





专注LED灯控，25年LED从业经验，因为专注所以专业,欢迎大家沟通交流！

回复

使用道具举报送花

已绑定手机

18 主题	332 回帖	2637 积分

积分: 2637

楼主| 发表于 2024-12-29 12:41:58 | 显示全部楼层

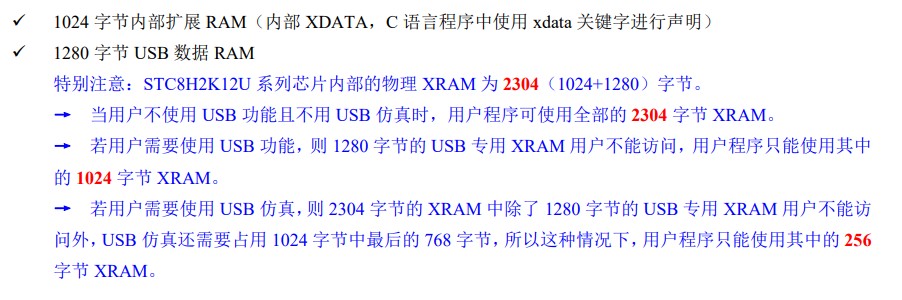

如果8H2K12U用了USB-HID的功能，一定要注意XDATA不能超过1024个字节，不然编译的时候不会提示出错，但是占了硬件自留的USB使用的1024个XDATA，会造成烧录正常但程序不正常。


专注LED灯控，25年LED从业经验，因为专注所以专业,欢迎大家沟通交流！

回复

使用道具举报送花

50 主题	1264 回帖	5513 积分

积分: 5513

发表于 2025-1-2 02:34:21 | 显示全部楼层

ADC键盘, 玩玩可以, 实际做产品不可靠, 长期使用受环境影响, 受潮等因素, 引起开关失灵等故障.

点评

确实，受环境影响大发表于 2025-1-2 09:13

回复

使用道具举报送花

127 主题	2075 回帖	5052 积分

积分: 5052

发表于 2025-1-2 07:57:45 | 显示全部楼层

很厉害的

回复

使用道具举报送花

127 主题	2075 回帖	5052 积分

积分: 5052

发表于 2025-1-2 07:59:48 | 显示全部楼层

VECEN*** 发表于 2024-12-24 17:02
终极成品是做成机械小键盘

请问那按键从哪里买的？

点评

PDD很多的发表于 2025-1-2 09:15

回复

使用道具举报送花
