8H单片机串口管脚上电瞬间的影响

猫***

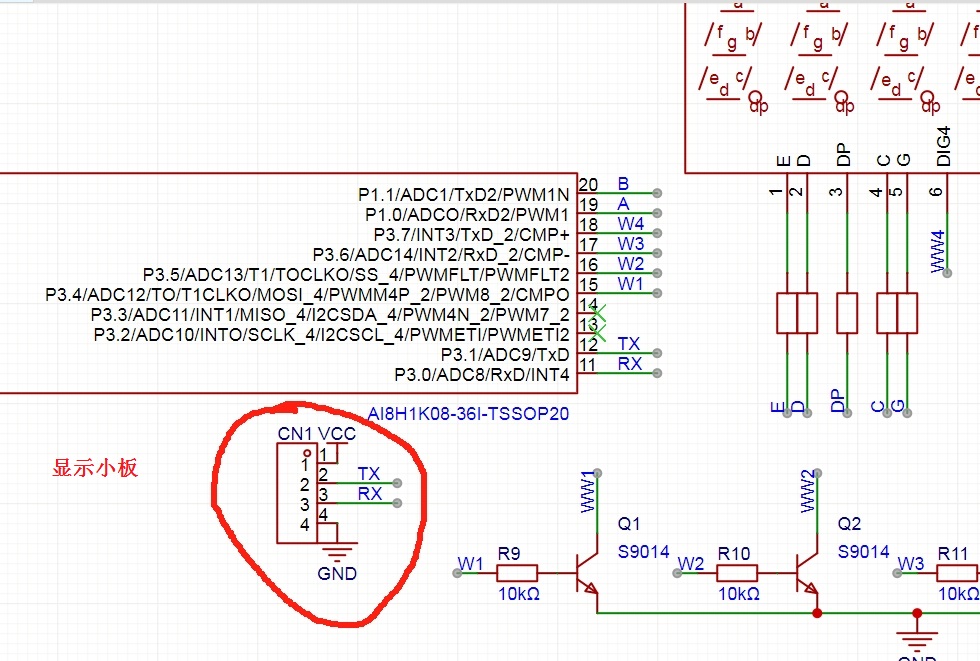

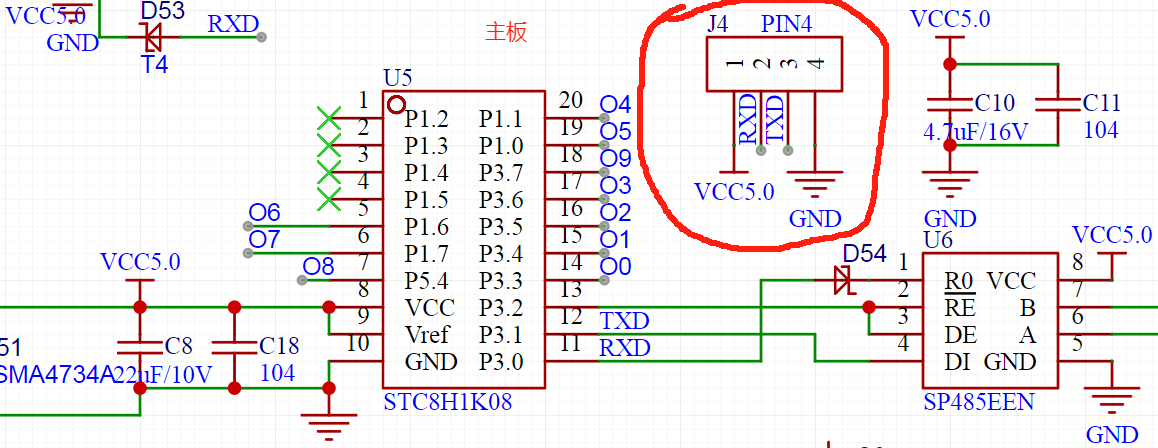

昨天发现一个问题，有两个板子用的都是8H1K08，如上图（因为一个是AD画好导入LCEDA的，一个是功能简单直接在EDA里画的，所以两个单片机原理图元件看着不一样），一个主板，一个小显示板，主板完成IO输入输出和485通讯，小显示板完成4位数码管显示。

遇到的问题是，两个板子的接口不支持热插拔，主要表现在热插拔时会烧485芯片，很奇怪，不知道为什么，昨天测试时已经烧了10块主板了。如果主板的线和显示板的线都插好再上电，没问题，但如果是上电后再插拔显示板的线，那么会很大概率烧坏，电流激增，485芯片迅速发热甚至冒烟。百思不得其解。

试过只保留三根线，因为显示小板只用来显示，只需要执行主机发过来的显示数据，不需要上传输数据，所以去掉也没关系，即把连接显示小板Tx和主板Rx的线去掉。无法解决，烧了几块

试过给显示小板的Rx那里加一个5819二极管，让小板的Rx脚只能被被主板拉低，而不能输出低电平给主板。仍然无法解决，又烧几块。

哪位硬件大佬能帮忙看看，咋回事

Debu***

可能的问题：
有静电且485芯片质量差
主板P30要开内部4K上拉
电源问题
串口是一对一通信的，不能两个单片机一个485全都接一起

李***

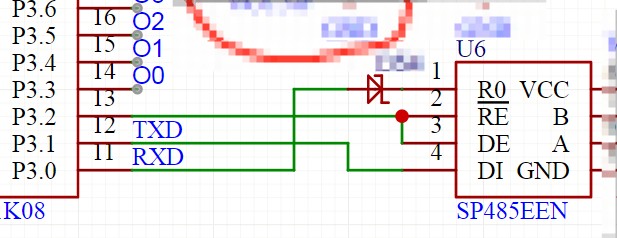

我一直用这个电路，没问题，485芯片你换成SP485就行

猫***

Debu*** 发表于 2024-12-23 14:10
可能的问题：
有静电且485芯片质量差
主板P30要开内部4K上拉

485芯片质量差有可能，RMB0.25买的，感觉静电的话可能性不大
P3.0加上拉意义应该不大，好像当串口用时，内部接管了似的，上拉作用不明显，应该是推挽的
串口是一对一，但是如果只用他的发送功能时，可以让多个来接收，我只用了两个接收，一个显示板一个485芯片，也不是太多

猫***

李*** 发表于 2024-12-23 14:12
我一直用这个电路，没问题，485芯片你换成SP485就行

我的和你的差不多，使用过程中也没问题，只是不知道是为什么插显示板时会烧485芯片

Debu***

猫*** 发表于 2024-12-23 14:31
485芯片质量差有可能，RMB0.25买的，感觉静电的话可能性不大
P3.0加上拉意义应该不大，好像当串口用时， ...

这里有二极管不开上拉可能读不到1

猫***

Debu*** 发表于 2024-12-23 14:35
这里有二极管不开上拉可能读不到1

晚会开了试试，虽然没遇到读不到1的情况
虽然对烧485不搭噶
开了也没啥错

李***

猫*** 发表于 2024-12-23 14:31
485芯片质量差有可能，RMB0.25买的，感觉静电的话可能性不大
P3.0加上拉意义应该不大，好像当串口用时， ...

淘宝货的准则是便宜没好货啊，0.25一个。。。。。。

猫***

李*** 发表于 2024-12-24 14:59
淘宝货的准则是便宜没好货啊，0.25一个。。。。。。

唉。。。

李***

猫*** 发表于 2024-12-24 16:53
唉。。。

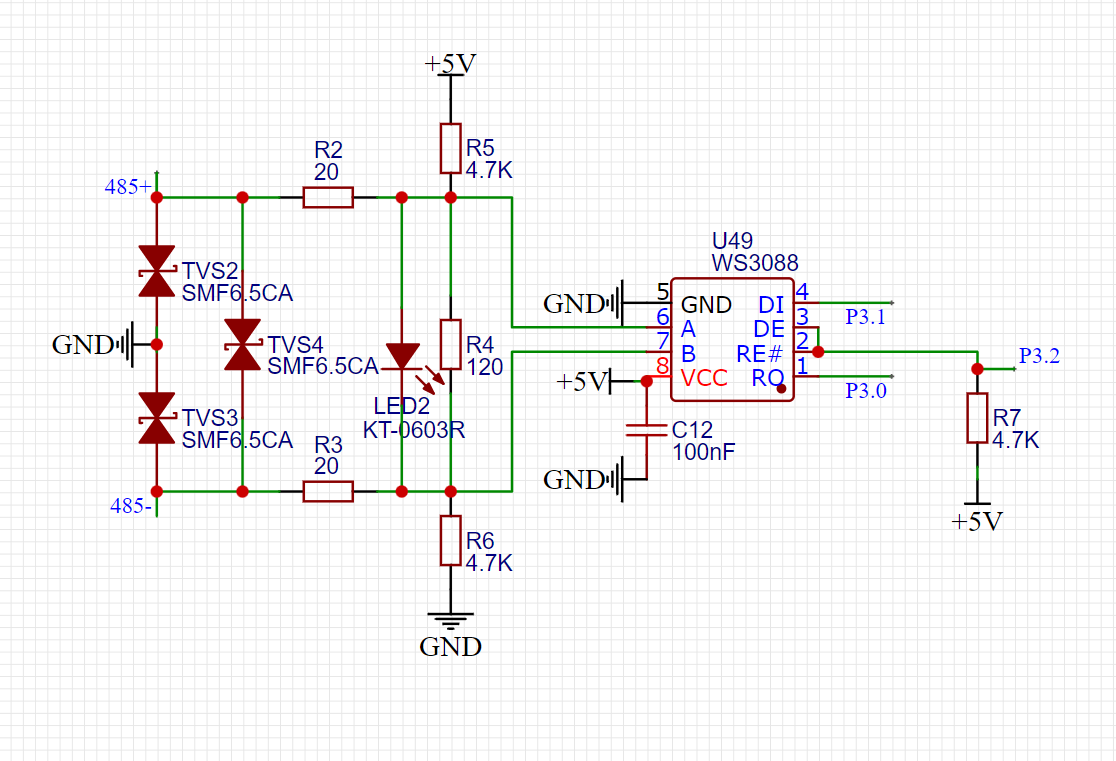

之前我也买过便宜货，很容易烧，MAX485、SP485淘宝上假货太多了，你可以试试WS3088，南京国博的，质量还可以，后面我在嘉立创贴片才用他们基础库里的SP485
