AI8051U学习-第九课

HuhH***

第九课：数码管的显示

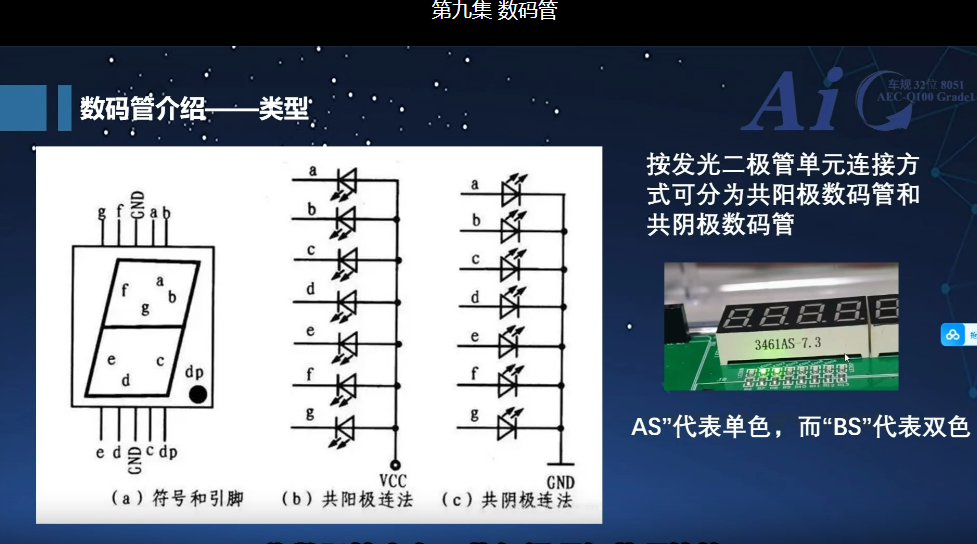

数码管的显示原理：

3461表示的是数码管的规格尺寸，AS表示是单色。

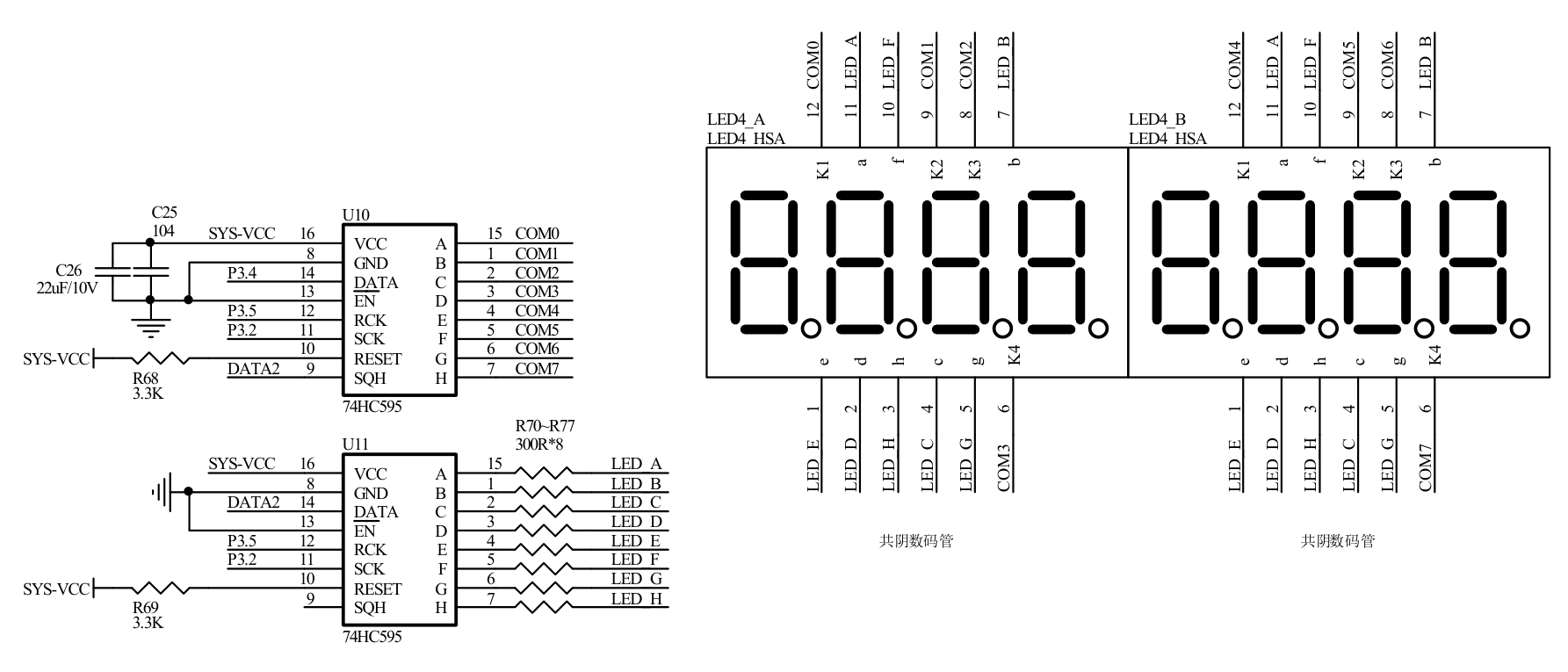

实验箱使用2个74HC595，驱动8位数码管。
74HC595是一种串行输入并行输出的移位寄存器芯片。它主要用于扩展单片机等微控制器的输出端口数量，能够将串行输入的数据转换为并行输出，方便控制多个外部设备，如数码管、发光二极管（LED）矩阵等。

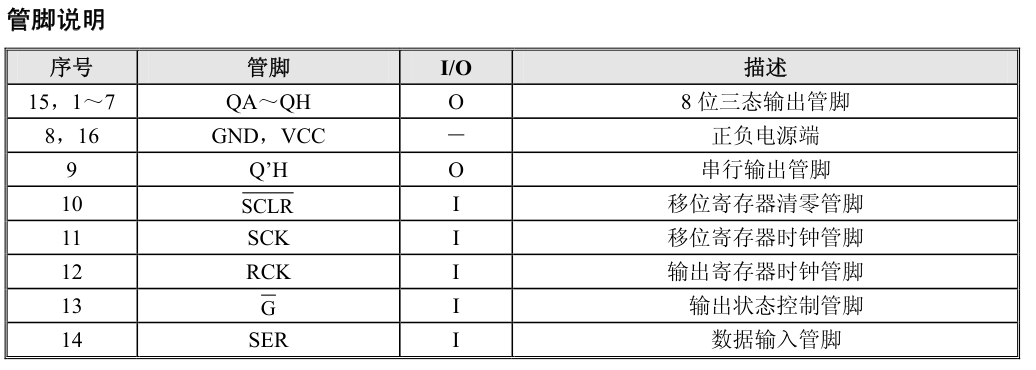

引脚功能介绍
数据输入引脚（DS）：用于接收串行数据。数据按照时钟信号（SH_CP）的节拍一位一位地从这个引脚输入到芯片内部的移位寄存器中。
移位时钟引脚（SH_CP）：每产生一个上升沿，就会将DS引脚输入的数据移入移位寄存器的下一位。例如，在连续的上升沿作用下，输入的数据就像在一个队列中依次向前移动。
存储寄存器时钟引脚（ST_CP）：当该引脚出现上升沿时，移位寄存器中的数据会被传输到存储寄存器，并且从并行输出引脚（Q0Q7）输出。
清零引脚（MR）：当该引脚为低电平时，会将移位寄存器和存储寄存器中的数据清零。在正常工作时，通常将其接高电平，以避免数据被意外清除。
并行输出引脚（Q0Q7）：这8个引脚用于输出数据。数据在存储寄存器时钟（ST_CP）的作用下，以并行的方式从这些引脚输出，从而可以连接多个外部设备进行控制。
输出使能引脚（OE）：用于控制并行输出引脚（Q0Q7）的输出状态。当OE为低电平时，允许数据输出；当OE为高电平时，输出引脚处于高阻态，此时外部设备无法读取到输出的数据。

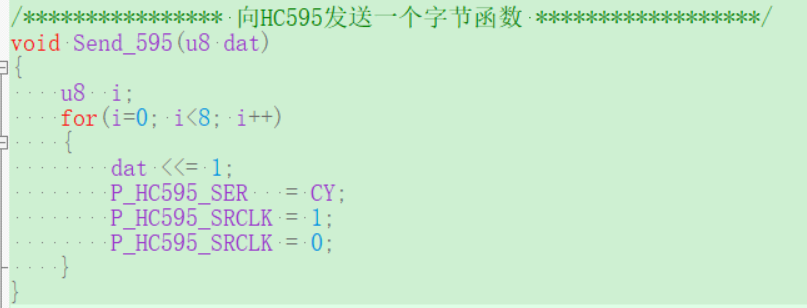

74HC595驱动核心代码：

数码管动态驱动过程：
开始->选择第一位数码管，输出对应的位码->输出该位数码管的段码->延时->选择第一位数码管，输出对应的位码->输出该位数码管的段码->延时->选择下一位数码管输出对应的位码->输出该位数码管的段码->延时->选择第N位数码管，输出对应的位码->输出该位数码管的段码->延时。

实验现象：数码管显示实时时钟
