AI8051U学习第二集
实验箱硬件及工具的介绍

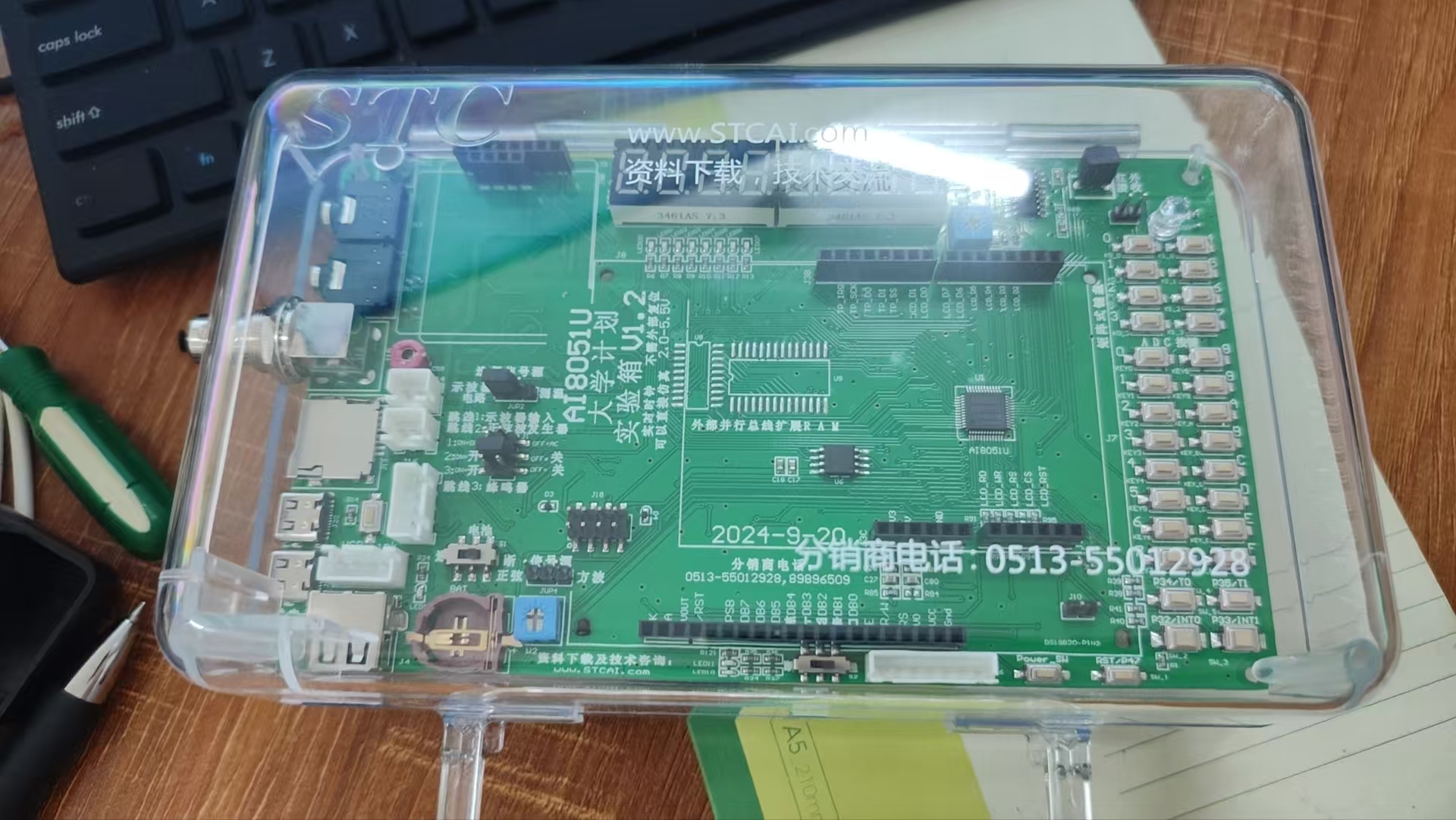

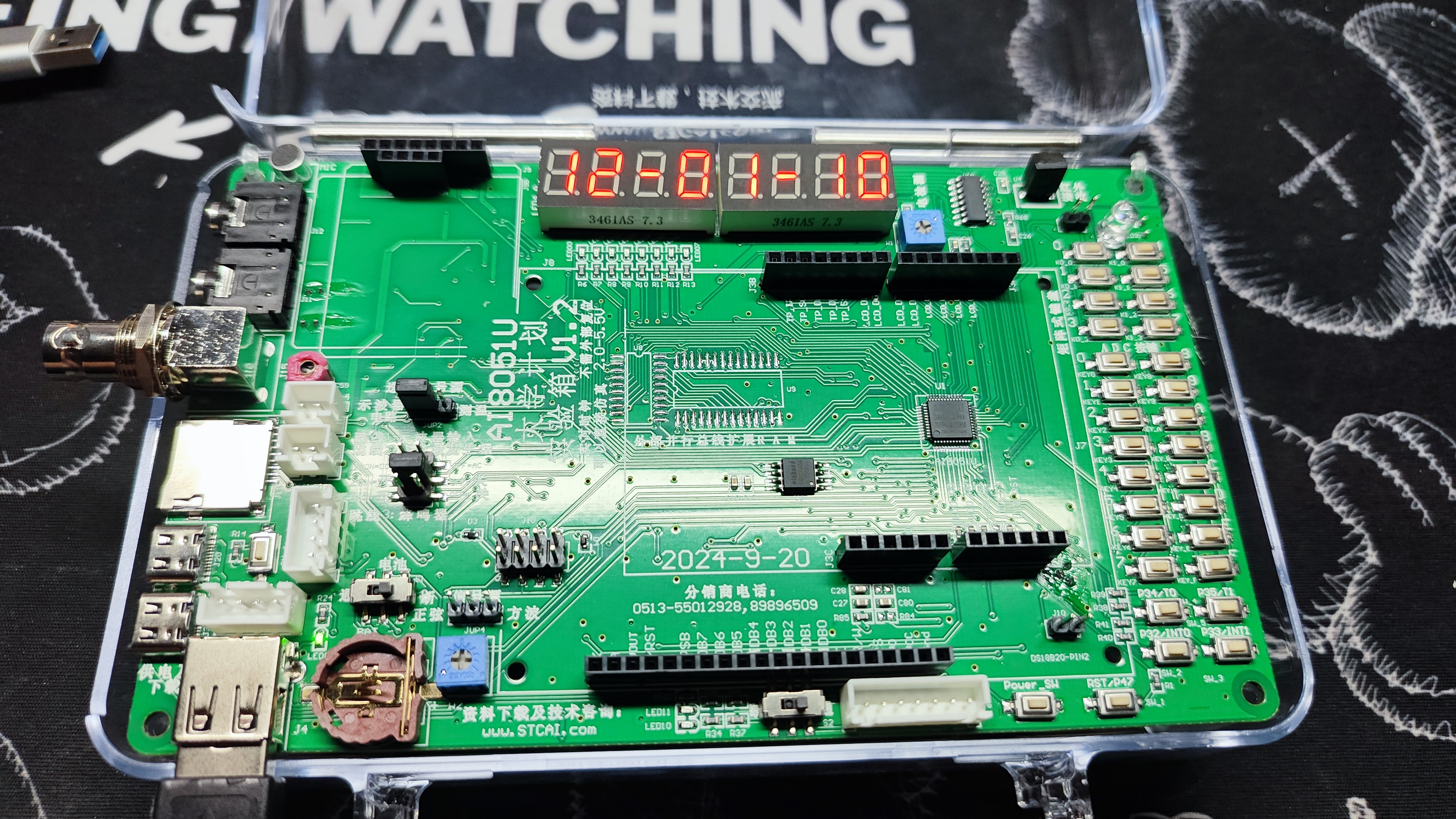

介绍了基于官方发行的STC8051实验箱的接口。实验箱包含丰富的硬件资源，能够支持多种实战应用。
USB接口：支持外部设备（如U盘、串口调试器等）的直接连接和数据传输。
USB Link ED接口：用于连接编程器或调试器，支持在线编程和调试。
TF卡插座：支持扩展存储设备，便于数据存储和程序存取。
示波器输入：用于实时观察电路波形，帮助分析信号传输情况。
音频输出和话筒录音：支持音频信号的录制与输出，便于音频应用的开发与调试。
OLED屏插座：提供一个显示单元，支持字符、图像和数据的实时显示，便于开发和调试。
流水灯、数码管、TFT彩屏：提供多种显示方式，支持用户界面设计与开发。
掉电检测：检测电源状态变化，帮助保护数据安全。
红外接收：用于红外遥控信号的接收，支持红外控制应用开发。
矩阵键盘：用于输入数据或命令，支持多种按键操作。
主芯片：STC8051，是实验箱的核心，负责系统的控制与数据处理。
T0、T1和INT0、INT1按键：用于外部中断控制和输入信号检测，支持复杂控制功能的实现。
复位按键：用于系统复位，帮助系统恢复正常工作状态。
电源按键：用于控制系统电源的开关，方便操作。
QSPI Flash：快速外设存储器，提供高效的存储和读取速度。
LCD对比度调节：调整屏幕显示亮度，确保图像和数据清晰显示。
RTC电池：提供实时钟功能，帮助记录时间和日期信息。
SPI蜂鸣器：用于发出声音信号，支持音频反馈和提示。
DS18B20温度传感器：用于测量环境温度，支持温度监测应用。
SP3485通信芯片：用于串行通信，支持与其他设备的数据交换。
软件部分
软件部分是实战开发的核心，通过编程语言和开发工具实现硬件的控制与数据处理。

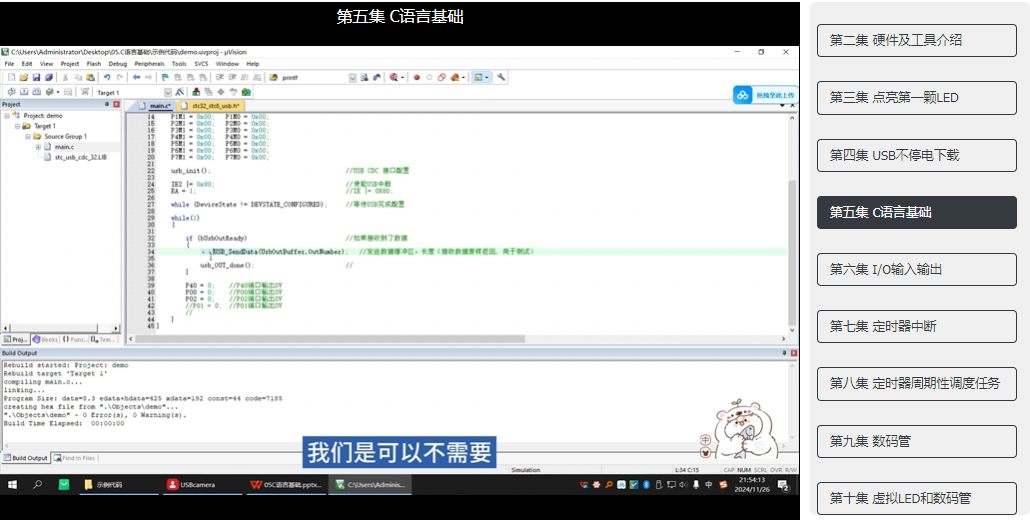

安装Keil编程软件：Keil编程软件是8051U的开发工具，支持8051芯片的编程与调试。安装过程中需要注意选择正确的安装路径和环境设置，确保软件能够正常运行。
ISP软件：用于在线编程和调试，通过ISP接口可以直接将代码上传到芯片内存。ISP软件的使用帮助快速实现代码烧录和系统调试。
头文件添加：8051U系统需要一些基础的头文件来定义输入输出端口、驱动函数和硬件操作。添加头文件能够简化程序编写，提高代码的可维护性。
Keil中断插件下载：8051U支持多种中断方式，其中Keil中断插件用于处理外部中断信号。下载Keil插件后，可以配置中断响应时间和优先级，优化系统的响应速度。
实验箱代码下载与使用说明：通过KR编程软件将预先编写好的代码下载到STC 8051实验箱中，按照实验步骤进行硬件连接与测试。使用过程中需要注意调试信息和错误提示，及时排除故障。
实验箱硬件使用说明：每个硬件模块都有特定的使用方法和功能介绍。掌握每个模块的功能和操作步骤，有助于提高开发效率和系统的稳定性。
通过硬件和软件部分的结合，8051U系统能够实现多种实际应用，如电机控制、温度监测、音频处理、图像显示等。希望大家在实战过程中能够掌握硬件使用技巧和软件编程方法，提升综合技术能力。
