AI8051U学习之旅-看视频笔记

蒋***

前言

我已经用过STC8H和STC32G的MCU，对STC的MCU情有独钟，原因不言而喻:详细的技术资料，方便的软硬件开发工具，丰富的交流社区，总之就是对于工程师来说有良好的生态。

时至年末，找到时间开始学习新推出的MCU：STC AI8051U 。准备跟着如下链接的视频课学习：

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=11902

在看视频前，我是一定要先阅读芯片手册的，必须对芯片的资源有个大概的概念，还喜欢和同类的前期产品做对比，在此记录下我比较关心的一些特性和新芯片的新的地方，还有记录下疑问，待进一步看视频的时候看是否能解答疑问：

一.关注的特性和新的内容：

1. 对于AI8051U的编译器的描述有两种：Keil C51/8位 ， Keil C251/32位. 对于STC32G 编译器的描述只有一种：Keil C251/32位。这意味着什么呢？

2. AI8051U:

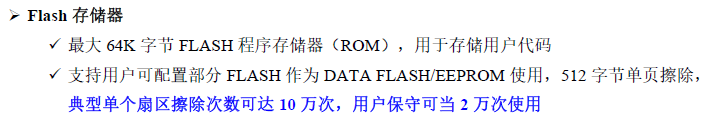

3.

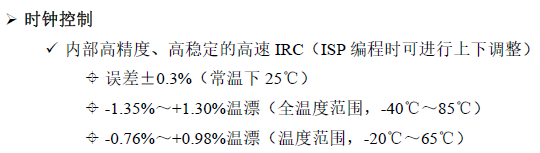

4.

5.

6.

7.

8. 新增加的。这意味着什么呢？

9. 新增加的内容这意味着什么呢？双CPU的单片机？

10. 新增加的内容这意味着什么呢？

11.

12. 新内容：

13.

    手册初步浏览一遍，期待接下的看视频学习：

蒋***

视频第一集《序言》AI8051U强在哪里？

1.新增QPSI 提速显示刷新速度。
2.IIS录放音。
3.哇哦！PWM+DMA可以实现1千多颗LED灯的显示。

4.增强的运算速度，实现了快速的FFT的图形刷新。
5.实现FLASH编程器。
6.双核兼容。无缝衔接之前的51和STC32G的项目。

蒋***

蒋*** 发表于 2024-12-20 14:55
视频第一集《序言》AI8051U强在哪里？

1.新增QPSI 提速显示刷新速度。

视频第二集《硬件及工具介绍》
1.AI8051U官方试验箱的实物功能块：

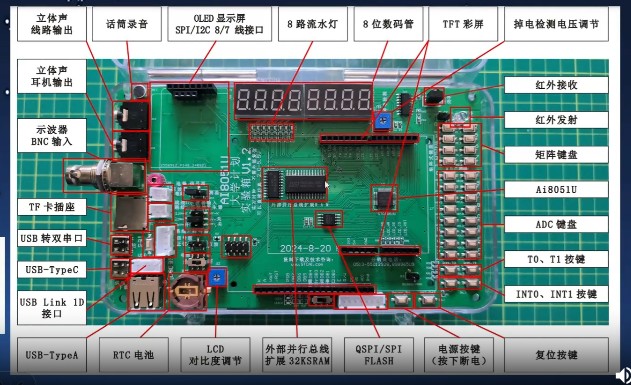

-左下角USB TYPA 代码下载口。
-有STC-USB Link1D工具可以从左下角所指STC-USB Link1D的4PIN插座代码下载。
-左下角两个USB TYPC 口，上面的TYPC是USB转串口，下面的TYPC等同于TPYA。

2.软件工具：
- Keil C251安装。 源代码编辑，编译IDE。
- AIapp-ISP-v6.95C STC官网上下载后解压，直接运行。

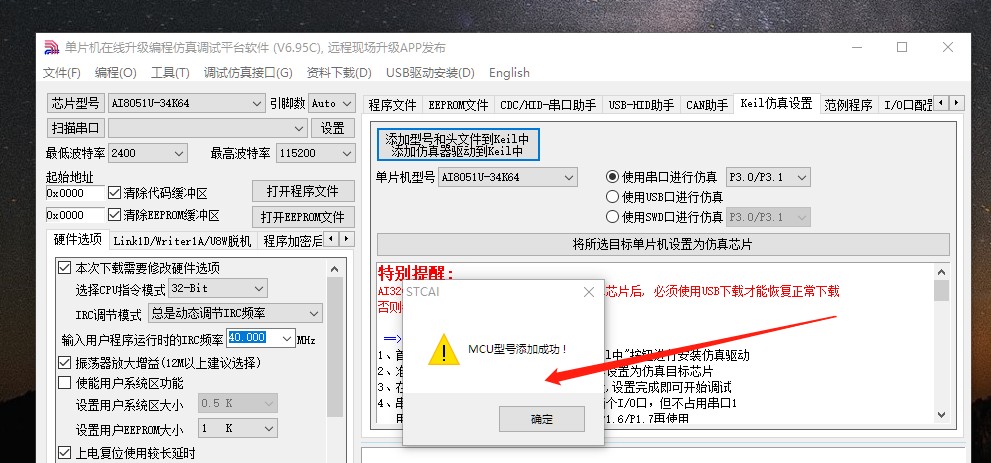

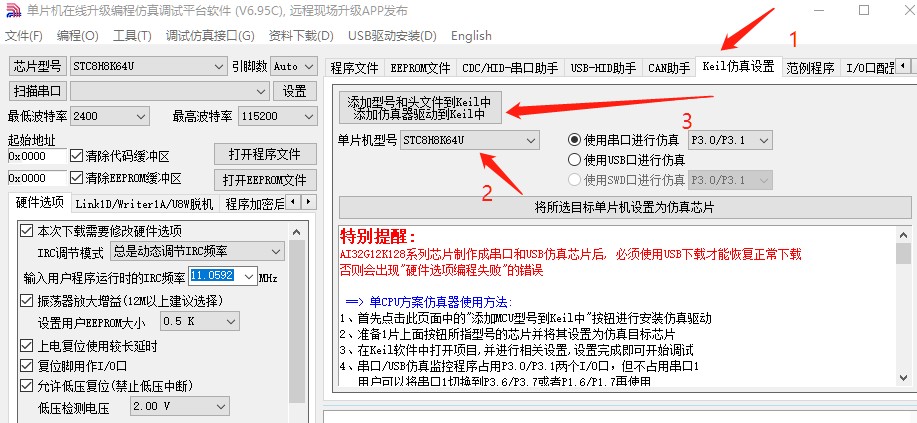

- Keil C251. IDE 环境的芯片头文件添加，通过AIapp-ISP工具软件的相关界面实现：

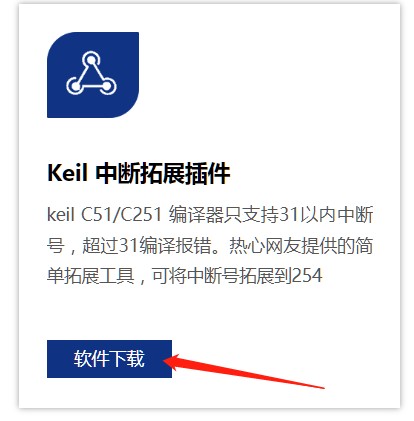

-下载中断插件，解决Keil,中断号大于31的问题,STC官网上下载。

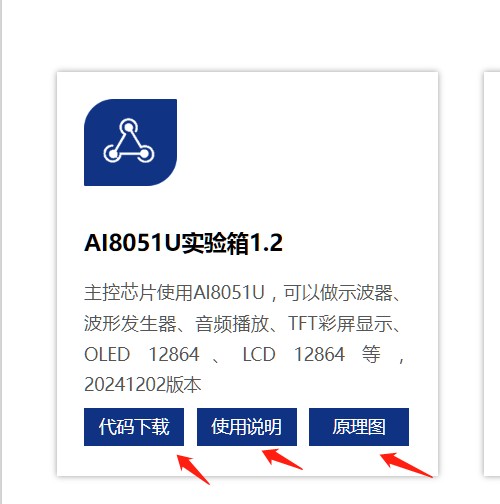

-试验箱资料：STC官网下载

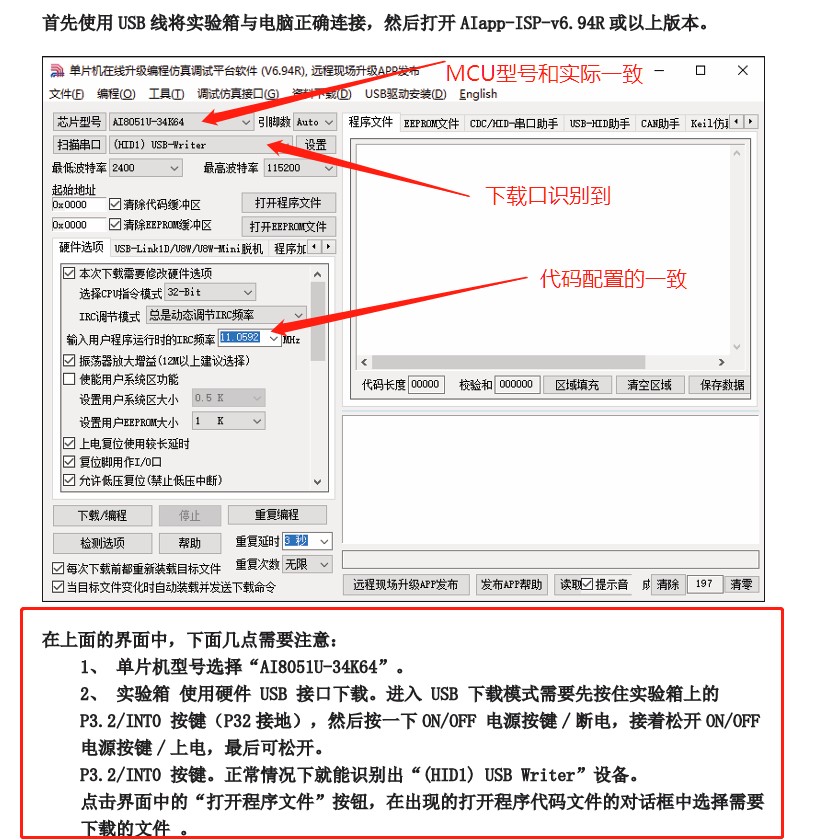

3.有关代码下载的几个注意概念：
-

疑问1：这个芯片为什么会出现8bit模式和32bit模式两种，背后的考量是什么？对于用芯片，如何选择这两种模式？已经看到在程序下载需要做选项，源代码编辑的时候又是如何选项呢？
希望有知道的社友帮解下疑问。

蒋***

蒋*** 发表于 2024-12-20 15:25
视频第二集《硬件及工具介绍》
1.AI8051U官方试验箱的实物功能块：

视频第三集《点亮LED灯》
创键一个新Keil工程要点记录：
前提：在上集添加头文件到Keil IDE 中成功

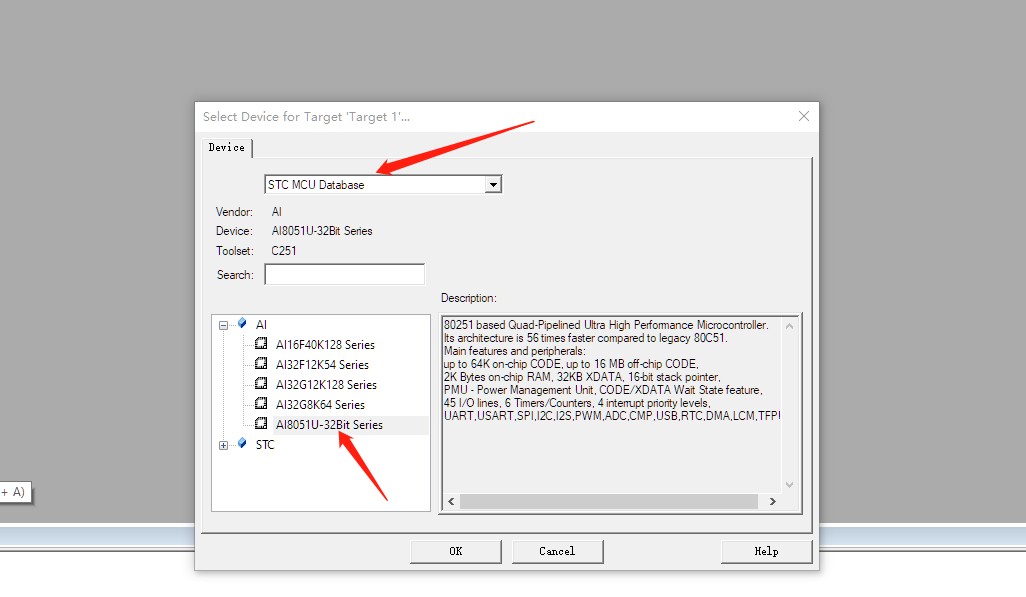

1.MCU型号选择：

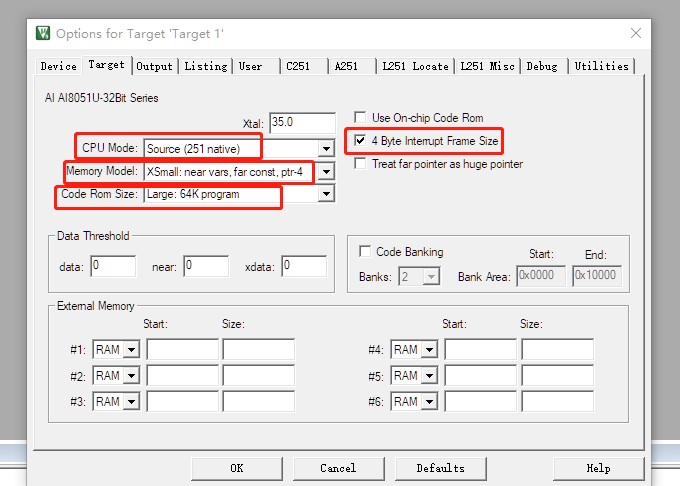

2.设置项目的CPU MODE，memory模式，Code模式：



3.设置HEX文件格式：

蒋***

蒋*** 发表于 2024-12-21 09:22
视频第三集《点亮LED灯》
创键一个新Keil工程要点记录：
前提：在上集添加头文件到Keil IDE 中成功

视频第四集《USB不停电下载程序》
概念：

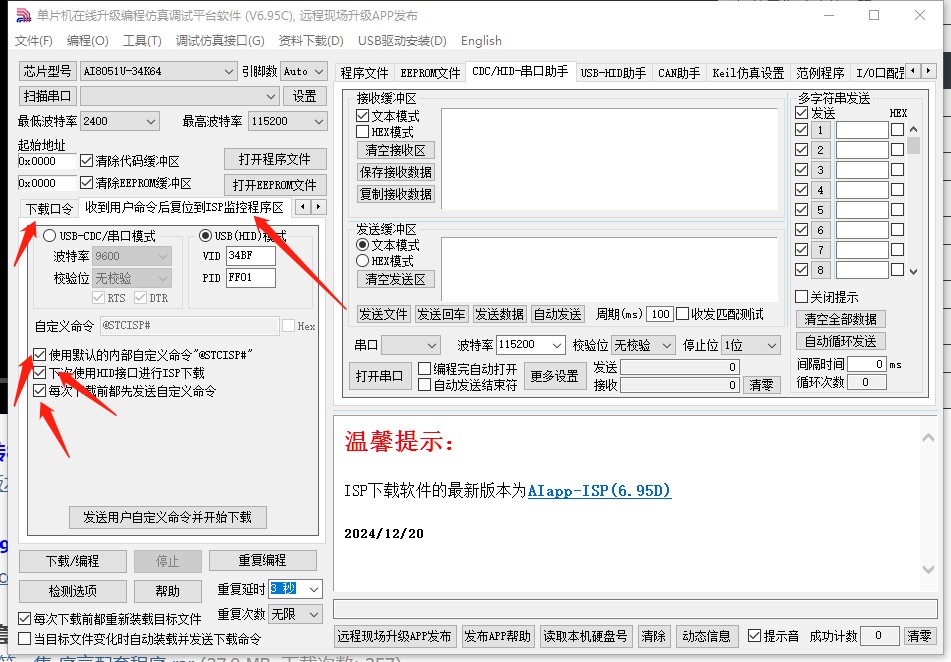

1.使用ISP中的下面的选项：

2. 在源代码中，编写特定的代码，第一次下载还是需要手动断电上电，之后就可以持续自动下载。

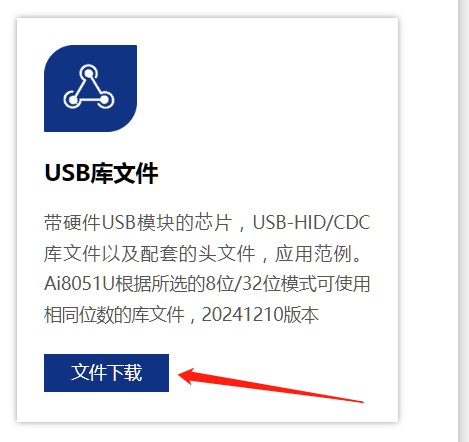

A：需要下载库文件：


B：示例代码：

#include "ai8051u.h"                        //调用头文件
#include "stc32_stc8_usb.h"                //调用头文件


char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
    P_SW2 |= 0x80;                //B7位写1，使能访问XFR

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
    EA = 1;                                                                                        //IE |= 0X80;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)
        {
            USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();
        }

                P40 = 0;        //P40端口输出0V
                P00 = 0;        //P00端口输出0V
                P02 = 0;        //P02端口输出0V
                //P01 = 0;        //P01端口输出0V
                //
        }
}


3.下载命令ISP软件工具中，默认的字串是：“@STCISP#”，可以自定义，但必须和源代码中一致，比如，在ISP软件工具中自定义为：“1234”，
源代码就要改为：char *USER_STCISPCMD = "1234";（见上面示例代码的此句的位置）

蒋***

蒋*** 发表于 2024-12-21 10:19
视频第四集《USB不停电下载程序》
概念：
1.使用ISP中的下面的选项：

视频第五集《C语言基础》
1.C语言 USB-CDC串口 printf函数的实现：

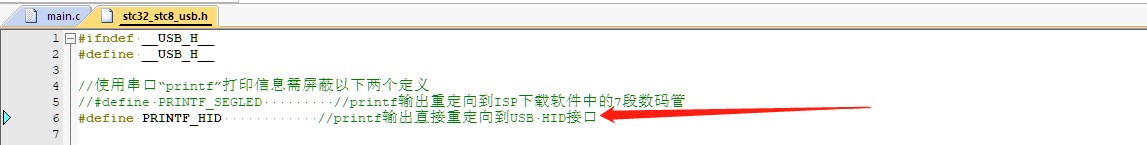

使用时只要打开宏定义屏蔽：

这里的printf函数的定义应该时封装在stc32_stc8_usb.LIb中，不是标准C的printf函数。

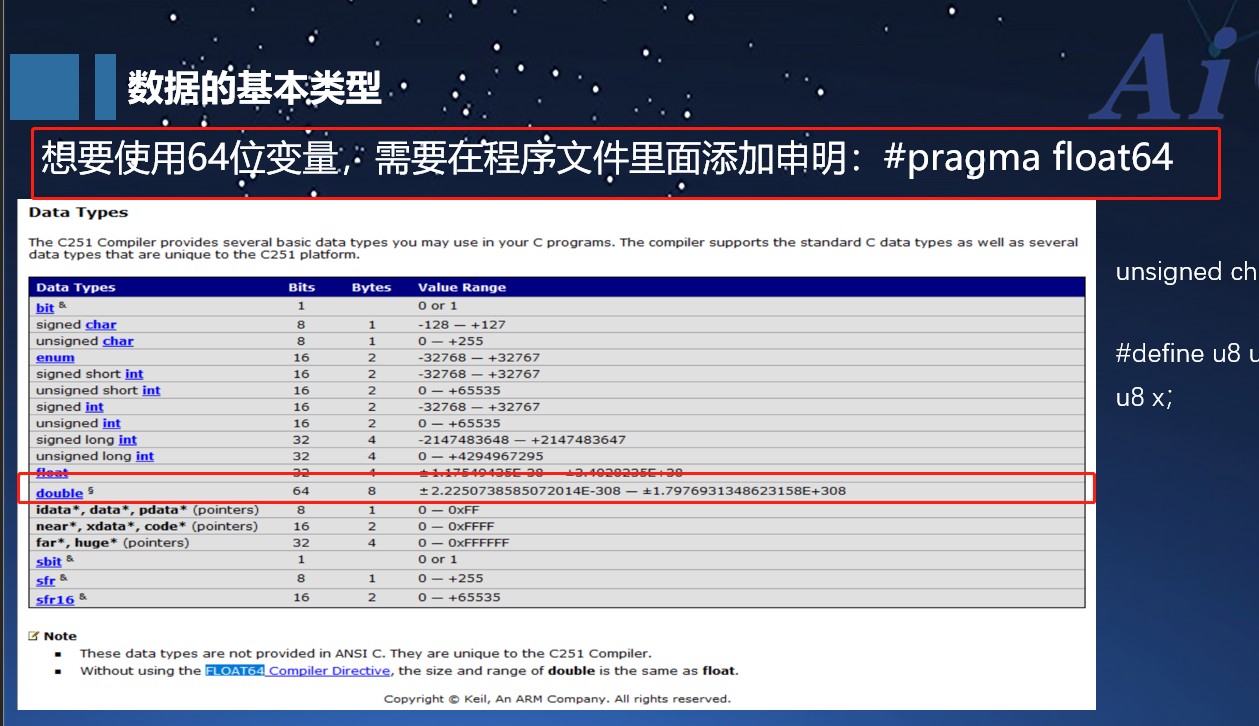

2.64bit 变量使用：

蒋***

蒋*** 发表于 2024-12-21 15:12
视频第五集《C语言基础》
1.C语言 USB-CDC串口 printf函数的实现：
使用时只要打开宏定义屏蔽：

视频第六集《I/O口的输入输出》
1.I/O口有4种工作模式：准双向/弱上拉；推挽输出强上拉；高阻输入；开漏模式。
2.MCU VDD的电压不能超过5.5V.
3.I/O口对GND极限电平不能超过VDD+0.3V。
4.I/O口有可由代码选择配置内部上拉电阻，内部下拉电阻。但在MCU上电瞬间，程序运行到I/O初始化有延时，所以根据具体设计，最好保留外部的上拉电阻或下拉电阻。

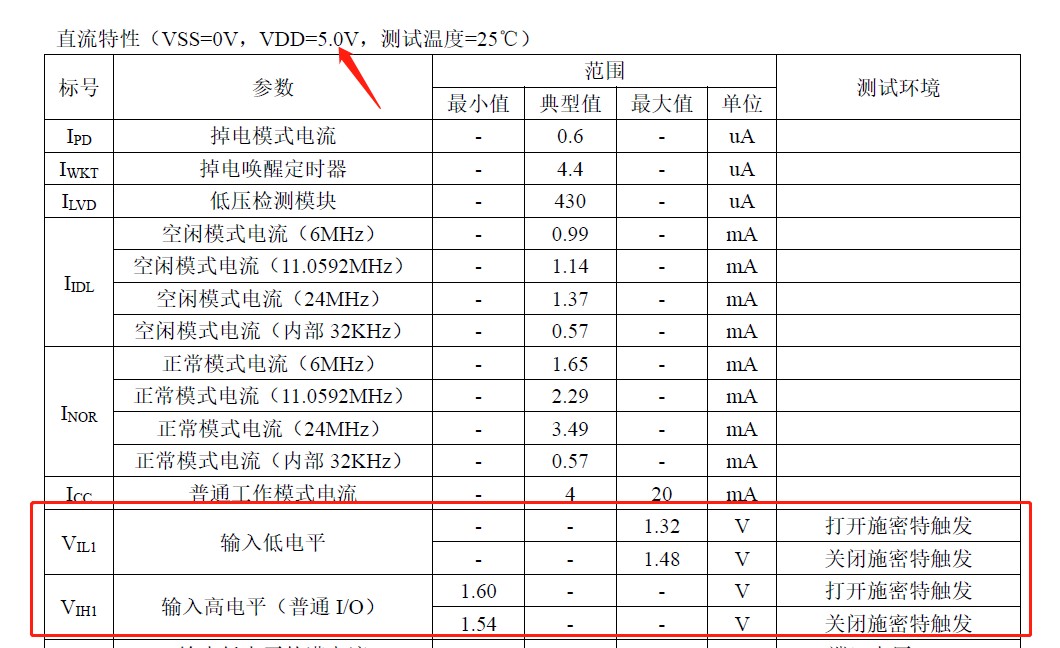

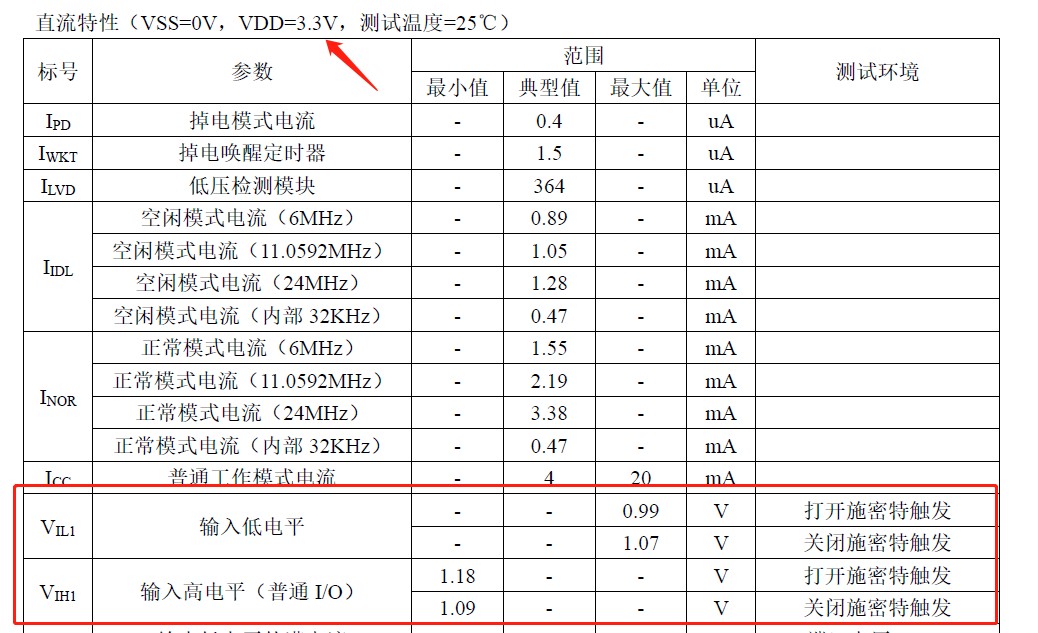

5.高低电平门限参数：




6.按键检测需要做消抖动。消抖动做法原理就是检测按下后，再延时一会。如何延时？用指令延时不可取，最好是定时器延时+中断。

蒋***

蒋*** 发表于 2024-12-22 09:41
视频第六集《I/O口的输入输出》
1.I/O口有4种工作模式：准双向/弱上拉；推挽输出强上拉；高阻输入；开漏模 ...

视频第七集《定时器中断》
1.定时器数量：6个。
2.定时器工作模式：

3.ISP软件工具有定时器延时的代码生成功能。
4.有个需要注意的问题：

5.定时器的计算公式：

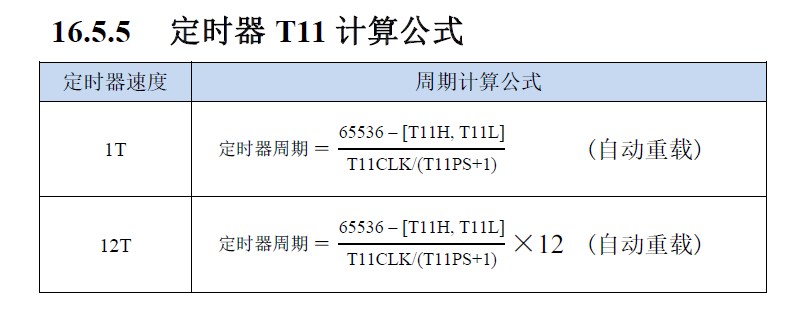

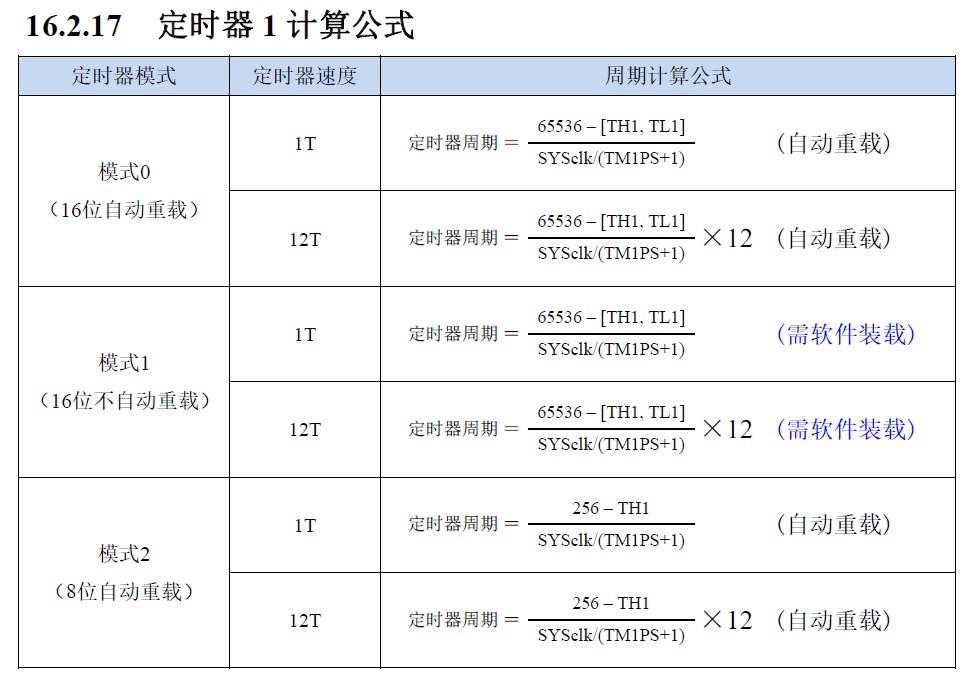

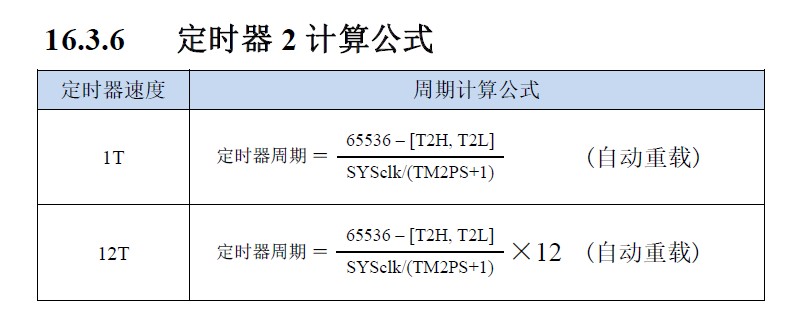

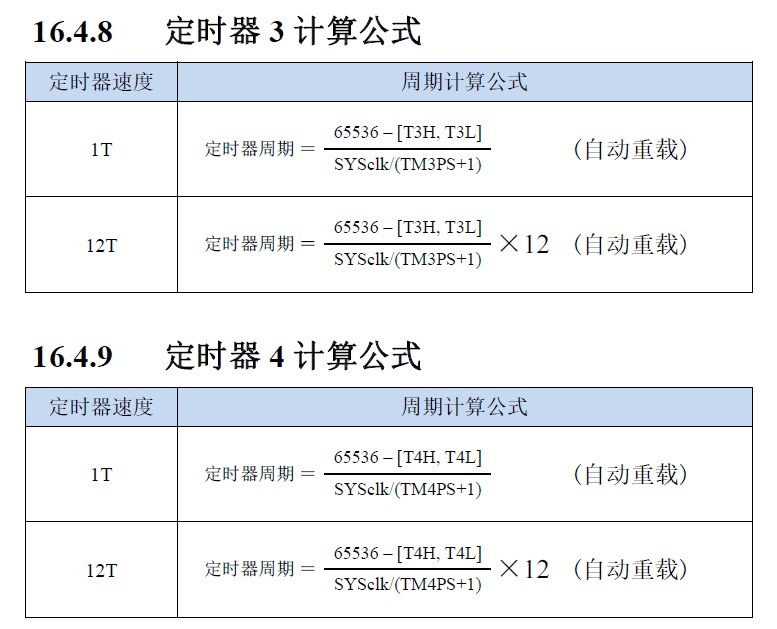

蒋***

蒋*** 发表于 2024-12-22 10:27
视频第七集《定时器中断》
1.定时器数量：6个。
2.定时器工作模式：

视频第八集《时间计时器周期性调动任务》
1.数组概念：相同类型的变量集合，可以采用数组数组变量来写代码。
   关键词：相同类型的变量，集合，
   使用：可以通过:"数组名称[下标索引号]”下标寻址。
2.结构体概念：
   关键词：不同类型的变量，集合
   使用：可以通过 “结构体变量名称.成员名称“寻址。
3.结构体数组的周期性任务调用示例代码：

typedef struct
{
        u8 Run;               //任务状态：Run/Stop
        u16 TIMCount;         //定时计数器
        u16 TRITime;          //重载计数器
        void (*TaskHook) (void); //任务函数
} TASK_COMPONENTS;
void Task_Marks_Handler_Callback(void);
void Task_Pro_Handler_Callback(void);

static TASK_COMPONENTS Task_Comps[]=
{
//状态  计数  周期  函数

{0, 300,   300,   LED0_Blink},      /* task 1 Period： 300ms */
{0, 600,   600,   LED1_Blink},      /* task 1 Period： 600ms */
{0, 900,   900,   LED2_Blink},      /* task 1 Period： 600ms */
{0, 10,    10,    KEY_Task},      /* task 1 Period： 600ms */
};

u8 Tasks_Max = sizeof(Task_Comps)/sizeof(Task_Comps[0]);

//========================================================================
// 函数: Task_Handler_Callback
// 描述: 任务标记回调函数.
// 参数: None.
// 返回: None.
// 版本: V1.0, 2012-10-22
//========================================================================
void Task_Marks_Handler_Callback(void)
{
    u8 i;
    for(i=0; i<Tasks_Max; i++)
    {
        if(Task_Comps.TIMCount)      /* If the time is not 0 */
        {
            Task_Comps.TIMCount--;   /* Time counter decrement */
            if(Task_Comps.TIMCount == 0) /* If time arrives */
            {
                /*Resume the timer value and try again */
                Task_Comps.TIMCount = Task_Comps.TRITime;
                Task_Comps.Run = 1;      /* The task can be run */
            }
        }
    }
}

//========================================================================
// 函数: Task_Pro_Handler_Callback
// 描述: 任务处理回调函数.
// 参数: None.
// 返回: None.
// 版本: V1.0, 2012-10-22
//========================================================================
void Task_Pro_Handler_Callback(void)
{
    u8 i;
    for(i=0; i<Tasks_Max; i++)
    {
        if(Task_Comps.Run) /* If task can be run */
        {
            Task_Comps.Run = 0;      /* Flag clear 0 */
            Task_Comps.TaskHook();   /* Run task */
        }
    }
}


在定时器中断服务函数中调用：”Task_Marks_Handler_Callback()”   //系统计时
在主无限循环中调用：“Task_Pro_Handler_Callback()”                       //执行功能函数
学习本集视频的最大收获是：学到了一种编程分层思想：将功能执行这个层次，用时间计时器周期性调动的做法搭成一个固定框架，在执行功能函数中操控结构体变量就实现了功能，好处：
1.功能增加，减少，只要增加或减少结构体变量的定义就能实现，程序架构没有变。

2.不同的功能执行代码相互独立，而且不同的功能之间不会相互阻塞。
