Ai8051U-LQFP48 转 89C52-DIP40 核心板测试分享

在论坛转转逛逛，突然发现我喜欢的【STC单片机】出活动啦！

以前把玩的单片机，从认识起，接触到的都是DIP40封装的，这好巧不巧，突然发现STC这次推出了

【Ai8051U-LQFP48 转 89C52-DIP40 核心板】，

搭载的CPU竟然是非常先进的工艺和具有强大的功能，

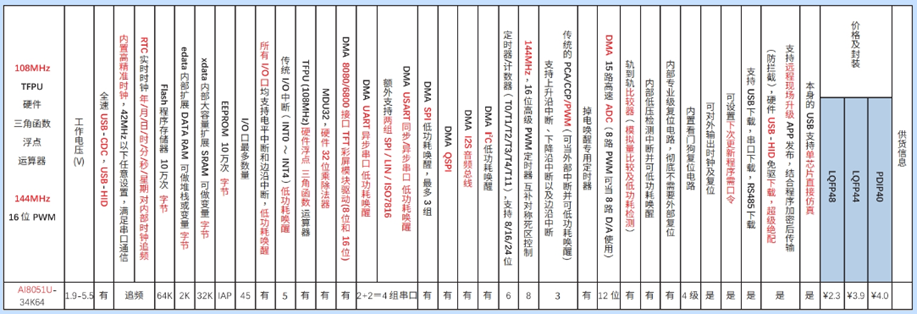

简要摘录了下它和目前流行的同类型处理器比较说明：

Ai8051U-LQFP48, 比普通 M0/M3，比 32F103C8T6 强太多的地方：

1.Ai8051U有TFPU@120MHz, 算力比他强, uS级硬件三角函数/浮点运算器；

2.Ai8051U的抗干扰比他强；

3.Ai8051U的内部复位是专业级的复位电路，彻底省外部复位；

4.Ai8051U的内部时钟完全满足串口通信要求,4组串口；

5.Ai8051U-LQFP48有 QSPI, i8080/M6800-TFT 接口，32F103C8T6没有;

6.Ai8051U的PWM支持硬件移相@120MHz，DMA 可以 外设直接到外设，P2P

7.Ai8051U是 34K SRAM，64K Flash

8.Ai8051U是 自带硬件USB, 1个芯片就能直接USB连接电脑仿真/下载，全球唯一

而且----Ai8051U-LQFP48， RMB2.3含税！！

实在令人心动 ！ 比DIP40封装的还便宜 ！

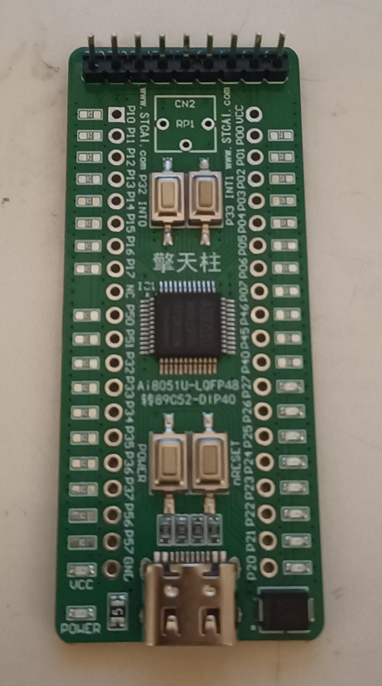

迫不及待联系片区经理，很快两天后就收到了包装精美的【Ai8051U-LQFP48 转 89C52-DIP40 核心板】

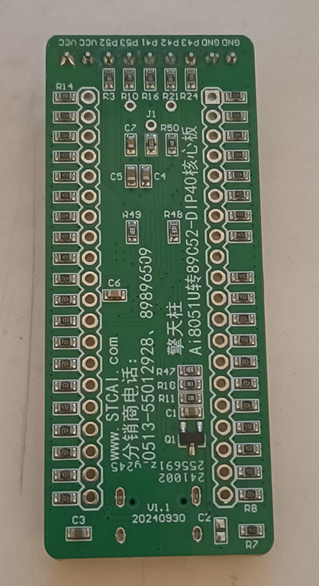

这个PCB板子上除了包含核心Ai8051U、核心按键、下载口等最小系统而外，还贴心的把我最喜欢的IO口状态指示灯焊接上了一组，一些微小的阻容元件，也都细心的全部焊接完！她引出了几乎所有的IO，对常用的IO设计了电平指示电路，虽然电路简单，但是却是我一直以来都想要拥有的端口指示功能！我非常喜欢她。

这个转接板由于转接成DIP40，我可以让她搭载在我以前学习C51单片机时使用的各种实验板、各种最小系统板上。用于实验和开发都非常的方便！

这两天，我也开始学习这个强大的Ai8051U，因为STC我一直使用C51（keil），为了学习她，现在开始接触新的C251。

其实他们俩核心内容都差不多，感觉就是一个8位，一个32位，C251功能更强大些，支持的更多些，专门为强大的CPU编程和仿真！

查看说明书，发现她支持多种下载方式简要记录如下（结合坛主的详细说明）：

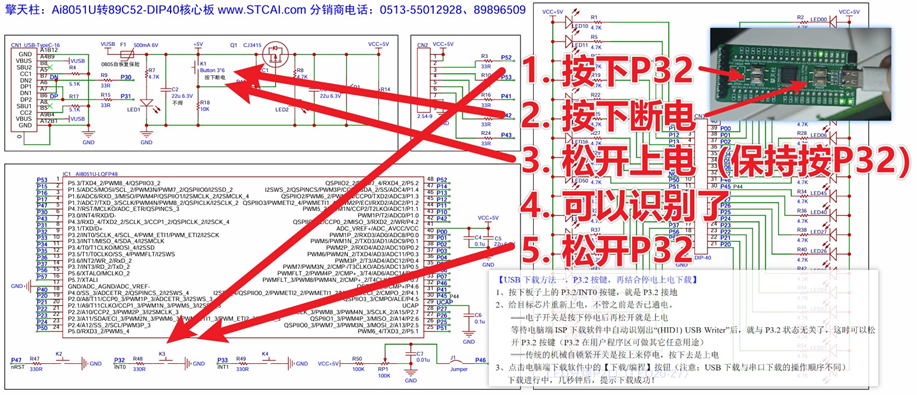

【USB 下载方法 一，P3.2 按键，再结合停电上电 进自带USB直接下载】
1、按下板子上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
电子开关是按下停电后, 再松开就是上电
等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，
就与 P3.2 状态无关了，这时可以松开 P3.2 按键
(P3.2 在用户程序区可做其它任意用途)
传统的机械自锁紧开关是按上来停电，按下去是上电
3、点击电脑端下载软件中的【下载/编程】按钮
(注意:USB 下载与串口下载的操作顺序不同)
下载进行中，几秒钟后，提示下载成功!

【USB 下载方法 二，复位管脚低电平复位， 进自带USB直接下载】
USB 连接好并已上电的情况下，外部按键复位也可进入 USB 下载模式，
注意:P4.7-nRST 出厂时默认是 P4.7-I/0 功能，
要改为复位功能，需 ISP 烧录时取消 设置复位脚用作 I/0口，停电一次再上电才生效，
程序区中用户程序也可改为复位脚或 I/0，这个立即生效。
1、按下 P4.7-nRST 外接的低电平复位按键复位 MCU，松开复位键，
MCU从系统程序区启动，判断是否要下载用户程序，
等待电脑端 ISP 下载软件中自动识别出“(HID1)USB writer”后
2、点击电脑端下载软件中的【下载/编程】按钮下载进行中，
几秒钟后，提示下载成功!

【USB 下载方法 三，从用户程序区软复位到系统区下载】
USB 连接好并已上电的情况下，
从用户程序区软复位到系统区也可进入 USB 下载模式
1、在用户程序区运行软复位到系统区的程序，
就是IAP CONTR 寄存器送 60H。
等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后
2、点击电脑端下载软件中的【下载/编程】按钮
下载进行中，几秒钟后，提示下载成功!

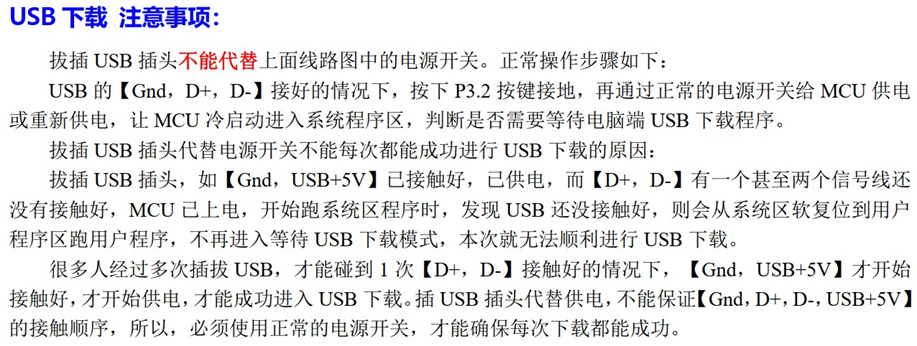

值得注意的是，她的下载操作有以下几点需要注意，特别是按键松开顺序（摘自坛主的详细说明）：

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=11009&extra=&page=1 （这是博主的原贴地址，感谢博主提供的教程）

然后，又在合适的地方看见“冲哥出品的，《8051U深度入门到32位51大型实战教学视频》”，哪叫一个及时，我正是对新的ISP下载软件摸索的云里雾里的时候，就讲到了该软件的入门操作方法，那叫一个顺溜。其中对下载时有些关键参数需要设置的地方重点讲解！让8051U随时随地都可以变换运行模式，支持更多的外设。感觉国芯论坛，国芯技术强大的不要不要的！

核心板需要用到type-c接口，直接就可以用手机充电数据线联接电脑USB口，既是供电线，又是数据传输，无需USB转串口、USB转TTL接口了，Ai8051U自带！！！

插上线，核心板电源指示灯和VCC首先亮起来，接在P2口的8个LED ，流水灯运行效果就出来了。应该是出厂测试程序。按照联机方法，按下“power”键，按下“P32”键，接着松开power”键，松开“P32”键，电脑很快识别出新硬件，被“AIapp-ISP-v6.94Y”下载软件成功捕获，获取到了“（HID1）USB-Writer”串行通信接口，下载窗口提示等待状态。

接下来，就是编程。用keil C251编辑了一个最简单的工程，也是利用核心板现有的按键和LED灯吧。就让她增加一些功能，两个按键按普通IO控制多花样流水灯，P32按键控制花样模式+，P33控制花样模式-。同时开启nRESET按键功能（默认是IO）。这样，该核心转换板所有的按键和P2端口就可以简单的测试完毕。

通过简单测试，发现该Ai8051U-LQFP48 转 89C52-DIP40 核心板****速度特别快，

我反复修改IRC频率，在结合程序中延时，到达了满意效果！当然我还发现这颗U，非常神奇的 地方！那就是她支持自定义修改系统运行速度（即IRC内部频率调节），在下载界面非常容易得就可以让单片机改变运行速度，而不必修改程序！这确实是一颗值得把玩的核心。
