STC8A8K64D引脚小问题

bjg***

单片机小白一枚，请教两个问题：

1、芯片的GND与ADC Agnd，在芯片内部是通的吗？

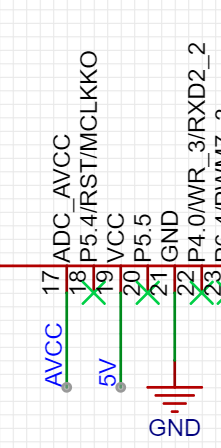

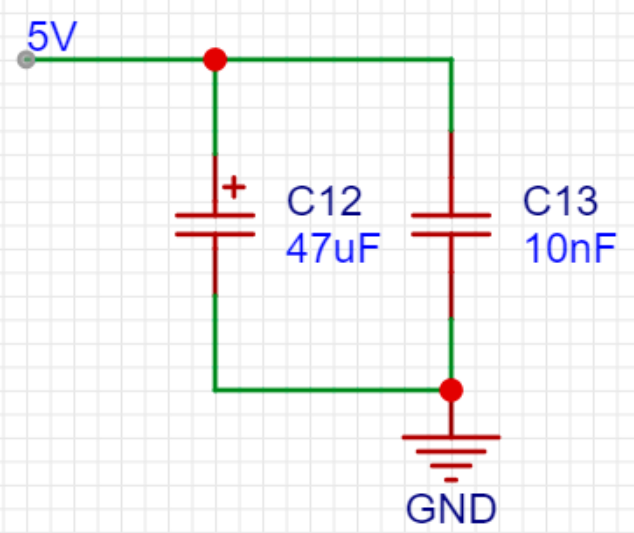

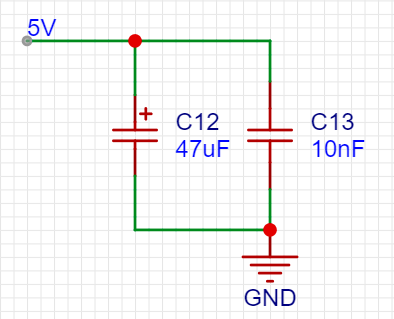

2、如图，由于焊接时把C12的正负极焊反，通电后，C12爆掉，这时会导致芯片损坏吗？测量VCC与GND已成通路。

国学***

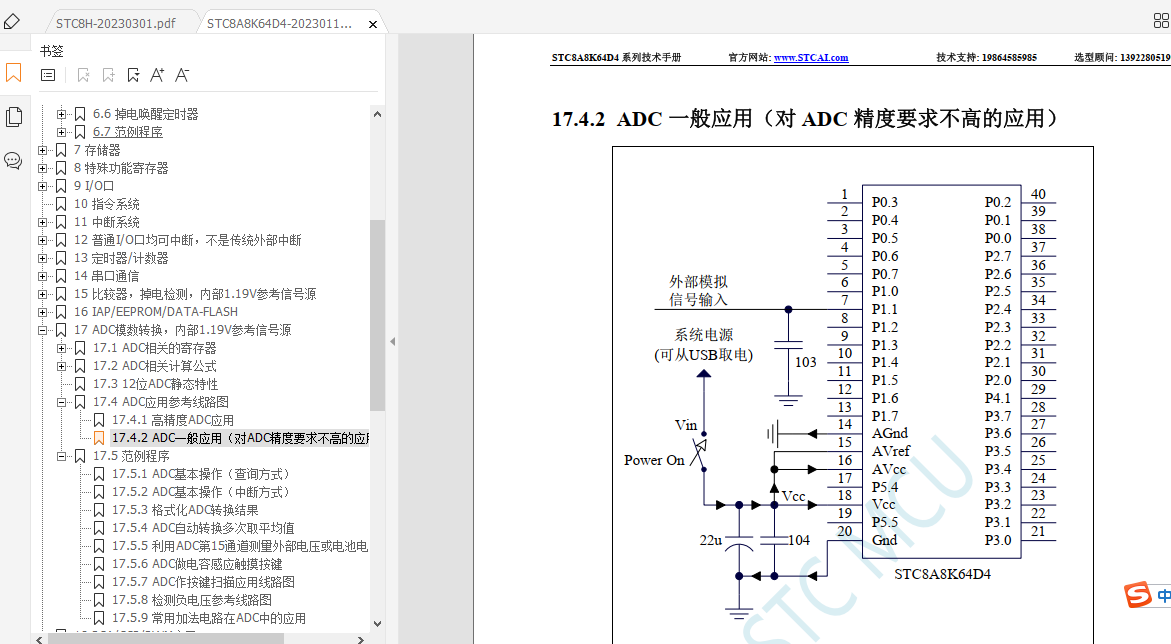

参考典型线路图

梁***

1、芯片的GND与ADC Agnd，在芯片内部不是通的，所以才会分别引出，通的话就不需要浪费1个脚，脚很宝贵的。
2、C12爆掉，只要电压没有超过5.5V，就不会导致芯片损坏吗。拆掉C12，焊上一个好的电容，再测量VCC与GND，如已成通路，则你的电源出现过高压(超过6V），MCU已经烧坏。
请在VCC与GND并联一个5.6V 1~5W稳压管，嵌位电压避免高压出现。两个电容尽量靠近MCU，C13最靠近MCU。

神***

如是小白，就将小白当到底，跟着老人用 RMB0.0285的无级性电容，
以后改用 无级性的 【22uF, 0603, 16v】的陶瓷电容，电源去耦足够了

神***

此处C5可以用无极性的 [22uF, 0603, 16V], RMB < 0.03
【22uF，0603，16V】, RMB0.028, 电源去耦主力电容价格稳定 - 电源/复位/省电模式/外部晶振内部时钟/PLL 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

电源并联的【5.6V / 5W 稳压管】响应时间测试结果：
稳压二极管的响应速度都小于1us，在电源中做嵌位，其响应时间是绰绰有余的。
