AI8051U实验箱学习记录

mill***

记录自己的学习心得，感谢STC公司提供平台

mill***

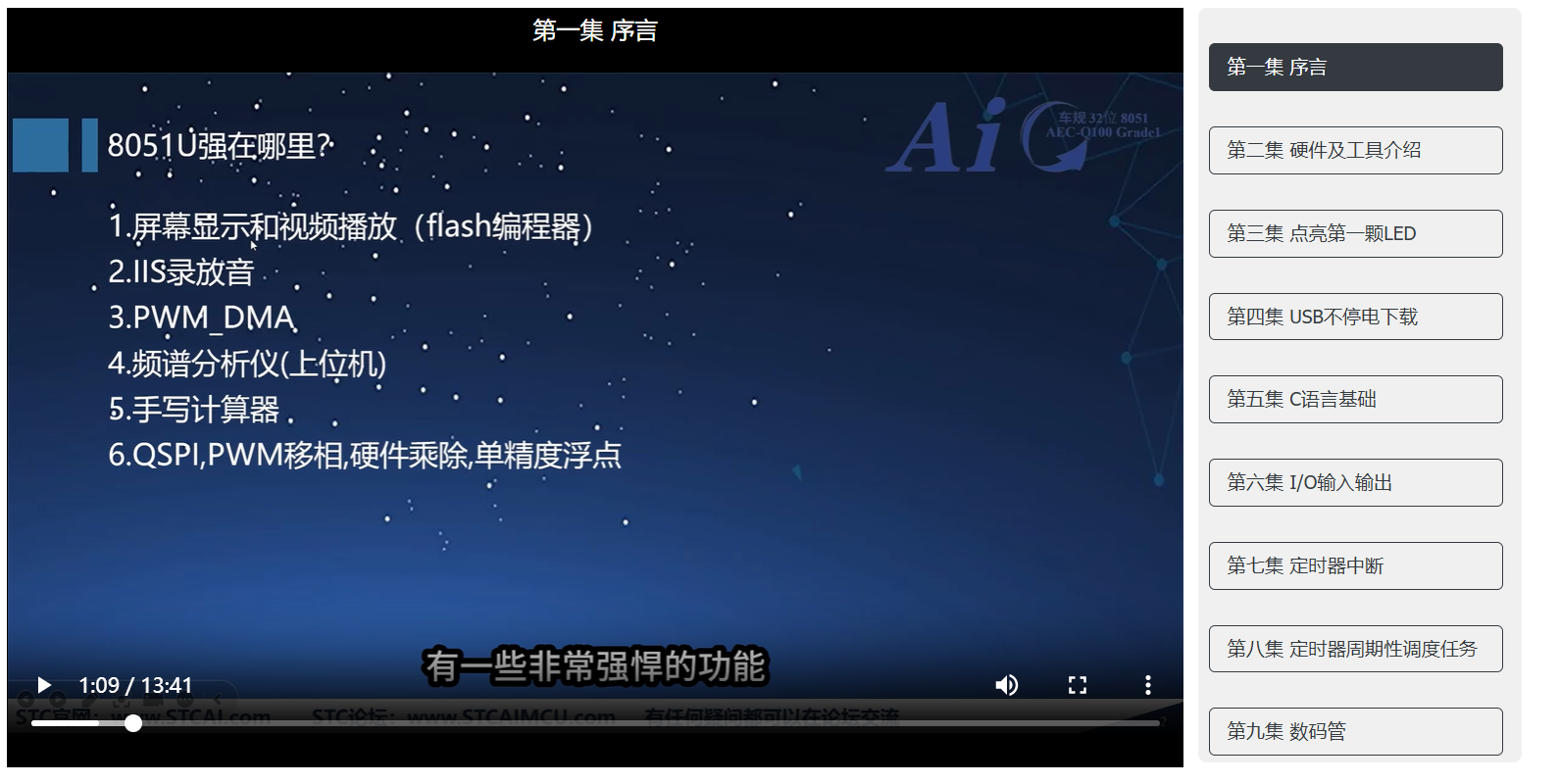

##### 第一集 序言

一.  8051比上一个STC32G强在哪里
1. 屏幕显示和视频播放
2. IIS录放音
3. PWM支持DMA
4. 可以做频谱分析仪
5. 可以通过AI实现手机计算器
6. 支持QSPI,PWM移相,硬件乘除,单精度浮点

二. Ai8051U简介
1. Ai8051U，USB 型 1T 8051，支持32位和8位指令集, RMB2.3
2. 管脚兼容: 89C52RC, 12C5A60S2
3. 要兼容 8位8051指令集， 可以用 Keil C51/IAR/SDCC 编译器
4. 要兼容 32位8051指令集，可以用 Keil C251 编译器，双核兼容设计 注意(虽然是双核但是不可同时使用)
5. RAM: 34K SRAM(2K edata, 32K xdata), 64K Flash TFPU@120MHz, 硬件浮点/硬件三角函数 运算器
6. DMA支持PWM, DMA支持外设直接到外设, P2P
7. 120MHz-PWM支持硬件移相，16位PWM; 真12位ADC
8. USB, 4组串口，12位ADC, 轨到轨比较器
9. QSPI, SPI, I2S, I2C, TFT-i8080/M6800 接口
10. 封装有: PDIP40，LQFP44，LQFP48

三. 其他
1. 通过冲哥的简单演示 充分认识了AI8051U强大的性能。
2. 看了试验箱就很想拥有。
3. 自带USB下载是真的方便 不再需要去加USB转串口芯片


jjlw***

666

mill***

#### 第二集     硬件及工具介绍

一.硬件介绍

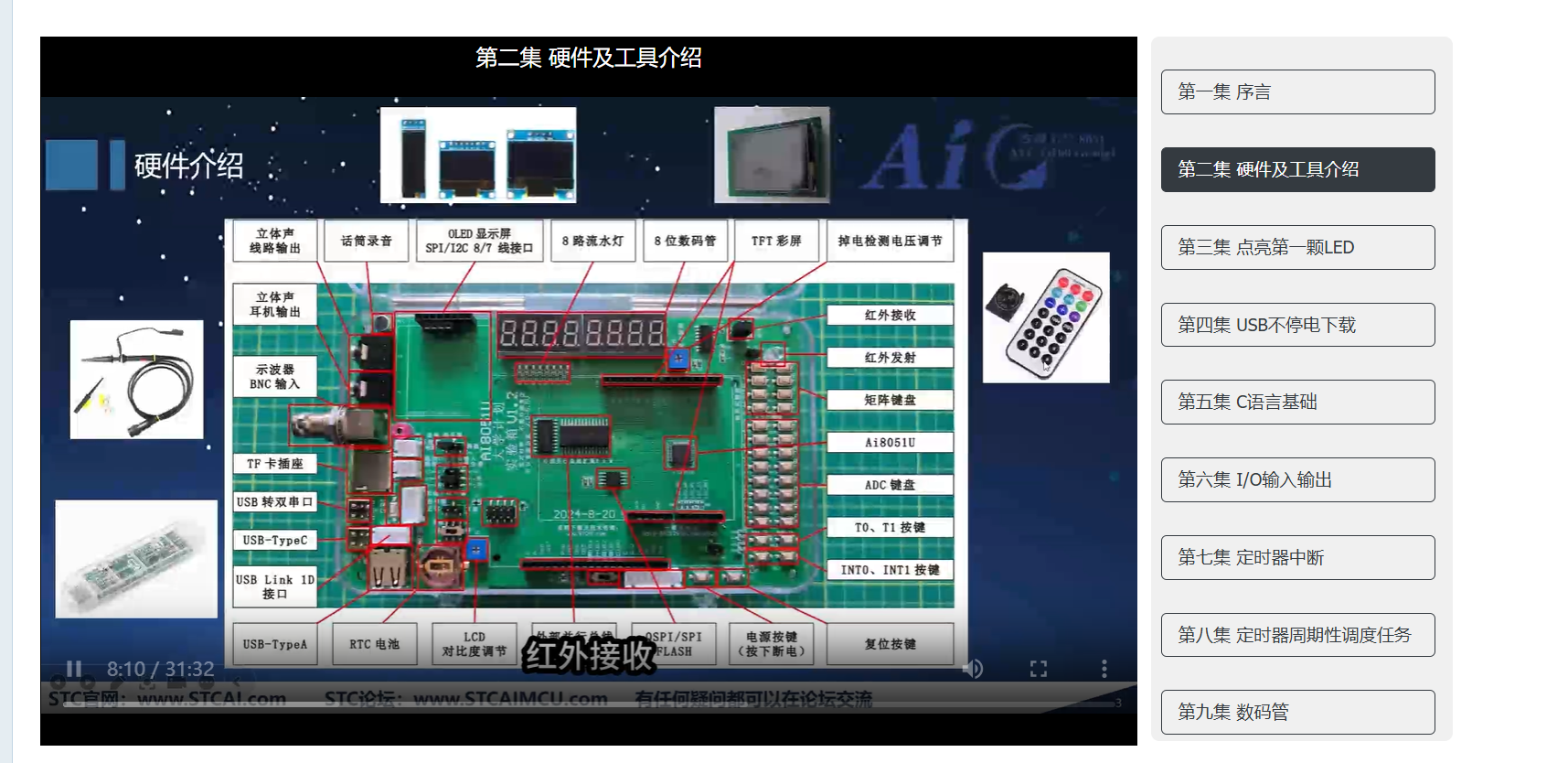

1. 冲哥介绍了这次的好工具<<AI8051实验箱>>
2. 实验箱每个部分都有详细介绍。
3. 自带USB_LIKE1D 官方的下载调试工具，并会附赠连接线
4. 自带TypeC 可代替自带USB_LIKE1D进行下载
5. 工具箱上面还带了个转串口芯片(STC家研发的) 兼容性最好 最高波特率（10Mbps）
6. 还带有TF卡插座，方便后面跑文件系统,真厉害,都上操作系统了？期待。
7. 还带示波器型号接口。
8. 有个耳机接口进行放音。
9. 带一个话筒进行收音。
10. 带有流水灯,特别方便进行流水灯开发(简单入门)
11. 冲哥说 板子上还带有8哥登儿(灯) 。
12. 还可以模拟掉电检测，可实现重要数据存储
12. 总结下来就是很牛，很牛，很牛。

二. 软件安装及配置
1. 软件使用的是Keil开发软件(国外的)
2. 可以到官网自行下载最新的即可,我这边想进行32BIT开发 所以我把C51和C251都下载并安装好了

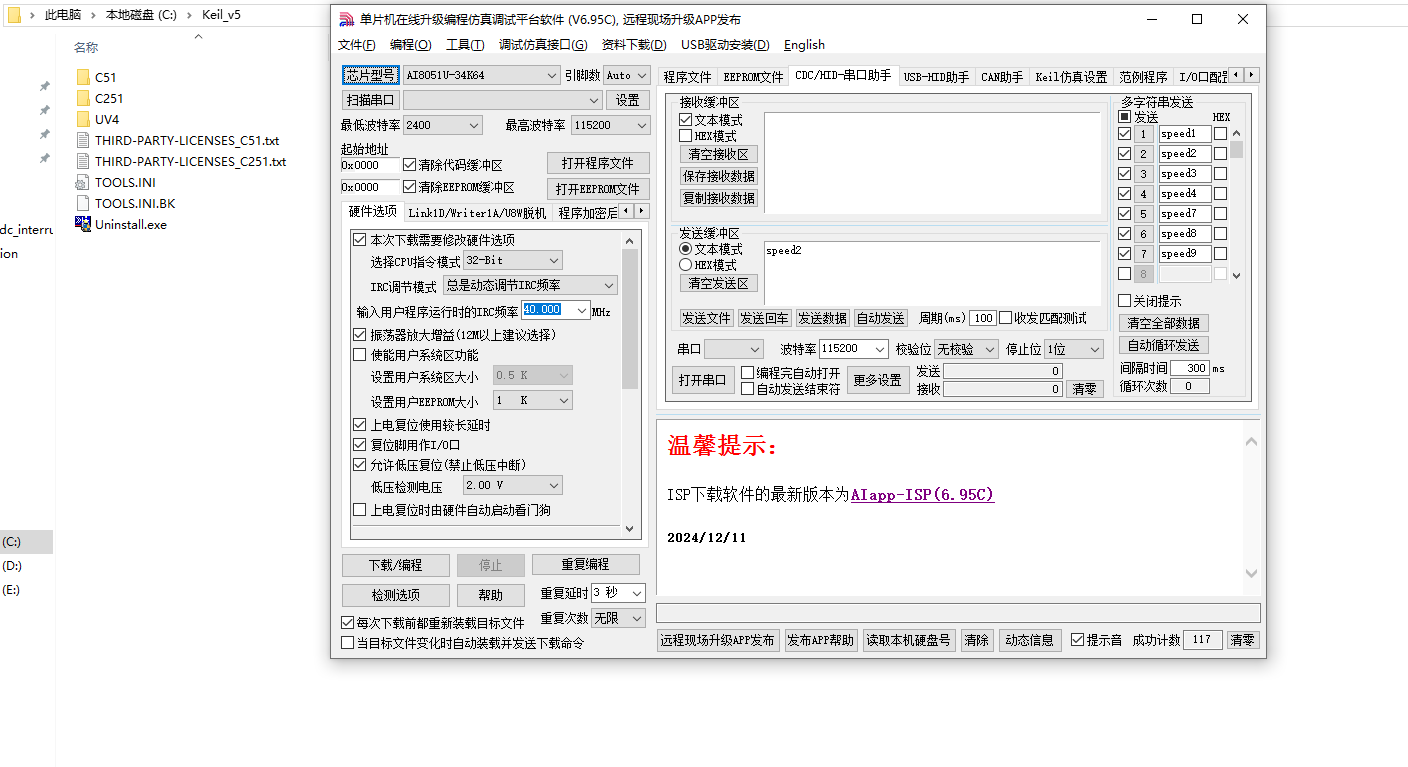

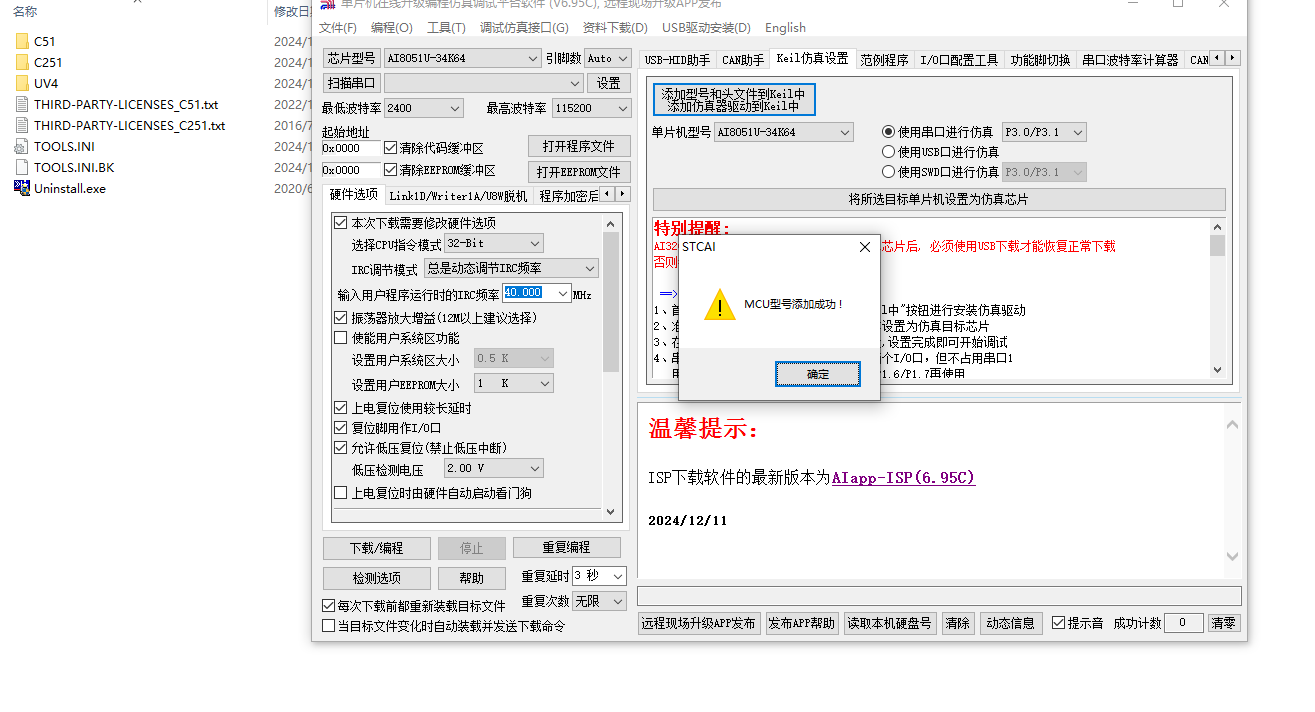

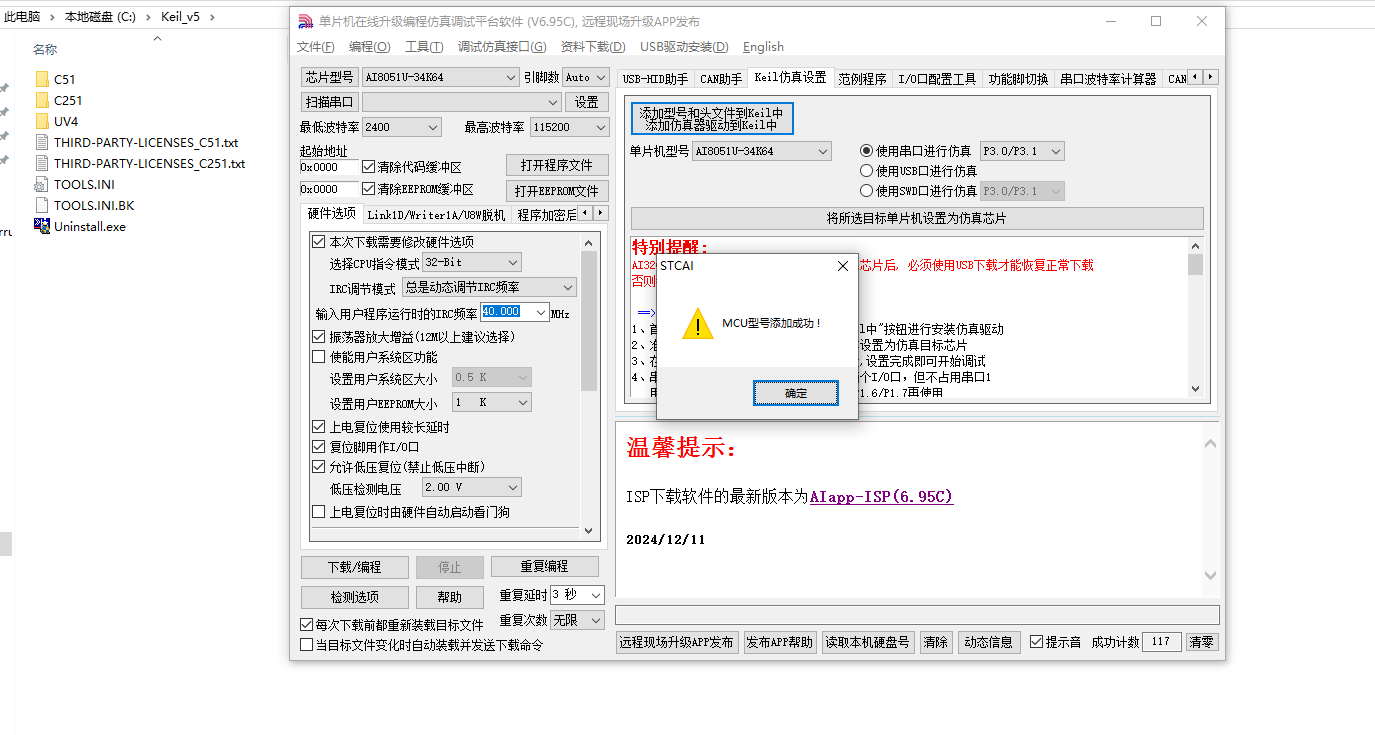

3. 软件安装好了以后还需要下载官方的AIapp-ISP-v6.95C软件进行头文件写入，这个软件很方便，做到了一件添加头文件,大致开了下官方自带的那个下载软件太强大了还有好多功能。

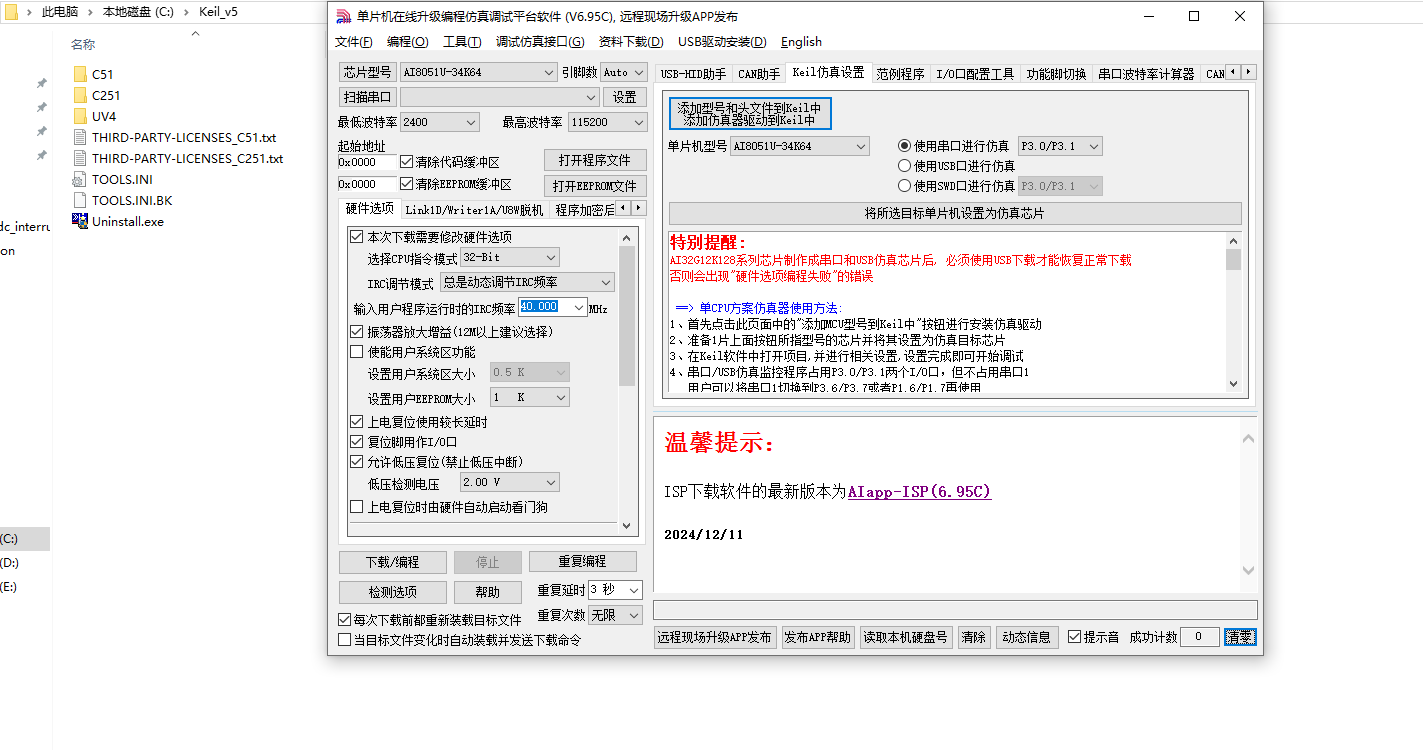

4. 因为Keil原生不支持31往后的中断向量,所以还需要安装 keil的中断扩展插件。不然编译会报错。
5. 将AI8051手册下载下来
6. keil没有lic的时候是有限制的，需要自行和谐。

三. 其他
1. 冲个演示了程序是怎么写入到单片机的
2. 总结一个就是强大，高效

mill***

jjlw*** 发表于 2024-12-16 15:20
666

不错,真的很6，很强大

mill***

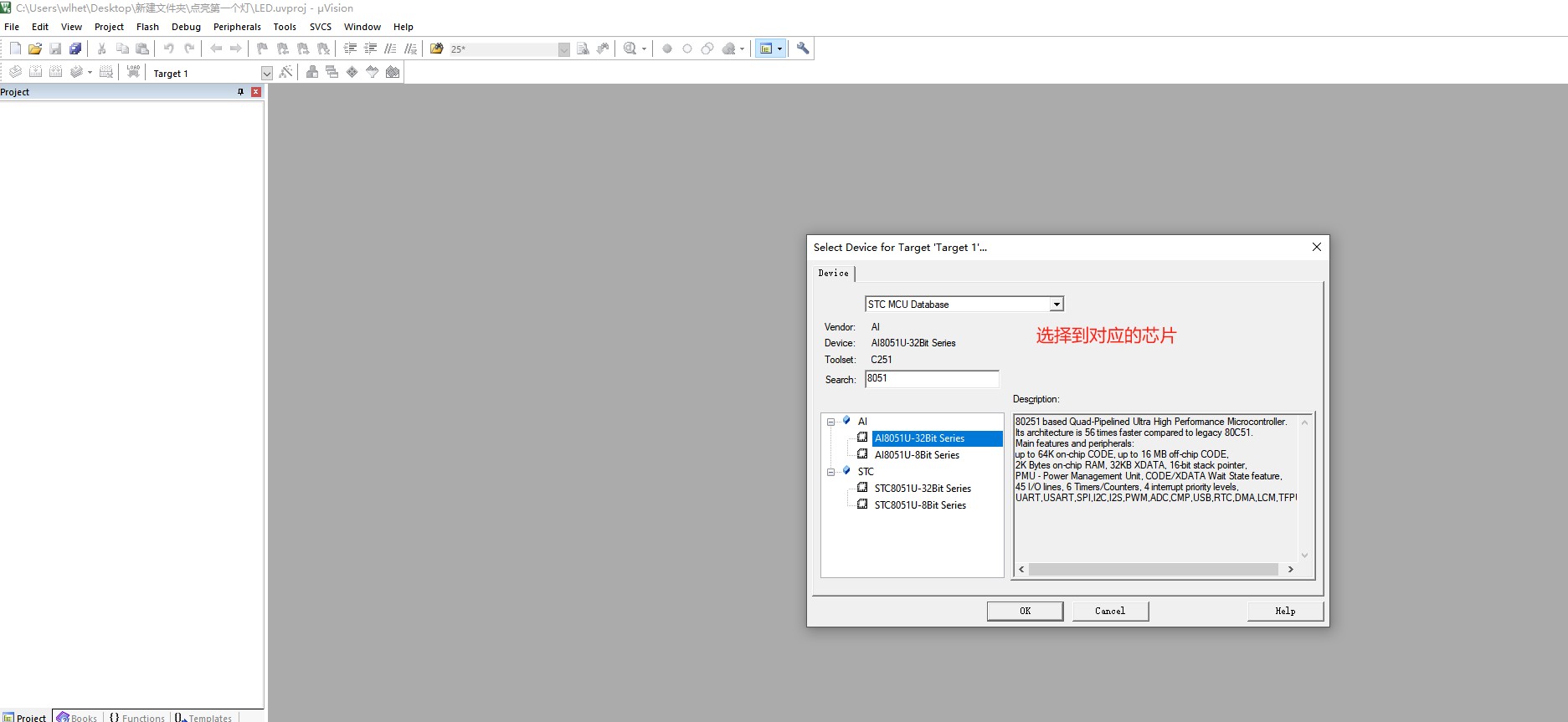

1.创建一个空白工程(手册6.5章节)

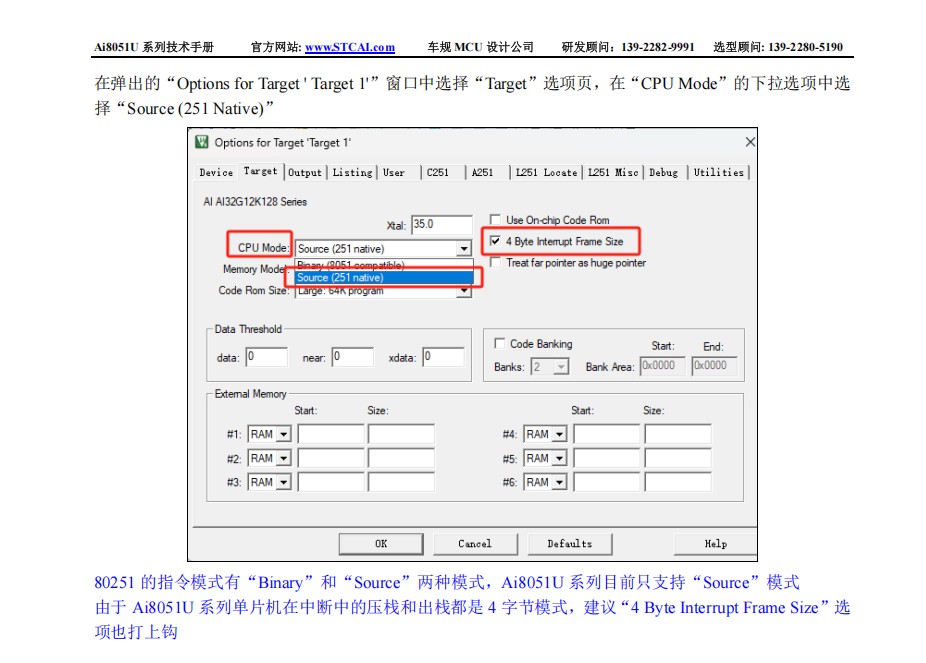

2.选择正确的MCU（AI8051U-32BIT）
3.并且设置项目的CPU mode 为Source模式
4. 勾选上4Byte Interupt Frame Size选项 (注意:因为中断是四个字节)
5.AI8051U系列的edata大小为2K。

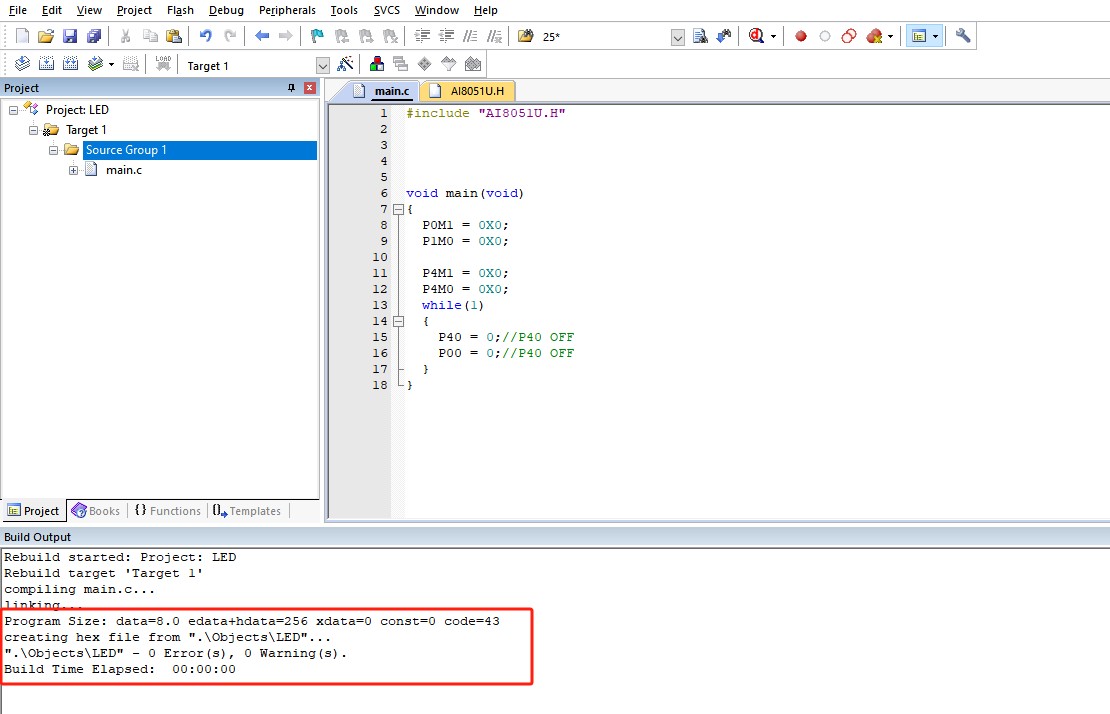

6.芯片上电默认是高阻输入的，我们需要设置为准双向口才能点灯 P0M1 = 0x0 P0M0 = 0x0  ; P4M1=0X0  P4M0=0X0 将P0和P4都设置为准双向口.

mill***

第四集 USB不停电下载

冲哥名言：哪怕梦想让我们拼的遍体鳞伤,这一次我们也要勇往直前

坚持学习

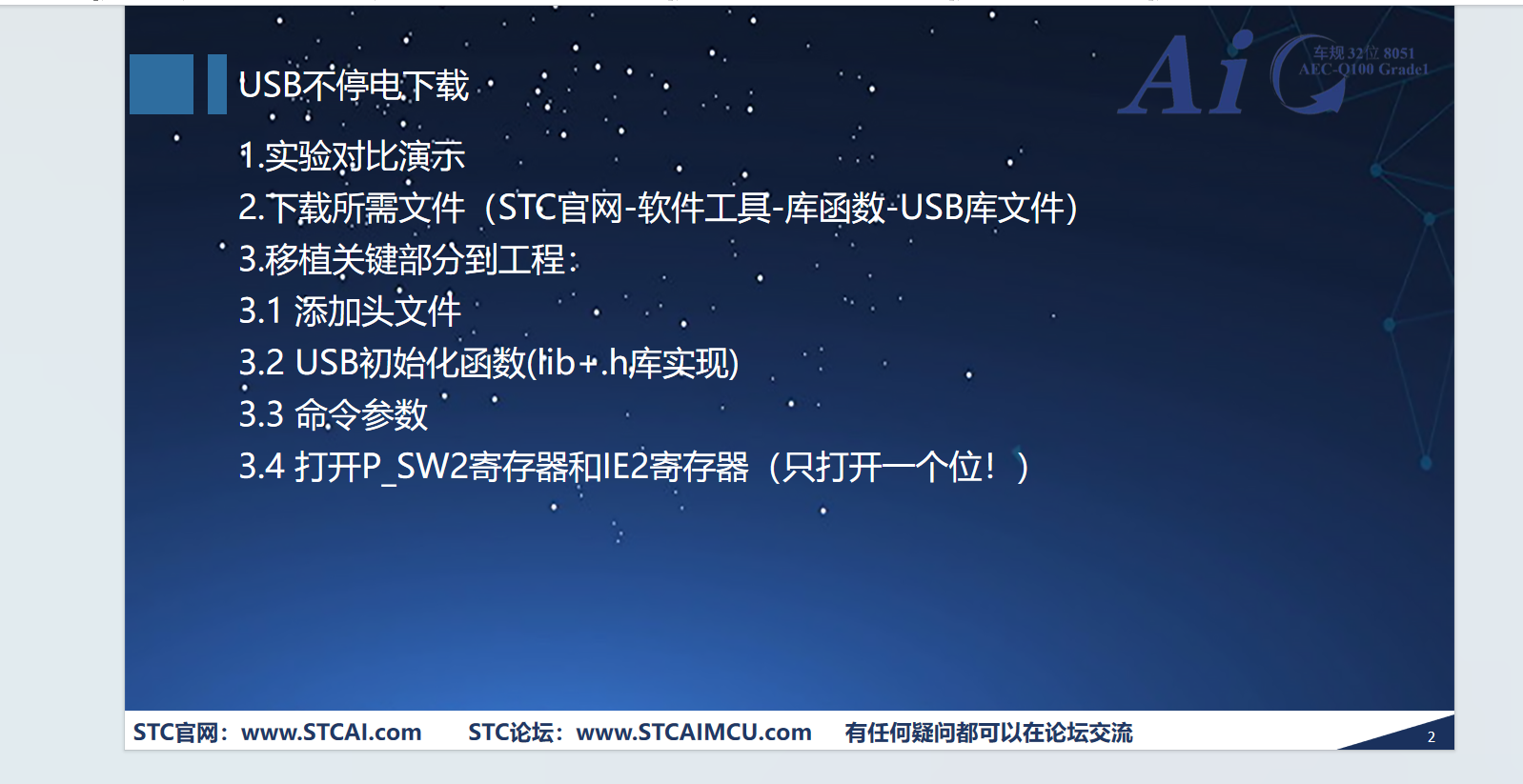

一. 官方的USB库文件下载
1. 在官网的工具库中下载USB函数库,8051U使用的是32G的库
2. 按照教程将关键的头文件及库文件复制到工程中去
3. 这里我图方便直接下载例程跟着操作了。

二. 关键部分

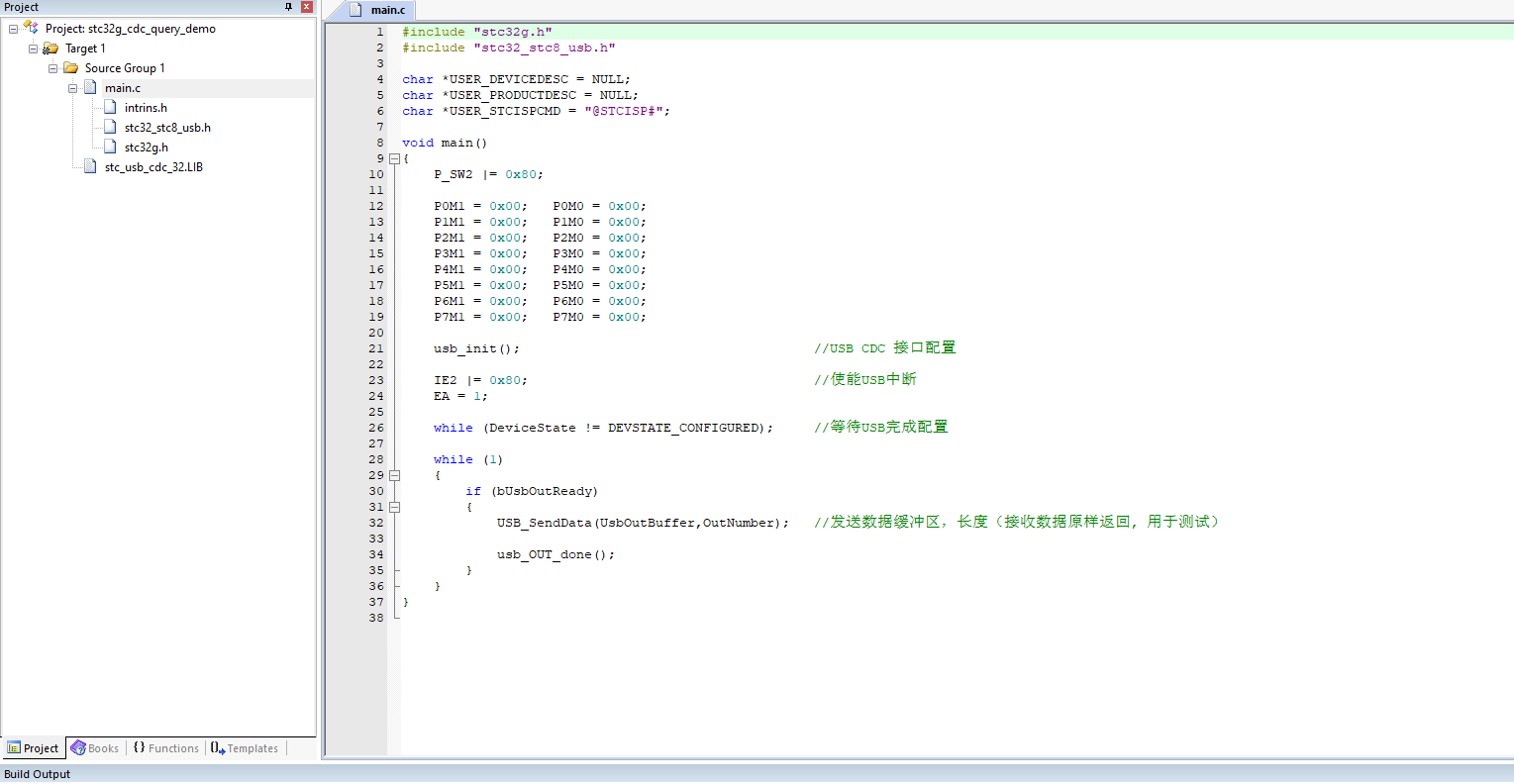

1. 使用串口"printf"打印信息需要屏蔽 #define PRINTF_SEGLED 和 #define PRINTF_HID两个定义
2. 三个指针 *USER_DEVICEDESC =NULL *USER_PRODUCTDESC=NULL *USER_STCISPCMD = "@STCISP#"
3. "@STCISP#"就是官方默认的下载命令字符串 有需要的话可以改成自己喜欢的 但是本次修改下次下载才生效的
4. 通过配置 IE2|=0X80 来进行USB中断使能
5. 切记不管使用什么中断 都必须要开启总中断 EA =1

mill***

第五集 C语言基础

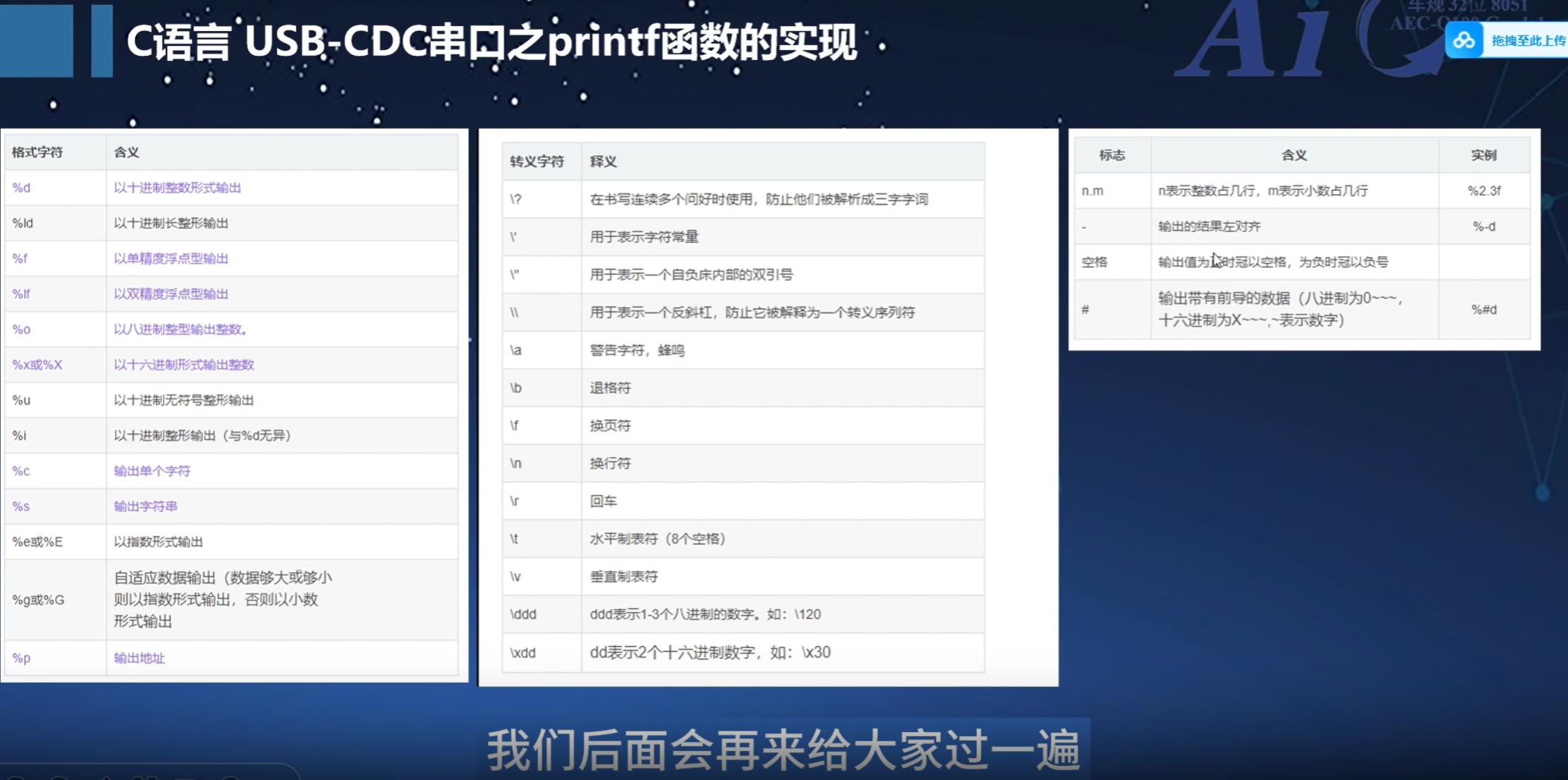

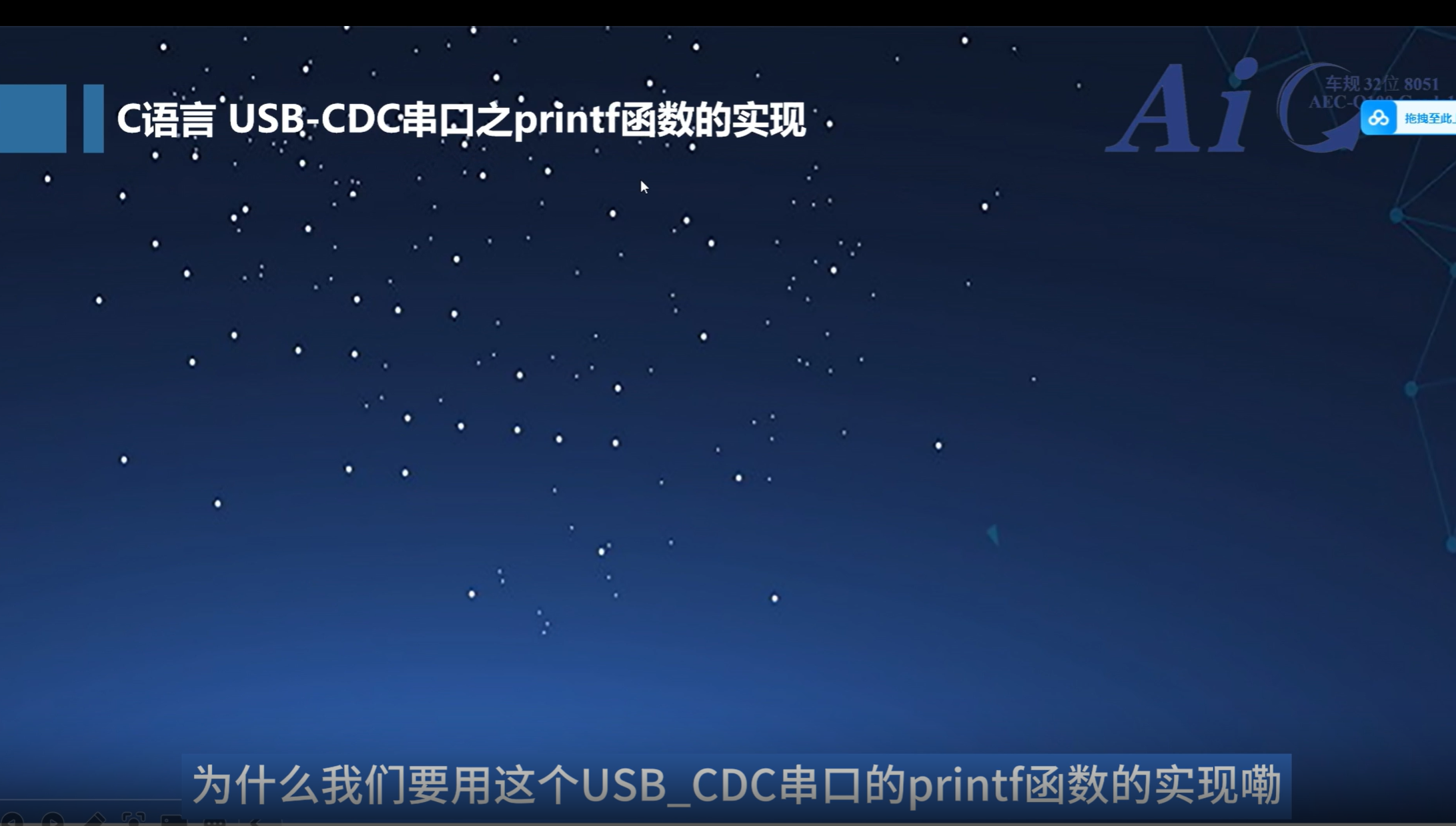

• 首先实现一下USB-CDC串口之printf函数实现 打开USB库中的PRINTF_HID宏定义 去掉//

还需要注意的点是 要等待USB完成配置才可以进行后面的操作。

mill***

第六集 I/O输入输出

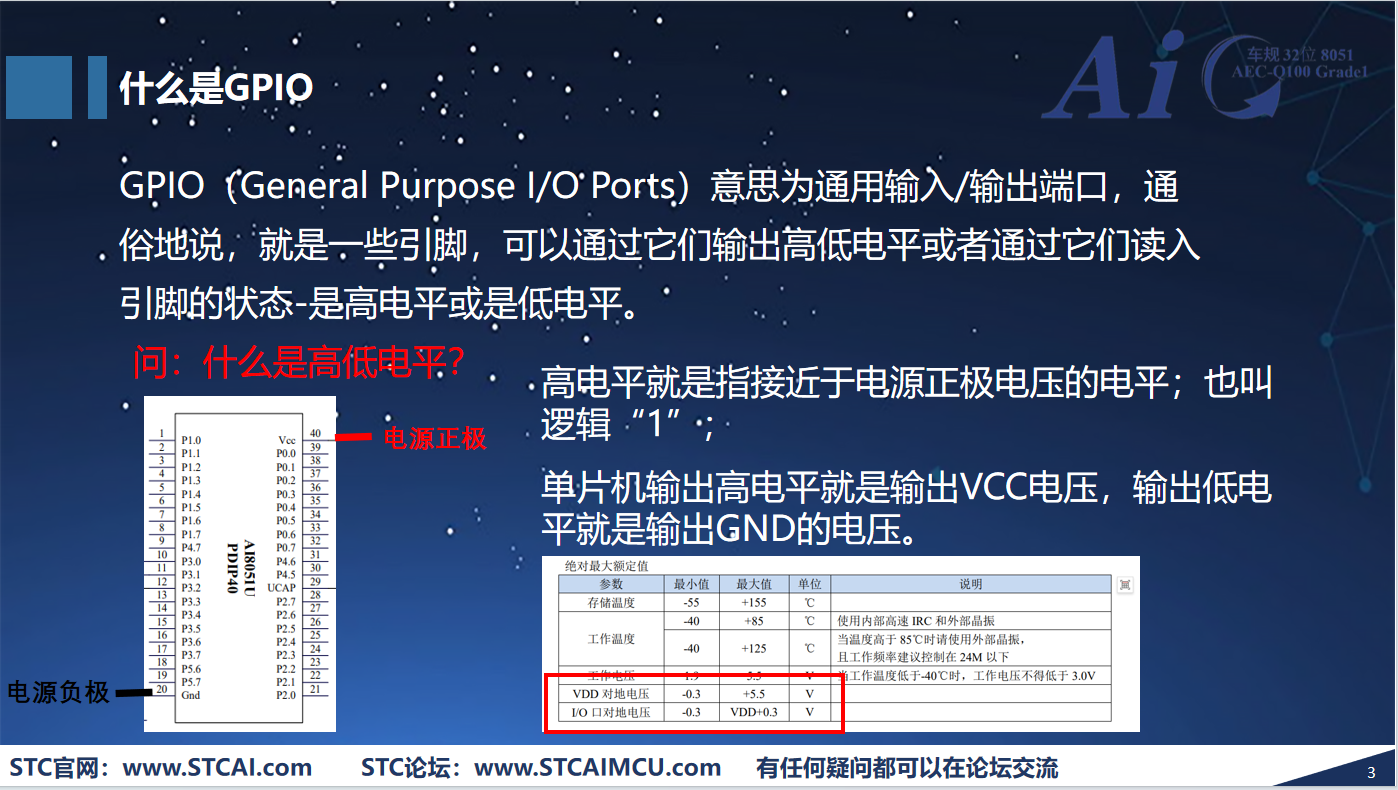

GPIO是指通用输入输出端口,就是一些简单的引脚

单片机的高电平表示逻辑“1” 低电平表示逻辑“0”

单片机高电平就是输出的VCC电压 低电平是GND

端口的输入输出模式有四种 1.准双向口 2.推挽输出 3.高阻输入 4.开漏模式

这些输入输出模式都是依靠PnM1和PnM0寄存器进行配置的。

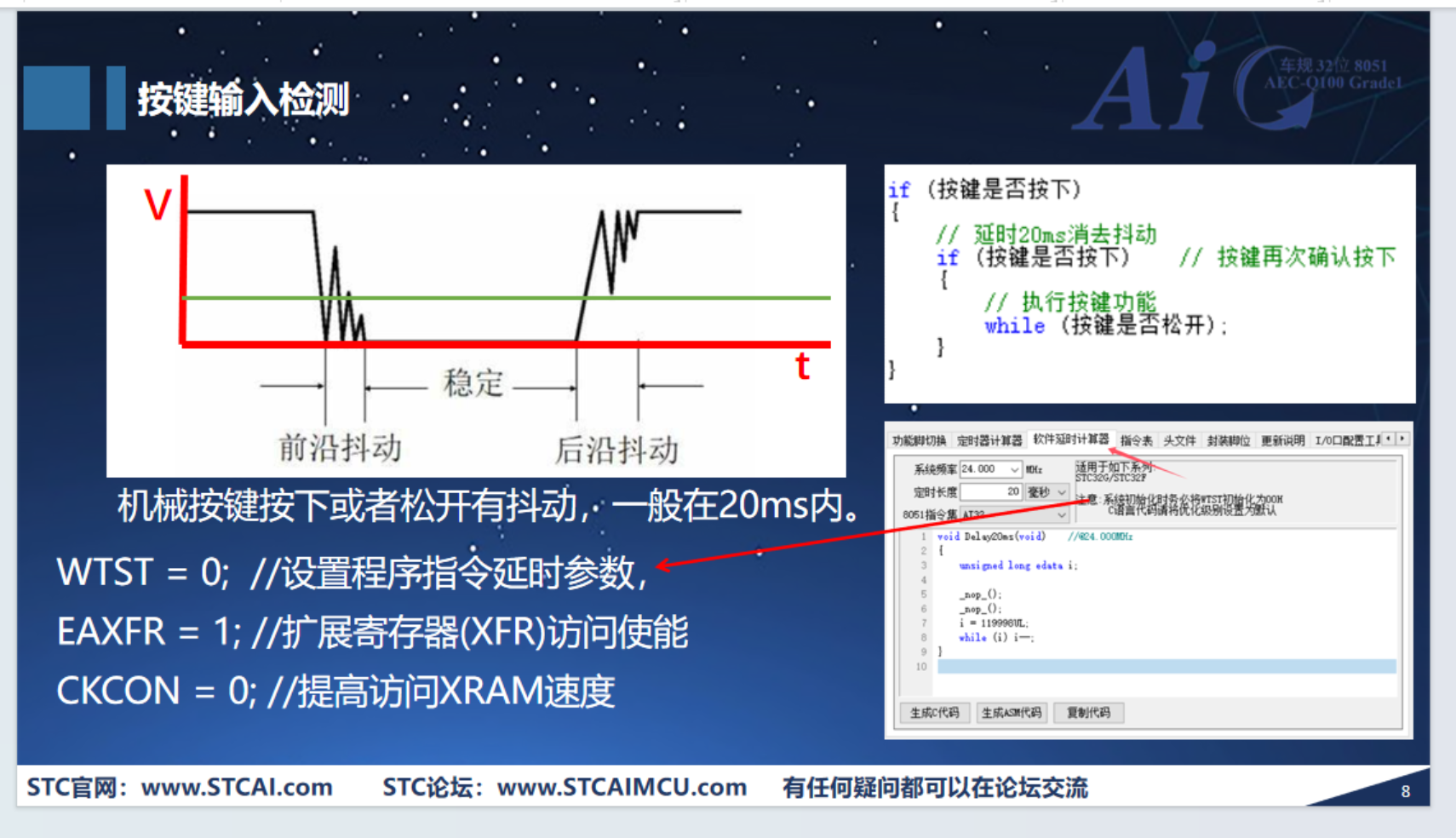

机械按键按下或者松开都会存在抖动,一般是20ms内需要进行消抖处理

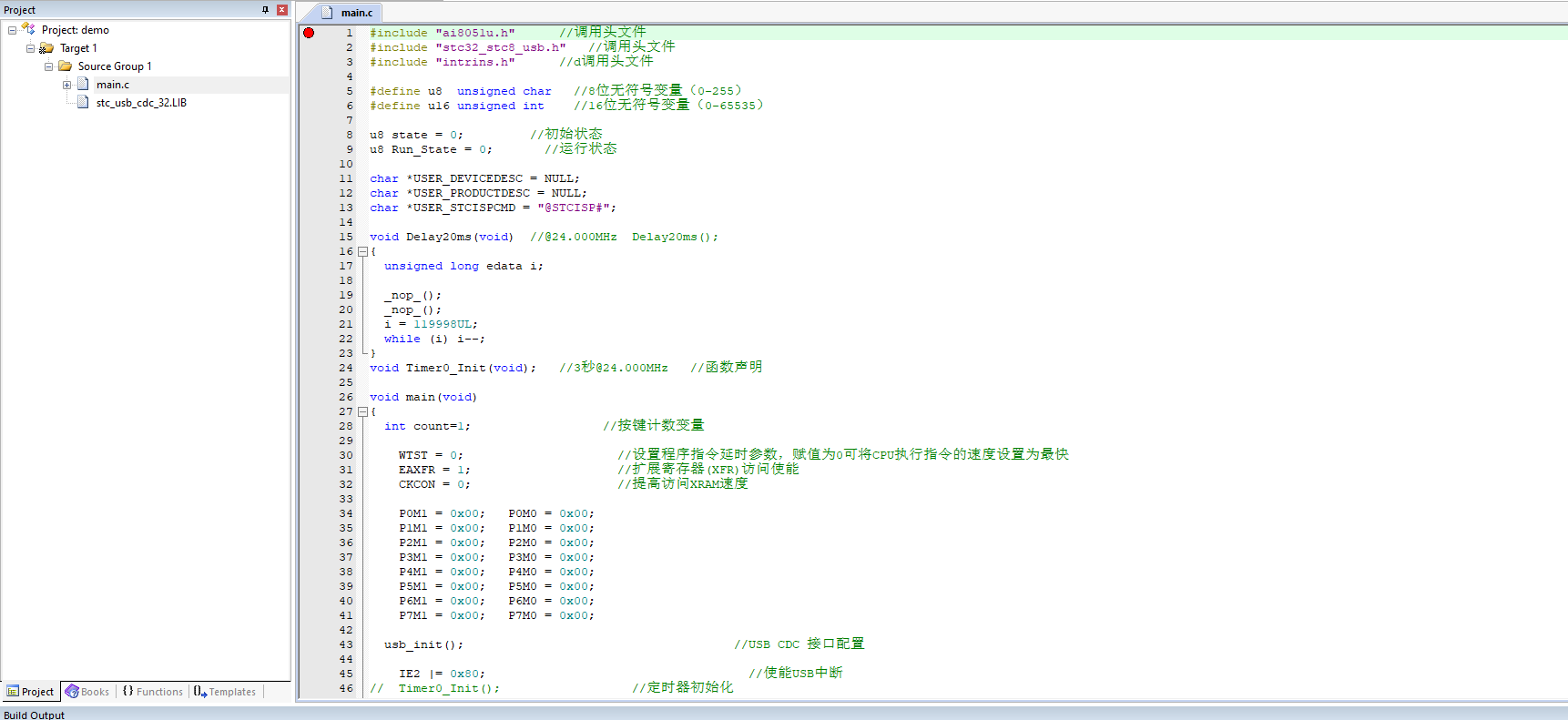

WTST = 0; //设置程序指令延时参数 当前就代表全速运行

EAXFR=1; //XFR（扩展寄存器访问使能）

CKCON = 0;提高访问XRAM的速度。

mill***

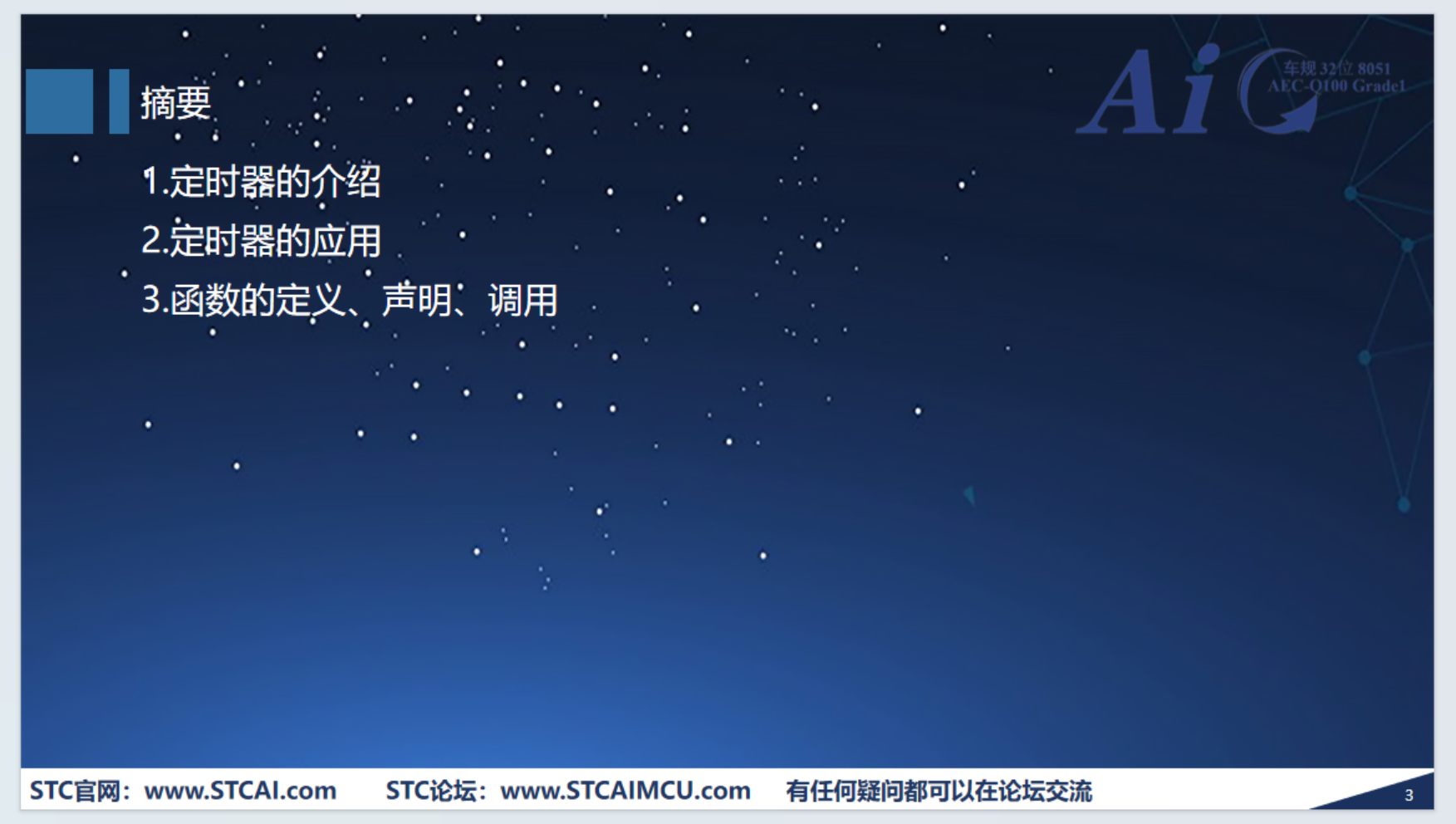

第七集 定时器

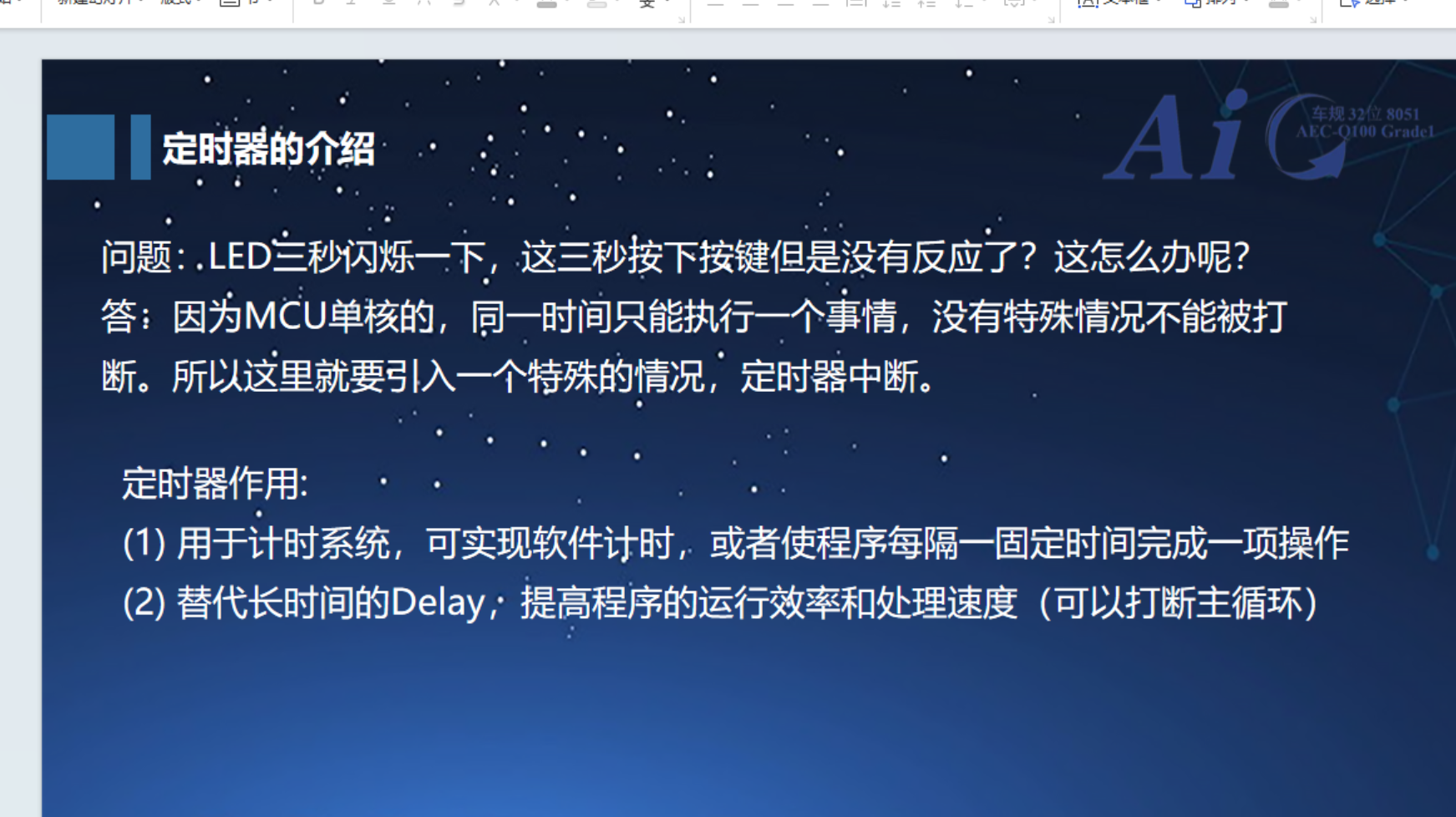

定时器的作用:1.用于计时系统，可实现软件的计时。或者定时完成一项操作

可替代Delay延时函数，提高效率，并可以打断主循环(定时器中断)

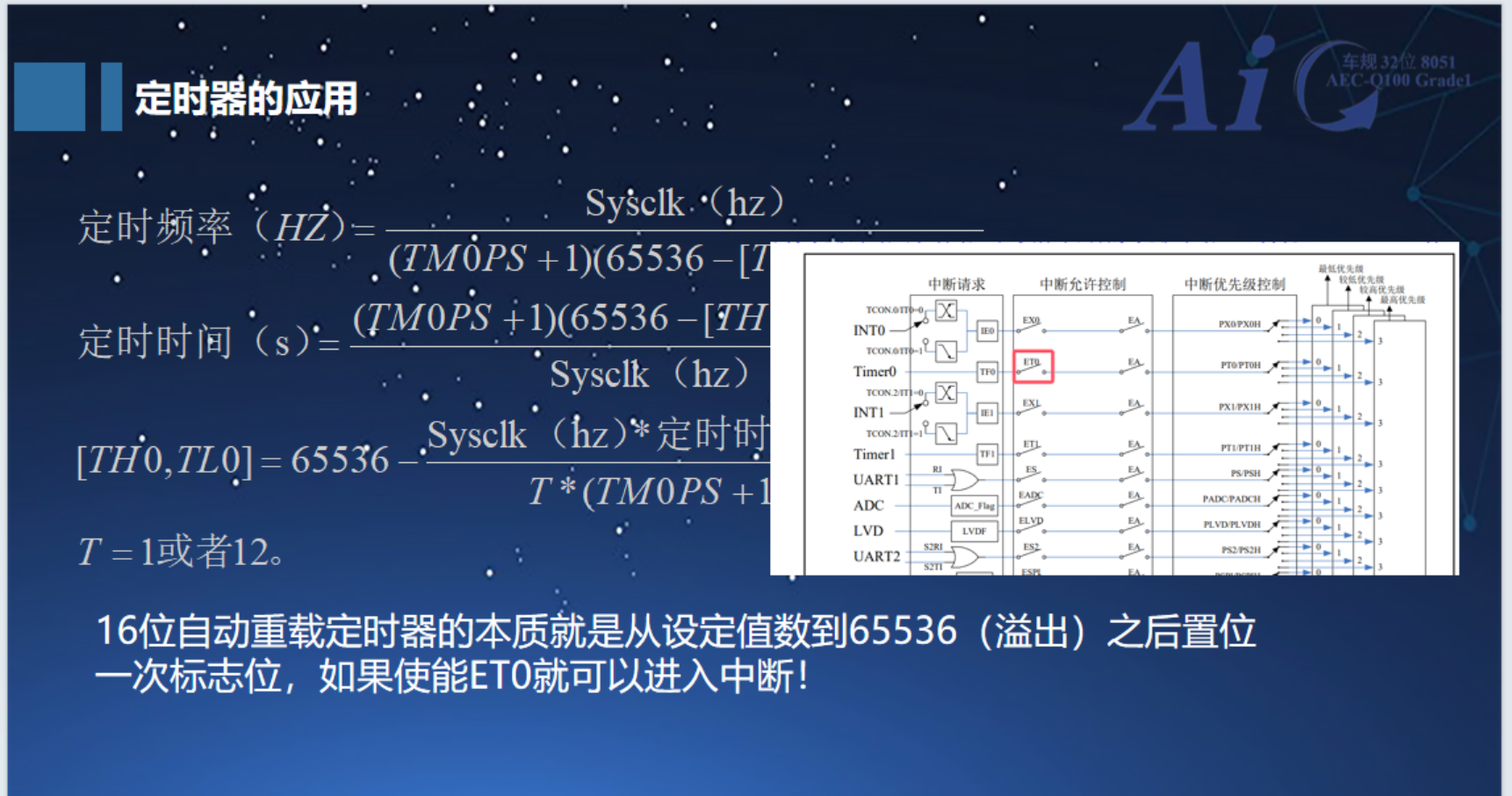

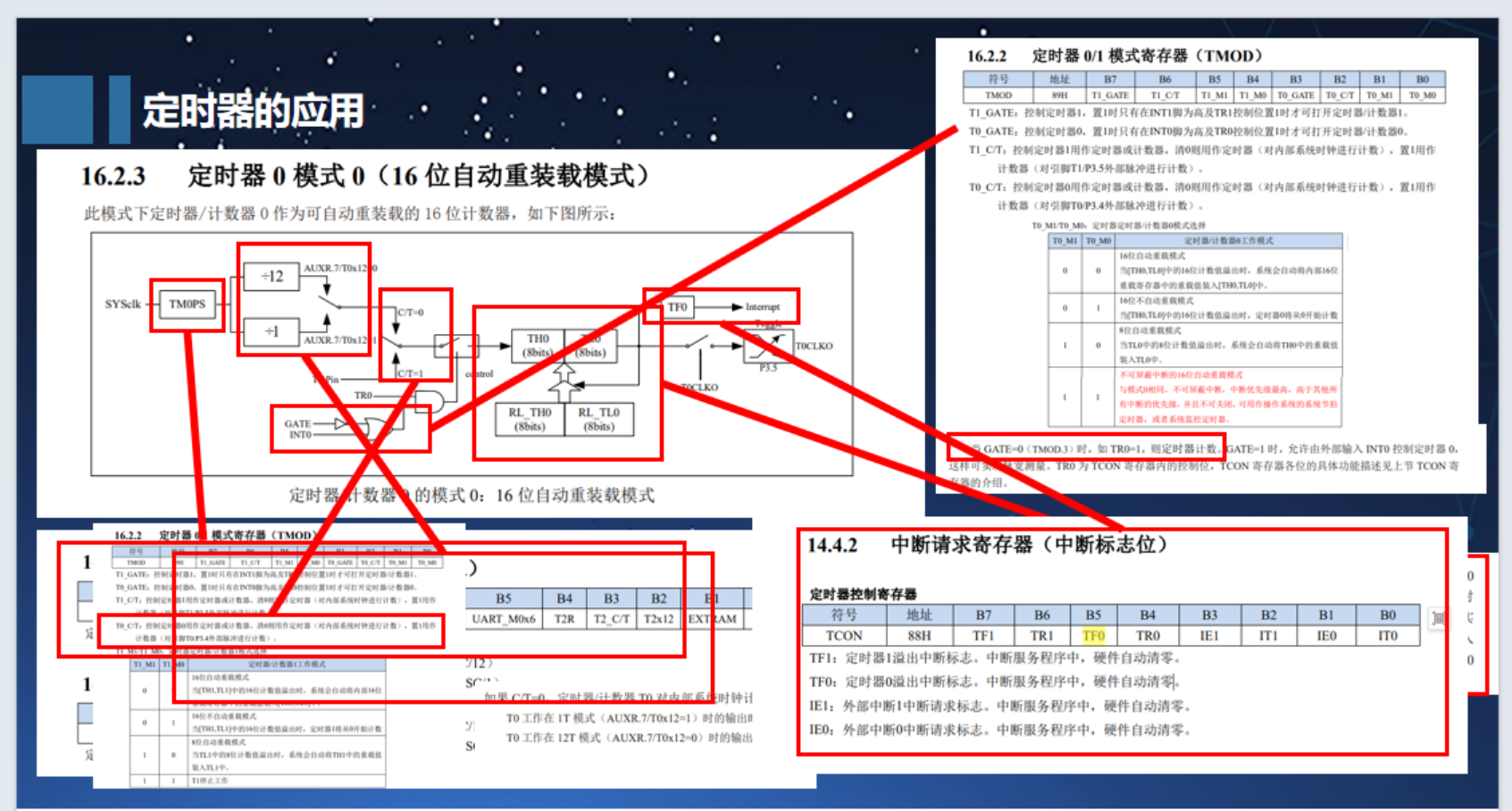

定时器重载的本质就是重设定的值到65536(16位自动重载)溢出后将标志位置1，使能ET0的话还可以进入中断
