ADC采样的电压与内部1.19V比较没有成功，帮忙看看，用8G1K08A的芯片

shen***

#include <STC8G.h>
#include "intrins.h"
//引脚定义
sbit LED=P5^4;
sbit IR=P5^5;
sbit RX_PD=P3^2;
sbit OUT=P3^3;
//延时1ms
void Delay1ms(void) //@11.0592MHz
{
unsigned char data i, j;

i = 15;
j = 90;
do
{
	while (--j);
} while (--i);

}

//定义

#define ADCTIM (*(unsigned char volatile xdata *)0xfea8)
typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long u32;
u16 Get_ADC10bitResult(u8 channel); //通道 0~15
u16 Bandgap;
//主函数
void main(void)
{
P3M0 = 0x00; //P3为准双向口模式
P3M1 = 0x00;
P5M0 |= 0x30;//P5为推挽输出模式
P5M1 &= ~0x30;

	P3M0 = 0x00;//P3.2口为高阻输入
	P3M1 = 0x04;
P_SW2 |= 0x80;//ADC的初始化
ADCTIM = 0x3f;                              //设置ADC内部时序
P_SW2 &= 0x7f;
ADCCFG = 0x0f;                              //设置ADC时钟为系统时钟/2/16
ADC_CONTR = 0x82;  //设置P3.2为ADC口      0010

while (1)
{
	 u16 j;
	  u8  i;
	IR=1;

Delay1ms();
IR=0;
Delay1ms();
Get_ADC10bitResult(15); //读内部基准电压1.19V，读15通道
for(j=0, i=0; i<8; i++)
{
j+= Get_ADC10bitResult(15);
}
Bandgap = j >> 4; //取平均值8次

Get_ADC10bitResult(2); //ADC2采样
for(j=0, i=0; i<8; i++)
{
j+= Get_ADC10bitResult(2);
}
j = j >> 4;
j = (u16)((u32)j * 119 / Bandgap);
if(j>Bandgap) //判断ADC2.0采样电压大于基准电压就开灯
OUT=1;
LED=1;
if(j<Bandgap) //判断ADC2.0采样电压大于基准电压就关灯
OUT=0;
LED=0;
return ;
}

}
u16 Get_ADC10bitResult(u8 channel) // ADC采样
{
ADC_RES = 0;
ADC_RESL = 0;
ADC_CONTR = (ADC_CONTR & 0xF0) | 0x40 | channel;
nop();
nop();
nop();
while (!(ADC_CONTR & 0x20));
ADC_CONTR &= ~0x20;
return (((u16)ADC_RES << 8) | ADC_RESL);
}

发送的红外灯，接收的没有输出

神***

神***

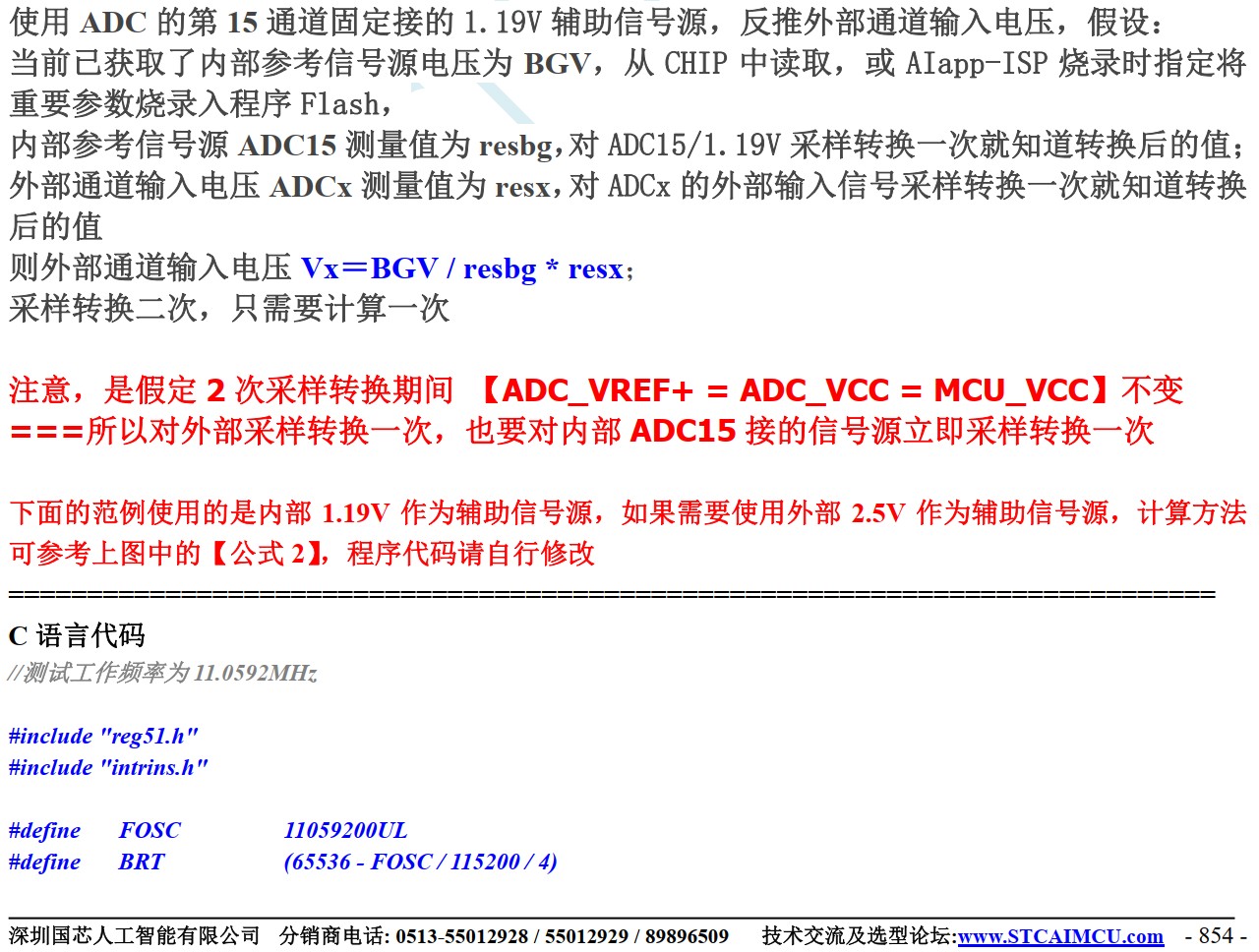

讲解视频 和 C语言代码见下面链接



【新提醒】利用ADC15通道在内部固定接的1.19V辅助固定信号源，反推其他通道的输入电压或VCC - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

梁***

请测试“ADC相关程序-STC8G1K08A-8PIN”里的“02-5路ADC转换-BandGap-串口1(P3.1)返回结果-C语言”例子。



/*************        功能说明        **************
用户请先别修改程序, 直接下载"02-5路ADC转换-BandGap-串口1(P3.1)返回结果-C语言"里的"ADC.hex"测试. 下载时选择主频11.0592MHZ。

测试时, 电脑的串口助手设置115200,8,n,1.

本程序演示4路ADC(P3.0 P3.2 P3.3 P5.4 P5.5)和bandgap查询采样，通过串口1(P3.1)发送给上位机，波特率115200,8,n,1.

0~3通道对应P3.0~P3.3, 4通道-->P5.4, 5通道-->P5.5, 15通道为内部1.19V基准电压做输入的ADC值.

初始化时先把要ADC转换的引脚设置为高阻输入.

******************************************/


STC8G系列-ADC相关程序.rar (341.32 KB, 下载次数: 38)

2024-12-16 17:29 上传

点击文件名下载附件

shen***

梁*** 发表于 2024-12-16 17:29
请测试“ADC相关程序-STC8G1K08A-8PIN”里的“02-5路ADC转换-BandGap-串口1(P3.1)返回结果-C语言”例子。

...

好的

shen***

神*** 发表于 2024-12-16 08:38
讲解视频 和 C语言代码见下面链接

谢谢

shen***

梁*** 发表于 2024-12-16 17:29
请测试“ADC相关程序-STC8G1K08A-8PIN”里的“02-5路ADC转换-BandGap-串口1(P3.1)返回结果-C语言”例子。

...

不知道怎么测试，怎么没有这些设置，看看能否截个图，参考一下啊

shen***

梁*** 发表于 2024-12-16 17:29
请测试“ADC相关程序-STC8G1K08A-8PIN”里的“02-5路ADC转换-BandGap-串口1(P3.1)返回结果-C语言”例子。

...

这样的吗

shen***

梁***

shen*** 发表于 2024-12-16 20:16

就是这样测试，你的供电电压是3.3V。
