初学51单片机的爱好者之入门佳配＋擎天柱  (多项实验源码)

先得感叹一下，如今学习单片机技术，正是赶上了好时代，
遇上了“国芯论坛”这样的好平台，有官方慷慨宽容大度的免费赠送核心板，
真是51单片机爱好者的福音。

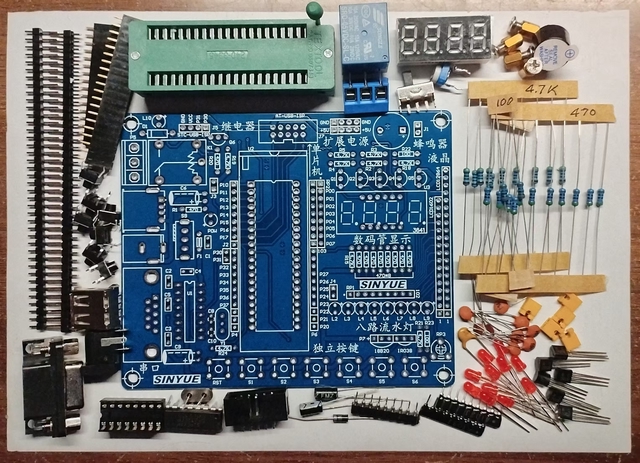

比如我是一个初学51单片机的爱好者，只要花费很少的银子（RMB19.9元），
就可在网上淘得这样一包搭配好的散件。
如图：


练练手，开开焊，用不了多少时间，就能焊成这般模样：


恰如商家资料所言，“焊接是一门美学，是艺术，希望您喜欢她！” 。
看着舒服，还真是一种别样的享受了。

再静下心来，浏览论坛，认真写写学习心得， 就能申请获得官方免费赠送的核心板，试问天下有此等好事吗？
你可以不信，但确实是实实在在的事实存在。
在此要再次感谢“国芯论坛”官方赠送的"擎天柱"核心板。
让这块名不经传的廉价学习板，增光添彩，强劲升级，如虎添翼：


别小瞧这块看似很普通的实验板，遇上"擎天柱"，可以说是上佳搭配了。

这块学习板，原是为STC89C52而设计的，但却有一些与众不同之处：
在P30、P31引脚连接MAX232(串口TTL转RS232)芯片时增加了跳帽，这样可以使得P30、P31与DB9九针接口脱开；
同时，P30、P31引脚引出到左上方的四针排针接口，这样既可以实现TTL电平的串口仿真调试，也可以实现一根USB线仿真调试。
Type-A接口可为实验板供电，也可以串接两只22欧电阻（或直接），连接到P30、P31，即可用两头Type-A的USB线来供电和调试。
这些小小的设计变化，彷佛是早就在那里等待着你AI8051U（DIP40）这样的芯片的到来。


如今遇上“擎天柱”，又有新的特点：
因为“擎天柱”核心板，将P30、P31保留给自身作USB供电调试用。而将P50、P51转接到了原P30、P31处，
这样，扩展启用了单片机UART3的功能，给学习实验带来了更多的方便。
尤其是让喜欢使用printf语句利用串口调试的朋友们，会感觉到极大的方便。


初学51单片机的同学，对这样一款价廉物美、搭配“擎天柱”的学习板，你心动吗？

浦江***

按照惯例，应该是先来一个“跑马灯”例程的，但是这次，有一个例外......

本实验为驱动控制彩屏显示，
大凡传统的STC89C52学习开发板，都会设计一个LCD1602的排母接口，引出8位数据口和三个控制IO口，以及支持背光控制端。
恰好现在市面流行的一些小尺寸彩屏，都遵循这样的排列：
GND VCC SCL SDA RST DC CS BLK
所采用的TFT彩色显示屏为 1.8寸 ST7735驱动，分辨率为128*160，8针引脚也是上述排列。

恰好利用，将屏反序插入LCD1602的排母中，即：屏第1脚对应排母第16脚，屏第2脚对应排母第15脚，依次类推...

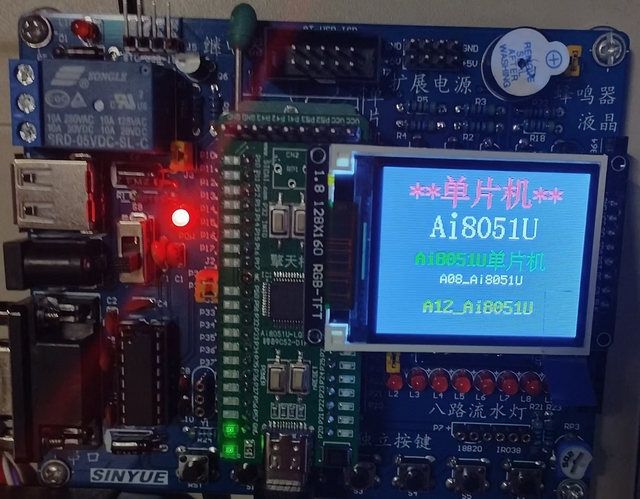

与事先设想的一致，顺利驱动。如图：






本实验内容有二：
一是展示对彩屏的控制显示，包括中西文显示，简单线、色块绘图，如上图；
二是实现串口通讯，启用核心板UART3串口（P50、P51），开发板的DB9针接口，经过一个RS232转USB的通讯线，接上位PC机，实现PC机与单片机的通讯，
上位机向单片机发送的字符串，单片机将原路返回给上位机。可用ISP软件或普通串口调试助手操作观察。



实验体会：
1， “擎天柱”核心板，用一根USB数据线，供电和下载调试，极为方便；
2，制作成仿真芯片，选USB模式，下载与调试，十分顺利；


主程序：（为了确保串口通讯正常，下载时主频设为22.1184MHz）

//===========================================================
// OLED 1.8" 彩色显示屏 160*128 实验程序
// 驱动: ST7735S
// 基于: AI8051U @ 先悦实验板编程
// 整理:编程: 浦晓明(浦江一水) For 国芯论坛 2024-12-14
//===========================================================
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "AI8051U.h"
#include "AI8051U_SYS.h"
#include "LCD_7735.H"
#include "PIC.H"
#include "UART3.H"


//全局变量说明
char S[20];                //显示缓存



void Delay1ms(void)        //@22.1184MHz
{ unsigned char data i, j;
  _nop_();_nop_();
  i = 22;        j = 128;
  do
  { while (--j);
  } while (--i);
}
void Delayms(unsigned int count)
{ unsigned int i;
  for(i=0;i<count;i++)
  Delay1ms();
}
//主程序入口
void main(void)
{ unsigned char i;
  unsigned int wait=0;
  SYS_Init();        //系统初始化
  LCD_Init();        //显示屏初始化
  UART3_Init(0);  //串口3通讯初始化  (@22.1184MHz 波特率115200)
  EA = 1;             //开总中断
  PrintString3("AI8051U UART3 Test Programme!\r\n"); //UART3发送一个字符串
  while(1)
  { //for(i=0;i<16;i++)LCD_CLS(i);              //基本16色清屏测试
    LCD_CLS(1);                                         //蓝色清屏
    LCD_H24(20,4,"**单片机**",12,1);         //24点阵中西文混合显示字符串
    LCD_A24(38,30,"Ai8051U",15,1,7);          //显示12*24西文字符串
    LCD_H16(28,60,"Ai8051U单片机",10,1);   //16点阵中西文混合显示字符串
    LCD_A08(47,80,"A08_Ai8051U",15,1,11); //显示6*8西文字符串
    LCD_A12(36,99,"A12_Ai8051U",14,1,11); //显示8*12西文字符串
    Delayms(2000);
    LCD_CLS(0);
    LCD_A16(0,0,"LCDST7735_PIC&BMP",14,0,17);
    LCD_LineH(0,18,160,12);          //画水平线
    LCD_BMP(12,40,64,64,P_SET);  //彩色图标显示
    LCD_BMP(84,40,64,64,P_ZER);
    LCD_Line(0,125,160,125,11);    //画两点一线
    Delayms(2000);
    LCD_CLS(0);
    LCD_A16(0,0,"ST7735S_32_COLOR",13,0,16);

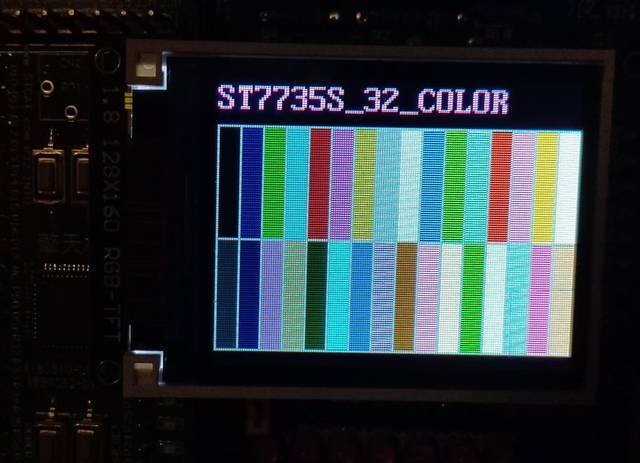

    for(i=0;i<16;i++)LCD_Box(i*10,20,10,50,7,7,i);                               //显示彩色条(色号0..15)
    for(i=0;i<16;i++)LCD_Box(i*10,70,10,50,7,7,(unsigned char)(i+16)); //显示彩色条(色号16..31)
    Delayms(2000);                      //延时2s
    PrintString3("UART3 OK!\r\n"); //UART3发送一个字符串（运行指示）
  }
}



工程文件包：供有兴趣的初学单片机的同学坛友参考。
04-TestLCD7735(128x160) UART3.rar (127.89 KB, 下载次数: 90)

2024-12-15 09:10 上传

点击文件名下载附件
