彩色AI8051U开发板

是三***

开源广场连接：https://oshwhub.com/90i0/color-ai8051-development-board

想要用最新款的AI8051U吗？

想要好看的PCB吗？

想要全自动下载吗？

一、简介

1、ai8051u与彩色丝印的结合，让ai8051u开发板给你点颜色看看。

2、开发板上自带USB转双串口，再也不用为了开发应用而到处找线了。

3、自带tft屏幕能跟方便的显示数据。一颗16M的flash可以存储大量的数据。

4、自带一颗全彩RGB（WS2812B）,让你的开发板嗨起来。

5、短路过压自动保护（6V2A），妈妈再也不用担心你的电路板炸了。

6、3.3V输出电流高达2A，能带更多的设备。

7、5V、3.3V均带瞬态抑制二极管，无惧静电。

8、无需外部晶振。

9、带电源指示。

10、USB直通单片机。

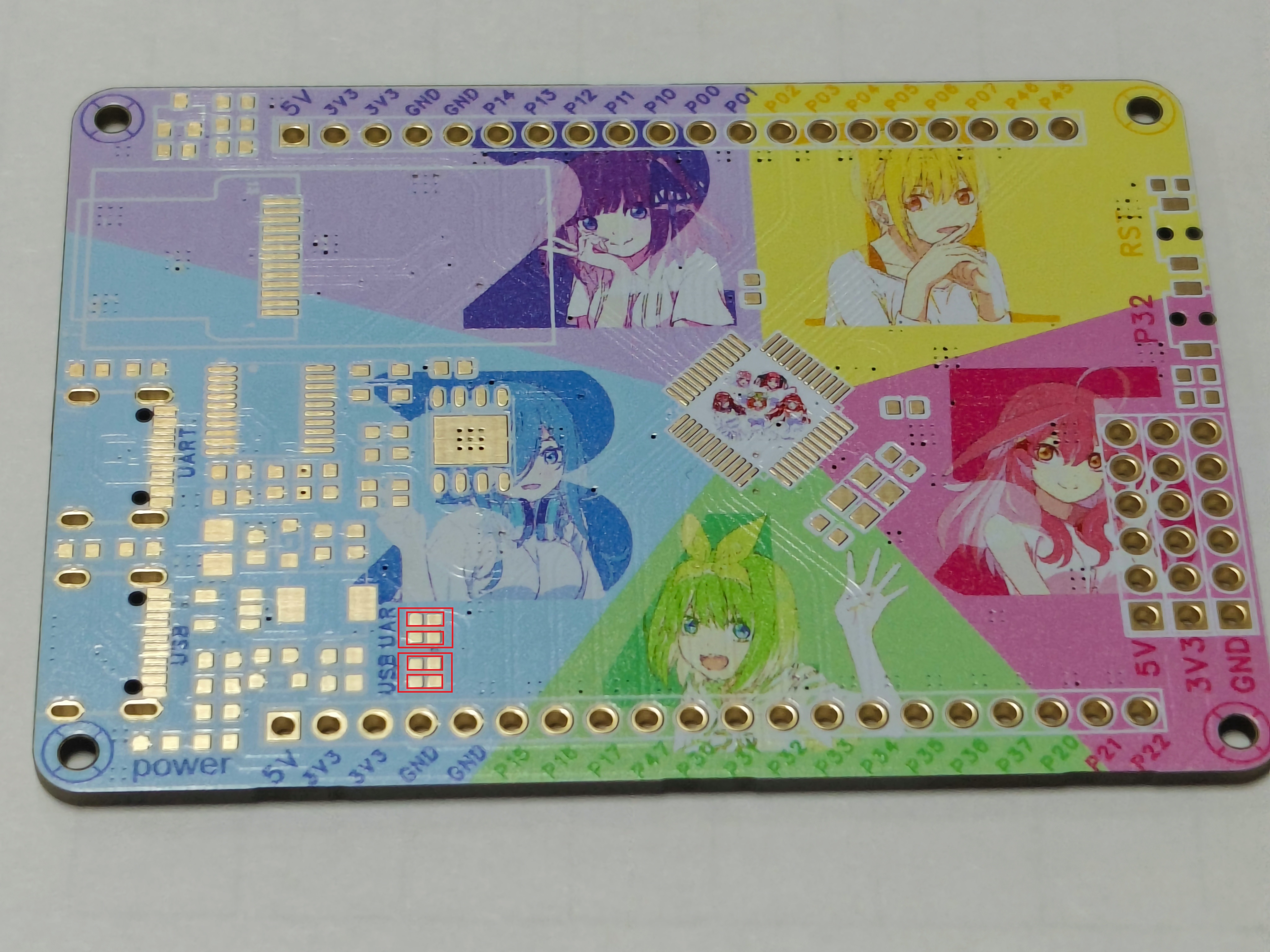

二、硬件

可以不用焊接晶振，也能正常工作。

USB与串口二选一短接，不能同时短接

三、软件

焊接好后大概率不能直接使用，需要给下载芯片（AI8H2K08U或STC8H2K08U）升级固件。

1.下载最新版STC-ISP（或者在我的附件中直接下载）

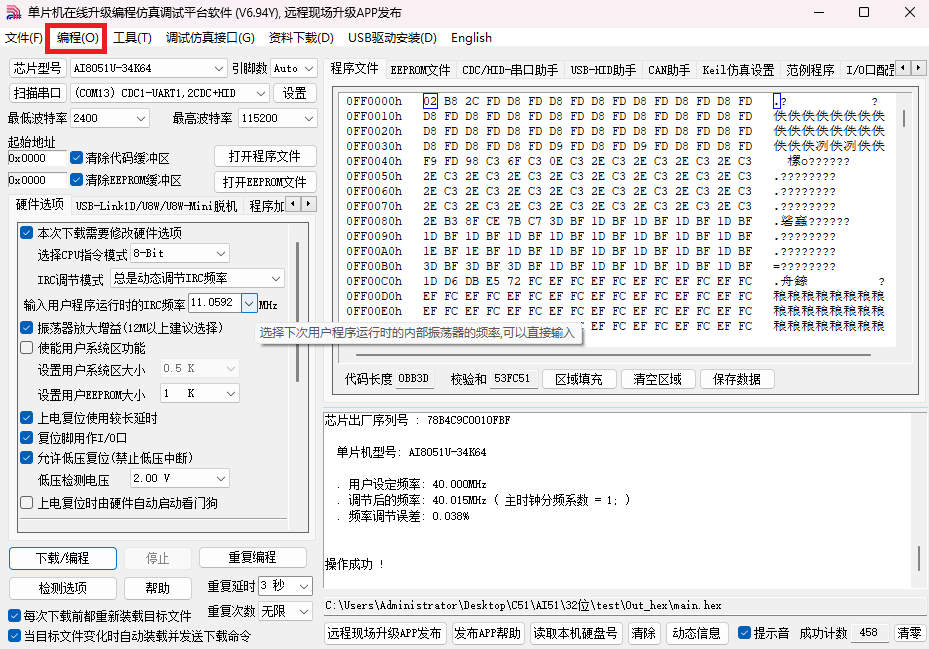

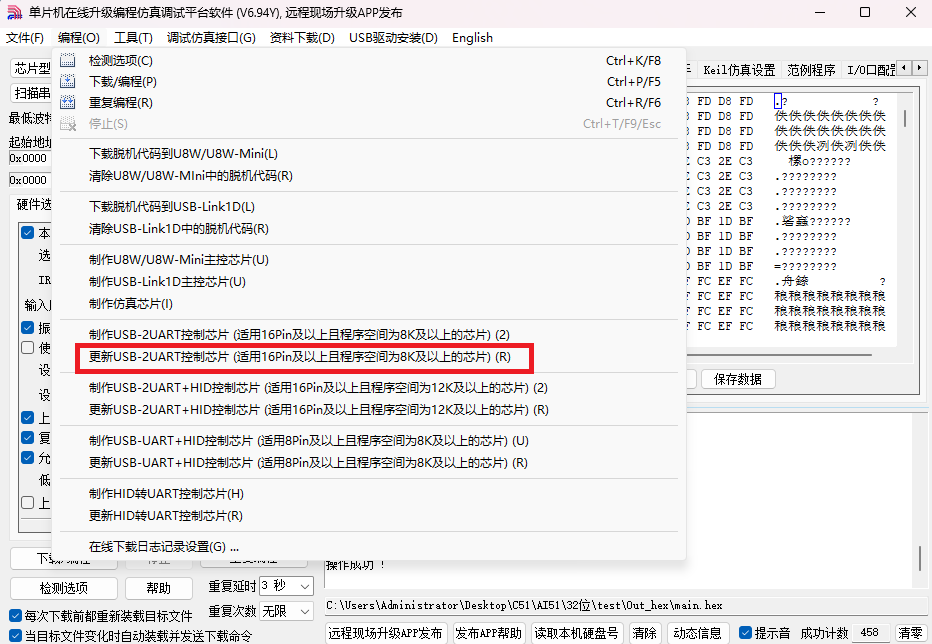

2.点击编程

3.点击更新USB-2UART控制芯片

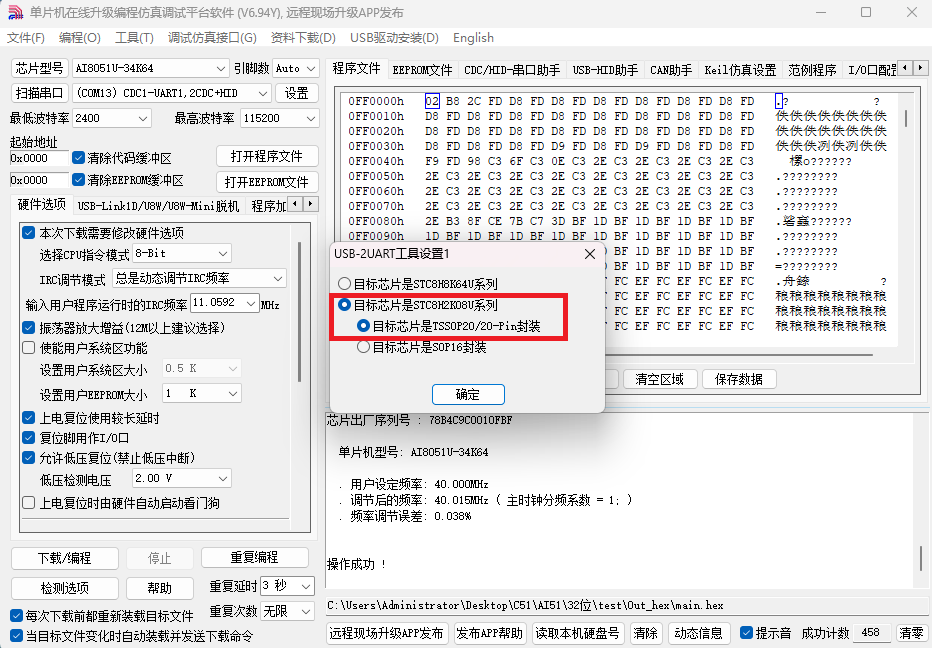

4.选择目标STC8H2K08U（目标芯片是AI8H2K08U或STC8H2K08U都可以）

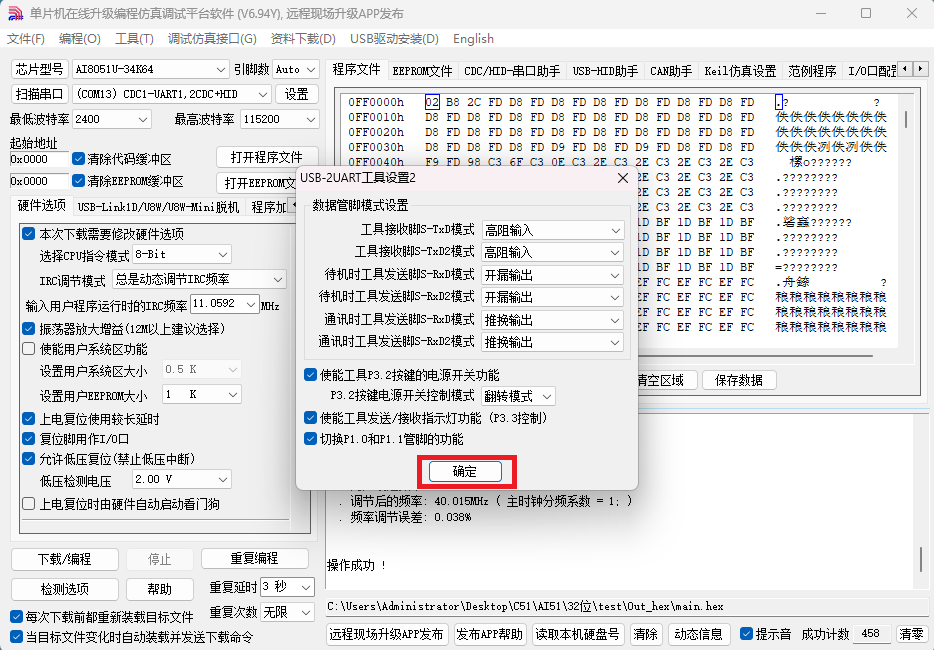

5.检测是否和我的配置一样，不一样就修改，修改好后直接点确定。然后软件会自动更新固件。

四、测试

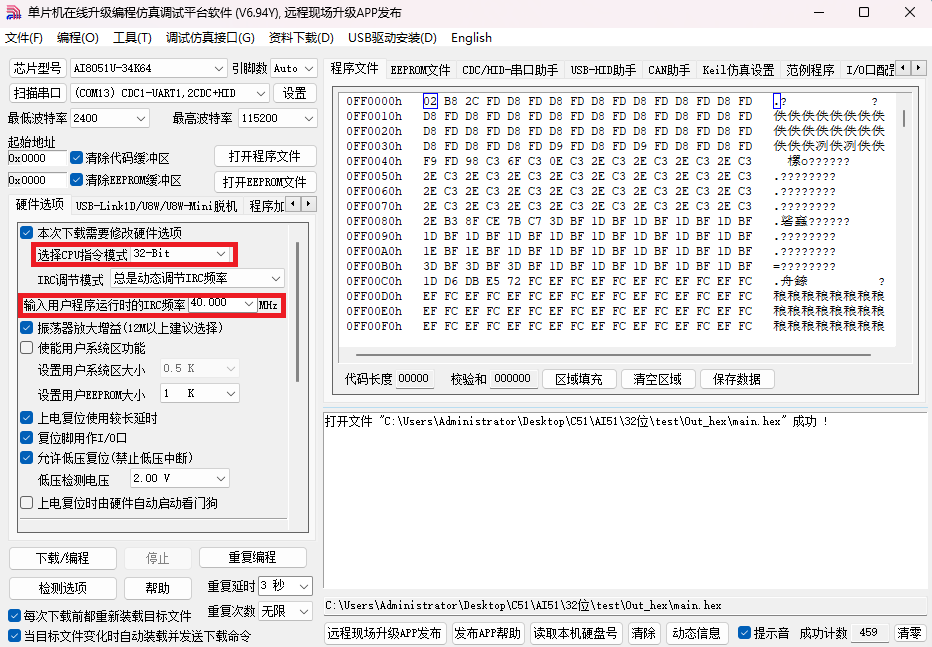

我的测试程序是基于C251写的，也驱动了一个WS2812B，所以对下载配置有需求(40MHZ,32Bit)。自己写的话用C51或者C251写都可以。如果是基于C51写的那么下载时就选8Bit,如果是基于C251写的那么下载时就选32Bit。

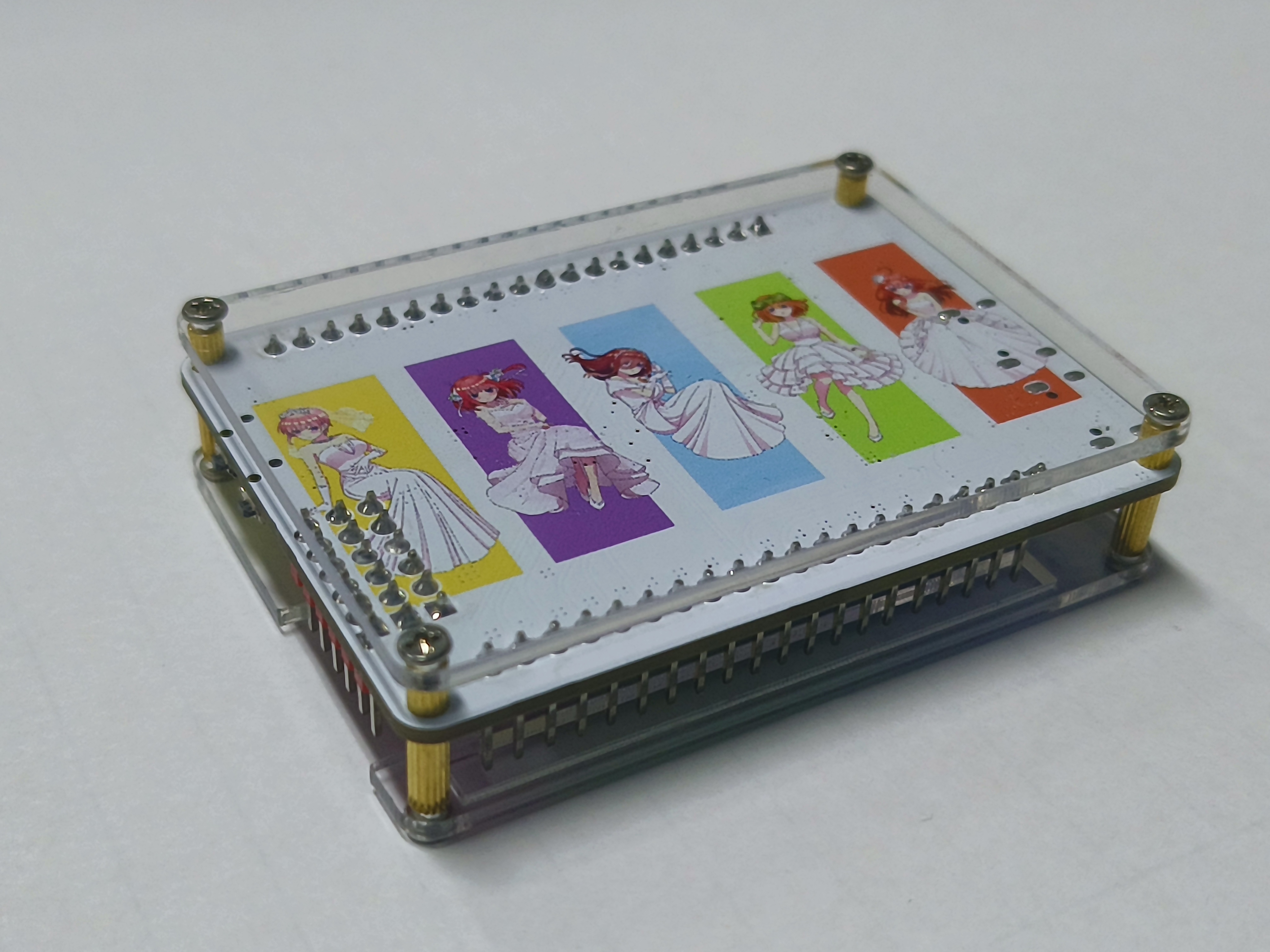

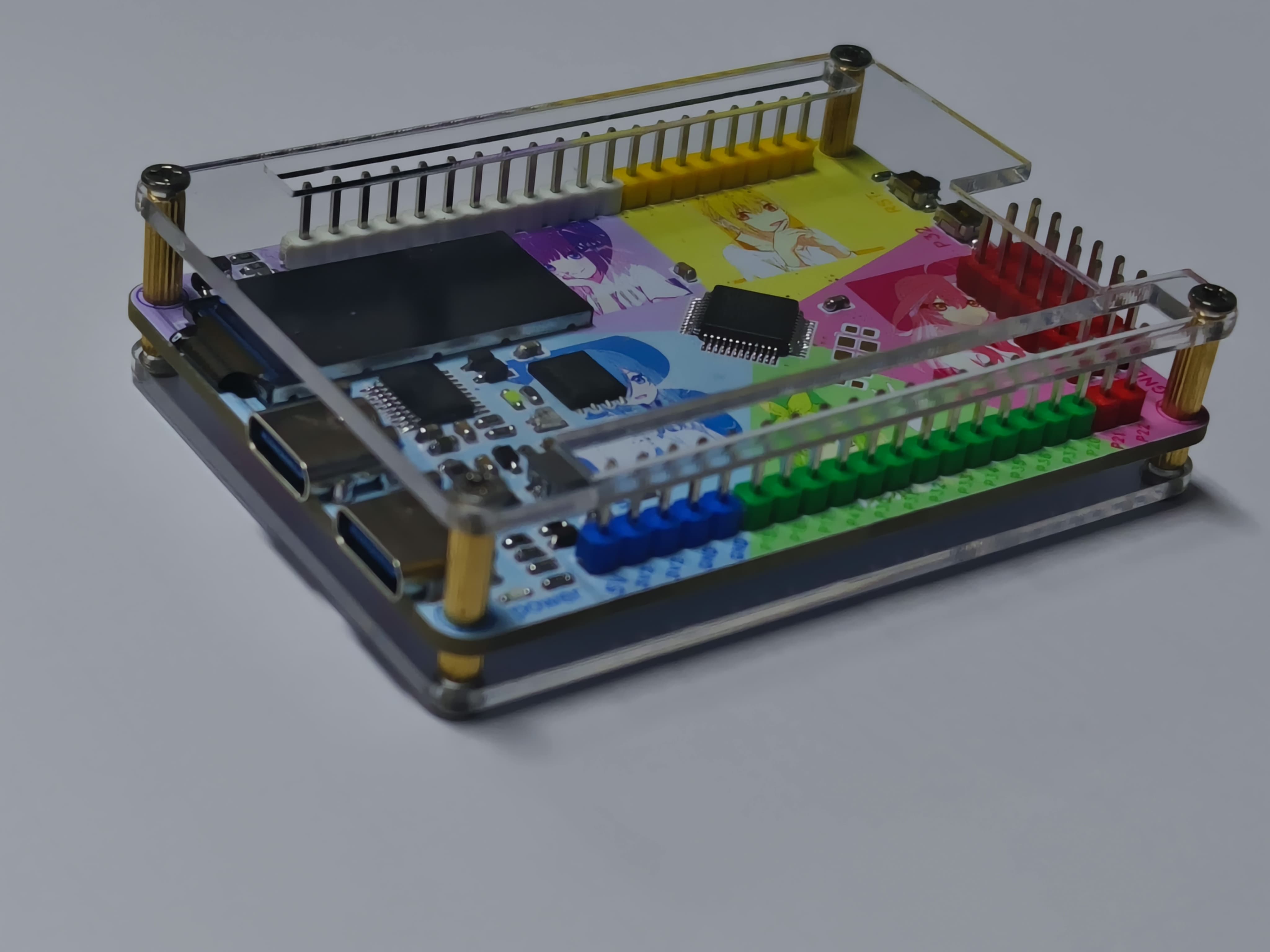

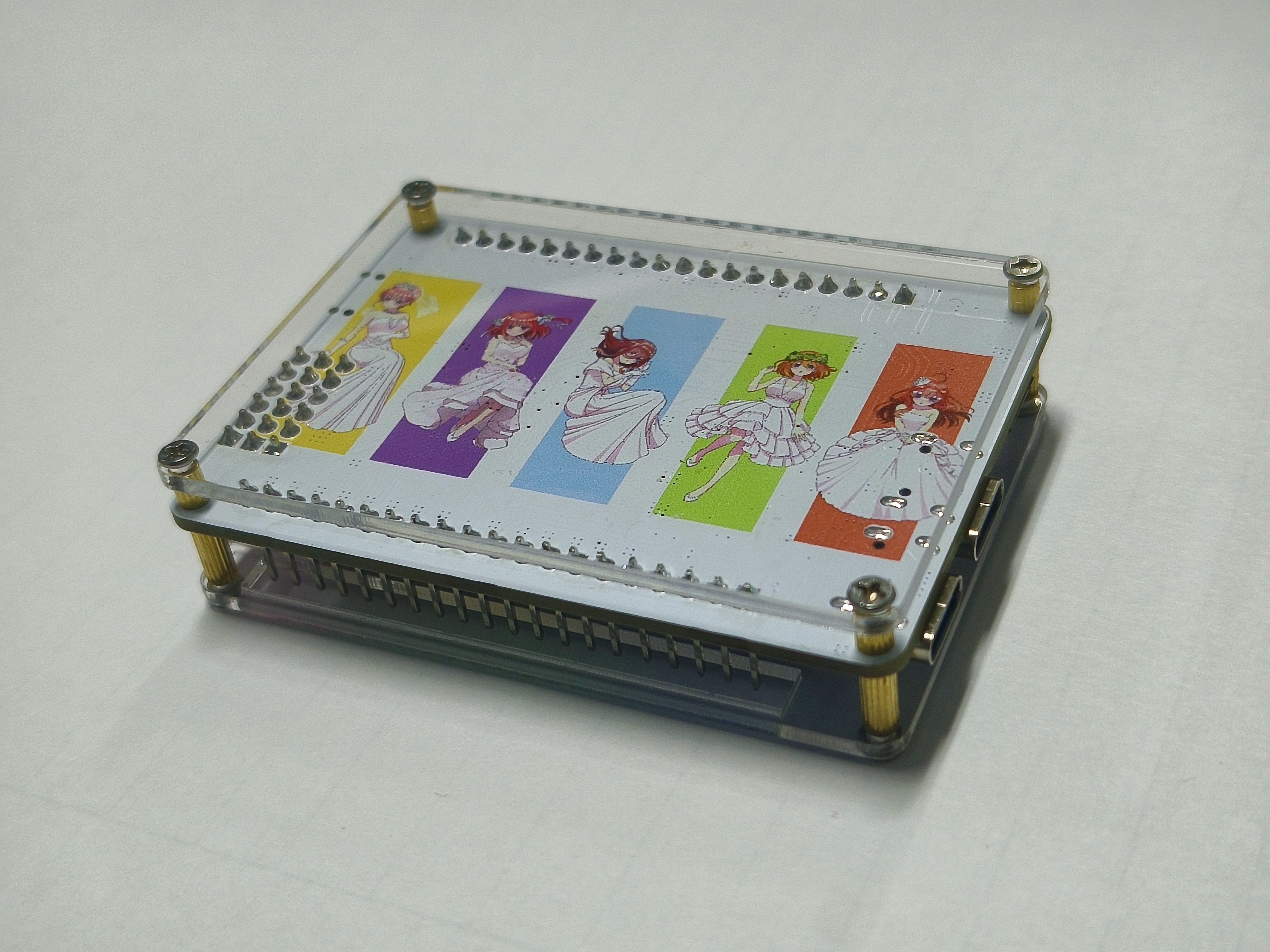

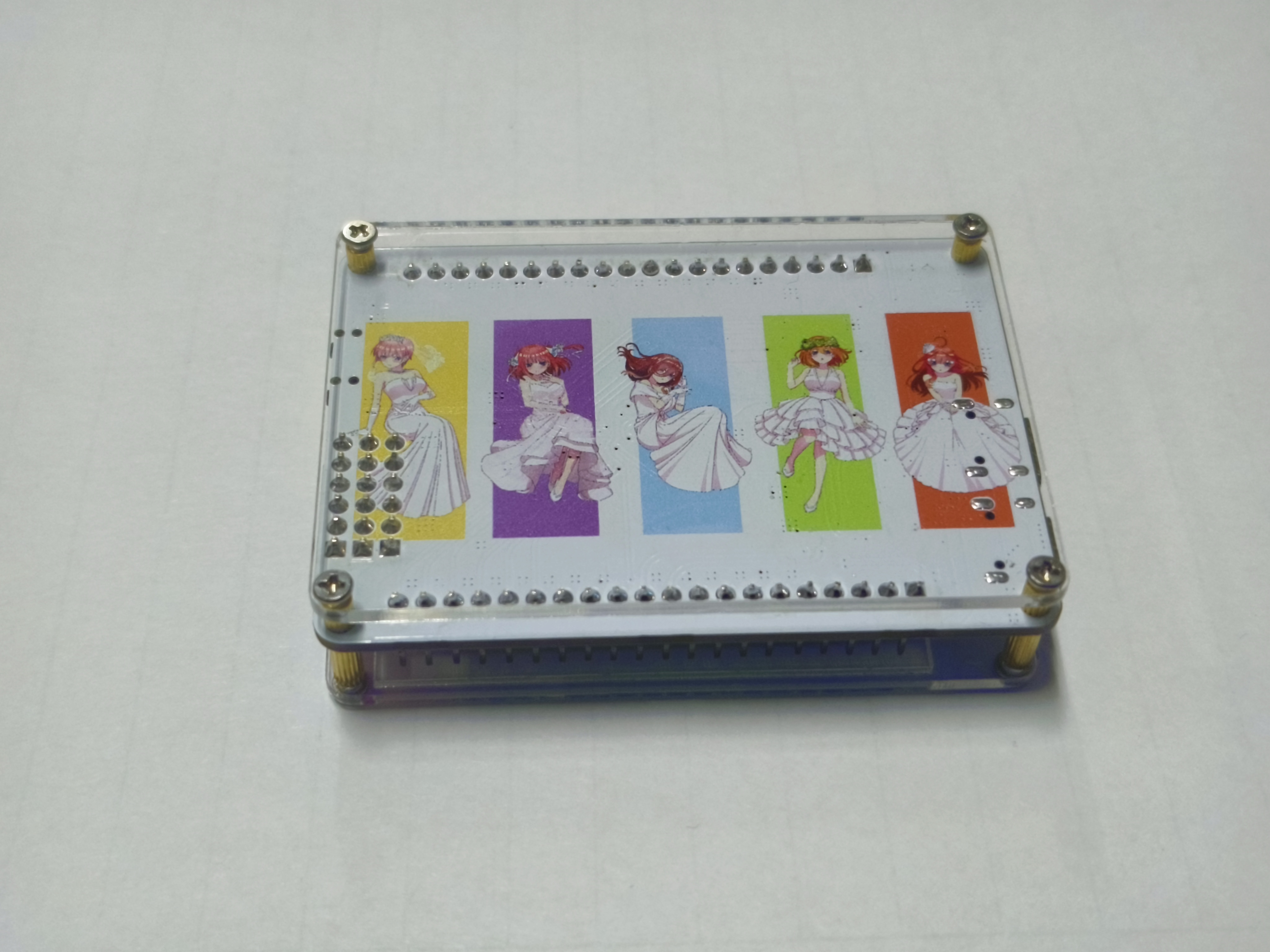

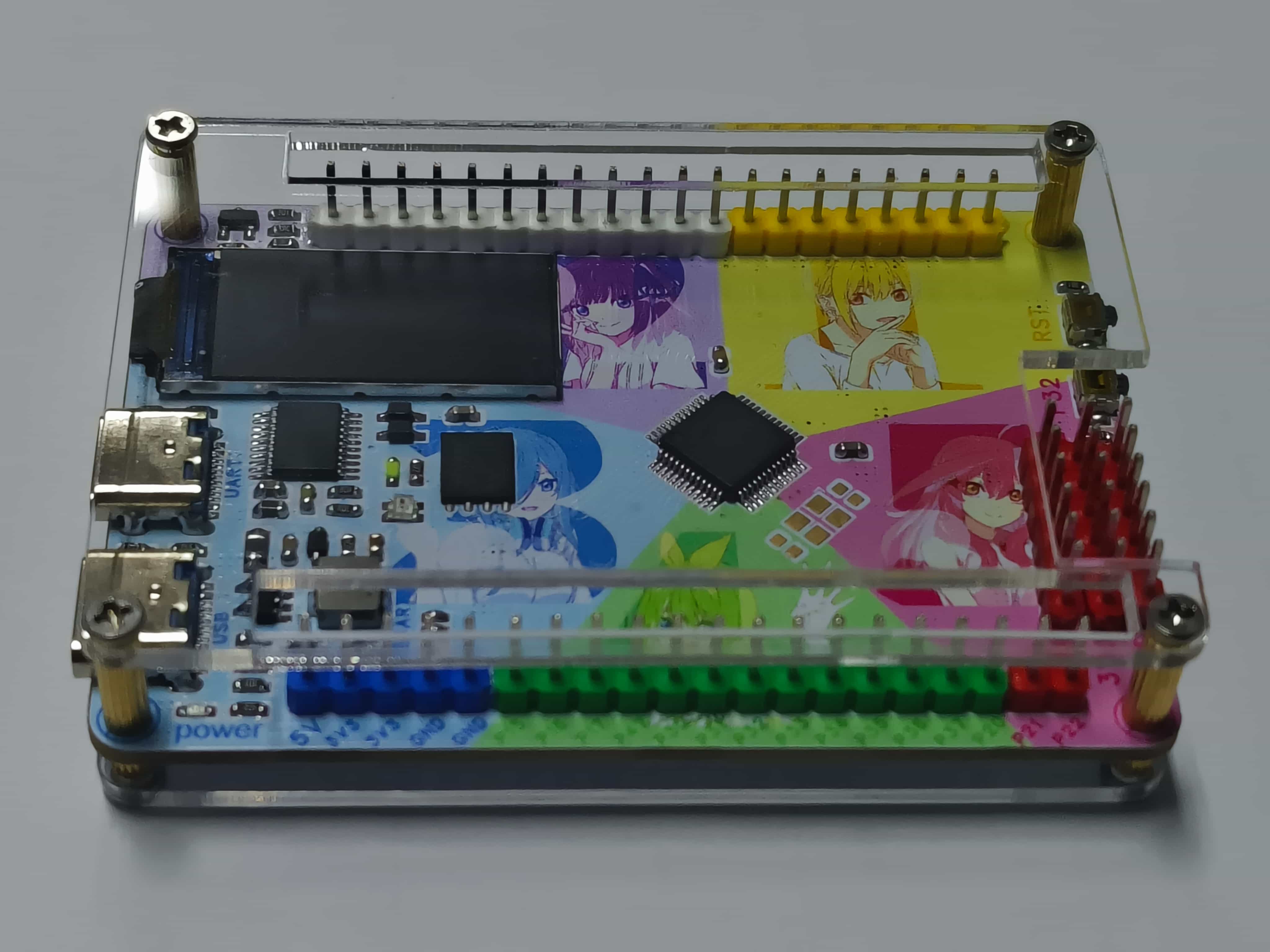

五、成品图

附件：彩色AI8051U_PCB.zip

附件：main.hex

附件：彩色AI8051开发资料.zip

附件：官方例程(32bit).zip

附件：亚克力外壳.zip
