【实验箱已收到】感叹AI芯片越来越强悍之学习AI8051U芯片

wppp***

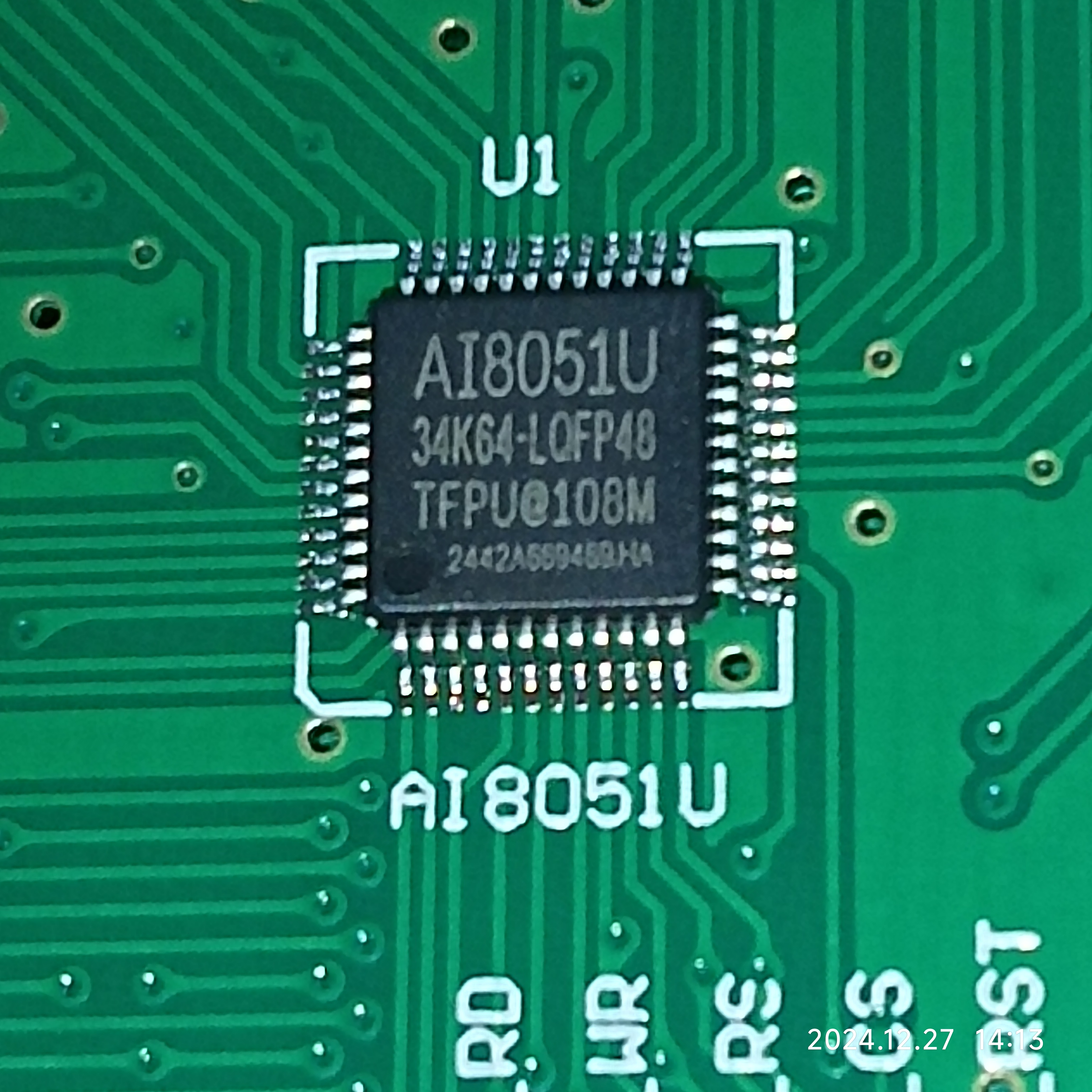

今天真高兴,今天收到了AI8051实验箱,感谢国芯论坛,感谢江苏国芯科技有限公司!
还没有实验箱的同学们,加油吧,既学到了知识,又得到了强大的实验工具,何乐而不为呢!

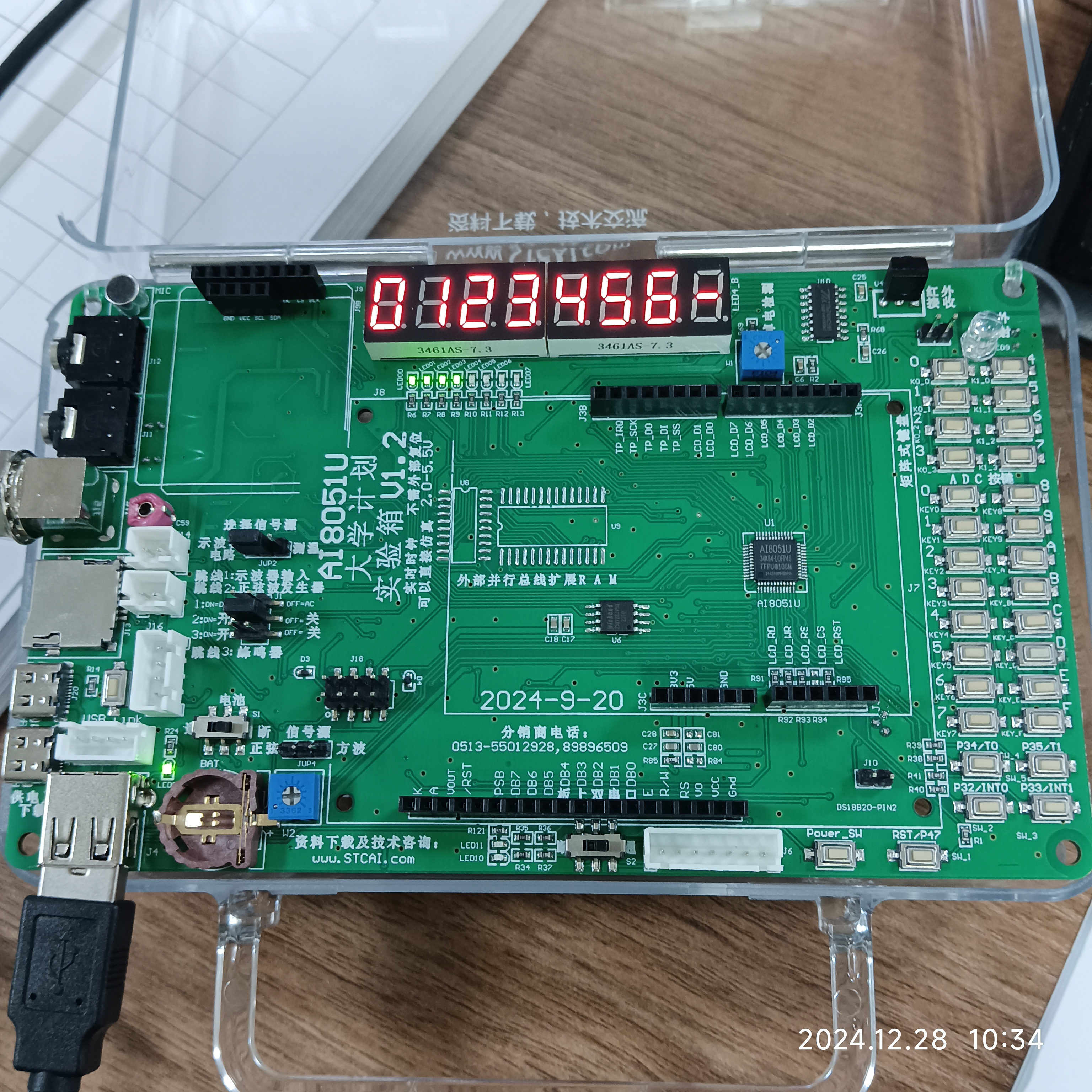

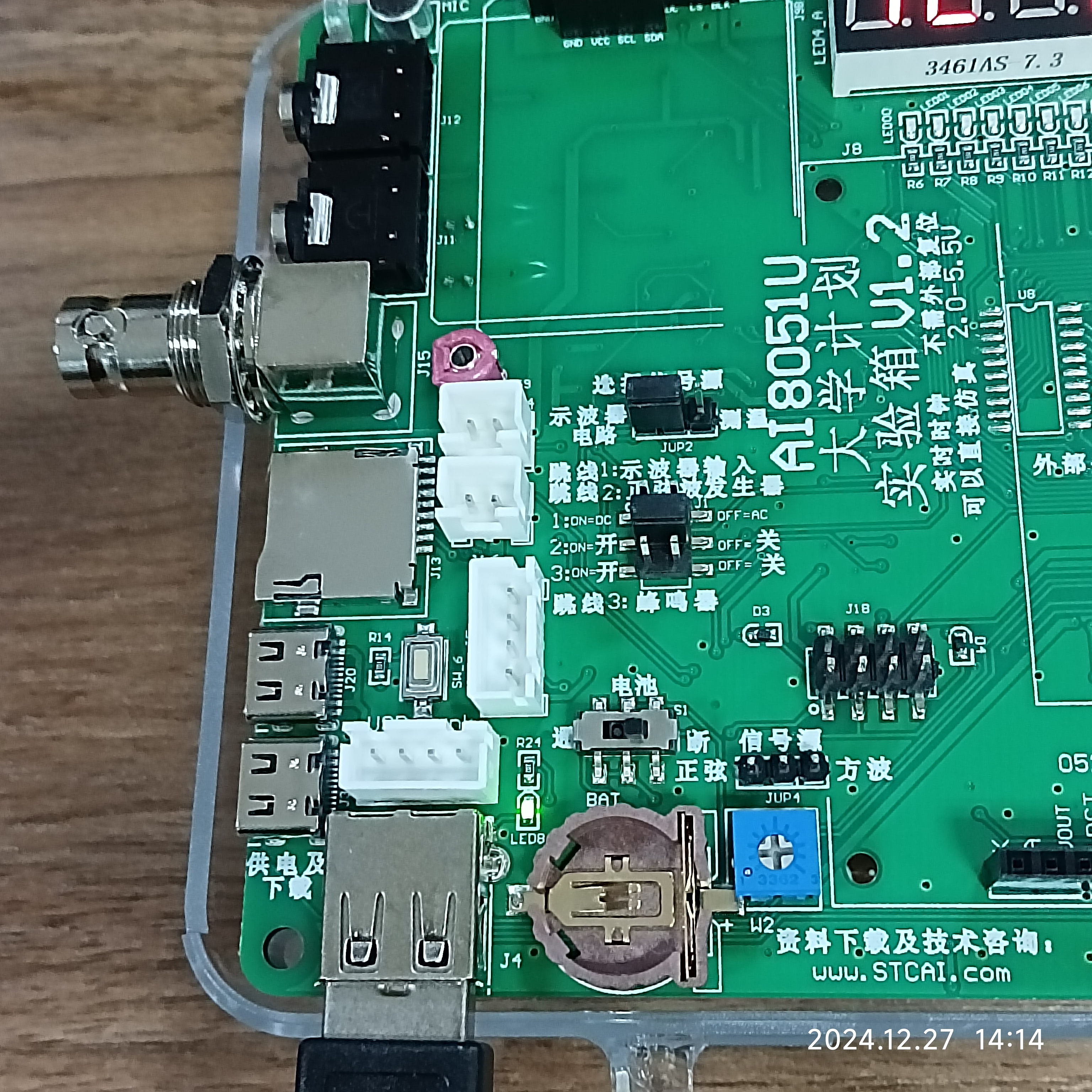

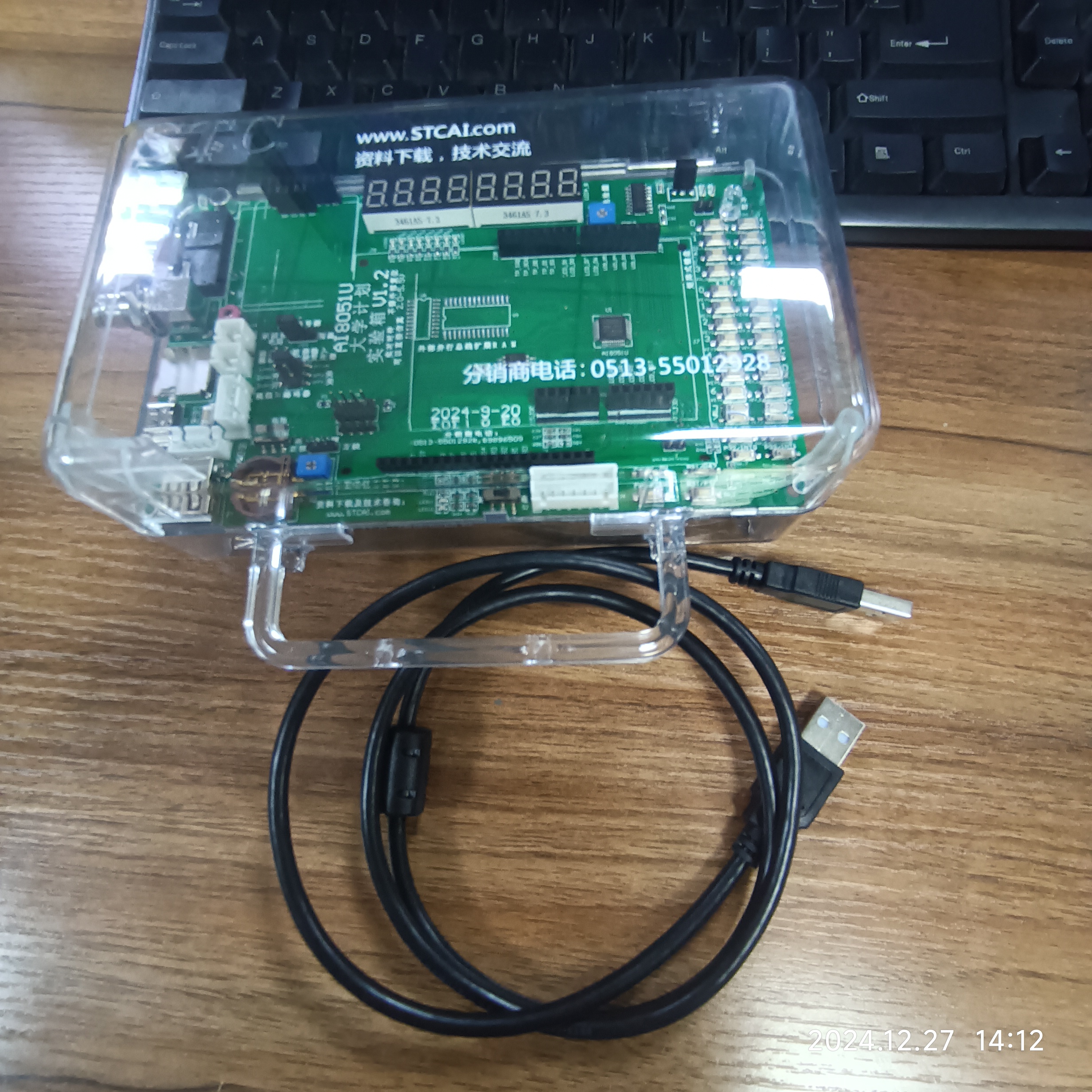

展示:

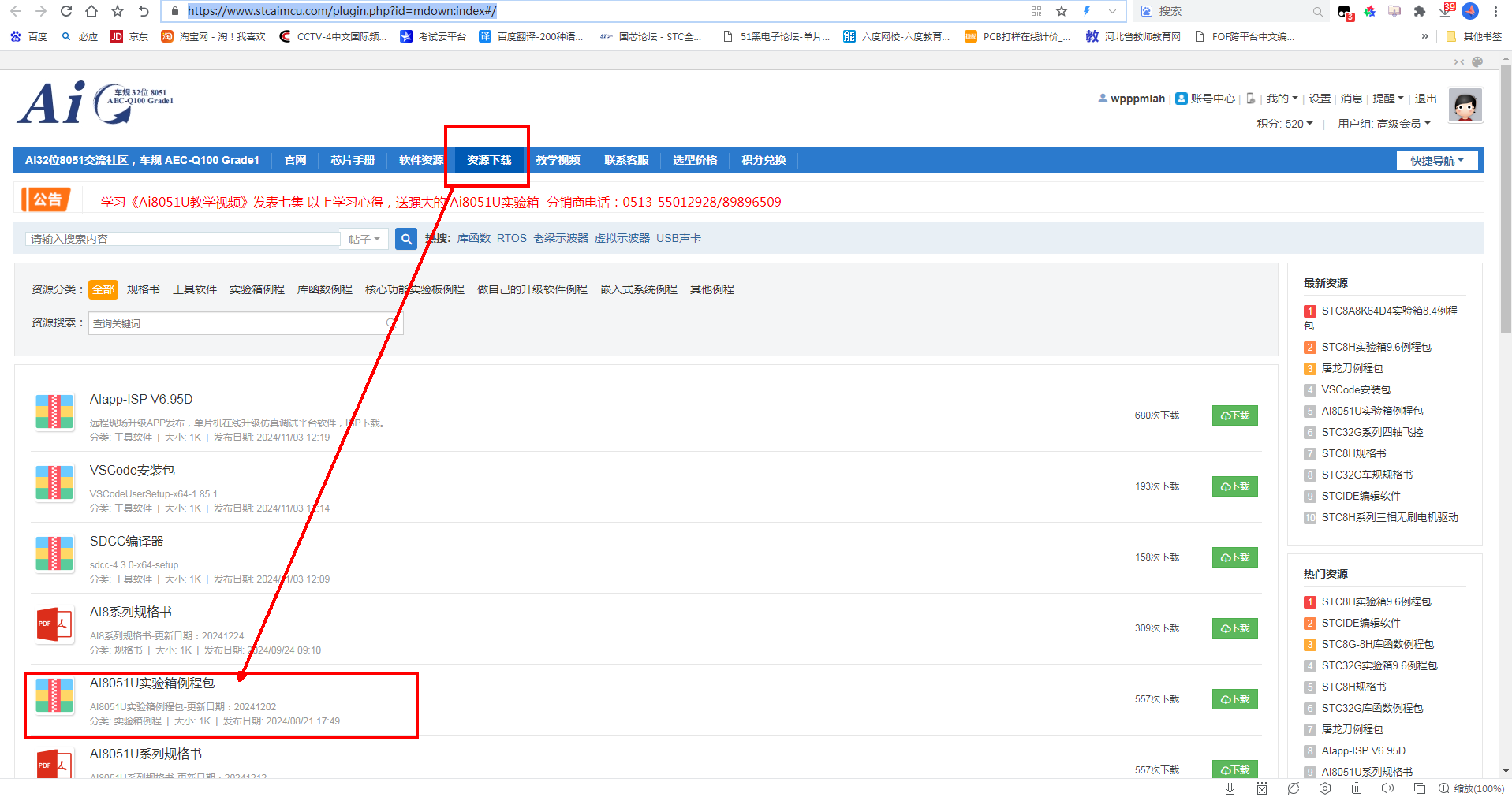

实验箱的例程下载链接:  https://www.stcaimcu.com/plugin.php?id=mdown:index#/



好好学习,天天向上!

wppp***

打卡第十课 虚拟LED和数码管

我要用今天刚收到的强大的AI8051实验箱来进行实验,高兴哦,既学到了知识,还得到了国芯论坛的硬件支持!同学们一起加油哦!!!你们也可以的!!!

摘要

1.虚拟显示——LED

2.虚拟显示——数码管

3.虚拟键盘

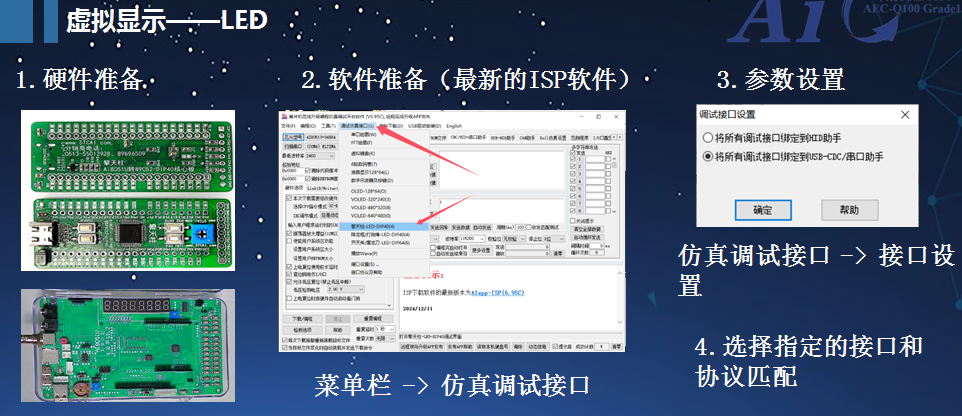

1.虚拟显示——LED

硬件准备,软件准备,参数设置,选择指定的接口和协议匹配

图1-1

重要的需要理解通讯协议:下位机发送给STCISP软件的显示命令或数据,STCISP软件收到以后按命令和数据来显示,我是这样理解的.

  在实际应用中,可以直接使用打包协议的函数进行数据的发送!!(不是让我们直接用协议来发送数据的,那会让我这样的小白晕菜的)

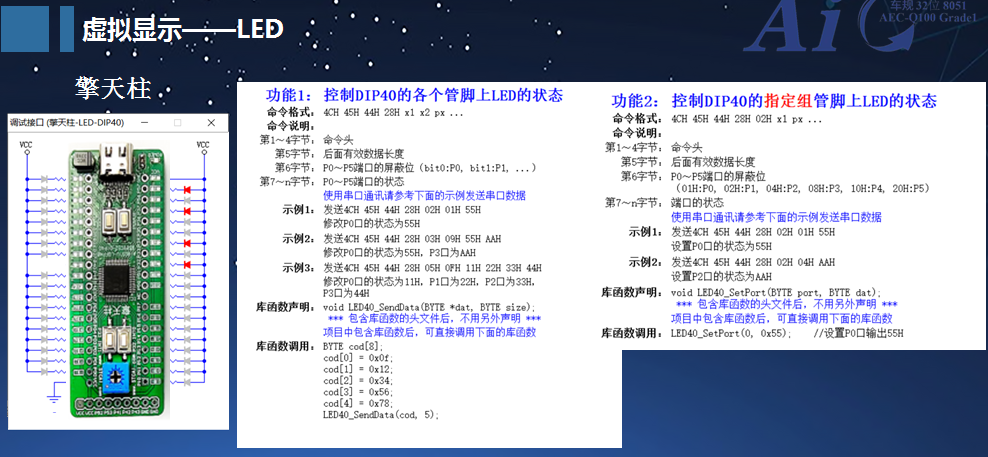

1.        虚拟显示——LED先来学习理解通讯协议:

共四个控制命令控制函数:

void LED40_SendData(BYTE *dat, BYTE size);//控制DIP40的各个管脚上的LED状态

void LED40_SetPort(BYTE port, BYTE dat);//控制DIP40的指定管脚上LED的状态

void LED40_SetBit(BYTE port, BYTE bt); //控制DIP40的指定管脚输出高电平

void LED40_ClrBit(BYTE port, BYTE bt); //控制DIP40的指定管脚输出低电平

图10-2

图10-3 使用AI8051U实验箱实现了虚拟LED的显示

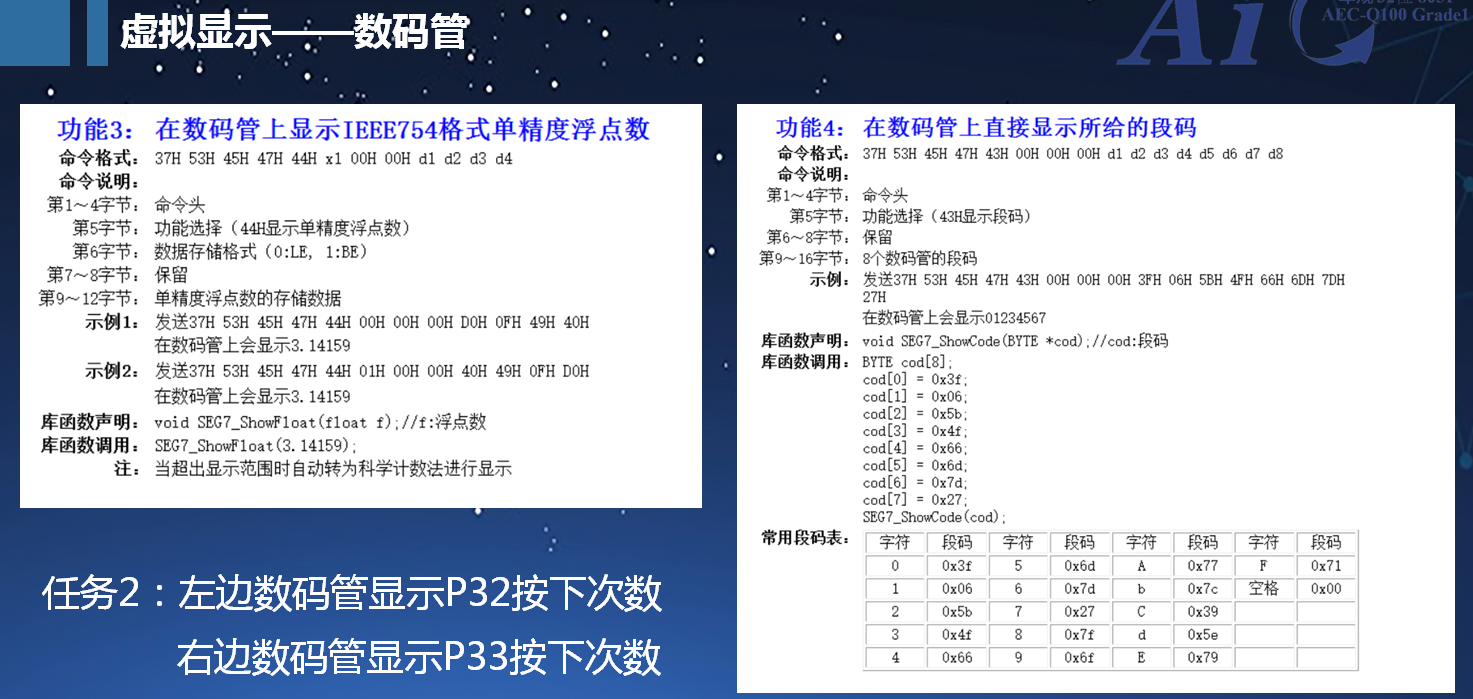

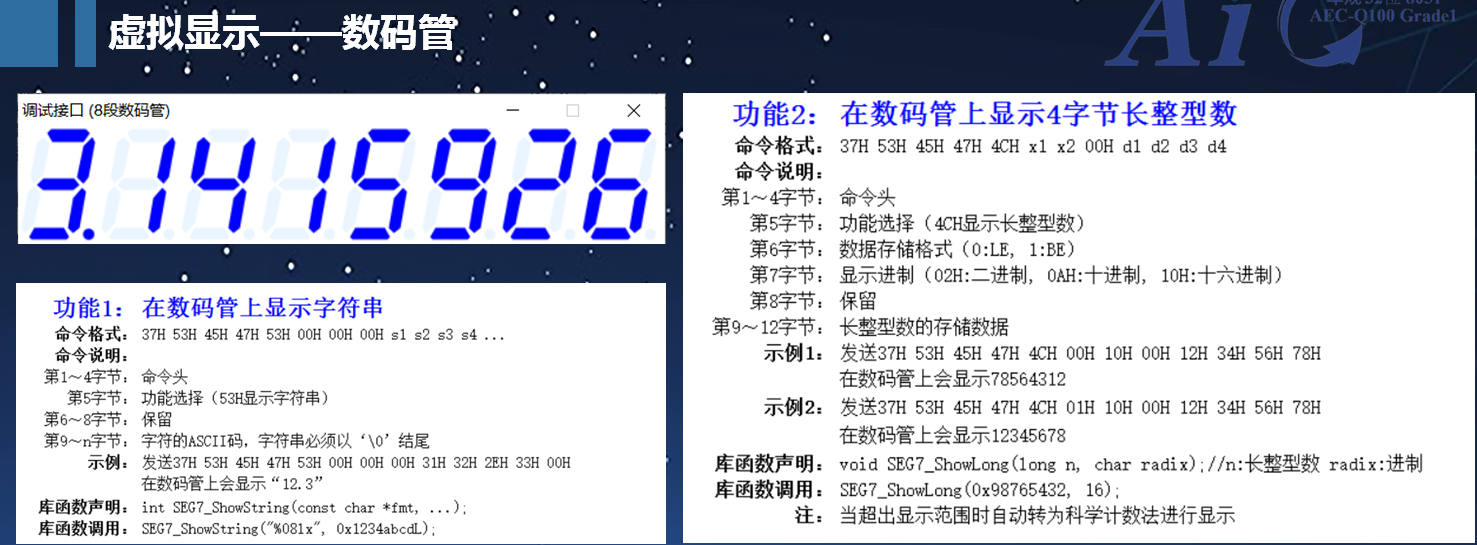

2 虚拟显示之数码管   这个也可以哦.

int SEG7_ShowString(const char *fmt, ...);//在数码管上显示字符串

void SEG7_ShowLong(long n, char radix);//在数码管上显示4字节长整形数

void SEG7_ShowFloat(float f); //在数码管上显示IEEE754模式单精度浮点数

void SEG7_ShowCode(BYTE *cod); //在数码管上直接显示所给的段码

图10-4

图10-5

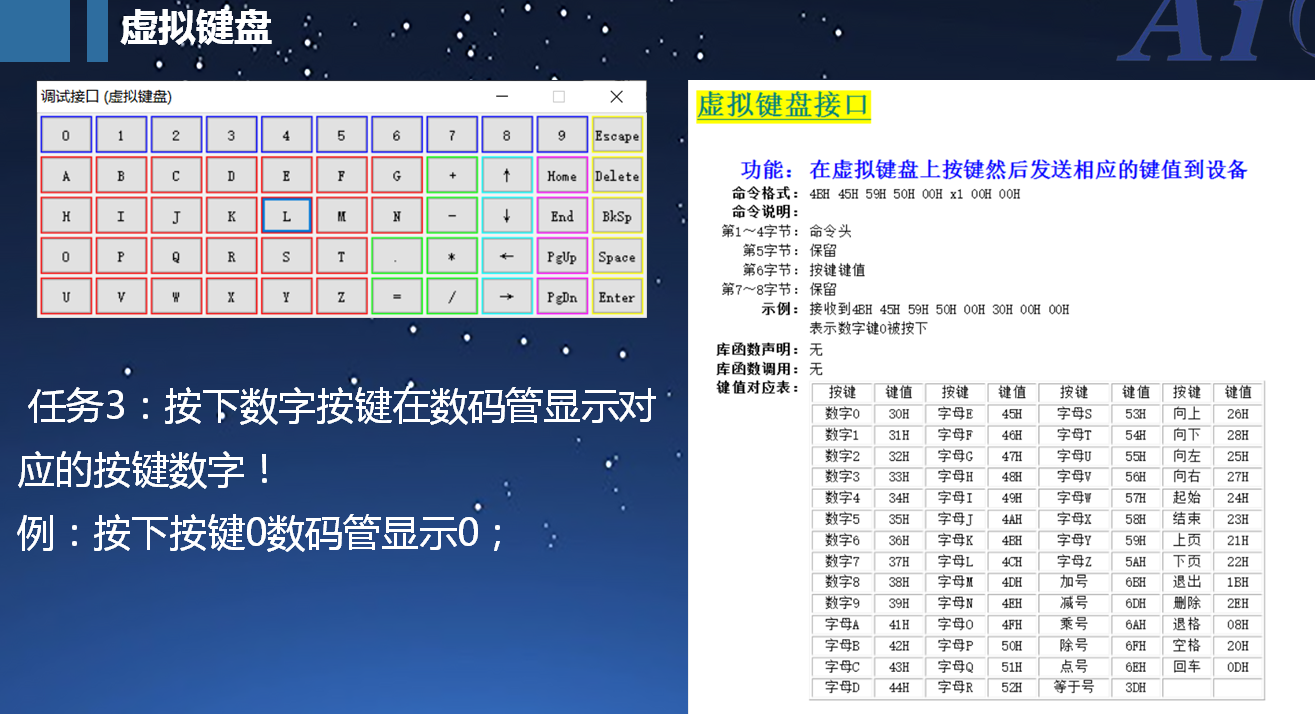

3虚拟键盘

图10-6

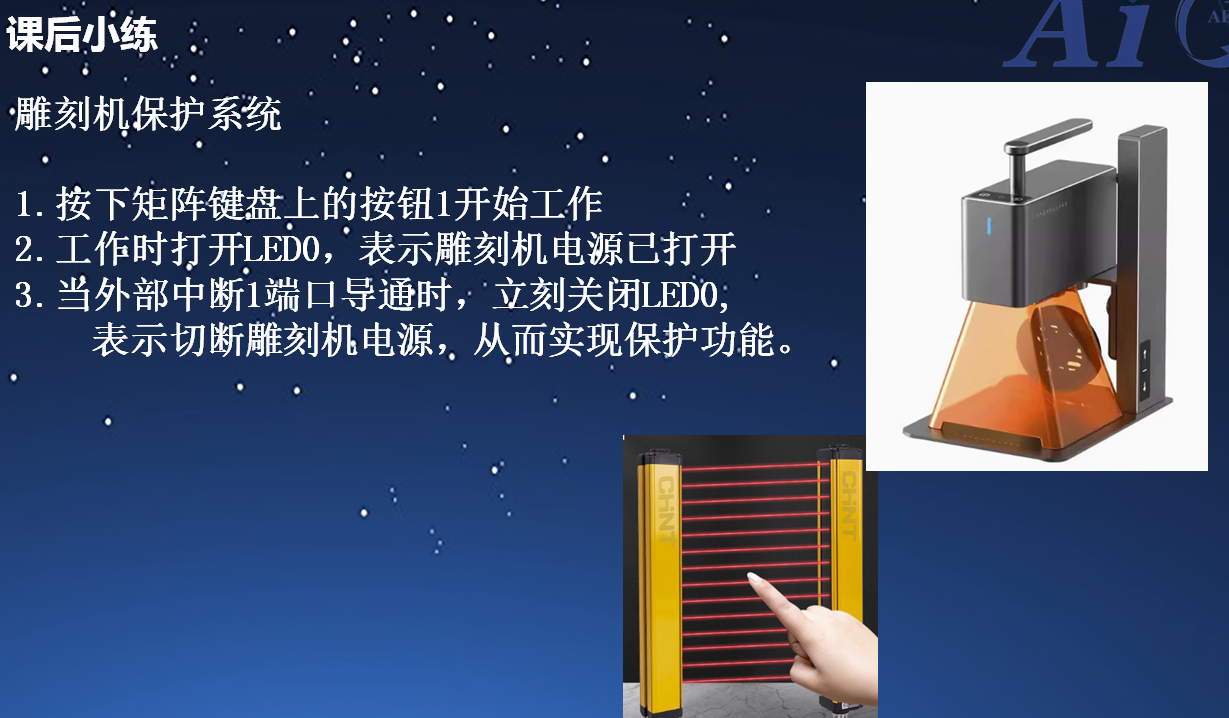

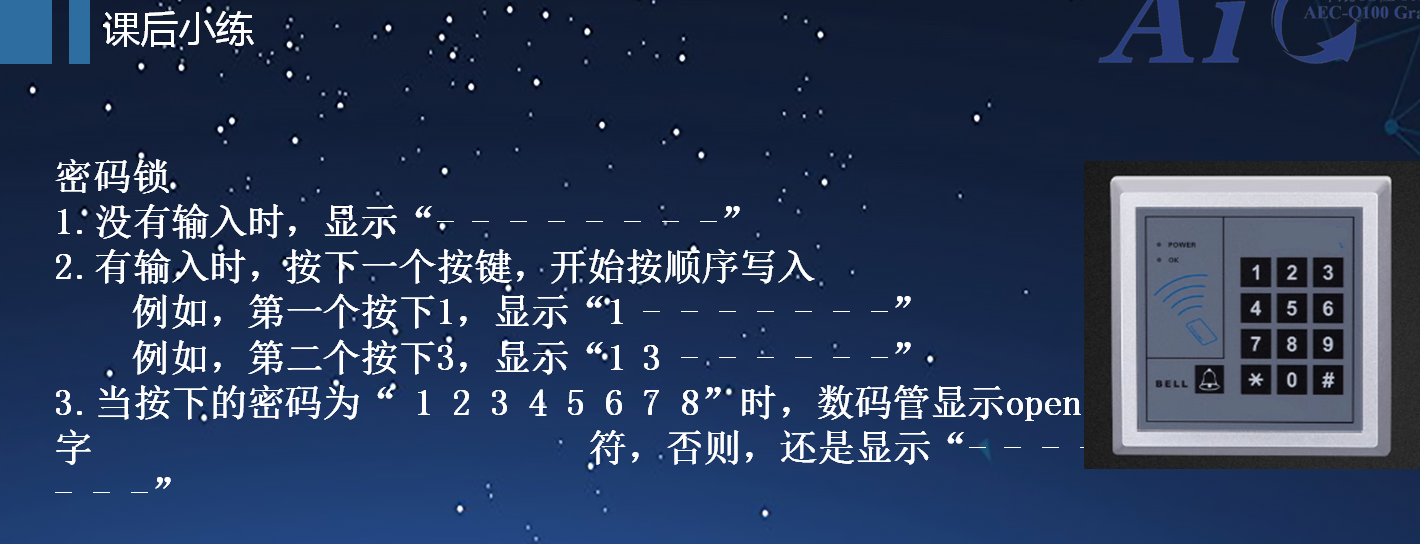

图10-7 课后小练

通过以上的学习,让我们可以通过STCISP软件提供的虚拟LED,虚拟数码管,虚拟键盘,来完成我们的代码实验,很方便哦,不用去做实际的硬件电路,从而大大缩短了开发的时间.

wppp***

打卡第十一课矩阵按键

初学者都要学的一个基础知识,再一次由冲哥来讲解,我也重温一下.

1.矩阵按键的原理

2.矩阵按键的程序实现

1.矩阵按键的原理

在按键数量较多时，为了减少I/O口的占用，将按键排列成矩阵排列的形式的按键阵列我们称为矩阵按键。

图11-1

单独按键,一个端口接一个按键,,,

矩阵按键,端口复用,优点是省端口,缺点是需要复杂的代码来实现!

矩阵按键的实现:图11-2

按键识别原理：端口默认为高电平，实时读取到引脚为低电平是表示按下。

①第一步：现将P0.0-P0.3输出低电平，P0.6-P0.7输出高电平，如果有按键按下，按下的那一行的IO就会变成低电平，就可以判断出哪一行按下了。

②第二步：现将P0.0-P0.3输出高电平，P0.6-P0.7输出低电平，如果有按键按下，按下的那一列的IO就会变成低电平，就可以判断出哪一列按下了。

③第三步：行列组合一下就可以判断出是哪个按键按下了。

代码的实现:跟着冲哥,不迷路!

只要认真学习,实现起来很容易的哦.

duro***

1楼点亮屏幕的程序是你自己写的吧？ 这个应该不是官网的吧？可以分享吗

wppp***

duro*** 发表于 2025-1-11 19:49
1楼点亮屏幕的程序是你自己写的吧？ 这个应该不是官网的吧？可以分享吗

是官方教程中的截图哦.

duro***

wppp*** 发表于 2025-1-12 16:46
是官方教程中的截图哦.

好的。我找找。

wppp***

打卡第十二课 复位系统
由于设备比较复杂，可能会出现某些不确定因素，当出现某种未知的错误的时候，我们可以通过复位操作来确保设备工作在已知的状态，使其能够正确运行。
（当然前提是这个设备的软硬件没有损坏！）

一、确保系统处于确定状态：
复位操作可以确保单片机在开始工作时处于已知的状态，使其能够正确初始化各个寄存器和外设。
二、避免不确定行为：（使用内部看门狗）
没有进行复位时，内部控制寄存器的内容可能是随机的，这可能导致定时器溢出、中断异常、外设误操作等不确定行为。
三、初始化系统：
复位操作可以进行系统的初始化，包括清除寄存器、设置默认值、配置时钟等，为系统正常运行做好准备。
四、保证程序正常开始执行：
复位确保程序从正确的地址开始执行，避免跳转到未知的地址或执行错误的指令。

1. 硬件复位 上电复位，内部集成了复位电路

上电复位使用较长延时，大约延时100多毫秒
低压复位 ：由ISP软件进行设置。
复位脚复位：由于STC单片机内部有非常可靠的复位电路，一般把它做为IO引脚使用。



看门狗设置，很简单哦。初始化以后，只要定时复位即可…..
初始化：根据时钟设置看门狗复位时间：WDT_CONTR = 0X24;
喂狗：：WDT_CONTR = 0X34;//


2.软件复位



IAP_CONTR = 0x60 ;//复位到USBHID下载模式（支持USB的型号）
IAP_CONTR = 0x20 ;//复位到main 函数开始处执行

wppp***

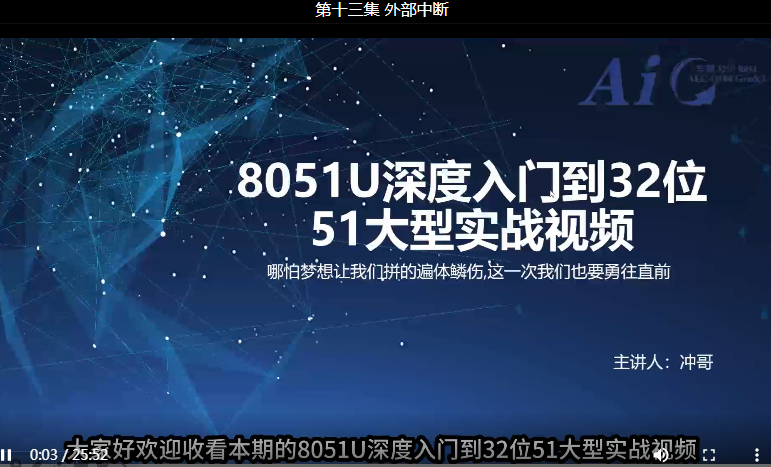

外部中断

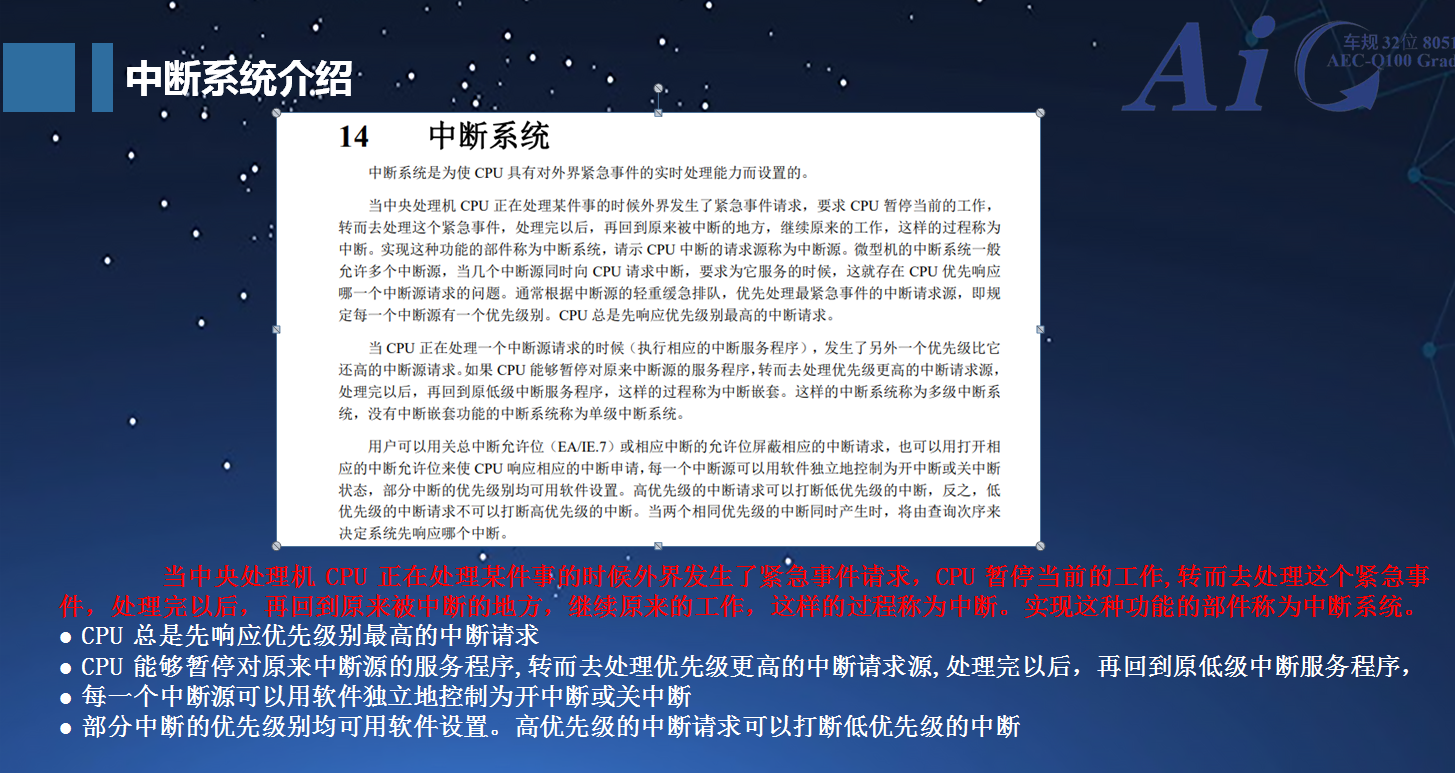

1.中断系统介绍
2.外部中断介绍
3.外部中断用法

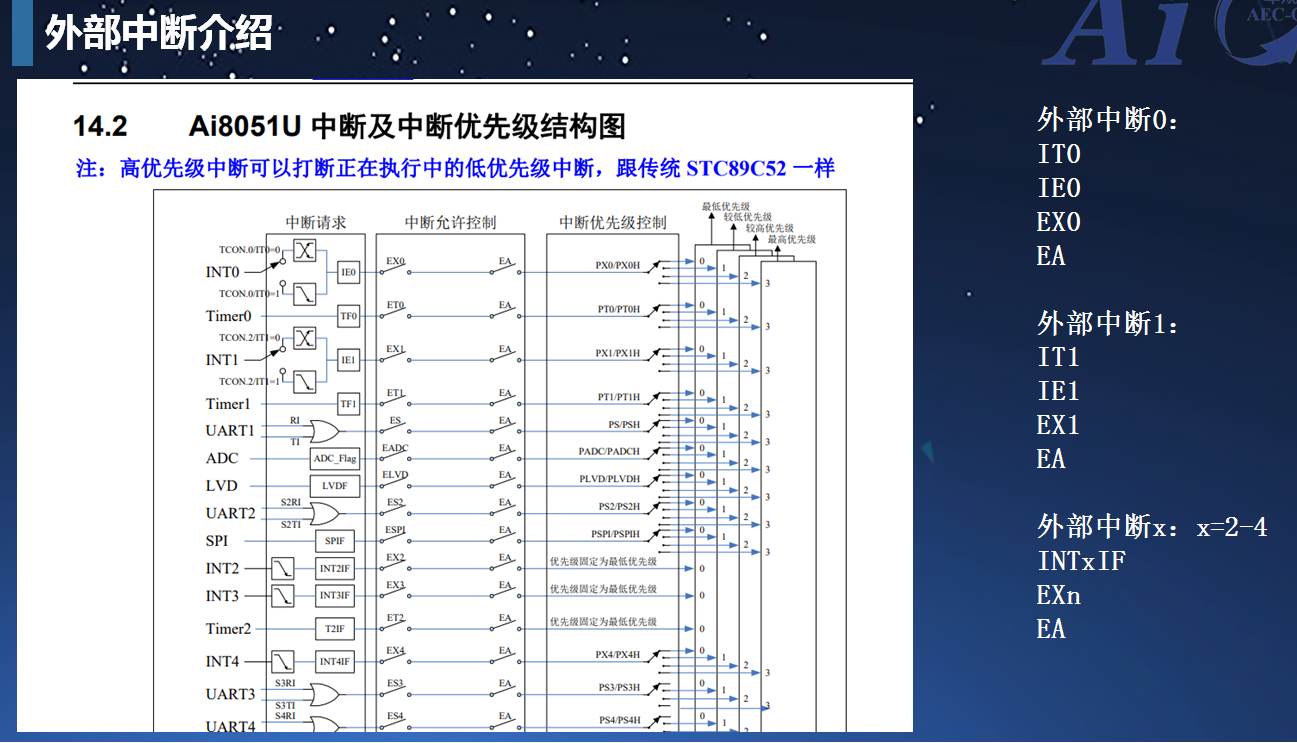

中断优先级的介绍：高优先级可以打断低优先级的中断，高优先级的中断程序执行完毕后，返回被打断的低优先级中断




重点讲一下外部中断；

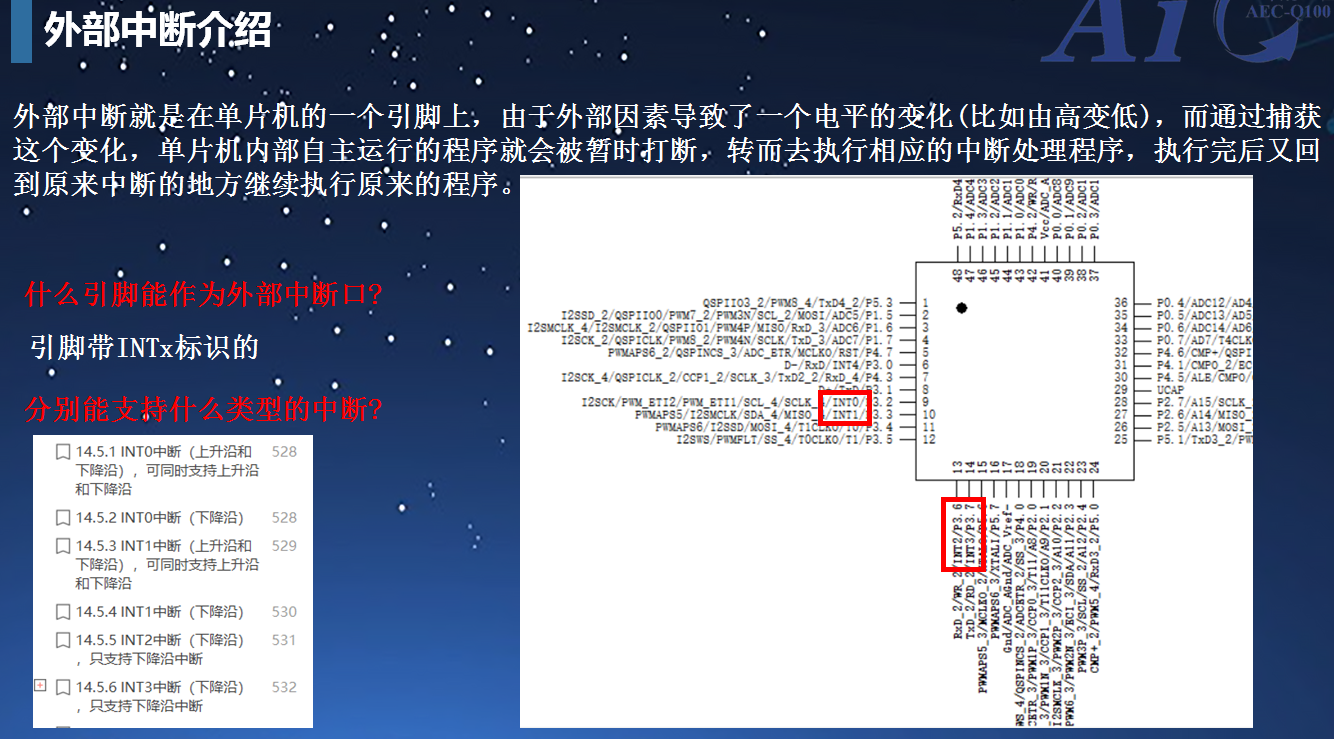

外部中断就是在单片机的一个引脚上，由于外部因素导致了一个电平的变化(比如由高变低)，而通过捕获这个变化，
单片机内部自主运行的程序就会被暂时打断，转而去执行相应的中断处理程序，
执行完后又回到原来中断的地方继续执行原来的程序。



外部中断支持的中断形式，参照手册，有低电平，上升沿，下降沿中断



中断寄存器设置：
例：
IT1: 中断触发形式； IT1=0;上升沿或下降沿触发；IT1=1;只是下降沿触发
IE1:外部中断源1请求位；CPU响应后，由硬件清零；
EX1:允许中断；
EA；总中断

wppp***

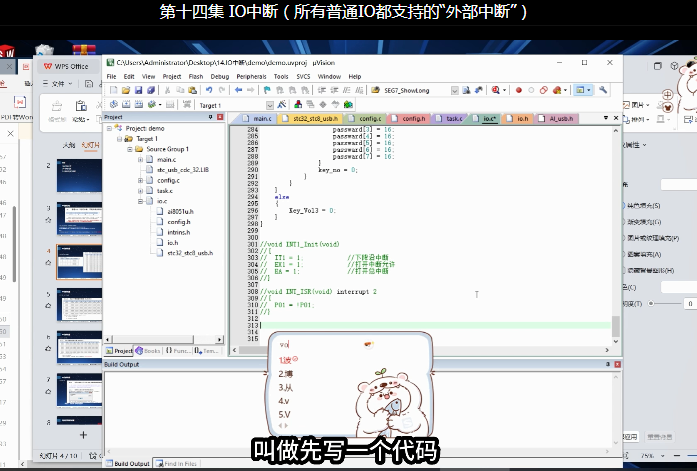

14 课 IO中断（AI8051U)

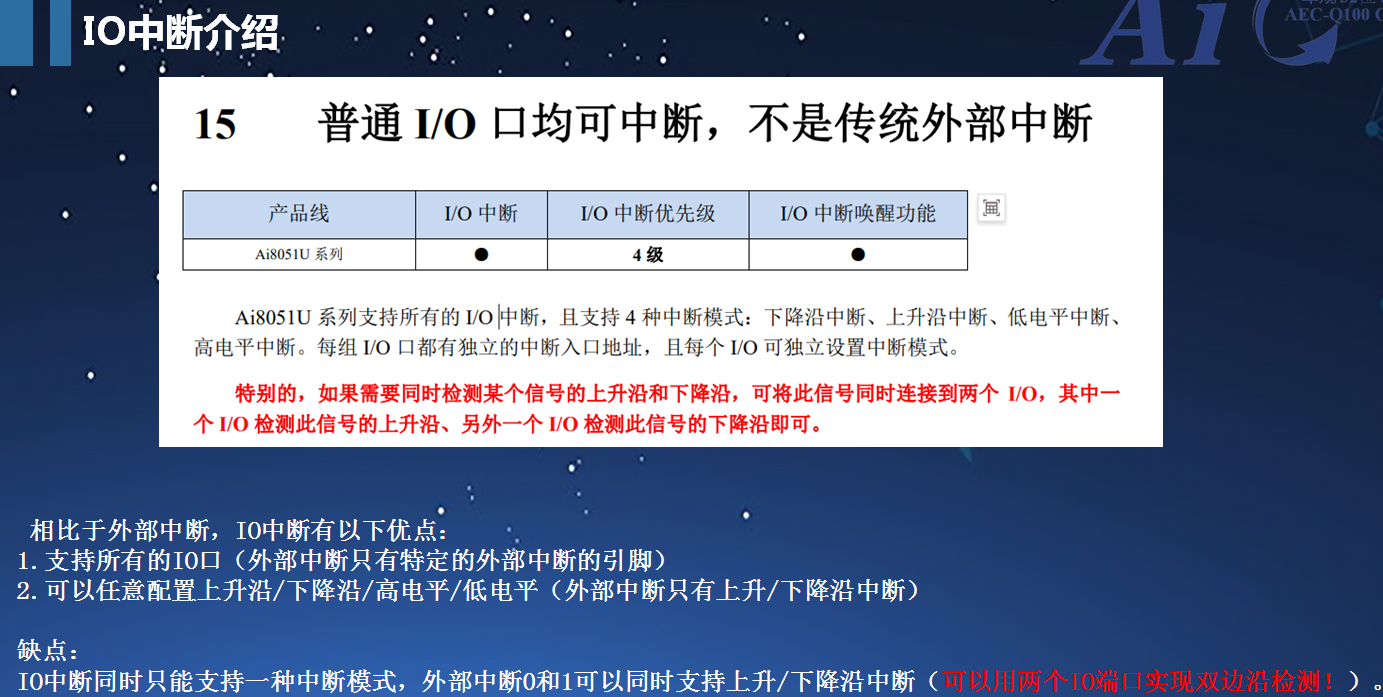

1.IO中断介绍

2.IO中断用法

3.中断优先级的设置

相比于外部中断，IO中断有以下优点：
1.支持所有的IO口（外部中断只有特定的外部中断的引脚）
2.可以任意配置上升沿/下降沿/高电平/低电平（外部中断只有上升/下降沿中断）
缺点：
IO中断同时只能支持一种中断模式，外部中断0和1可以同时支持上升/下降沿中断（可以用两个IO端口实现双边沿检测！）。


IO中断用法





2.打开端口的中断功能

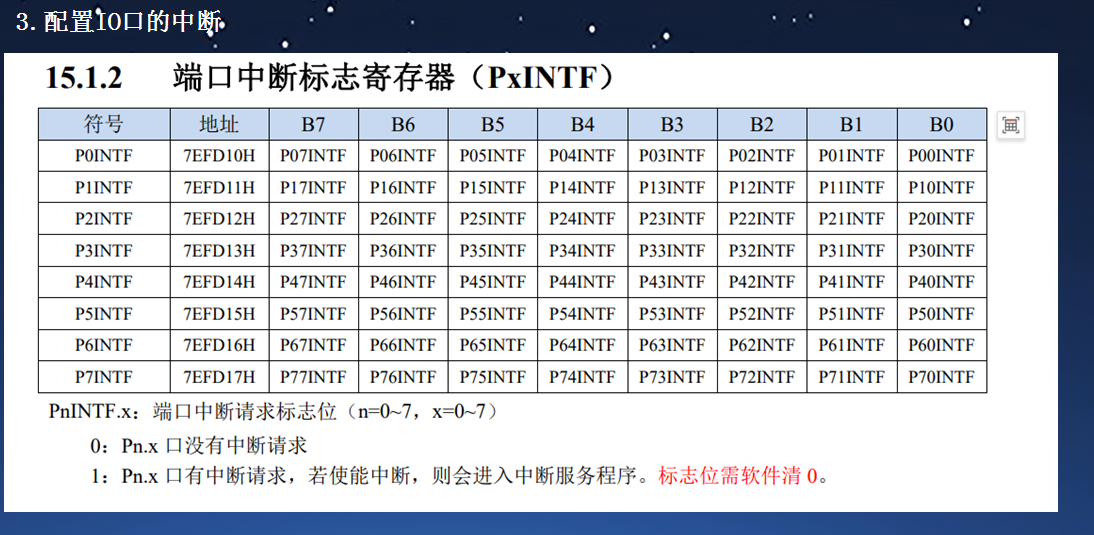

3.配置IO口的中断

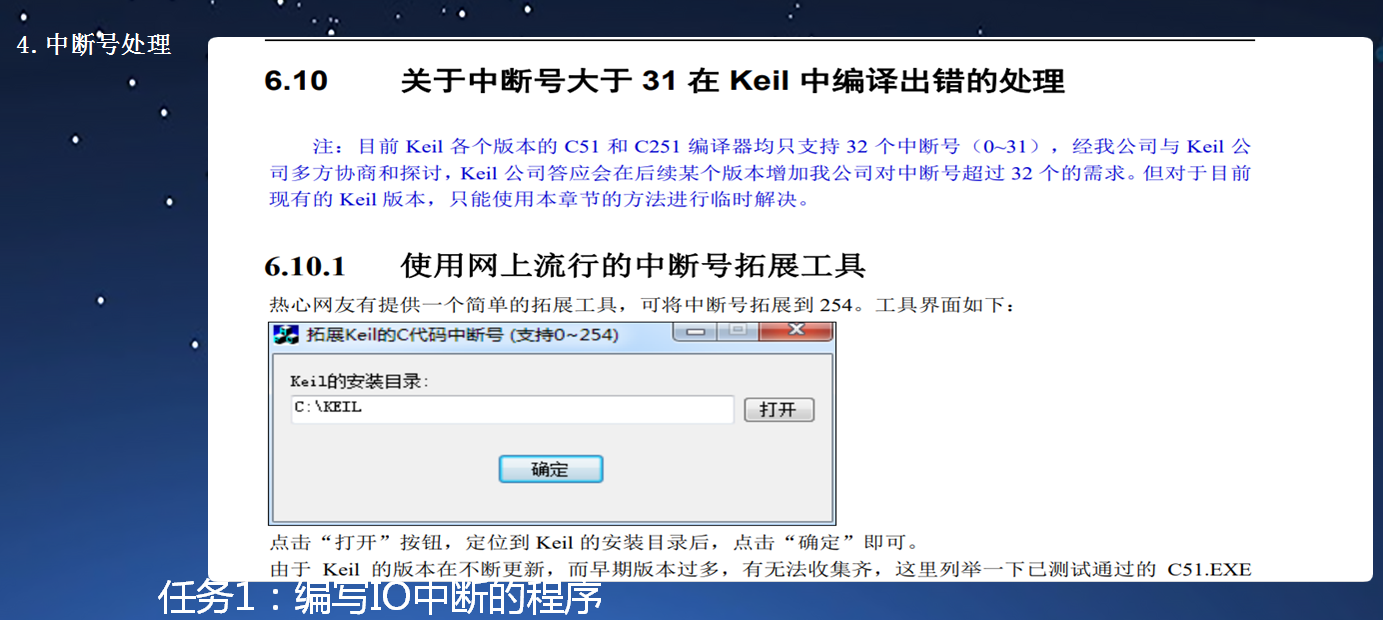

4.中断号处理

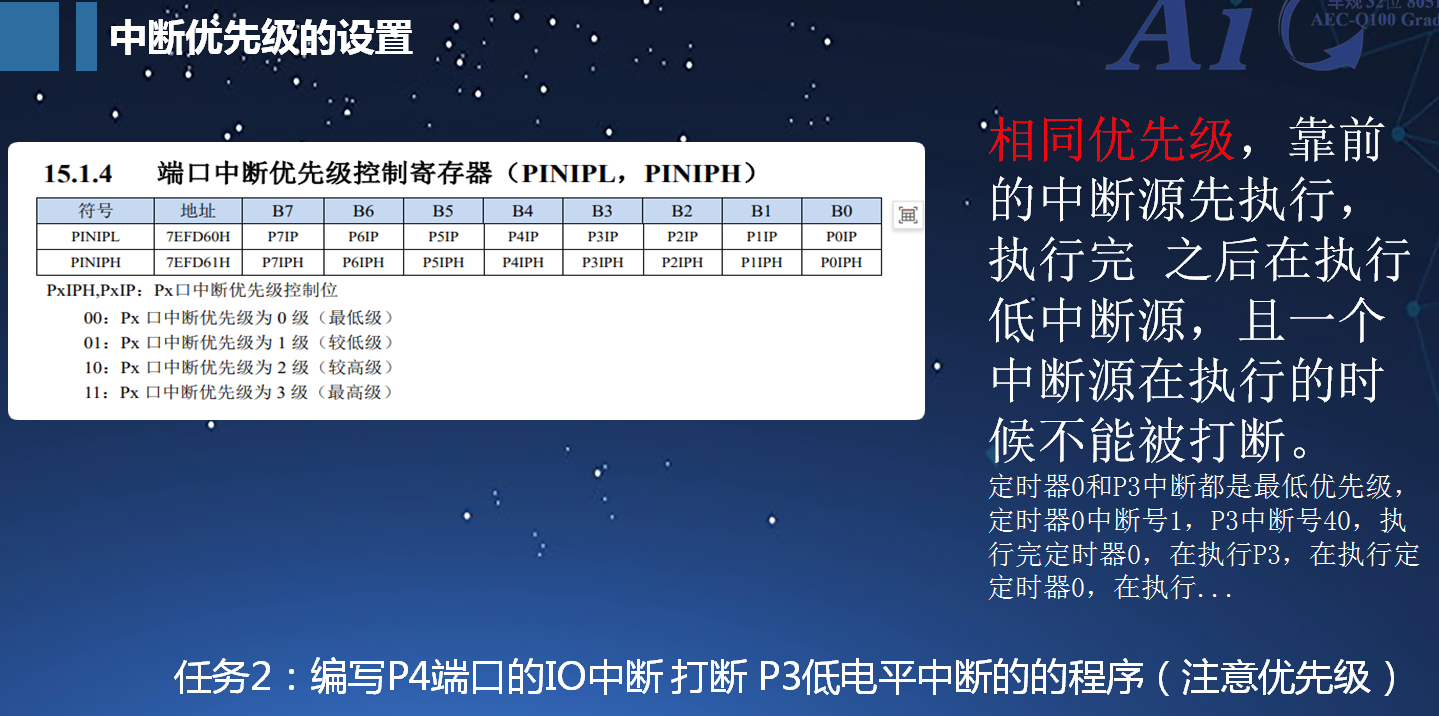

中断优先级的设置




实例：
