利用开天斧实现冲哥串口转发时遇到的奇怪现象

purs***

    大家好，我这里遇到个问题，请教下各位高手。本人目前在学冲哥的USB研讨会视频，第二部分视频中冲哥写了《4.CDC_STC32G_简易串口转发》程序，ISP软件通过CDC把数据发到STC32G，然后通过串口1经Link1D原样返回到电脑串口调试助手#1。我仿照着他的做法，用STC8H实验箱做实验，主频22.1184M，实验箱左边是DB9的串口2（P4.6、P4.7），所以又用了个232转USB的转接线返回电脑，程序收发无误。但同样的程序下载到开天斧时（因串口TTL输出，所以改用Link1D或一箭双雕转USB返回电脑），却出了问题。

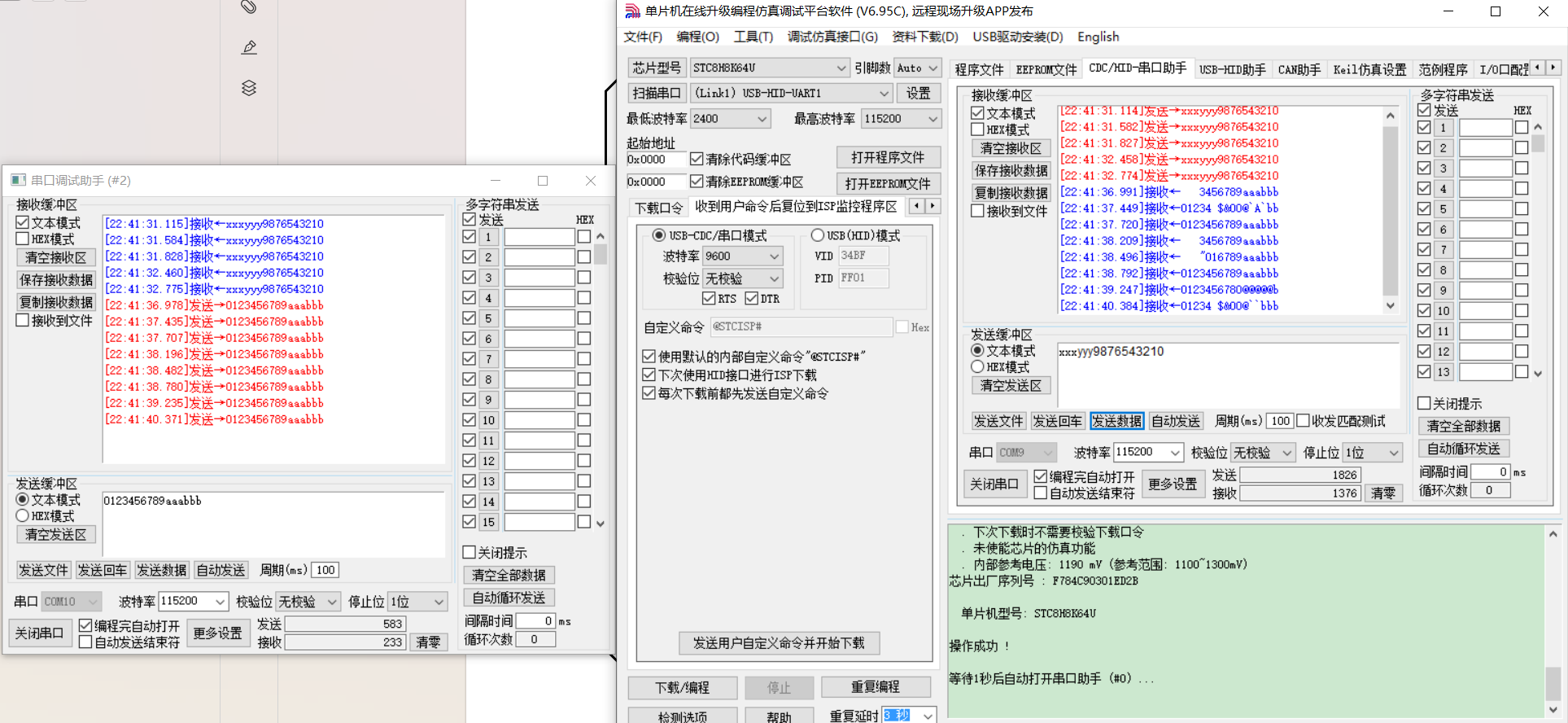

如图，8H8K64U接收USB-CDC数据和串口2发送这条路是对的（左侧电脑串口接收OK），但串口接收再发回电脑这段总是出现问题，有时正确，但经常会有乱码。我改为串口1，程序也改一下引脚映射为P3.6、P3.7，有时是同样的现象，但有时会很长时间才收到一个乱码，感觉像是硬件出了问题。Link1D、一箭双雕我都验证过，没问题。不同串口和对应的程序我也换了，甚至两针排线我也重新焊接了，并用两种导线进行连接，现象依旧。开天斧下载流水灯运行也没问题。真不知道哪里出了问题了，大家有何建议呢？

purs***

实验场景

Debu***

是Link1D串口发送，开天斧串口接收并CDC发送到串口助手有问题？

Debu***

Debu*** 发表于 2024-12-14 11:36
是Link1D串口发送，开天斧串口接收并CDC发送到串口助手有问题？

波特率比较高，注意连接线要优质且接触良好
UART发送脚设置为推挽，接收脚设置为准双向或开漏并打开内部4K上拉试试

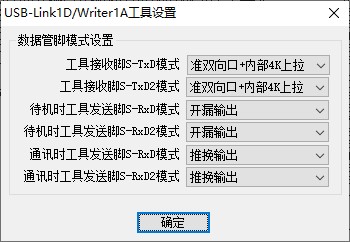

Link 1D也一样，重新下载固件时设置IO模式

Debu***

如果降低波特率能恢复正常，一般是波特率过高时IO状态不合理导致上升沿过慢，这可以用示波器观察到

purs***

Debu*** 发表于 2024-12-14 11:36
是Link1D串口发送，开天斧串口接收并CDC发送到串口助手有问题？

对的，是这条通路总有乱码，但CDC发送到的是CDC串口助手窗口（不是单独的串口调试助手#2）

purs***

刚才我用CP2102的多功能转换器替换了Link1D，收发正常了，用一箭双雕替换也没问题，可能是Link1D设置有问题吧。但之前，我在用实验箱时，用Link1D+TTL转232转接线（或一箭双雕+TTL转232转接线），来替换USB转232时也都是好用的，大概是Link1D还需要再设置一下？我再仔细研究下Link1D吧
