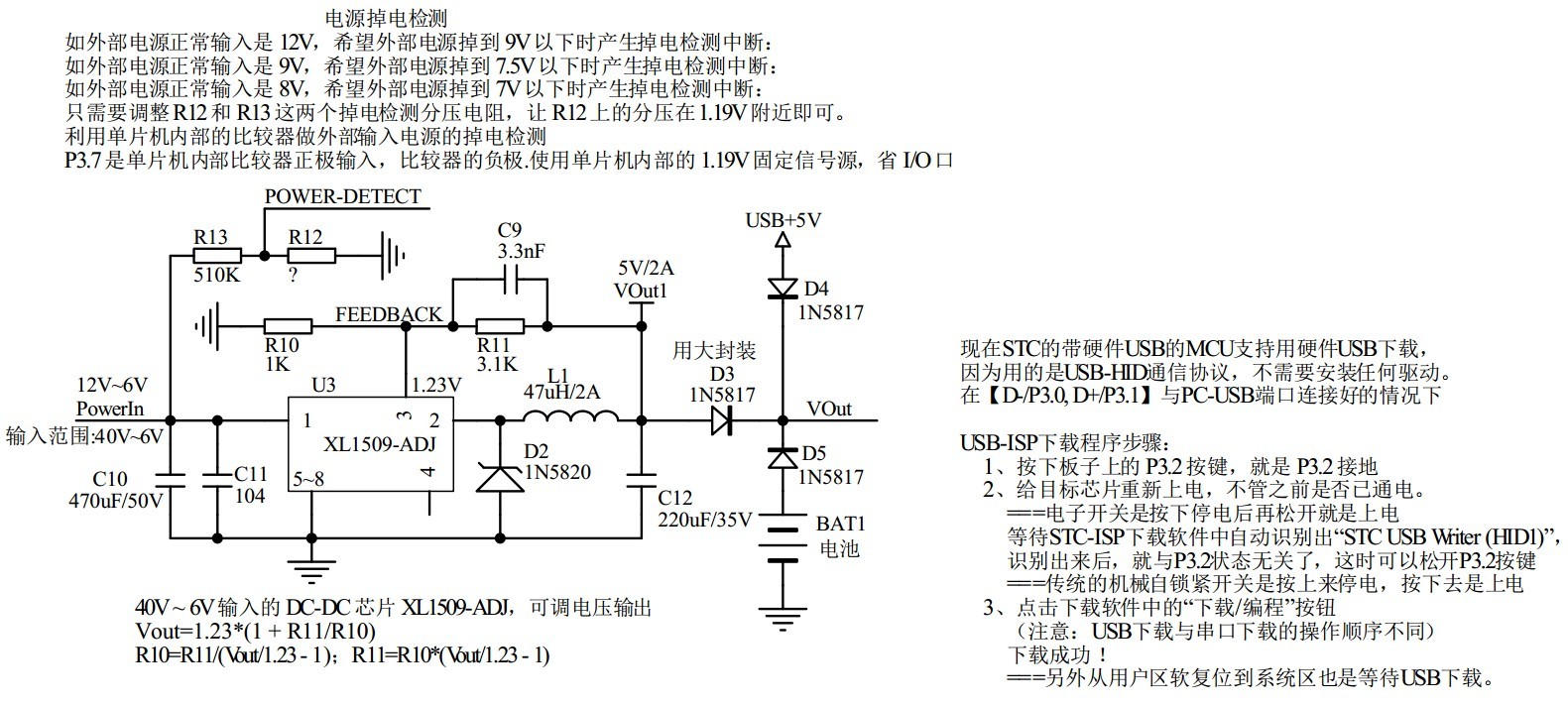

EEPROM的使用 请 配合比较器做掉电检测

梁***

飞*** 发表于 2023-8-24 16:28
工程有用到很多中断 ，如PCA ,时间定时器，通讯等，如果程序在运行过程，操作工人想更改数据，为了不影响 ...

写入一个字节大约30~40us，写入1K字节大约40ms。EEPROM是不能频繁、经常写的，有寿命。

梁***

飞*** 发表于 2023-8-24 16:30
可否在两条触发命令之后再启动中断，一边中断，一边处理EEPROM，这样可以吗？
...

可以，只是发触发命令时关一下全局中断。

飞***

梁*** 发表于 2023-8-24 17:47
写入一个字节大约30~40us，写入1K字节大约40ms。EEPROM是不能频繁、经常写的，有寿命。 ...

以前用按键的形式，操作人员自已按一次保存一次。现在用触摸屏走MODBUS协议，检测有数据更改变保存一次，但是设备在运行中，中途在运行中再关中断，感觉影响非常大

飞***

梁*** 发表于 2023-8-24 17:43
EA=0;
_nop_();
_nop_();

我今晚做个实验， ISP_TRIG = 0x5A;_nop_();_nop_();_nop_();_nop_();ISP_TRIG = 0xA5;看看数据有没有保存进去

飞***

梁*** 发表于 2023-6-26 15:13
最好关一下总中断EA=0；因为触发命令要连续执行：
ISP_TRIG = 0x5A;
ISP_TRIG = 0xA5;

void IapIdle()
{
    IAP_CONTR = 0;                  //¹Ø±ÕIAP¹¦ÄÜ
    IAP_CMD = 0;                    //Çå³ýÃüÁî¼Ä´æÆ÷
    IAP_TRIG = 0;                   //Çå³ý´¥·¢¼Ä´æÆ÷
    IAP_ADDRH = 0x80;               //½«µØÖ·ÉèÖõ½·ÇIAPÇøÓò
    IAP_ADDRL = 0;
}

/*----------------------------
´ÓISP/IAP/EEPROMÇøÓò¶ÁÈ¡Ò»×Ö½Ú
----------------------------*/
unsigned char IapReadByte(unsigned int addr)
{
    unsigned char dat;                       //Êý¾Ý»º³åÇø

    IAP_CONTR = ENABLE_IAP;         //ʹÄÜIAP
    IAP_CMD = CMD_READ;             //ÉèÖÃIAPÃüÁî
    IAP_ADDRL = addr;               //ÉèÖÃIAPµÍµØÖ·
    IAP_ADDRH = addr >> 8;          //ÉèÖÃIAP¸ßµØÖ·
    IAP_TRIG = 0x5a;                //д´¥·¢ÃüÁî(0x5a)
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
_nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
    IAP_TRIG = 0xa5;                //д´¥·¢ÃüÁî(0xa5)
    _nop_();                        //µÈ´ýISP/IAP/EEPROM²Ù×÷Íê³É
    dat = IAP_DATA;                 //¶ÁISP/IAP/EEPROMÊý¾Ý
    IapIdle();                      //¹Ø±ÕIAP¹¦ÄÜ

    return dat;                     //·µ»Ø
}

/*----------------------------
дһ×Ö½ÚÊý¾Ýµ½ISP/IAP/EEPROMÇøÓò
----------------------------*/
void IapProgramByte(unsigned int addr,unsigned char dat)
{
    IAP_CONTR = ENABLE_IAP;         //ʹÄÜIAP
    IAP_CMD = CMD_PROGRAM;          //ÉèÖÃIAPÃüÁî
    IAP_ADDRL = addr;               //ÉèÖÃIAPµÍµØÖ·
    IAP_ADDRH = addr >> 8;          //ÉèÖÃIAP¸ßµØÖ·
    IAP_DATA = dat;                 //дISP/IAP/EEPROMÊý¾Ý
    IAP_TRIG = 0x5a;                //д´¥·¢ÃüÁî(0x5a)
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
_nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
_nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
    IAP_TRIG = 0xa5;                //д´¥·¢ÃüÁî(0xa5)
    _nop_();                        //µÈ´ýISP/IAP/EEPROM²Ù×÷Íê³É
    IapIdle();
}

/*----------------------------
ÉÈÇø²Á³ý
----------------------------*/
void IapEraseSector(unsigned int addr)
{
    IAP_CONTR = ENABLE_IAP;         //ʹÄÜIAP
    IAP_CMD = CMD_ERASE;            //ÉèÖÃIAPÃüÁî
    IAP_ADDRL = addr;               //ÉèÖÃIAPµÍµØÖ·
    IAP_ADDRH = addr >> 8;          //ÉèÖÃIAP¸ßµØÖ·
    IAP_TRIG = 0x5a;                //д´¥·¢ÃüÁî(0x5a)
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
_nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
    IAP_TRIG = 0xa5;                //д´¥·¢ÃüÁî(0xa5)
    _nop_();                        //µÈ´ýISP/IAP/EEPROM²Ù×÷Íê³É
    IapIdle();
}



我在中间放了15个空指令，结果不影响EEPROM的操作、、、、   用的芯片是STC15F2K60S2  LQPF32

我的程序里面每毫秒会中断一次，还有485通讯中断等，都不影响到EEPROM的操作

飞***

飞*** 发表于 2023-8-26 00:11
void IapIdle()
{
    IAP_CONTR = 0;                  //¹Ø±ÕIAP¹¦ÄÜ

所以麻烦STC官方得再次测试一下，这对我很重要，因为一些逻辑性问题，无法每操作一个字节都得关一次中断，这样非常麻烦。

梁***

飞*** 发表于 2023-8-26 00:13
所以麻烦STC官方得再次测试一下，这对我很重要，因为一些逻辑性问题，无法每操作一个字节都得关一次中断 ...

为了可靠，官方一直要求是连续发的触发命令。
关一下中断并不会对程序运行显著增加影响的，因为写入、擦除一旦启动，不管你是否禁止中断，PC都会停止执行程序，不能响应任何中断，直到操作完成，自动恢复运行程序和响应中断。

LAO***

飞*** 发表于 2023-8-26 00:11
void IapIdle()
{
    IAP_CONTR = 0;                  //¹Ø±ÕIAP¹¦ÄÜ

这种操作， 都不影响EEPROM的写入

估计 STC 官方一直要求是连续发的触发命令。

是否就是一个伪操作？？？

飞***

LAO*** 发表于 2023-9-26 03:55
这种操作， 都不影响EEPROM的写入

估计 STC 官方一直要求是连续发的触发命令。

不是必须的。有些例程里面关了中断，是为了防止在中断跟主循环里同时调用EEPROM操作函数，产生自己嵌套自己的现象。  我觉得三楼这种解释比较说得通。
