《8051U深度入门到32位51大型实战教学视频》学习记录

dyx***

第十集 虚拟LED数码管 的学习记录

       通过AIapp-isp软件中的“仿真调试接口”找到接口协议及帮助，可以找到适合使用的各种虚拟设备驱动函数。

1.    利用擎天柱转换板，向PC发送数据，用AIapp_isp软件中的仿真调试功能，虚拟擎天柱的各个IO端口。

通过DIP40—led界面展示出来。

库函数声明： void LED40_SendData(BYTE *dat, BYTE size);

库函数调用：

BYTEcod[8];

cod[0] =0x0f;         //第6字节：P0～P5端口用0屏蔽（bit0:P0, bit1:P1, bit2:P2,bit3:P3,bit4:P4,...）

cod[1] =0x12;        //bit0:P0发送的数据(8位)

cod[2] =0x34;        //bit2:P0发送的数据(8位)

cod[3] =0x56;        //bit3:P0发送的数据(8位)

cod[4] =0x78;        //bit4:P0发送的数据(8位)

LED40_SendData(cod, 5);//“cod”指针数组，“5”里面包含5个对应内容字节的数据。

2.    虚拟数码管。虚拟一个8位的数码管

可以调用4个函数实现不同显示效果，常用的是直接显示段码

库函数调用：

BYTE cod[8];//定义一个数组 cod[0] = 0x3f; cod[1] = 0x06; cod[2] = 0x5b; cod[3] = 0x4f; cod[4] = 0x66; cod[5] = 0x6d; cod[6] = 0x7d; cod[7] = 0x27; SEG7_ShowCode(cod);//调用发送函数

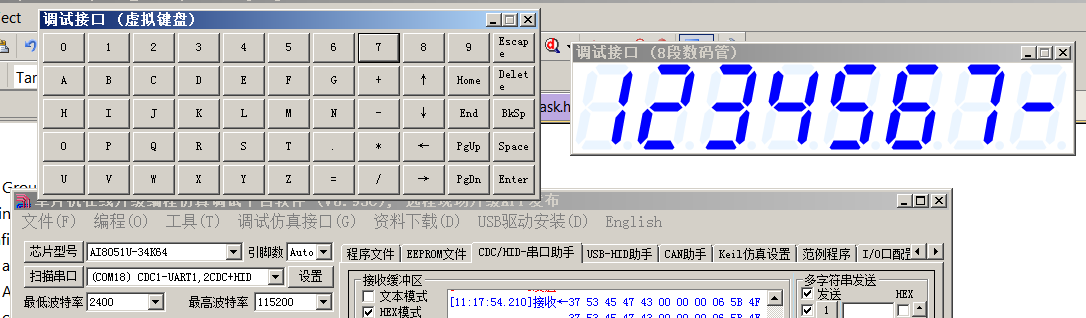

3.    虚拟键盘。虚拟一个多功能键盘，向单片机发送指令和数据，接收处理并回传到USB调试接口，用虚拟的8位数码管显示出来。

一切都是虚拟，所以需要将这个函数规定的键值按照规律翻译，才能正确显示出来，视频教学里面采用“-48”，巧妙的同步的一致的显示在虚拟的数码管上。

冲哥非常厉害！

虚拟键盘直接以串行的方式发送出来，需要在“UsbOutBuffer[5]”提取。

if (bUsbOutReady)                            //如果接收到了数据
        {
            REC_NUM = UsbOutBuffer[5];            //验证“UsbOutBuffer[5]”只有PC发送了数据才会更新，无新数据不会变。
                                            //放在了缓存里。
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();                            //
        }

4.    课后练习：8位密码锁

-1.没有输入时，显示“- - - - - - - -”

-2.有输入时，按下一个按键，开始按顺序写入

    例如，第一个按下1，显示“1 - - - - - - -”

    例如，第二个按下3，显示“1 3 - - - - - -”

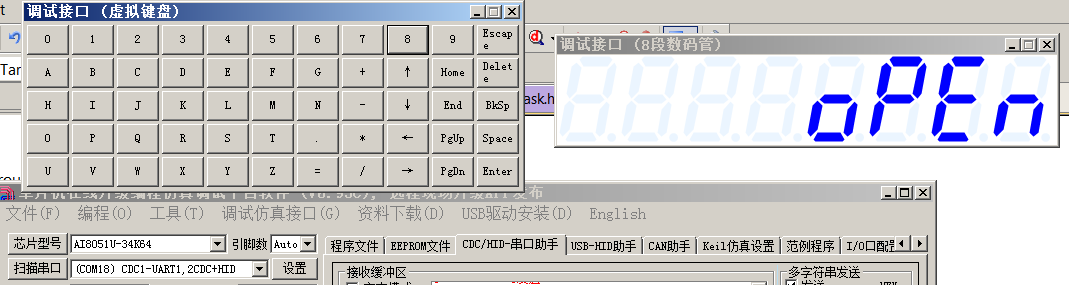

-3.当按下的密码为“ 1 2 3 4 5 6 7 8”时，数码管显示open的字符，否则，还是显示“- - - - - - - -”

/*     课后任务8位密码锁

-1.没有输入时，显示“- - - - - -- -”

-2.有输入时，按下一个按键，开始按顺序写入

        例如，第一个按下1，显示“1 - - - - - - -”

        例如，第二个按下3，显示“1 3 - - - - - -”

-3.当按下的密码为“ 1 2 3 4 5 67 8”时，数码管显示open的字符，否则，还是显示“- -- - - - - -”

*/

下面是实现该功能的部分程序，数码管段码数组用软件生成，放在SEG_NUM[19]数组里。

模拟当中出现的问题是，第8位显示不出来，直接跳转到“open”。里面还需要加延时语句。暂时不加。

还有就是开机显示“--------”部分，模拟的时候来不及显示，只有按出错了就显示了。哈哈，这单片机运行速度太快了！PC反应不过来。

u8 Step =0;

u8REC_NUM = 0xff;

u8 stop =0;

voidTASK_5( void )//任务五

{

u8 i ;

u8 cod[8];      //新的函数（数组）里面需包含关键字“cod”

if(stop == 0)         //开机显示“--------”，只运行一次。如果要一直显示可以直接取消stop标志判断。持续发送。

{

        for(i=0;i<8;i++)

        {

               cod = SEG_NUM[19];

        }

        SEG7_ShowCode(cod); //

        stop = 1;

}

if(REC_NUM != 0xff) //有新数据

{

        switch(Step)

        {

               case 0:cod[Step]=SEG_NUM[REC_NUM];break;       //装入第1位的段码

               case 1:cod[Step]=SEG_NUM[REC_NUM];break;       //装入第2位的段码

               case 2:cod[Step]=SEG_NUM[REC_NUM];break;       //装入第3位的段码

               case 3:cod[Step]=SEG_NUM[REC_NUM];break;       //装入第4位的段码

               case 4:cod[Step]=SEG_NUM[REC_NUM];break;       //装入第5位的段码

               case 5:cod[Step]=SEG_NUM[REC_NUM];break;       //装入第6位的段码

               case 6:cod[Step]=SEG_NUM[REC_NUM];break;       //装入第7位的段码

               case 7:cod[Step]=SEG_NUM[REC_NUM];break;       //装入第8位的段码

               default:break;

        }

        REC_NUM = 0xff;//清空缓存

        SEG7_ShowCode(cod);

        Step++;

        if(Step ==8)

        {

         if((cod[0]==SEG_NUM[1])&&(cod[1]==SEG_NUM[2])&&(cod[2]==SEG_NUM[3])&&(cod[3]==SEG_NUM[4])&&

                (cod[4]==SEG_NUM[5])&&(cod[5]==SEG_NUM[6])&&(cod[6]==SEG_NUM[7])&&(cod[7]==SEG_NUM[8]))

               {

                      cod[0] = SEG_NUM[20];       //第1位显示的段码

                      cod[1] = SEG_NUM[20];       //第2位显示的段码

                      cod[2] = SEG_NUM[20];       //第3位显示的段码

                      cod[3] = SEG_NUM[20];       //第4位显示的段码

                      cod[4] = SEG_NUM[17];       //第5位显示的段码

                      cod[5] = SEG_NUM[18];       //第6位显示的段码

                      cod[6] = SEG_NUM[14];       //第7位显示的段码

                      cod[7] = SEG_NUM[16];       //第8位显示的段码

               }

               else//输入错误

               {

                      for(i=0;i<8;i++)

                      {

                             cod =SEG_NUM[19];

                      }

                      Step = 0;

               }

        }

        SEG7_ShowCode(cod);        //函数里必须包含调用的发送函数

}

}





今天是2025年的1月1号。记录我的学习历程。

跟着冲哥学，学到了好多知识！感谢冲哥！感谢国芯！

2025，新的一年，祝愿大家新年快乐！收获满满！

dyx***

don*** 发表于 2025-1-1 13:57
优秀课代表

夸奖了，就学习的时候认真了点，分享+记录！一起加油哦!

dyx***

第十一集 矩阵按键 的学习记录

1.    矩阵按键的原理：（IO口设置为准双向口，2行4列用6个IO可得到8个按键，4行4列可得到16个按键）

a.    首先让列都输出低电平，如4列；让行输出高电平，如2行

b.    判断行是否有低电平出现，若有表示有按键按下。

c.    让每行赋值低电平，每列赋值高电平（翻转）。再检测那列出现低电平，就可以判断是这个低电平对应列的按键按下了。

2.     矩阵按键的程序实现：由矩阵按键得到键值，同时依然需要按键消抖处理后，才用于程序实施！保证触发精确。

3.     用按键密码锁任务验证矩阵按键，这次是用了试验箱上面的数码管，就需要略作修改，调用的595驱动函数，就实现了。

4.     课后任务：简易洗衣机面板

a按下开机键后，数码管显示1，表示默认为清洗模式1；

b用矩阵按键模拟洗衣机的操作面板，前五个按键模拟1-5的清洗模式按键，选择几的时候数码管显示数字几，表示以当前为第几个功能；

c按下启动后，按照选择的模式对应的时间开始倒计时，倒计时结束后，数码管熄灭，表示清洗完成。

d.下面是逻辑处理和显示部分，按键扫描和任务调度依然采用冲哥的多任务处理框架。显示部分非常耗费存储空间，代码还需要优化。

voidTime_Count_Decrement(void) //秒计数，减计数，

{

       if(Run_Pause == 1)       //1.启动，2.暂停，0.模式切换

       {

              Run_Time--;  //

              if(Run_Time == 0)

              {

                     Run_ON = 0 ;

                     Run_Pause = 0;

              }

       }

}

voidSeg_Task(void) //显示函数

{

       static       u8i=0;

       if(Run_ON == 1)

       {

              if(Run_Pause == 1) //1.启动，2.暂停，0.模式切换

              {

                     switch(i)

                     {

                            case 0 :

                                   {

                                          Display_Seg(SEG_NUM[Run_Time/10] , T_NUM[1]);

                                   }

                                   break;

                            case 1 :

                                   {

                                          Display_Seg(SEG_NUM[Run_Time%10] , T_NUM[0]);

                                   }

                                   break;

                     }

                     i++;

                     if(i>1)

                     {

                            i=0;

                     }

              }

              else if(Run_Pause == 0) //0.仅开机时的模式切换，1.启动，2.暂停

              {

                     switch(Display_data)

                     {

                            case 0 :

                                   {

                                          Display_Seg(SEG_NUM[1] , T_NUM[0]);//仅仅在数码管1显示1

                                   }

                                   break;

                            case 1 :

                                   {

                                          Display_Seg(SEG_NUM[1] , T_NUM[0]);//仅仅在数码管1显示1

                                   }

                                   break;

                            case 2 :

                                   {

                                          Display_Seg(SEG_NUM[2] , T_NUM[0]);//仅仅在数码管1显示2

                                   }

                                   break;

                            case 3 :

                                   {

                                          Display_Seg(SEG_NUM[3] , T_NUM[0]);//仅仅在数码管1显示3

                                   }

                                   break;

                            case 4 :

                                   {

                                          Display_Seg(SEG_NUM[4] , T_NUM[0]);//仅仅在数码管1显示4

                                   }

                                   break;

                            case 5 :

                                   {

                                          Display_Seg(SEG_NUM[5] , T_NUM[0]);//仅仅在数码管1显示5

                                   }

                                   break;

                     }

              }

       }

       else

       {

              for(i=0;i<8;i++)

              {

                     Display_Seg( SEG_NUM[17] ,T_NUM);//关机状态，清空。

              }

       }

}

voidLaundry_Task(void)//洗衣机程序

{

       switch(Key_Sec)//调用键值进行处理

       {

              case 1 :

                     {

                            Run_ON = !Run_ON ;//开关机

                            if(Run_ON == 0)

                            {

                                   Run_Pause = 0;//关机状态下，所有模式清空

                                   Display_data= 1 ;

                            }

                     }

                     break;

              case 2 :

                     {

                            if(Run_ON == 1)

                            {

                                   Run_Pause +=1 ;//启动暂停键模式切换

                                   if(Run_Pause>2)

                                   {

                                          Run_Pause= 1;

                                   }

                            }

                     }

                     break;

              case 3 :

                     {

                            Display_data = 1;//显示数据1内容

                            Run_Time =Time_mode[0];//装入设定值1

                     }

                     break;

              case 4 :

                     {

                            Display_data = 2;//显示数据2内容

                            Run_Time =Time_mode[1];//装入设定值2

                     }

                     break;

              case 5 :

                     {

                            Display_data = 3;//显示数据3内容

                            Run_Time =Time_mode[2];//装入设定值3

                     }

                     break;

              case 6 :

                     {

                            Display_data = 4;//显示数据4内容

                            Run_Time =Time_mode[3];//装入设定值4

                     }

                     break;

              case 7 :

                     {

                            Display_data = 5;//显示数据5内容

                            Run_Time =Time_mode[4];//装入设定值5

                     }

                     break;

       }

       Key_Sec = 0;

}

dyx***

第十二集复位系统 的 学习记录

1.   复位系统：系统上电复位都是开始工作的第一步。上电复位，使整个系统处于或回到默认的初始硬件状态下，复位也就是强制单片机进行初始化，作用是使CPU和系统中的其他部件都处于一个确定的初始状态，并从这个状态开始工作。

2.   复位在Ai8051U中 包含了上电复位、低压复位、复位脚复位和看门狗复位。也可统称为硬件复位或者软件复位两大类。

3.   硬件复位：a.上电复位，通过引脚上的接入的一个按钮和阻容元件达到复位效果。复位电压达到（1.7~1.9V）可正常复位

b.注意，Ai8051U的复位引脚可以通过程序初始化得到想要的复位效果。默认它的复位引脚没有开启，需要在“AIapp-ISP”的“硬件选项”中开启复位功能。该引脚为“P47”。

C．“AIapp-ISP”中与复位相关的设置，“上电复位使用较长延时”：内核决定，可以让各个硬件都完成初始化，但有开机时间要求的可以不开启这个功能。“允许低压复位”：指VCC电压低于设定值时产生复位。“下次冷启动时，P32/P33为0时才可下载程序”“复位脚用作IO口”等设置，让IO口具有更多的功能。

d.看门狗复位：这是需要对看门狗控制寄存器进行相应的设置才能正常使用。寄存器“WDT_CONTR”开启后，达到设定值

  后，将会使单片机复位。所以就必须让单片机定期的去清空计数单元，防止复位。如果单片机异常，不能有效清除计数单元的值，则看门狗认为系统死机，复位动作。WDT_CONTR=0x2n即可开启（n为8级分频系数），WDT_CONTR=0x3n清空定时器，防止复位，同时赋值n。

4.   软件复位：对寄存器“IAP-CONTR”赋值达到复位效果。（IAP控制寄存器）

IAP-CONTR=0x60(复位到系统ISP区，进入下载模式

IAP-CONTR=0x28（复位到用户系统区）

IAP-CONTR=0x20复位到用户程序区)

5.   课后任务：密码锁

a.没有输入时，显示“-- - - - - - -”

b.有输入时，按下一个按键，开始按顺序写入

    例如，第一个按下1，显示“1 - - - - - - -”

    例如，第二个按下3，显示“1 3 - - - - - -”

c.当按下的密码为“ 12 3 4 5 6 7 0”时，数码管显示open的字符，否则，还是显示“- - - - - - - -”

新增：

e.看门狗，超时1秒自动复位

f.增加开机版本号，开机显示三秒的U 1.00 版本号

g.增加手动复位，P33按钮按下时重启（方便查看版本号和清除密码）

新增代码：

主函数中：

void main(void)

               WDT_CONTR= 0X25;                          //开启看门狗定时器@24M≈1秒定时时长



主循环中：

while(1)

      WDT_CONTR= 0X35;            //清除看门狗定时器，且赋值@24M≈1秒定时时长

       按键任务中：

KEY_Task

       IAP_CONTR = 0X20;         //按下后，复位到用户程序区

       调度任务中：

              Task_Display_Control();//1000毫秒执行一次

{

                     if(!System_control)   //该函数执行完就失效。

                     {

                            Key_Vol= 0; //清空按键计数器

                            Key_Vol3= 0;//清空按键计数器

                            if(++Display_Control==3)

                            {

                                   passward[0]= 19; //装入正常数据     “--------”

                                   passward[1]= 19;     //该数组在初始化时的数据为“U1.00”

                                   passward[2]= 19;

                                   passward[3]= 19;

                                   passward[4]= 19;

                                   passward[5]= 19;

                                   passward[6]= 19;

                                   passward[7]= 19;

                                   System_control= 1;

              }

       }

}

虽然用另外的一个定时器也能达到效果，且可以关闭，但消耗容量比新增几个变量来运算还多。这个还是比较好的。

dyx***

第十三集外部中断 的 学习记录

1.   关于中断，是专为CPU处理紧急事件而设置的实时处理功能。

2.   CPU总是会响应优先级别最高的中断请求处理；

3.   CPU能暂停处理中断源的服务程序，转而处理优先级更高的中断请求，执行完后，再回到原低级的中断服务程序；

4.   部分中断的优先级可以用软件设置，高优先级的中断请求可以打断低优先级的中断；

5.   每个中断源可以用软件独立的控制开中断或者关闭中断。

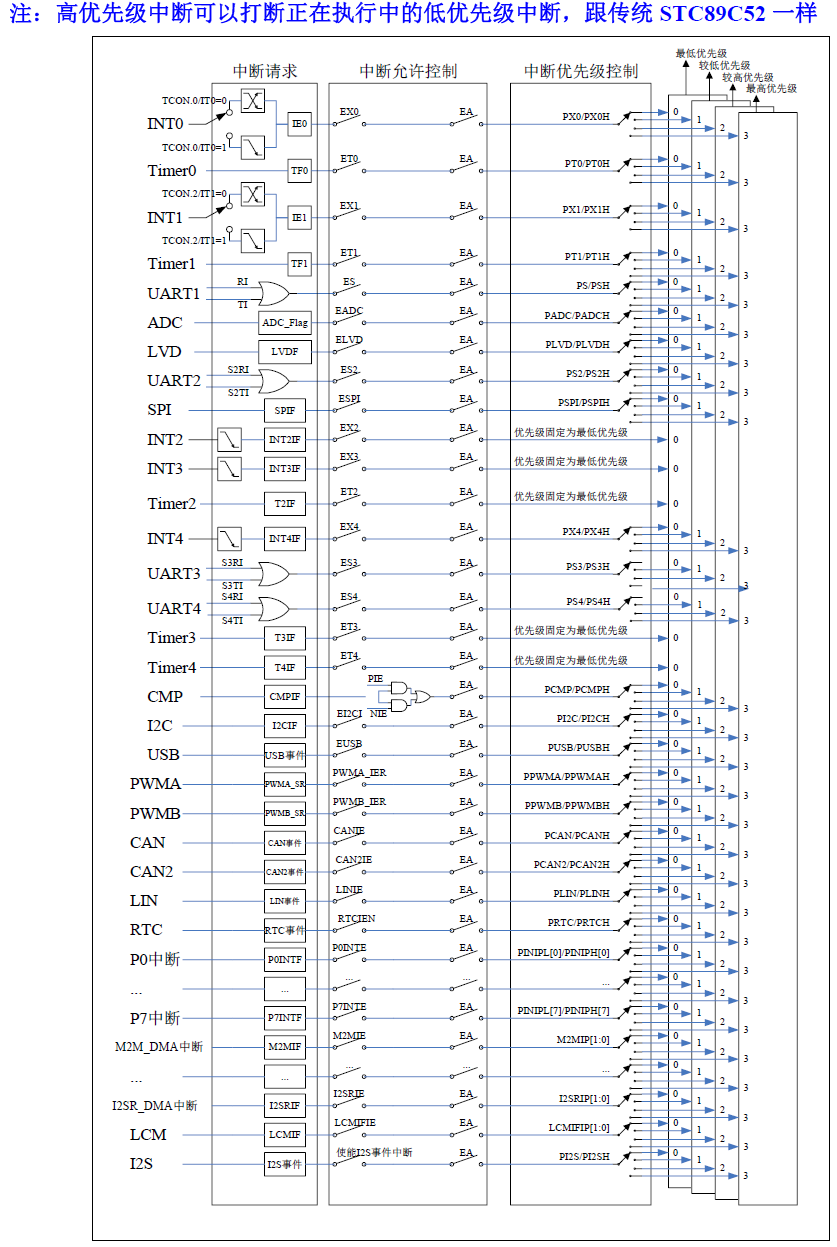

6.   从上往下，中断优先级越来越低

7.   外部中断，就是单片机的引脚引入的一个信号，如高低电平的变化，就会让内部程序暂时打断，转而去执行相应的处理程序，处理完后又回到原来中断的地方继续执行原来的程序。

8.   外部中断引脚，须包含INTx标识的才具有该功能，同时还需注意他们支持什么电平变化的触发，如（上升沿触发、下降沿触发等），具体可以查看手册。

9.   结构示意途中，可以看出，如：要使用外部中断0，需要设置相关控制寄存器-> IT0（上升\下降沿选择）、IE0（触发标志）、EX0（开启外部中断0）、EA（开启总中断）



10. 中断函数的编写。一般分为初始化，即配置相关寄存器，如设置触发信号的来源（什么类型），设置触发信号的形式（高低电平），设置开启命令（打开相关通道）；然后确认相关的中断端口号，编写进入中断后需要执行的程序。

初始化配置只需要令相关寄存器到对应状态的指令即可；

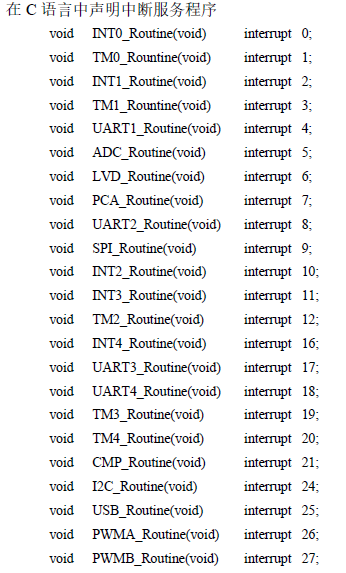

中断服务程序的编写需要确认正确的端口号（用关键字“interrupt+数字编号”的形式来表达）后，为该服务程序取个好听好记的名字+中断服务号的格式，像编写正常函数一样来编写需要执行的程序。

       11.课后练习。用矩阵键盘打开LED，用外部中断1控制LED关闭。

dyx***

第十四集 IO中断 的 学习记录

1.   Ai8051u支持普通IO口中断，优先级为4，每一个IO口都可以单独拎出来设置，非常强大！

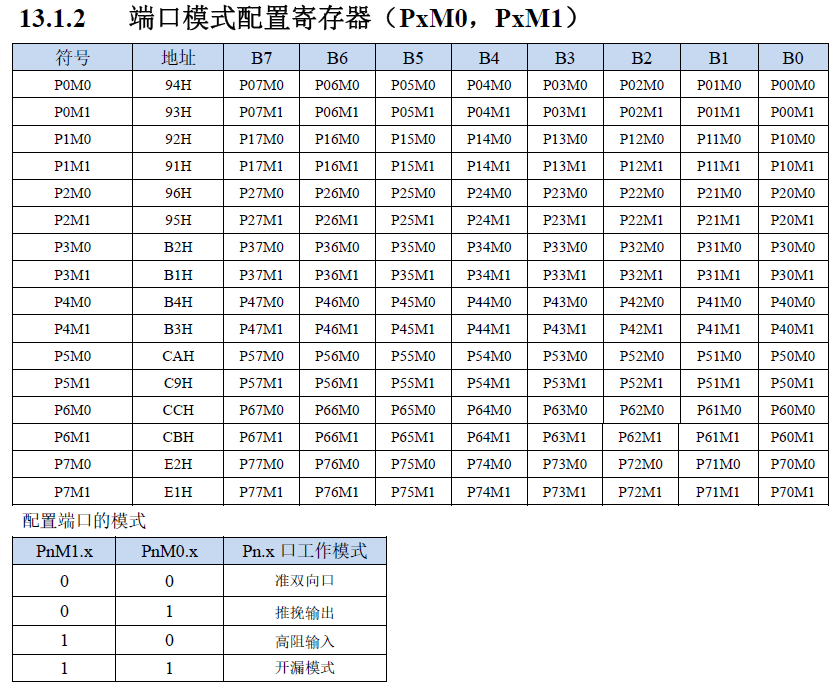

2.   普通IO口的配置：

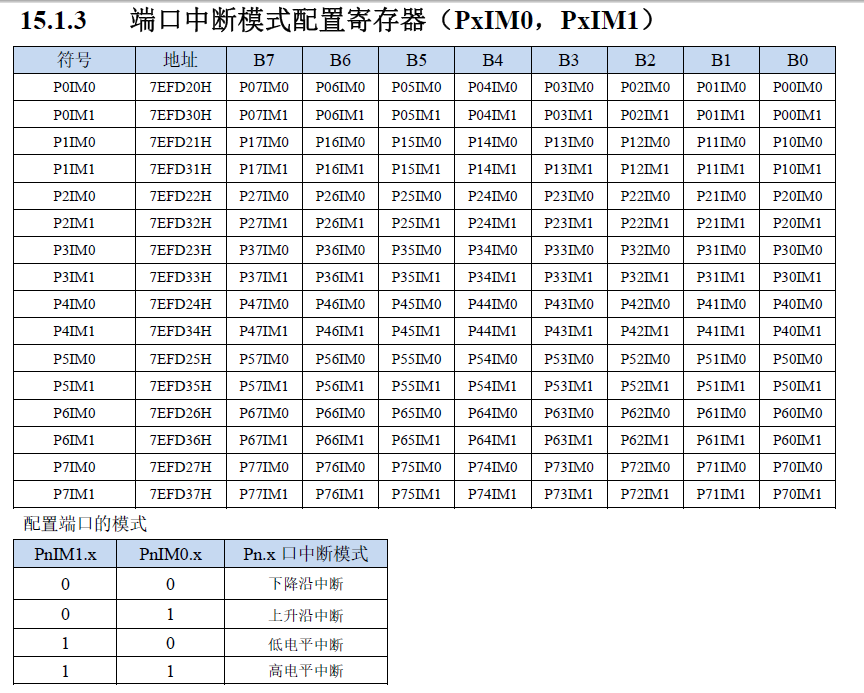

3.   用作中断的IO口配置：

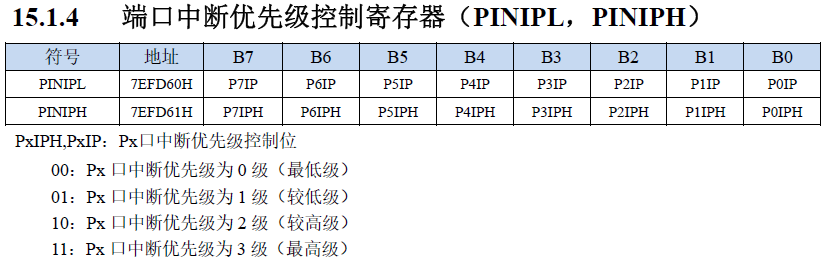

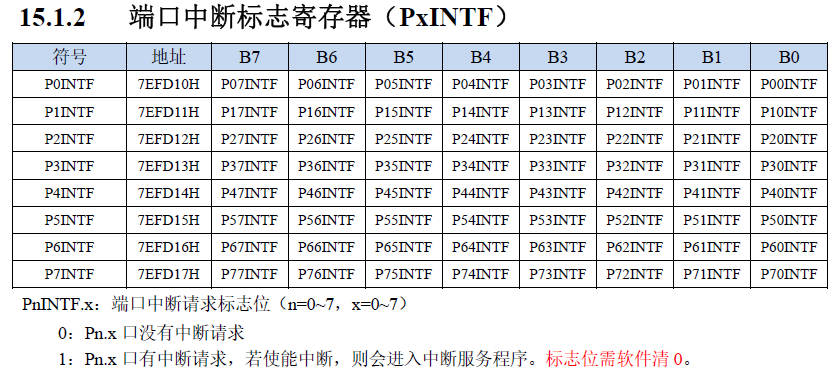

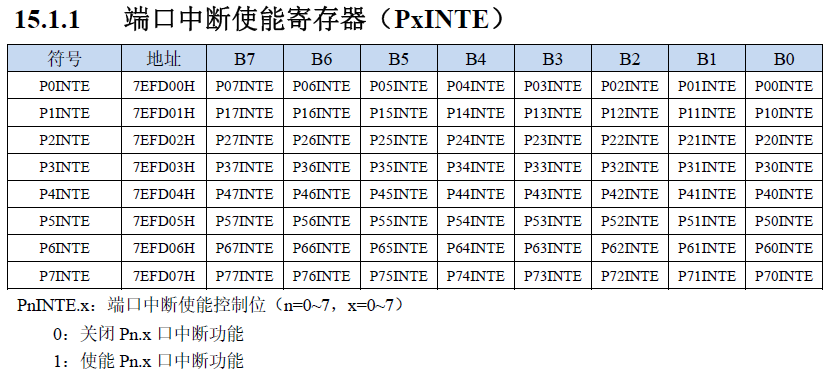

4.   配置中断IO的同时，还需要配置其相关的控制寄存器：

配置完，才能使用“普通IO口的中断功能”。

5.   课程重点讲解如何配置中断优先级，以实现不同的功能，虽然最后一个实验，冲哥将P4设置为最高优先级，同时又将定时器T0也改为最高优先级，我感觉最高优先级始终偏向于P4，他们似乎都是同时在执行，但效果确也实现了。看来还需要加强学习！

6.   课后小练：多路抢答器。

上电后一位数码管显示0，3个按钮任意一个按下就显示该按钮序号。

dyx***

第十五集 定时器做计数器 的 学习记录

1.        单片机的定时器可以配置做为计数器使用，一般引脚标识上包含字符T、INT等。
2.        配置定时器工作模式的相关寄存器有TMOD，中断请求寄存器TCON。
               配置为外部计数TI_CT=1；配置计数模式；配置控制寄存器GATE和TR；配置计数值；配置输入脚位打开上拉电阻。
3.        配置为计数器初始化时，可以用位寻址的方式配置（TMOD支持位寻址，利用软件查找功能，可以定位到有关“TMOD”的相关头文件），如配置TMOD寄存器中的TI_CT=1，则表示配置TI定时器为外部计数模式；同时需要配置其中的        T1_MO、T1_M1寄存器，从4种组合模式中选择一种来设定其数据计数方式。用位寻址的方式配置简洁明了，当然也可以用直接配置寄存器的方式，用整体赋值，不需要记，但需要查手册算。如“TMOD &= 0x08”。
4.        课程中验证了对引脚低电平出现次数的记录并打印出来，和引脚出现低电平持续时间的累计计数并打印出来。非常的引人入胜。需要反复观看，才能体会老师讲解的精髓！
5.        关于计数器应用的课后小练：计算两次按键按下的时间间隔，同时累计按键按下的次数，数码管左边显示次数，右边显示前后间隔时间。

草木***

做好笔记学习深刻
