STC8G1K08-36I 咨询一个低功耗的问题！

zhf1***

      请教大神们，有一个小应用使用STC8G1K08-36I-SOP8。控制逻辑是：靠INT0唤醒MCU，当MCU唤醒后，一个IO口驱动三极管或mosfat，控制灯光亮启；当灯光亮启后，延时一段时间熄灭。当灯光熄灭后，MCU进入停机模式（等待下一次INT0唤醒）。

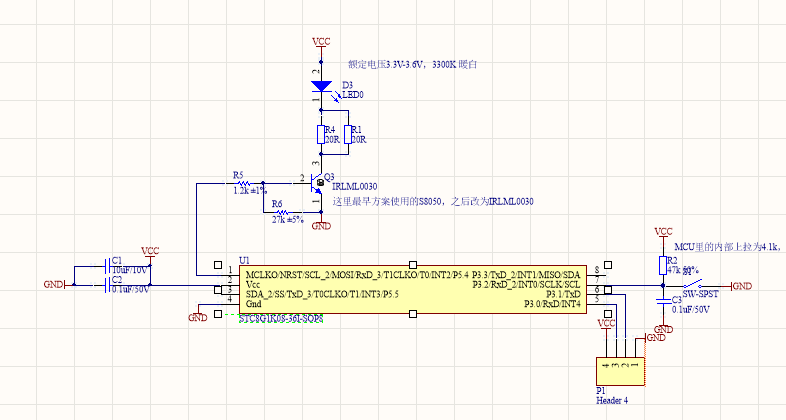

      我问题是当MCU进入停机模式后，测量整个电路还有，50uA~60uA电流。怎样可以将电流控制的更低？另附原理图。

神***

不用的浮空的I/O，设置为准双向口

ch***

应该是P54置0之后内部上拉电阻耗电，进入低功耗之前配置一下io就好了

zhf1***

神*** 发表于 2023-3-9 13:32
不用的浮空的I/O，设置为准双向口

谢谢，神农鼎！IN0 的配置我改为准双向！但是停机模式启动后，整个电路电流没有明显的变化。我的思路是正常唤醒后P5.4为推挽输出（使能内部上拉），IN0为准双向口（除能外部上拉，使用电阻上拉）。在停机模式前，会将不用的IO和P5.4配置为高阻输入，并取消内部上拉。IN0仍保持准双向口。之后延时一段时间，在进入停机模式。这样操作IO对吗？

神***

在停机模式前，会将所有的IO配置为高阻输入，取消内部上拉（除了IN0）
===你这是错误到，数字电路不要有浮空的输入，这句话都忘了

设置为准双向口，就是【数字电路不要有浮空的输入】

zhf1***

神*** 发表于 2023-3-9 13:49
在停机模式前，会将所有的IO配置为高阻输入，取消内部上拉（除了IN0）
===你这是错误到，数字电路不要有浮 ...

好的，谢谢！

梁***

睡眠时IO不耗电的处理方法：

1、对于设置为准双向口、推挽输出、开漏输出低电平的IO，IO本身不耗电，输出电平与外部电路配合成外部电路不耗电的方式即可。

2、设置为高阻或开漏输出高电平的IO，如果悬空，则会因为输入状态不确定导致有电流，以下两种方式任选一种：
    A、IO口接一个确定的高电平（电压高于VDD-0.3）或低电平（电压低于0.3V），否则耗电。
    B、将IO口对应的数字输入功能关闭（对于STC8系列、STC32系列）。
       比如关闭P1.0、P1.1的数字输入：
         P_SW2 |= 0x80;   //允许操作扩展寄存器
         P1IE   = ~0x03;  //将P1.0 P1.1的数字输入功能关闭

3、睡眠前，禁止ADC（如果已经允许的话），禁止模拟比较器（如果已经允许的话）。
