AI8H2K17U/ AI8H4K64TL串口下载失败时的小发现

daw***

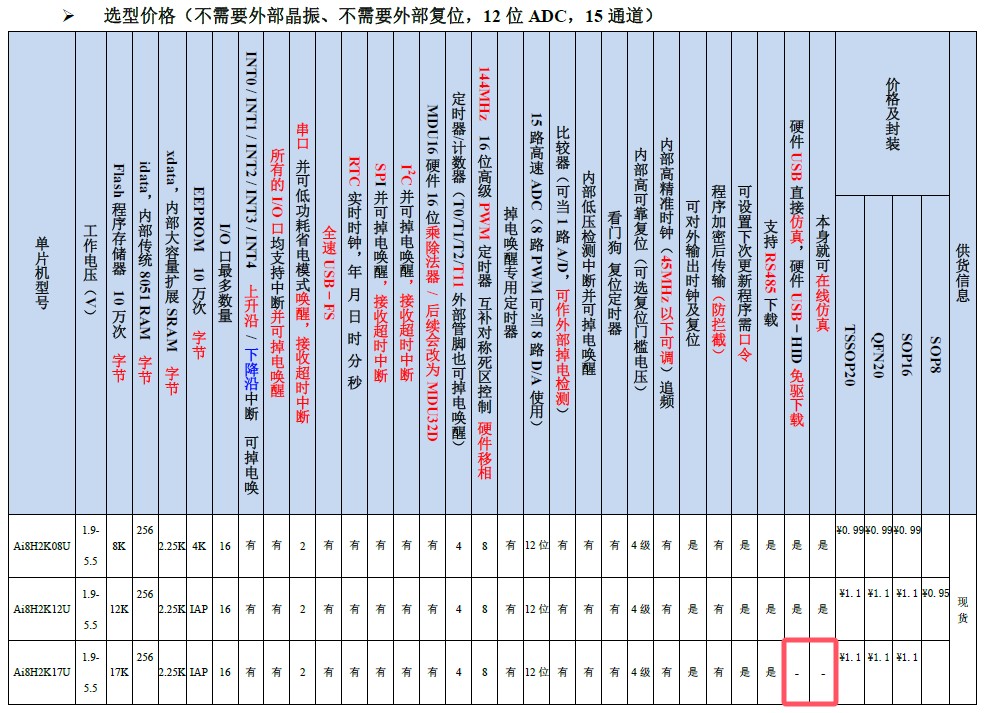

最近使用AI8H2K17U-TSSOP20（AI8H4K64TL也一样）做些小产品，下载时发现无法用USB短接P32的方法来直接USB下载，查看论坛才知道是因为AI8H2K17U这类虽然具备硬件USB，但其系统ISP区的程序比较小，无支持USB-HID下载的子程序，所以需用串口进行下载。

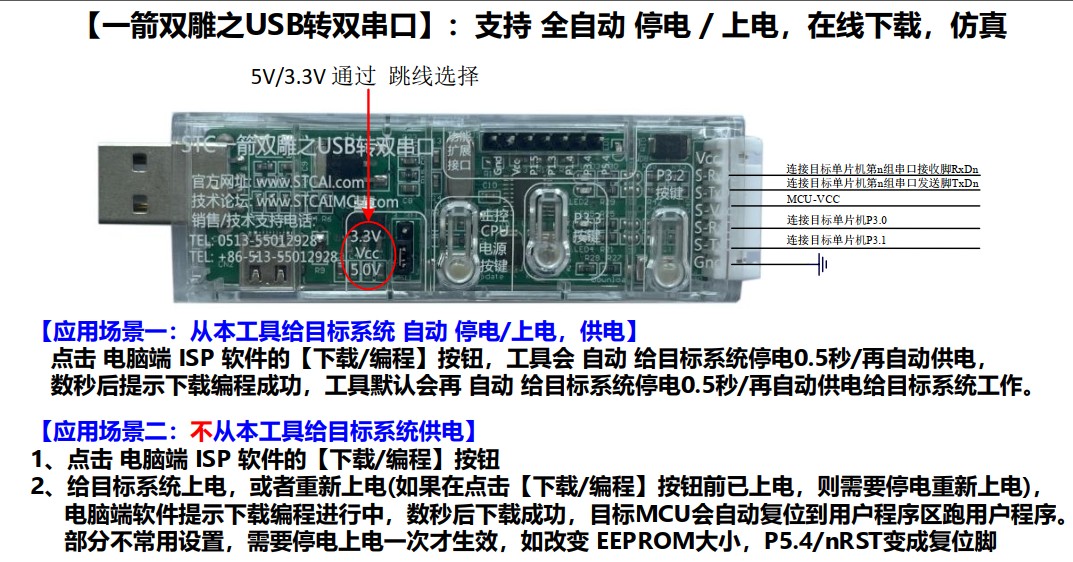

说到串口下载，那对我们AI粉就用官方提供的一剑双雕产品之USB-2UART。方法如下

1.用USB-2UART给目标板供电，接上目标板与USB-2UART之间的GND,TXD,RXD信号线，断开目标板与USB-2UART之间的电源线。

2.打开ISP软件，USB-2UART插入电脑USB，ISP软件成功的检测到了AI-2UART，软件界面选择对应串口

3. 选择好MCU型号，待写入芯片的程序，频率等等，点击“下载/编程”
4. 连接目标板与USB-2UART之间的电源线
   正常情况下呢！ISP软件能检测到MCU并下载成功。

但是，可能因为你提前焊了一个电容，从而导致ISP软件检测不到MCU，而不进行下载。这个电容就是MCU的主滤波电解电容。具体的原因我也不清楚，但当我不能用串口给AI8H2K17U下载程序时，去掉MCU的主滤波电解电容后，ISP就能检测到MCU并进行下载。

基于以上这些，建议使用这类不支持USB下载，而又需要在线串口下载的。在下载完成后再焊MCU的主滤波电解电容。

神***

绝对理解错误，您还要去电容，可能是您程序进了省电模式
===不耗电了，停电停不了，才需要放电
===否则只要正常的 停电/上电 就行

daw***

神*** 发表于 2024-12-13 11:22
绝对理解错误，您还要去电容，可能是您程序进了省电模式
===不耗电了，停电停不了，才需要放电
===否则只要 ...

芯片是新装的，里面没有程序，所以不存在进入省电模式。而且在给目标板供电前，目标板只是接了TXD,RXD,GND三条线。
我在猜想，是不是ISP检测到MCU，应该MCU电源电压在一定的时间范围内上升到一定值？
那为何我拆掉MCU电解滤波电容（220uF）后，就可以正常烧录了？
加上这个电容后，只会导致MCU电压达到供电电压的时间稍微长一点。

神***

daw*** 发表于 2024-12-13 12:07
芯片是新装的，里面没有程序，所以不存在进入省电模式。而且在给目标板供电前，目标板只是接了TXD,RXD,GND ...

还是要亮出你的正规原理图好请大家帮分析，另外你直接换用 AI8051U

Debu***

8H2K17U只能用串口下载

220μF比较大
可以在一箭双雕的SVCC和GND之间接个1K电阻加速放电
也可以试试先用断电按钮断电，过几秒钟再点下载

so***

有没有可能因为那个电容储能比较多，造成断电复位的时候电容还没完全放电使得MCU根本没有复位。可以把上电延时加长一点，或者让芯片加速放电。

xuze***

据客户反馈，也遇到过类似的情况，当时用的15系列的芯片做的产品，下载程序识别不了芯片，把主滤波电容2200uf焊接下来，就能识别了。应该和楼主这个情况类似的。

乘风***

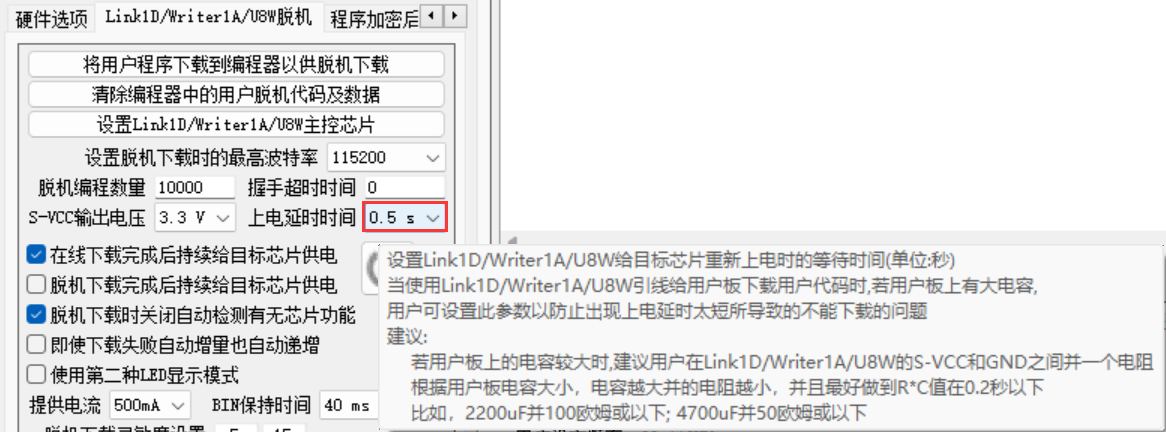

板子上有大电容，使用官方烧录器不能正常识别芯片的话，增加上电延时时间试试：

daw***

晚上我增加延时试试，附上电路图，MCU用的STC8H2K17U

daw***

ISP对一剑双雕板无法增加延时，但有一个发现，最开始目标板只接三根线（GND，TXD，RXD）到一剑双雕板，但这时若目标板带程序的话会自动运行，但可以看出目标板上数码管没有电源供电时候亮。目标板上的电压是通过TXD,RXD过来的吧？这样会不会可能导致较大电容提前充电，最后导致下载不成功？
