一、简介
立项需求： 相信大家一定遇到工控机无声卡 而无法接收音频等问题 在了解到我们STC家新出的AI8051U有USB功能 于是一拍即合使用此为主控开始设计 硬件设计：单片机MCU部分采用：AI8051U 电路部分的滤波电容均采用0805封装 I2S音频部分采用：TLV320AIC23BPWR
二、原理图

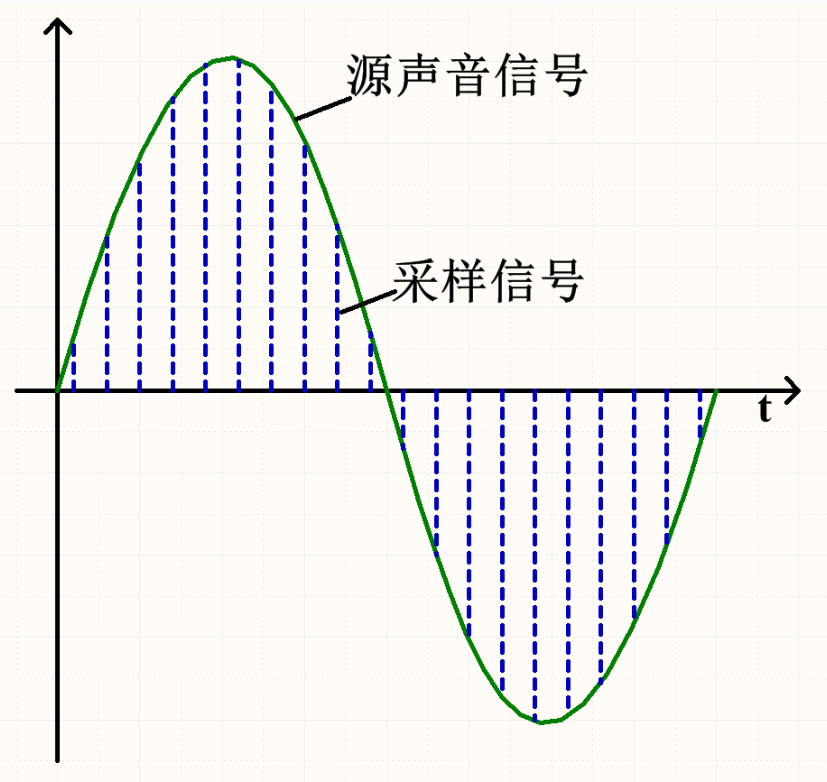

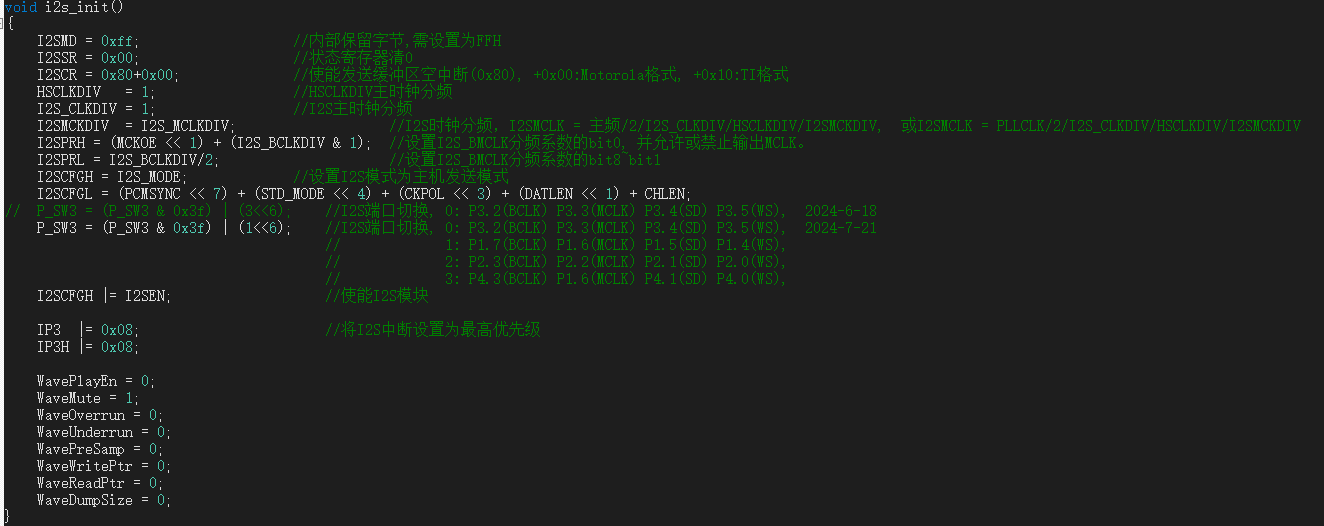

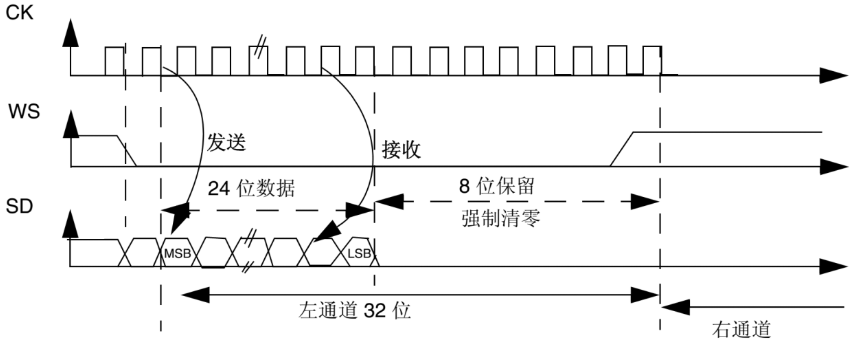

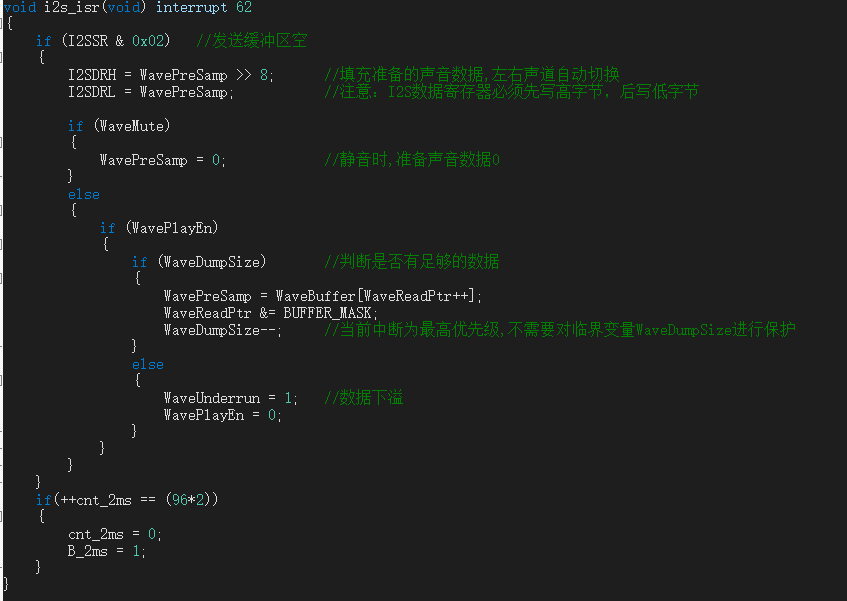

I2S音频介绍： i2s代码介绍：（I2s初始化函数） I2S中断函数： 音频转换过程 模拟量转成数字量过程，一般可以分为三个过程，分别为采样、量化、编码。 用一个比源声音频率高的采样信号去量化源声音，记录每个采样点的值，最后如果把所有采样点数值连接起来与源声音曲线是互相吻合的， 只是它不是连续的。 在图中两条蓝色虚线距离就是采样信号的周期，即对应一个采样频率(FS)， 可以想象得到采样频率越高最后得到的结果就与源声音越吻合， 但此时采样数据量越越大，一般使用44.1KHz采样频率即可得到高保真的声音。 每条蓝色虚线长度决定着该时刻源声音的量化值，该量化值有另外一个概念与之挂钩，就是量化位数。 量化位数表示每个采样点用多少位表示数据范围， 常用 有16bit、24bit或32bit，位数越高最后还原得到的音质越好，数据量也会越大。 TLV320AIC23B芯片是一个音频编译码器，但本身没有保存音频数据功能， 它只能接收其它设备传输过来的音频数据进行转换输出到扬声器， 或者把采样到的音频数据输出到其它具有存储功能的设备保存下来。 该芯片与其他设备进行音频数据传输接口就是I2S协议的音频接口。

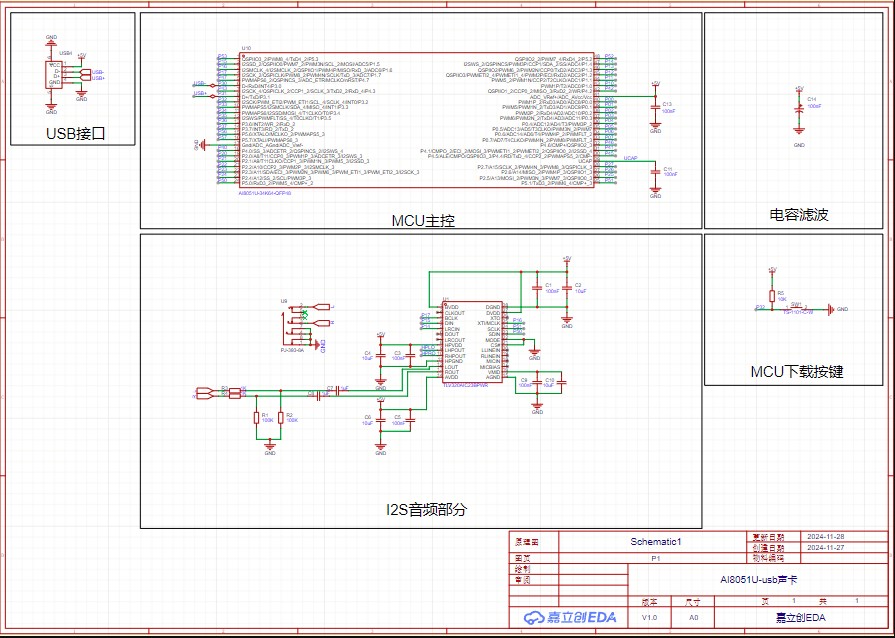

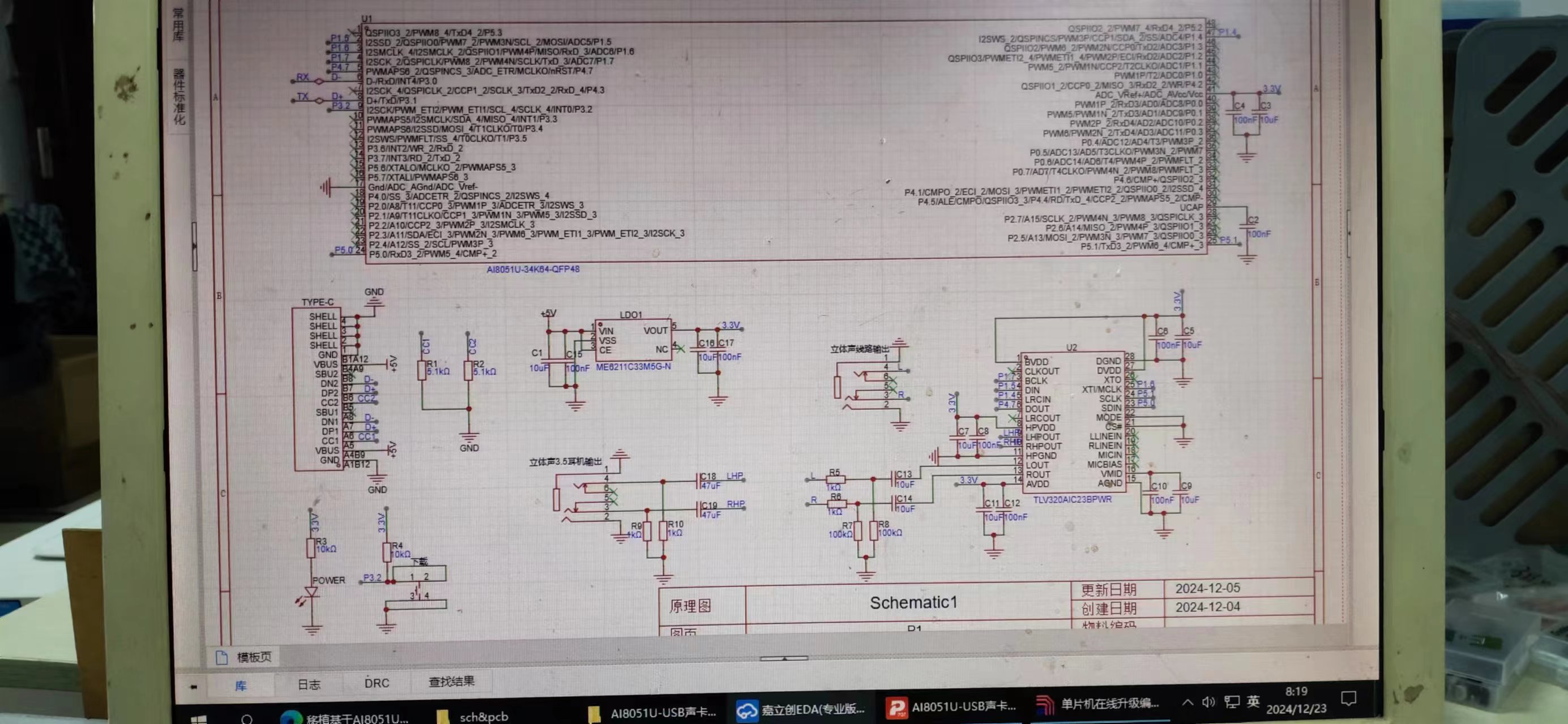

原理图

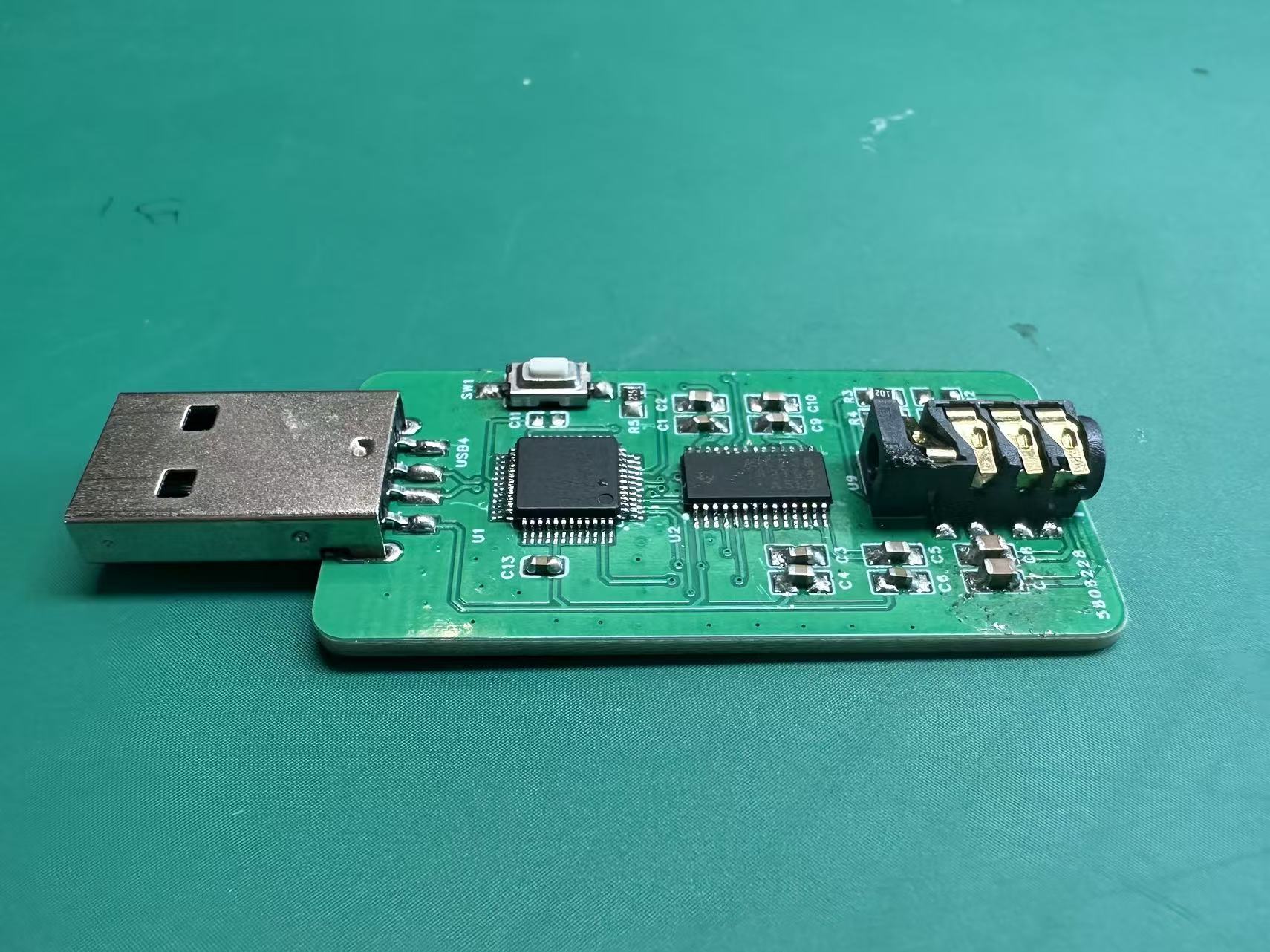

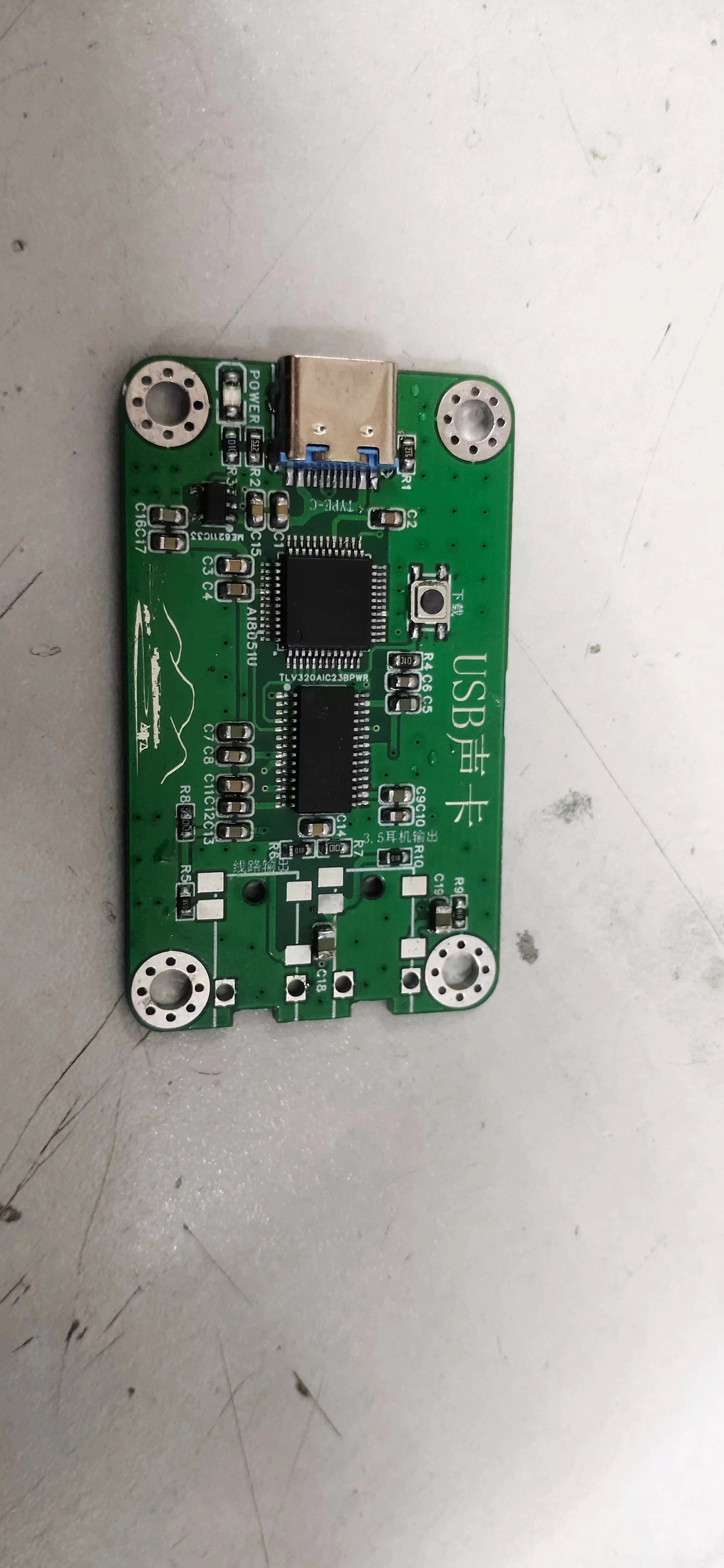

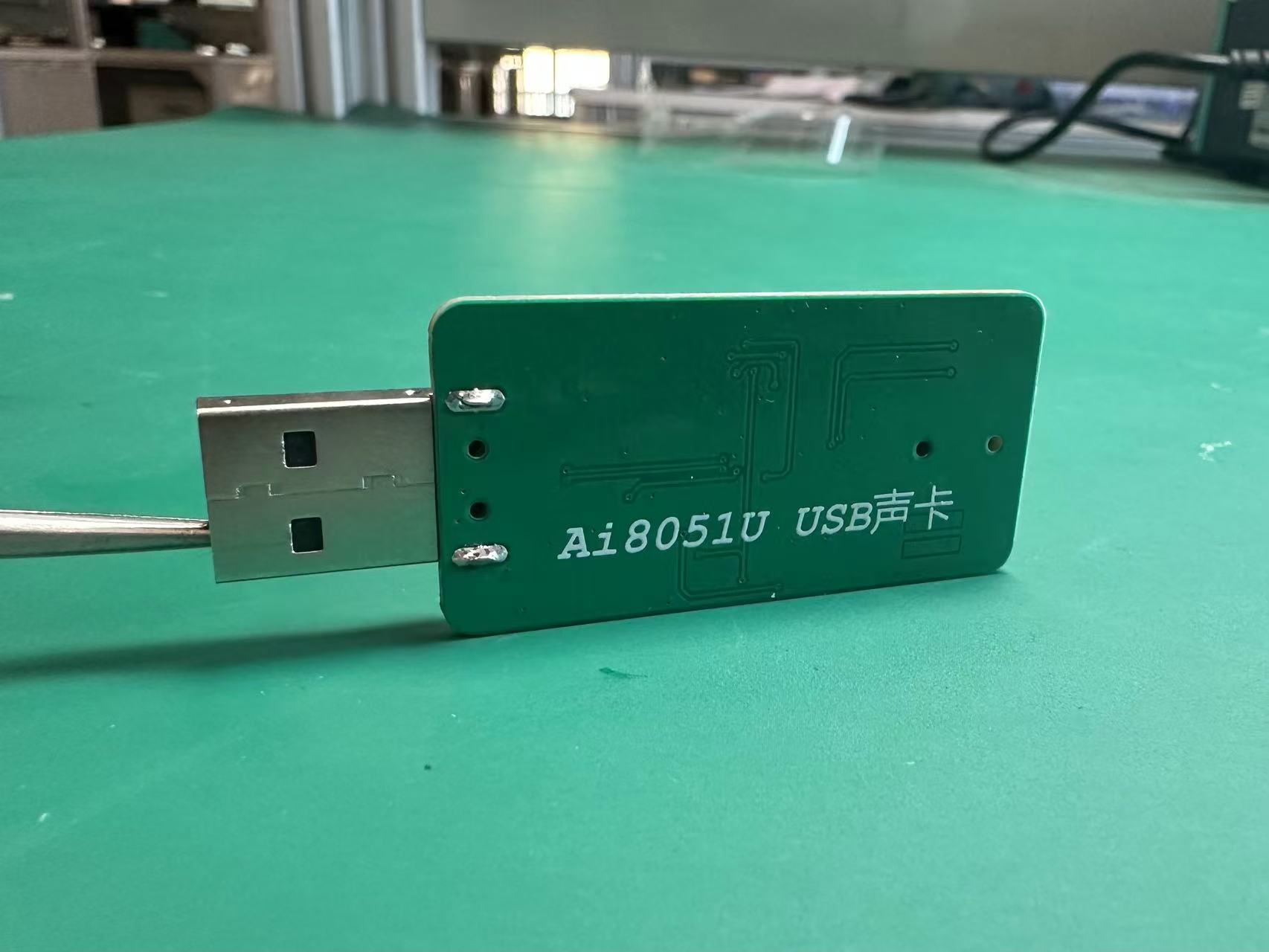

三、实物图

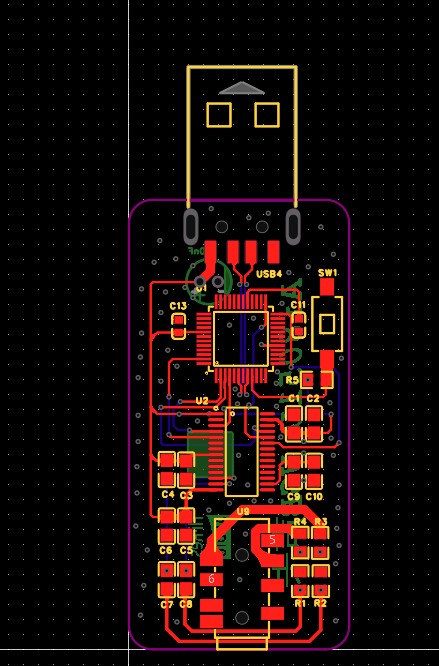

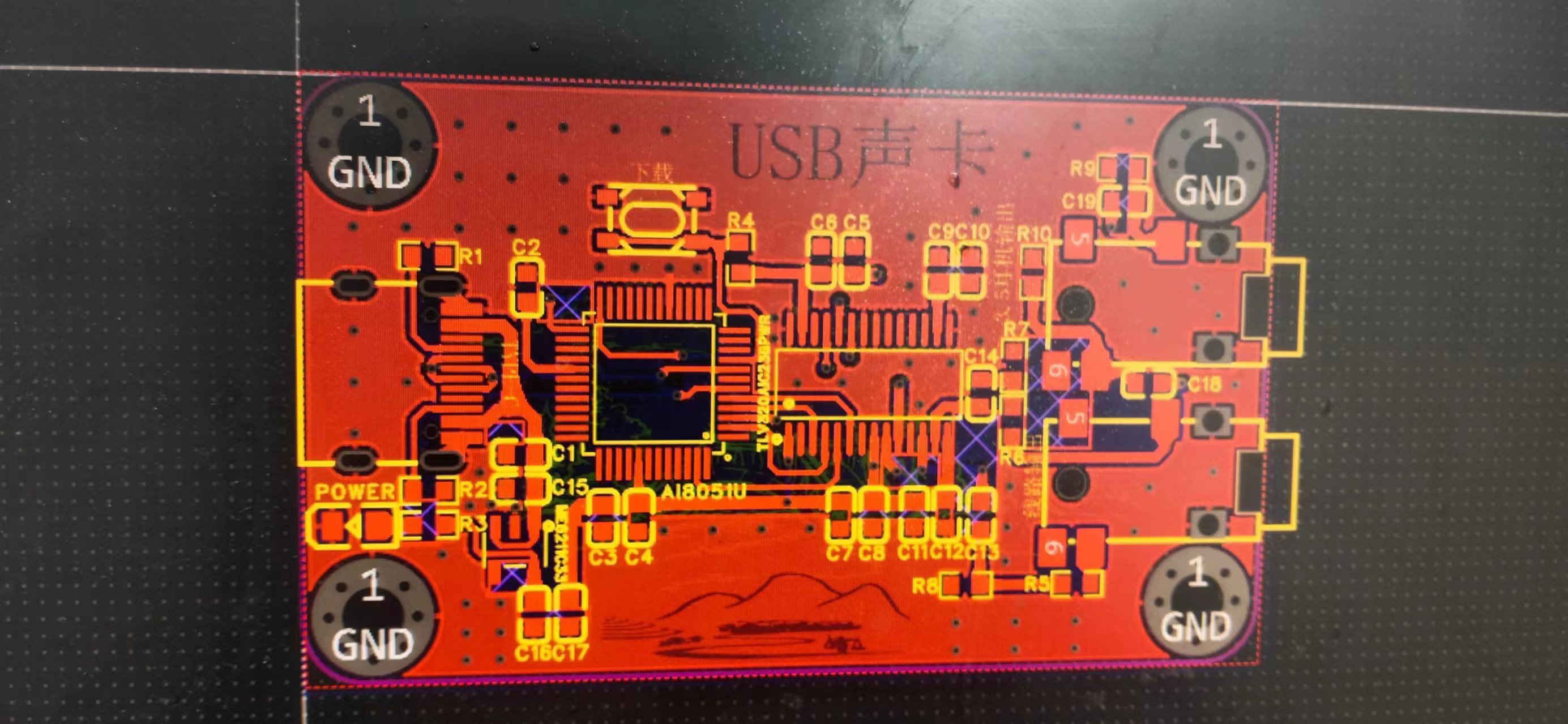

四、PCB
|
