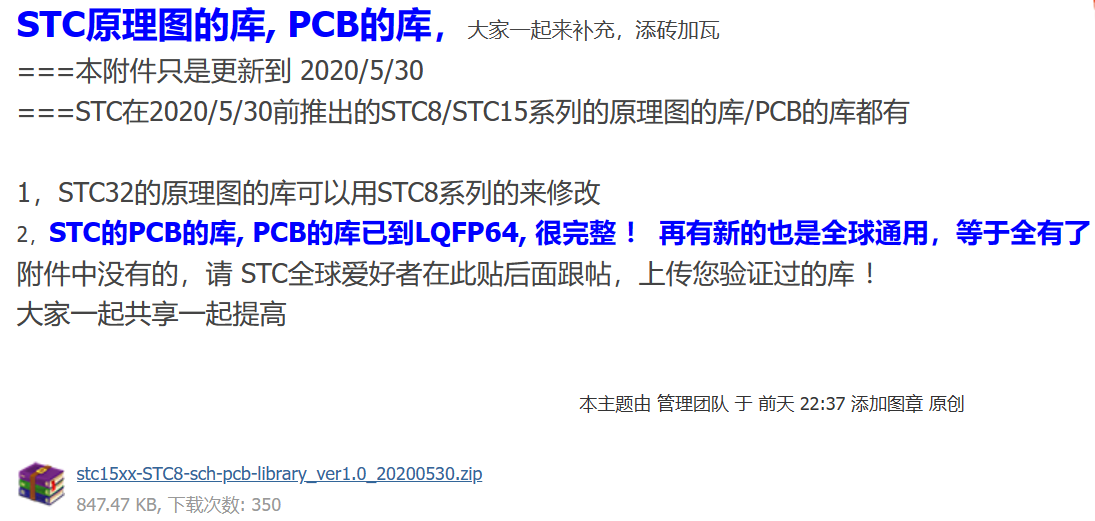

原理图SCH的库, PCB的库，大家一起来补充，添砖加瓦

rog*** · 发表于 2023-5-2 19:53:28

代码*** 发表于 2023-3-14 11:08
上传一个修改的STC8H4K64TL-45I-LQFP48的原理图库

我下载下来和手册对了一下，段式液晶这块引脚和你的原理图不太一样呢！使用STC8H4K64TLCD-45I-LQFP48的要注意一下

代码*** · 发表于 2023-5-3 10:55:24

rog*** 发表于 2023-5-2 19:53
我下载下来和手册对了一下，段式液晶这块引脚和你的原理图不太一样呢！使用STC8H4K64TLCD-45I-LQFP48的要 ...

感谢对我的提醒，原理图应该不会错的，我是对着软件提供的引脚图，一个一个敲上去的

rog*** · 发表于 2023-5-3 11:05:43

代码*** 发表于 2023-5-3 10:55
感谢对我的提醒，原理图应该不会错的，我是对着软件提供的引脚图，一个一个敲上去的 ...

是STC8H4K64TLCD-45I-LQFP48和STC8H4K64TL-45I-LQFP48的COM0-3的定义不在同一个引脚；

本来看版主在6楼说STC8H4K64TLCD-45I-LQFP48和STC8H4K64TL-45I-LQFP48管脚是兼容的，就想直接用您画的封装，但是去核对了一下发现只是GPIO兼容，复用的功能是不完全兼容的

神*** · 发表于 2023-5-3 11:14:25

TLCD: 触摸/Touch-Key + 段码LCD
TL: 触摸/Touch-Key + 大电流LED数码管自动刷新

lly*** · 发表于 2023-5-14 19:21:07

我觉得还是应该官方给正规的库文件，这个工作量就一次，应该不会消耗太多资源或成本，我最近也在用STC32开发产品，自己改来改去，还是出了点差错，导致开发的PCB不完善，希望官方重视此事，毕竟嵌入式开发本就要考虑很多事，能减少一些工作就会少出一些错。

神*** · 发表于 2023-5-14 19:30:16

哪种 EDA ? 会各种EDA的兄弟已去了天国 !
大家用 STC8H8K64 的来修改下就是 STC32G了，不改名也行啊

做下面库的兄弟已在天朝，各种主流EDA都支持，大家直接套用，或自己修改下

代码*** · 发表于 2023-5-15 00:13:00

rog*** 发表于 2023-5-3 11:05
是STC8H4K64TLCD-45I-LQFP48和STC8H4K64TL-45I-LQFP48的COM0-3的定义不在同一个引脚；

我分享的和你用的不是一个型号，功能肯定有差异，但是IO口是兼容的，可以参考。各自独有功能需要注意修改

清风*** · 发表于 2023-5-16 10:12:11

支持者，合肥工业大学，造的32G原理图库
做了一个32G的SCH库，以后可以综合其它人做的SCH库，最后形成一个能对外的SCH库，大家参考

STC32G_altium1.0.SCHLIB (150 KB, 下载次数: 718)

benlip*** · 发表于 2023-6-12 10:18:51

这个库，是protel99se能用吗？

清风*** · 发表于 2023-6-13 08:48:48

benlip*** 发表于 2023-6-12 10:18
这个库，是protel99se能用吗？

protel99se可以使用的
