用485通讯，收到的数据不完整是什么情况

houy***

有没有大佬，请教一下。

我用的是STC32做的ADC采样板，一个板子不够，做了四块，当做485子设备采集。

子设备平时不发数据，只有上位机发送MCUid的时候，才发出数据。

现在的情况是这样。一块板子，或者两块板子，传过来的数据都正常。

随便三块，四块连在一起的时候，上位机收到的数据就不完整了。

疑点：

1.我的485串口只连了A，B，没有接地，接地过来的数据乱码。

2.每个板子上都焊接了一块终端电阻，会不会有影响。

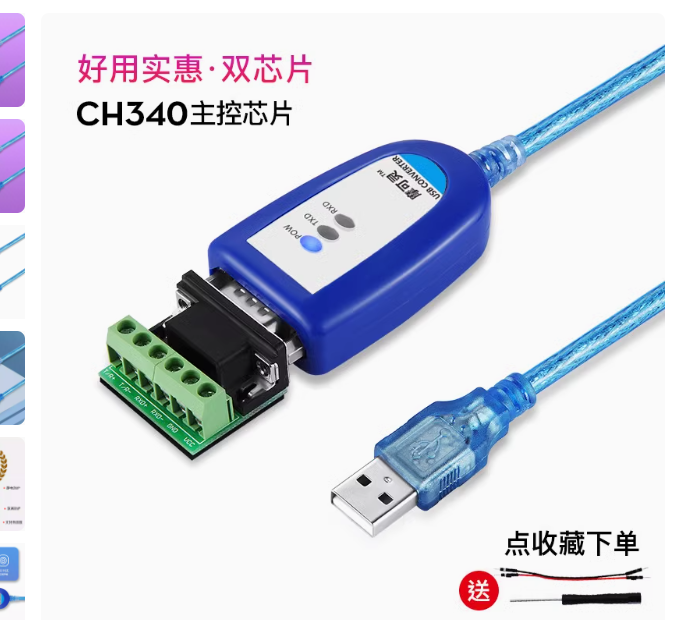

3.USB转485线必须接到上位机上，才能烧录MCU，不然就会通讯失败，或者时钟频率有误差。USB线接电脑上正常。

原理图：

pcb:

单片机程序：

for(i=0; i<7; i++)
		{
		printf("%02X",ID_ADDR[i]);
		sprintf (temp_mcuid,"%02X",ID_ADDR[i]);
		strcat(mcuid,temp_mcuid);
		}
		mcuid[15]='\0';
		printf("MCUID:%s \r\n",mcuid);
	while (1)
	{
		if(TX1_Cnt != RX1_Cnt) P32 = 1;
		else
		{
			rec_buffer[0]='\0';
			P32 = 0;
		}
		adc_result[0] = '\0';

		delay_ms(10);
		 if((TX1_Cnt != RX1_Cnt) && (!B_TX1_Busy))   //收到数据, 发送空闲
        {
						P32 = 1;
					  sprintf (temp_buffer,"%c",RX1_Buffer[TX1_Cnt]);
					  strcat(rec_buffer,temp_buffer);
//            SBUF = RX1_Buffer[TX1_Cnt];
//            B_TX1_Busy = 1;
            if(++TX1_Cnt >= UART1_BUF_LENGTH)   TX1_Cnt = 0;

        }

				if(strcmp(rec_buffer,mcuid)==0)
				{
						for(i=0; i<15; i++)
					{
						delay_ms(10);
						ADC_convert(i);		//发送轮询通道AD值
					}
						printf("MCUID;%s;",mcuid);
						printf("adc_result;%s",adc_result);
						printf("\r\n");
			}

	}

houy***

不知道是不是这个问题

③用万用表测量RS485收发器芯片终端脚AB之间的电阻值是否为120Ω。特别需要注意的是有些USB转RS485模块的终端脚已经加上了120Ω的电阻，若在后面的RS485收发器芯片终端AB脚加120Ω电阻，会使阻抗失配导致数据异常，这时需要取掉一个120Ω电阻。

Debu***

终端电阻只有在线比较长的情况下才需要（15米以上）
线短不需要终端电阻，防止信号反射的
485必须是链形网络，禁止使用星形网络
终端电阻只能接在首尾，中间不许接（一对一通信是接在接收端，如422，但485是多机通信互为主从，数据是双向的，所以两头都接）

Debu***

485：


422：

社区***

houy*** 发表于 2024-12-10 18:10
不知道是不是这个问题
③用万用表测量RS485收发器芯片终端脚AB之间的电阻值是否为120Ω。特别需要注意的是 ...

应该是这个问题。
带2个120欧姆的电阻后，负载太大。会导致数据异常。

houy***

Debu*** 发表于 2024-12-10 19:35
终端电阻只有在线比较长的情况下才需要（15米以上）
线短不需要终端电阻，防止信号反射的
485必须是链形网 ...

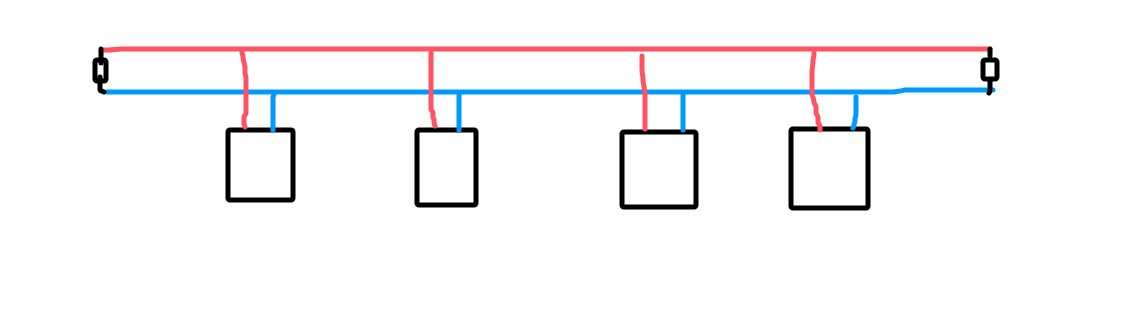

我的四块板子分布在40*40cm的亚克力板上
每个都焊了终端电阻
现在是一跟根线分出来四根线，应该是星形网络
我一个个排查吧

Debu***

houy*** 发表于 2024-12-11 09:39
我的四块板子分布在40*40cm的亚克力板上
每个都焊了终端电阻
现在是一跟根线分出来四根线，应该是星形网 ...

终端电阻都拆掉
