单片机唤醒后ADC首次读取电池电压不准确

梁***

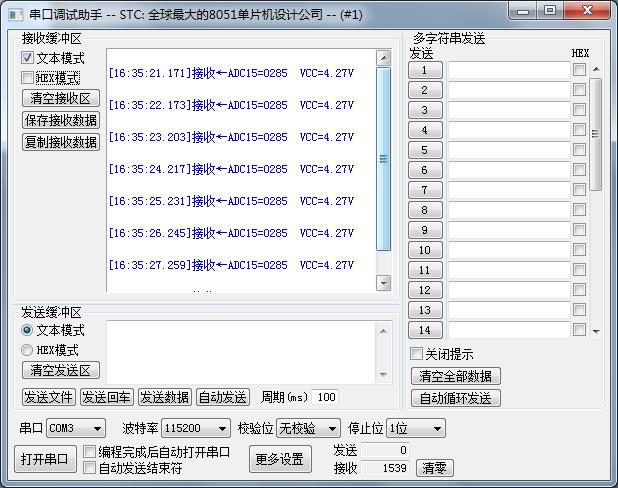

这是我写的验证程序，1秒唤醒，醒来只读一次ADC。输入VCC4.28V，ADC读出计算4.27V，非常精确。


08-STC8H1K08-20P-睡眠唤醒ADC读取Bandgap计算电源电压-串口1(P3.1)返回.rar (61.54 KB, 下载次数: 74)

2023-3-8 16:43 上传

点击文件名下载附件

梁***

测试了延时1ms，结果一样，4.27V。
上贴的程序，楼主可以直接下载HEX文件测试。

98057***

神*** 发表于 2023-3-8 14:44
没200mS那么夸张

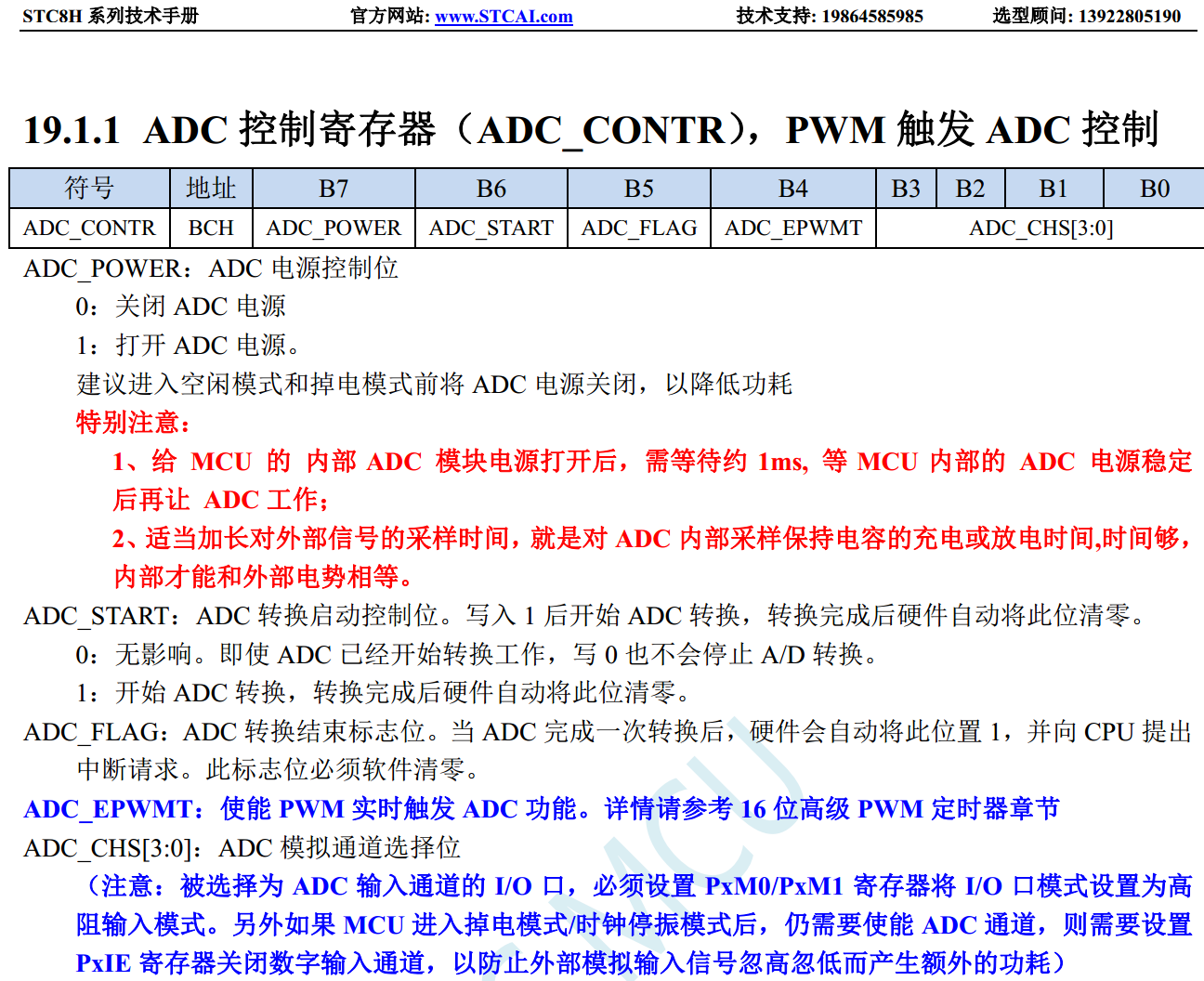

见如下截图，SPEED等于多少，怎么计算，谢谢。

98057***

梁*** 发表于 2023-3-8 16:45
测试了延时1ms，结果一样，4.27V。
上贴的程序，楼主可以直接下载HEX文件测试。
...

好的，你程序里面的采样时间设置多少？我去下载测试看看。

梁***

98057*** 发表于 2023-3-8 16:49
好的，你程序里面的采样时间设置多少？我去下载测试看看。

采样时间10，基本是最小的了。

#define MAIN_Fosc                11059200L        //定义主时钟

#define        ADC_SPEED        3                /* 0~15, ADC时钟 = SYSclk/2/(n+1) */
#define        RES_FMT                (1<<5)        /* ADC结果格式 0: 左对齐, ADC_RES: D9 D8 D7 D6 D5 D4 D3 D2, ADC_RESL: D1 D0 0  0  0  0  0  0 */
                                                        /*             1: 右对齐, ADC_RES: 0  0  0  0  0  0  D9 D8, ADC_RESL: D7 D6 D5 D4 D3 D2 D1 D0 */

#define CSSETUP                (0<<7)        /* 0~1,  ADC通道选择时间      0: 1个ADC时钟, 1: 2个ADC时钟,  默认0(默认1个ADC时钟) */
#define CSHOLD                (1<<5)        /* 0~3,  ADC通道选择保持时间  (n+1)个ADC时钟, 默认1(默认2个ADC时钟)                */
#define SMPDUTY                10                /* 10~31, ADC模拟信号采样时间  (n+1)个ADC时钟, 默认10(默认11个ADC时钟)              */
                                                        /* ADC转换时间: 10位ADC固定为10个ADC时钟, 12位ADC固定为12个ADC时钟.                                 */

神***

点击这个右边的回型针可以插入【附件，如PDF】

神***

点击右上角的【高级模式】可以直接贴图

我一般建议用户上原理图的PDF, 这样1次就上全图了，也清晰，免得反复问

神***

梁*** 发表于 2023-3-8 16:45
测试了延时1ms，结果一样，4.27V。
上贴的程序，楼主可以直接下载HEX文件测试。
...

我估计200uS 也是一样
