单片机唤醒后ADC首次读取电池电压不准确

98057***

神*** 发表于 2023-3-8 14:38
大家好，外部中断触发单片机从掉电模式唤醒后，为什么首次读取电池电压不准确呢
====是主电源稳定的情况下 ...

98057***

神*** 发表于 2023-3-8 14:38
大家好，外部中断触发单片机从掉电模式唤醒后，为什么首次读取电池电压不准确呢
====是主电源稳定的情况下 ...

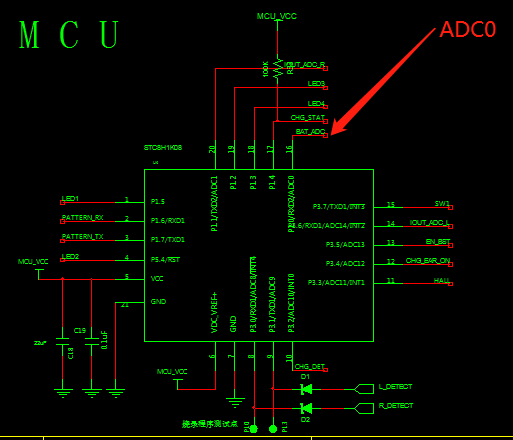

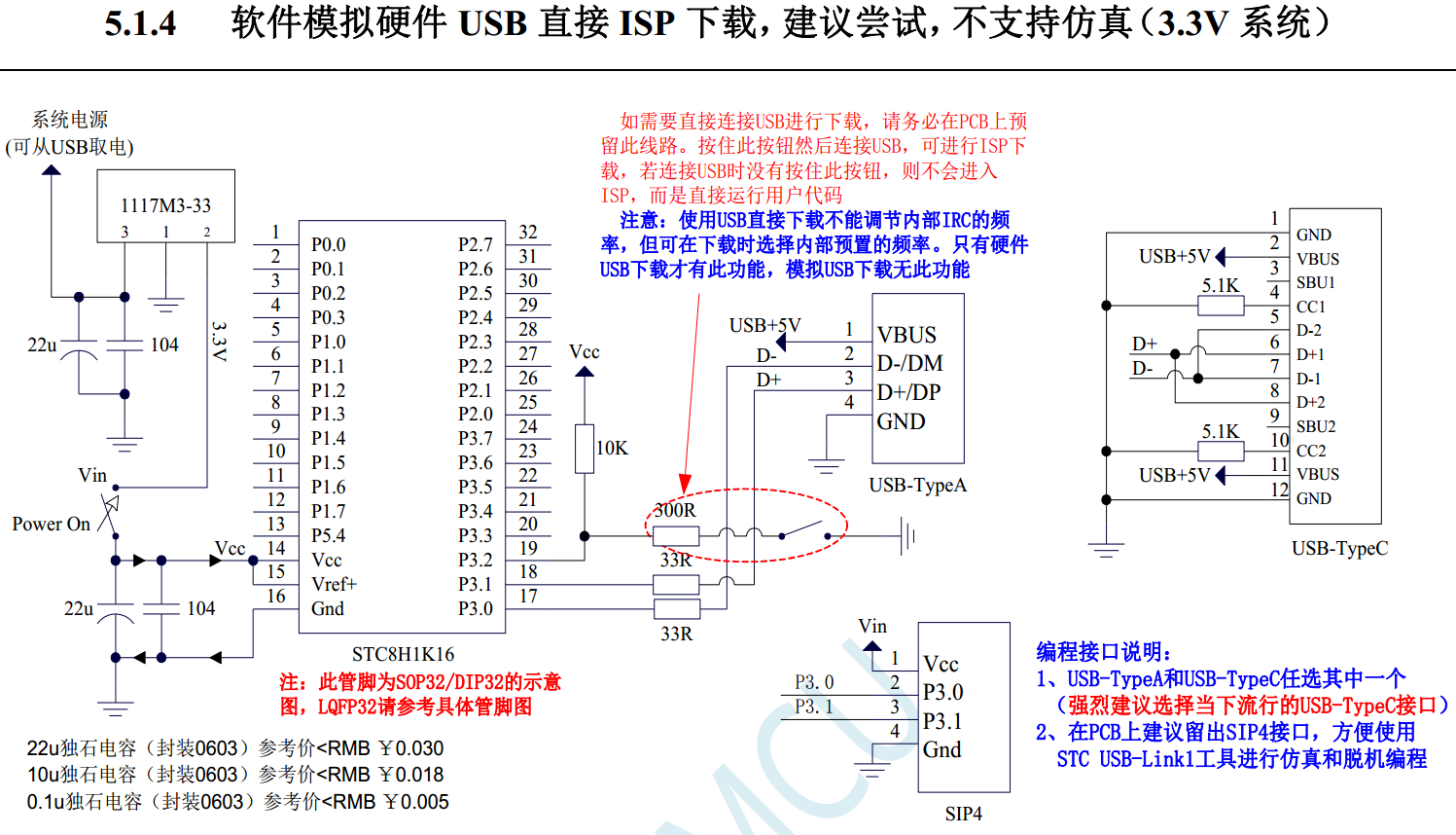

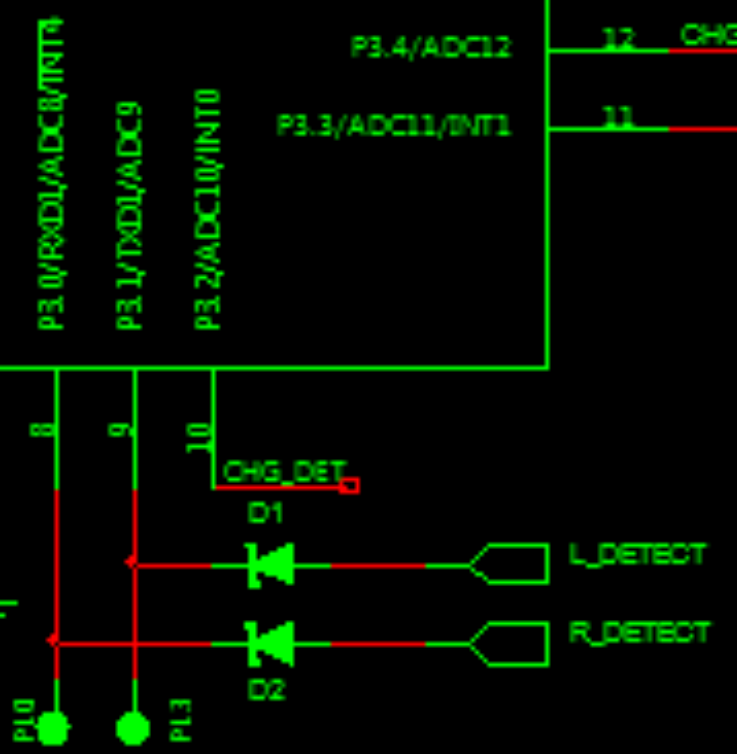

原理图已截图贴上，麻烦帮忙看看，谢谢

神***

神***

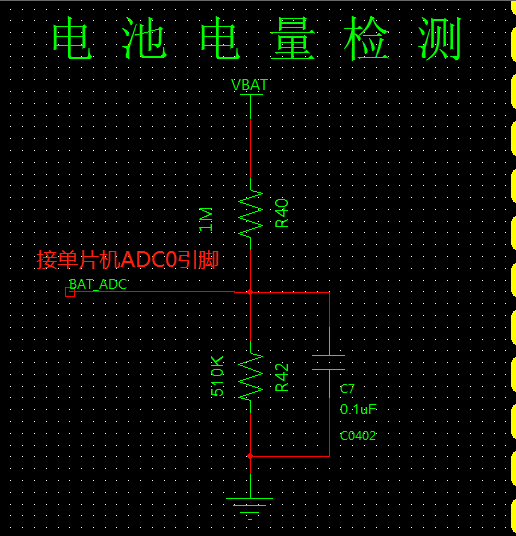

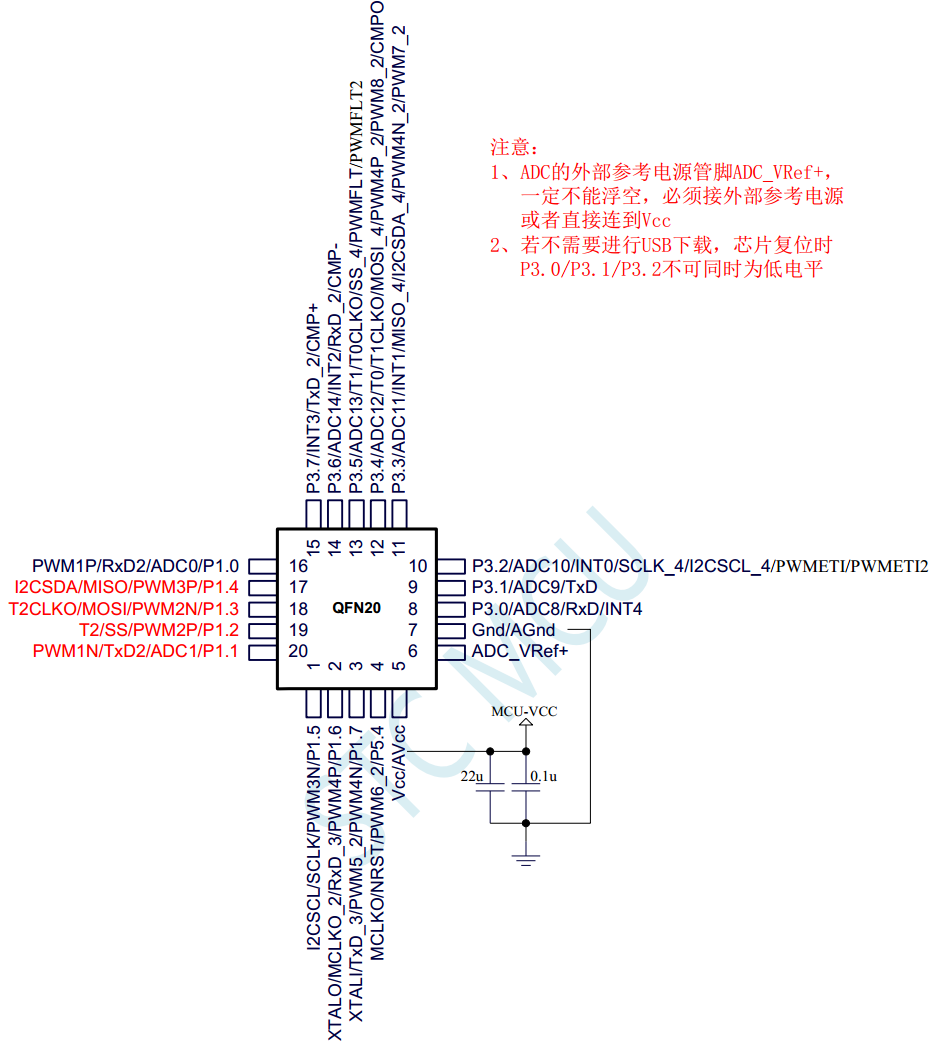

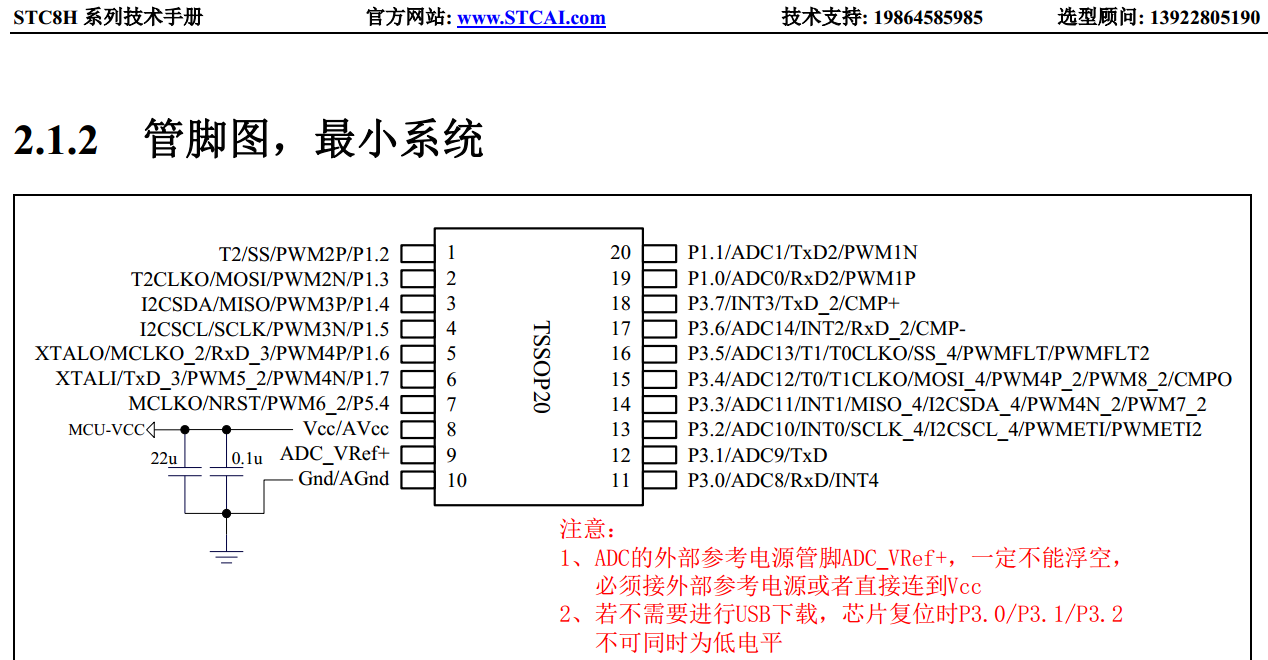

就是 P10/ADC0 测量 C7/0.1uF的电位:

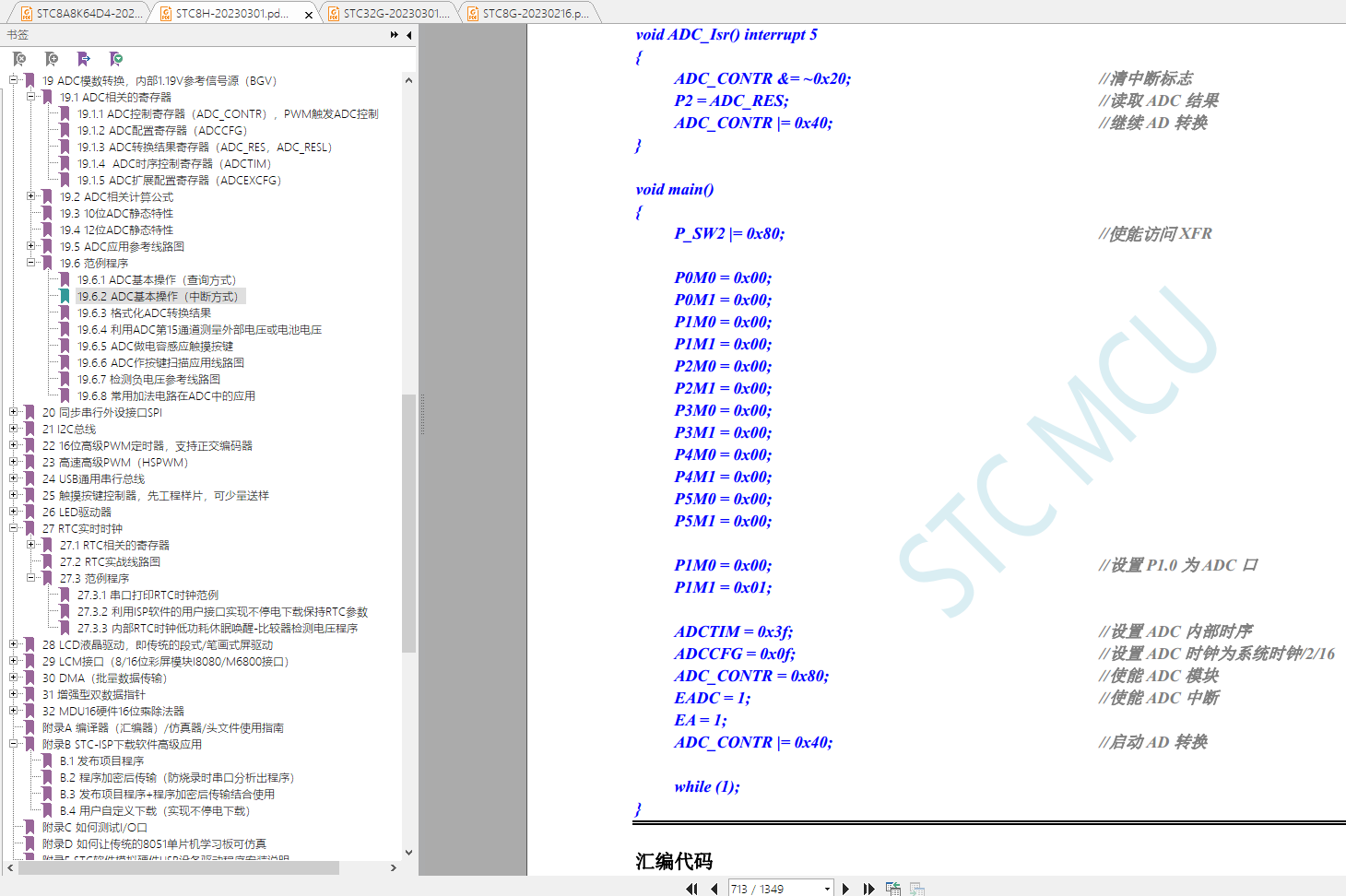

1, ADC电源打开后，你延时200uS到1mS
2, 将ADC采样时间先设置到最长，然后再改短

神***

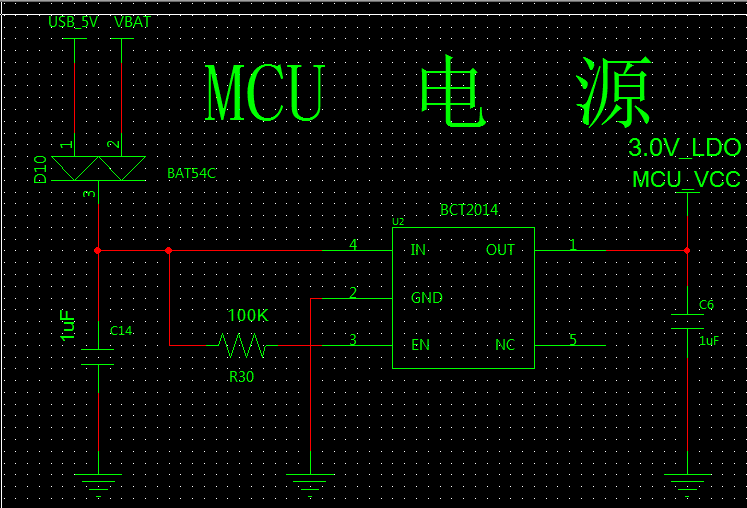

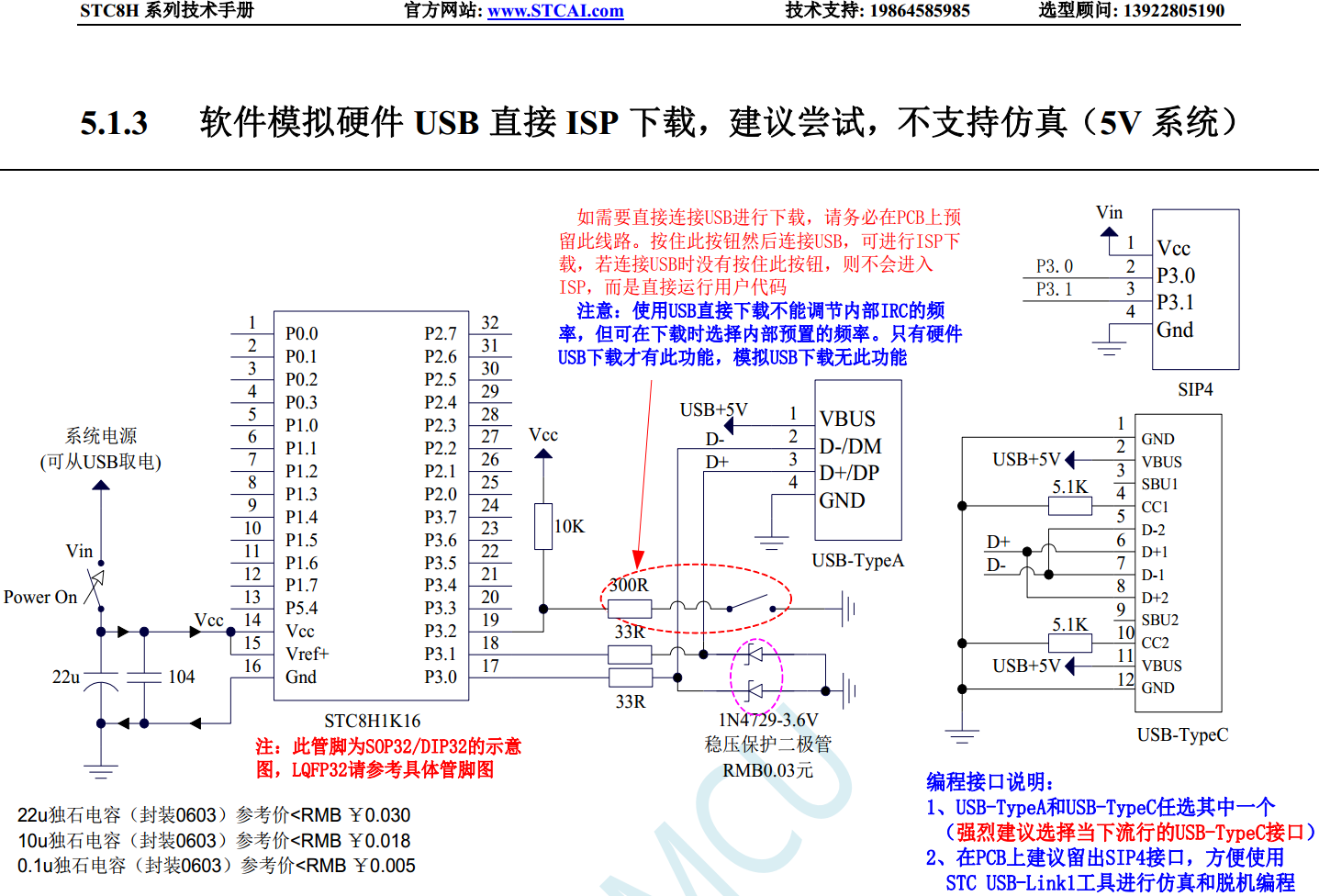

上原理图的PDF为好，下图稳压管为何未串限流电阻

98057***

神*** 发表于 2023-3-8 14:44
没200mS那么夸张

假定C25取0.1uF，R108可以是0欧姆吗，如果不是0欧姆，那取值多少合适呢？此时采样时间怎么计算，谢谢。

梁***

电话里我不是说得很清楚了吗？

ADC_CONTR &= ~0x80;  //关闭ADC
PCON |= 0x02;
NOP(5);    //至少3个NOP
ADC_CONTR |= 0x80;
Delay10ms;   //至少延时1ms，推荐10ms, 模拟电路与数字电路不同，需要时间稳定。
做ADC

98057***

梁*** 发表于 2023-3-8 16:08
电话里我不是说得很清楚了吗？

ADC_CONTR &= ~0x80;  //关闭ADC

梁工，你好，要延时200mS才可以，延时10mS ADC读到的数据不等于电池电压（相差很大），如果延时再大一点ADC转换结果更加接近被测的电池电压，目前原因不详。可能是神龙鼎那样说的单片机片内外电容电压不相等我转换ADC了，采样时间不够，按照龙哥的意思我把采样时间加长试试。

98057***

梁*** 发表于 2023-3-8 16:08
电话里我不是说得很清楚了吗？

ADC_CONTR &= ~0x80;  //关闭ADC

        ADC_CONTR=ADC_CONTR&0x7f;
        PCON=PCON|0x02;
         _nop_();
         _nop_();
        _nop_();
        gpio_init();
        ADC_CONTR=ADC_CONTR|0x80;
        Delay200ms();

98057***

神*** 发表于 2023-3-8 15:53
上原理图的PDF为好，下图稳压管为何未穿限流电阻

因为水平有限，我优化设计线路，谢谢指点。另外我不知道怎么上传PDF，找不到入口，所以截图上去了。ADC采样线路和MCU供电电源的线路设计有没有问题，谢谢。
