DMA-LCM显示图片不正确

omns*** · 发表于 2024-12-10 10:41:27

unsigned char xdata Pic_buf[3072] 缓存大小

代码部分已经给出

问题是刷新的位置不是（0.0）而是屏幕下方，不清楚为什么，不使用DMA显示正常。

乘风*** · 发表于 2024-12-10 11:40:16

用的是什么型号的芯片？xdata使用了多少空间？

另外正常显示是什么样的？你的问题描述的还不是很清楚。

Debu*** · 发表于 2024-12-10 11:50:42

先打开DMA并清FIFO，不要在DMA关闭状态进行任何DMA操作

Debu*** · 发表于 2024-12-10 11:52:45

Debu*** 发表于 2024-12-10 11:50
先打开DMA并清FIFO，不要在DMA关闭状态进行任何DMA操作

顺序：
打开DMA并清FIFO
配置DMA
触发传输

omns*** · 发表于 2024-12-10 13:51:02

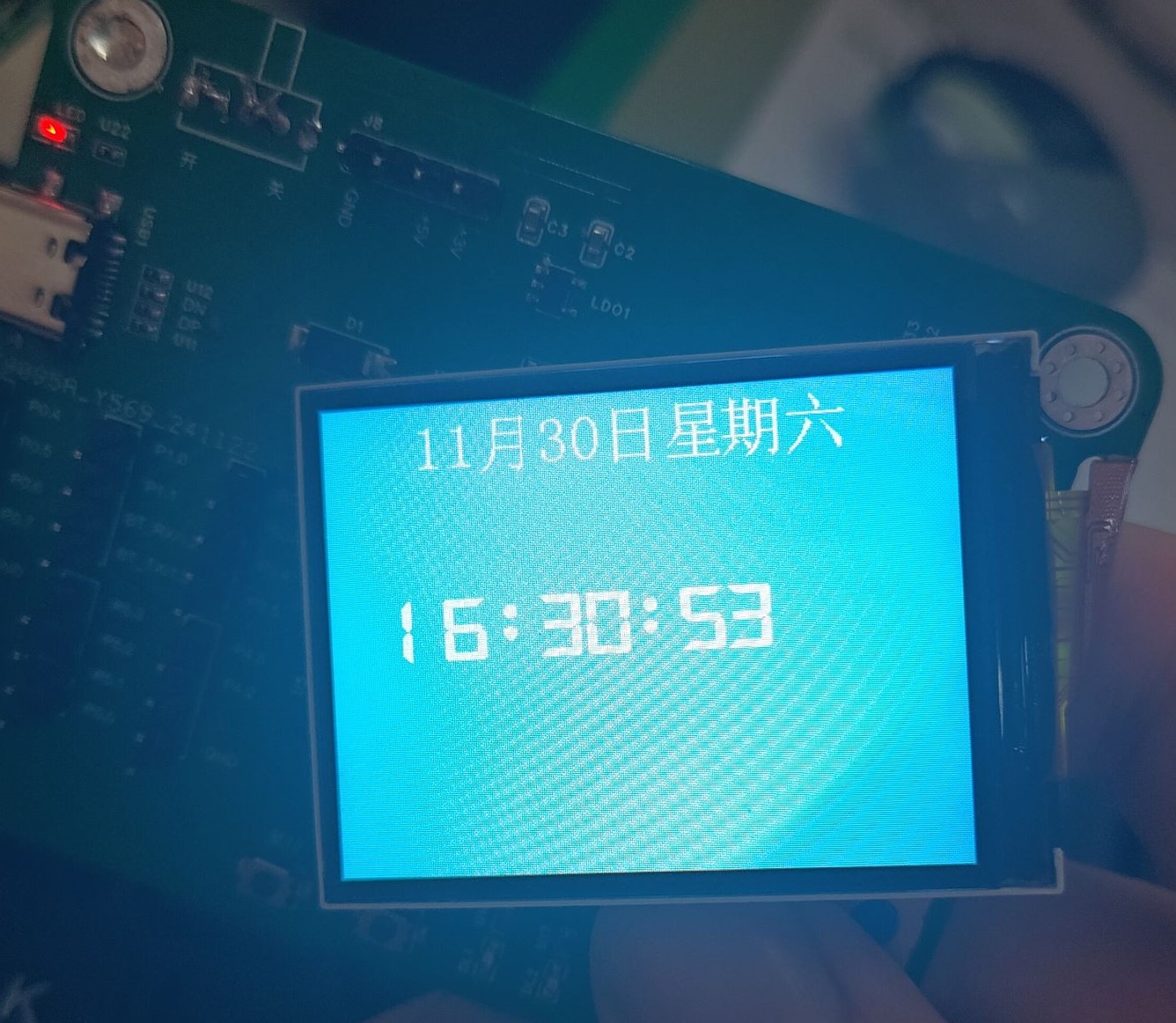

ST7789 8051U Xdata5600 正常显示是这样的


omns*** · 发表于 2024-12-10 13:56:02

乘风*** 发表于 2024-12-10 11:40
用的是什么型号的芯片？xdata使用了多少空间？
另外正常显示是什么样的？你的问题描述的还不是很清楚。
...

楼下发了正常显示的图，ST7789 8051U Xdata5600

omns*** · 发表于 2024-12-10 14:52:37

Debu*** 发表于 2024-12-10 11:52
顺序：
打开DMA并清FIFO
配置DMA

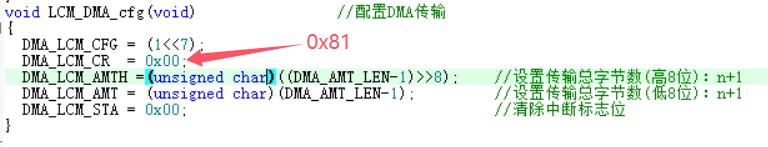

跟这个先后顺序应该没啥关系，试验箱的程序都是先DMA_LCM_CR = 0x00;
经过测试应该是跟ST7789初始化有关，调一调X，Y偏移量？但是没有使用DMA显示又是正常的

Debu*** · 发表于 2024-12-10 15:17:12

omns*** 发表于 2024-12-10 14:52
跟这个先后顺序应该没啥关系，试验箱的程序都是先DMA_LCM_CR = 0x00;
经过测试应该是跟ST7789初始化有关 ...

看视频是从第一行刷到最后一行的，刷新是对的，但是数据位置不对，看起来是从中间的地址开始刷，发完了又从头刷的

Debu*** · 发表于 2024-12-10 15:22:03

逻辑分析仪看看LCM接口的信号
检查是否是使用DMA时意外修改了LCM的设置（ST7789内部的寄存器）
修改DMA时钟，降低速度到便于观察的速度，看看DMA先从哪个地址取数，先在屏幕的哪个位置开始刷新

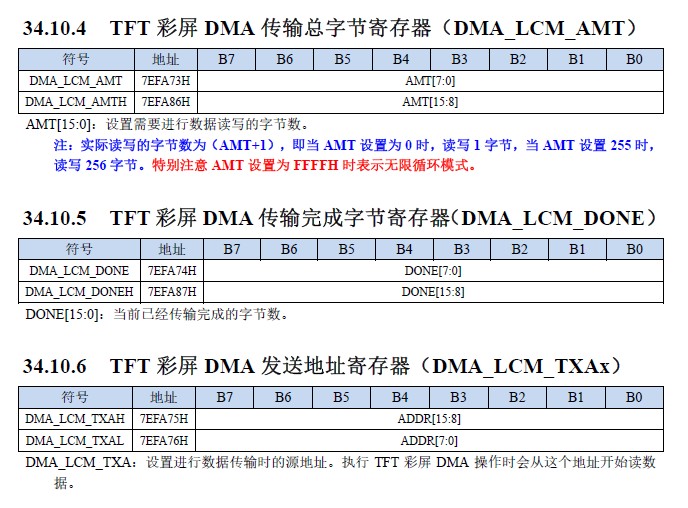

检查这几个寄存器

Debu*** · 发表于 2024-12-10 15:23:42

还有检查是否速度过快导致异常，通信速度过快可能会导致这种异常
