各位大佬，求助一个关于32G USB下载的问题

jege*** · 发表于 2024-12-10 09:45:19

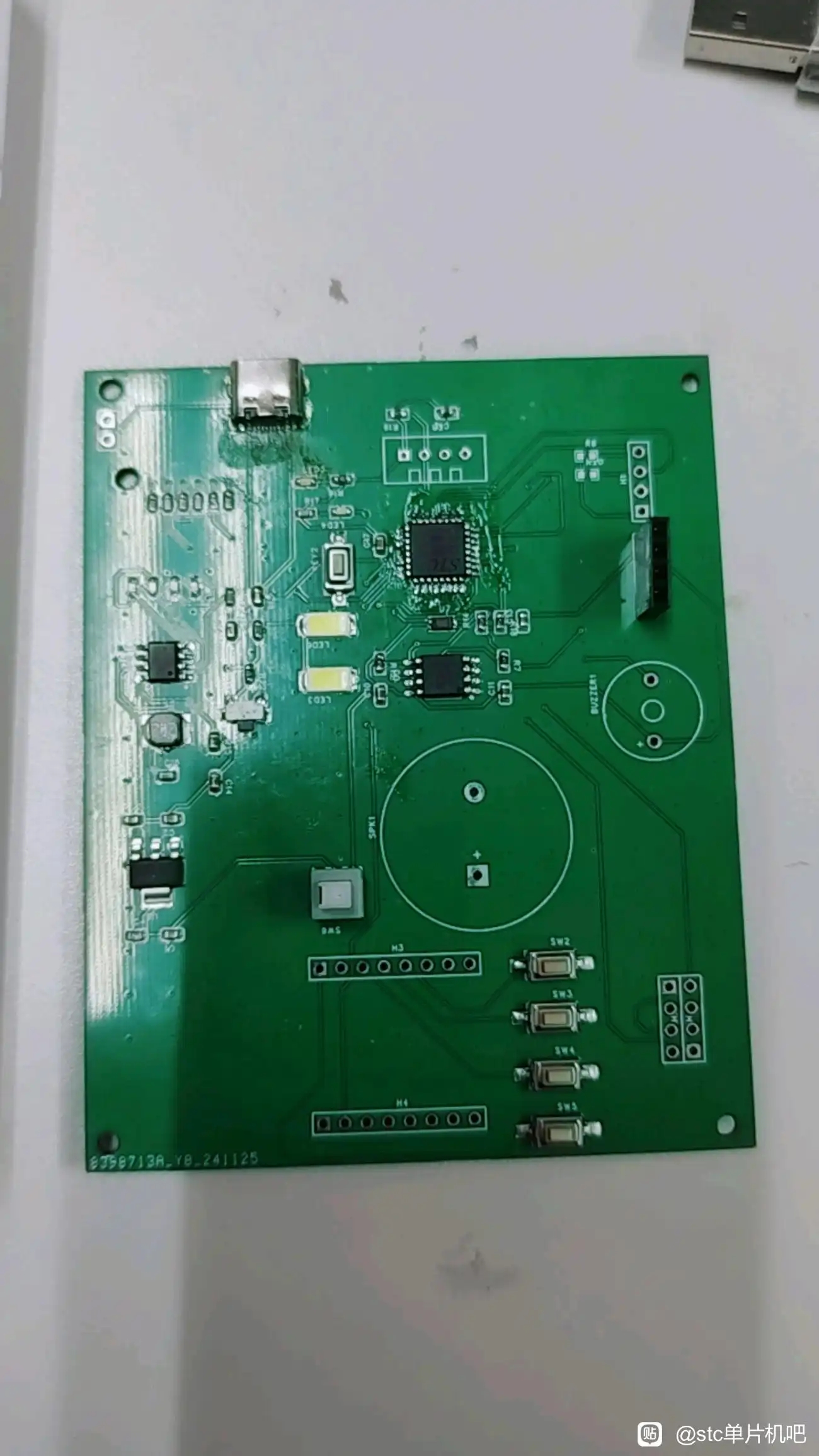

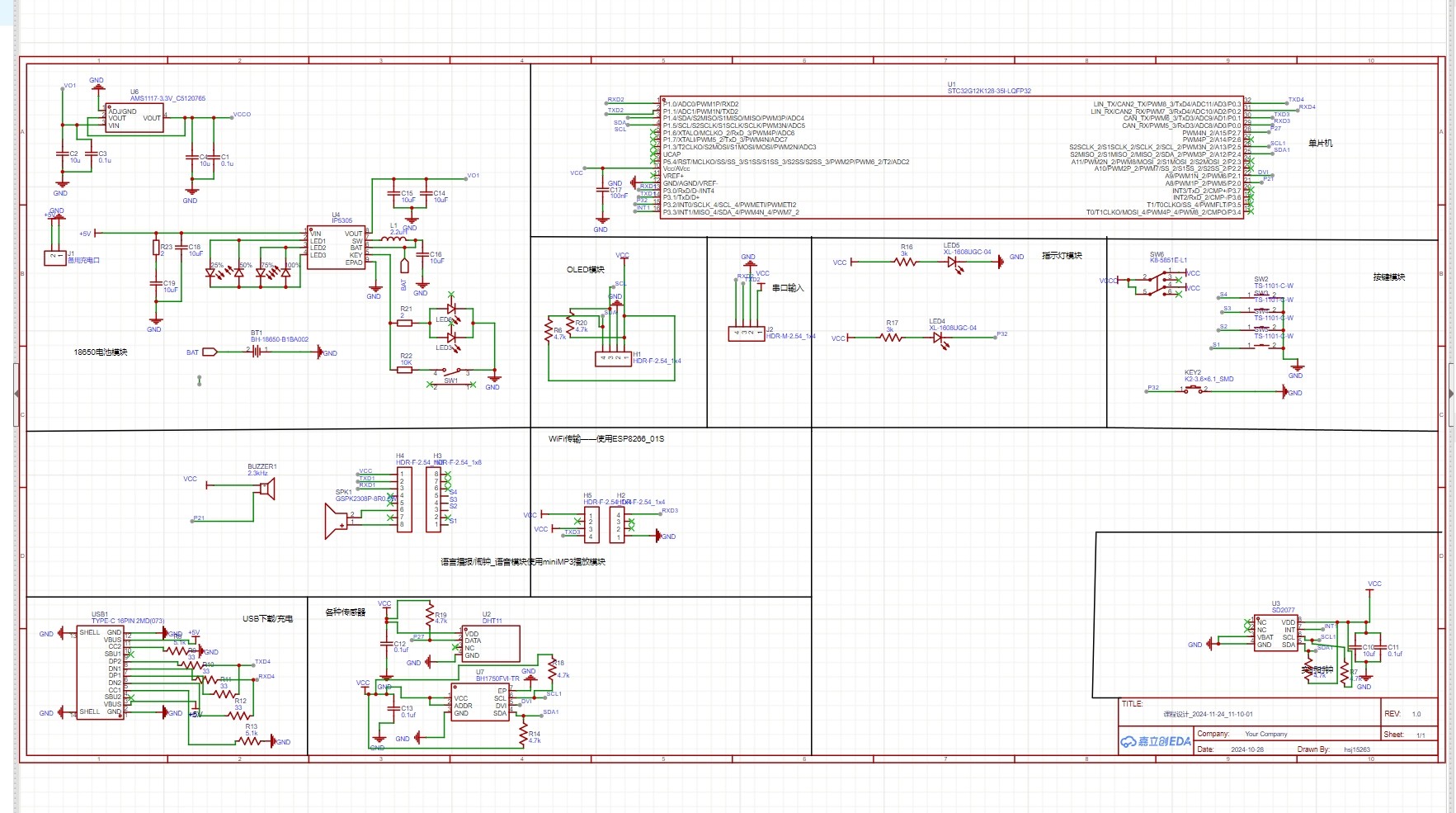

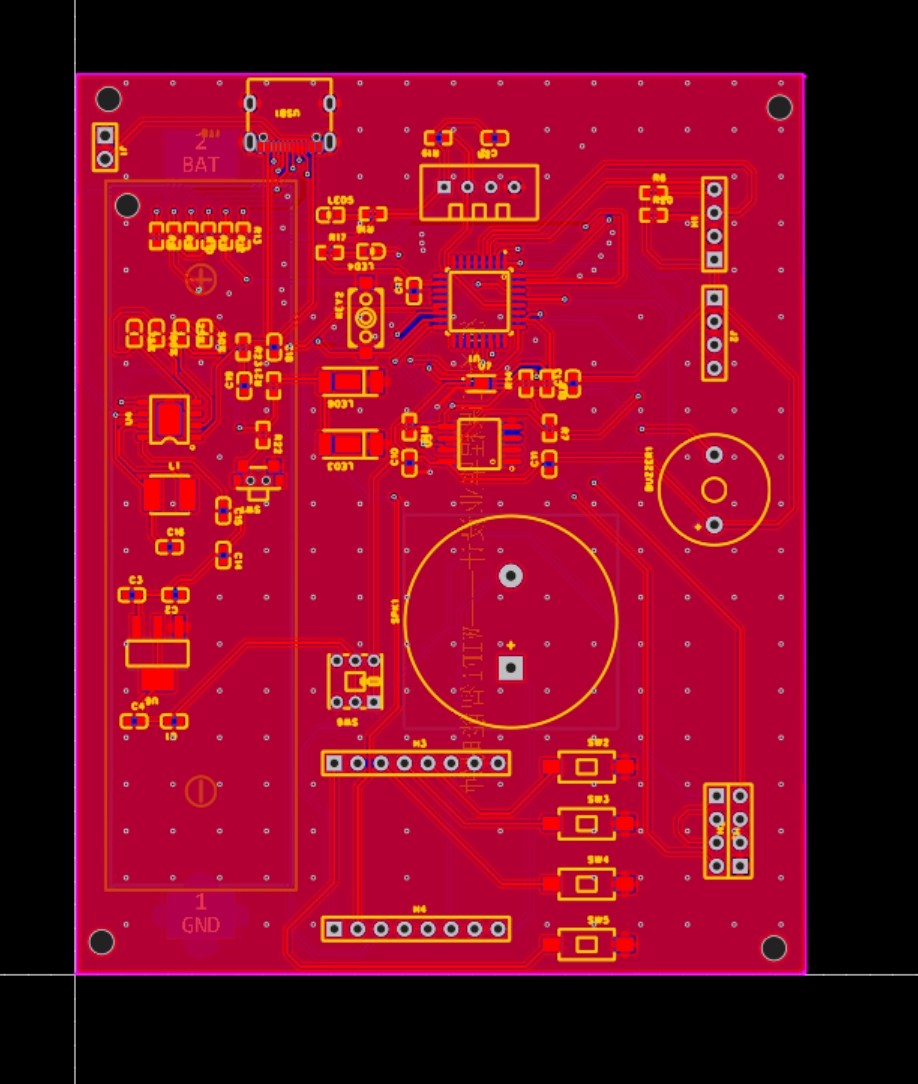

刚刚焊好的功能板用USB下载不了，已经让P32接地后断电再上电了，但isp识别不了USB下载器，这个该怎么解决？

angm*** · 发表于 2024-12-10 10:20:41

不用 USB 功能，就可以 UCap 不外挂电容
用 USB 功能，就需要 UCap 外挂电容 0.1uF的电容

angm*** · 发表于 2024-12-10 10:25:48

USB部分工作在 3.3V,UCAP 是内部USB模块的 3.3V-LDO 电源输出端，外接 0.1uF 去耦电容

1, USB 不用就不用接外部电容

2, MCU-VCC 工作在 3.6V以上，UCAP管脚可挂 0.1uF 去耦电容；

3, MCU-VCC 工作在 3.6V以下，UCAP管脚直接短接到 MCU-VCC；

4, 或不管任何情况，UCAP管脚统一外挂 0.1uF 去耦电容

Debu*** · 发表于 2024-12-10 10:28:22

UCAP缺0.1μF电容

jege*** · 发表于 2024-12-10 10:59:43

那这个是不是只能用串口下载了

jege*** · 发表于 2024-12-10 11:01:29

因为我之前设计的核心板也是UCAP什么都没接，只是用排针引出了，但也能用USB下载

zh*** · 发表于 2024-12-10 11:09:25

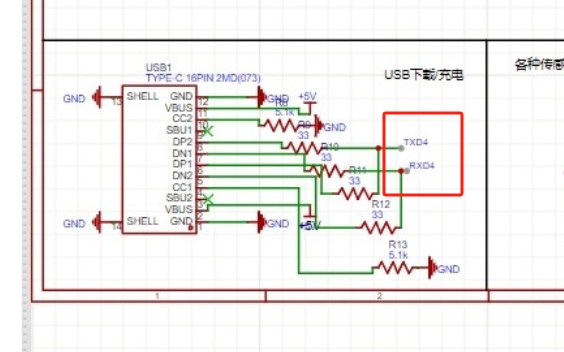

你的Type-C接了目标芯片的TxD4和RxD4，是无法ISP下载
TxD4和RxD4两个口不支持串口ISP和USB

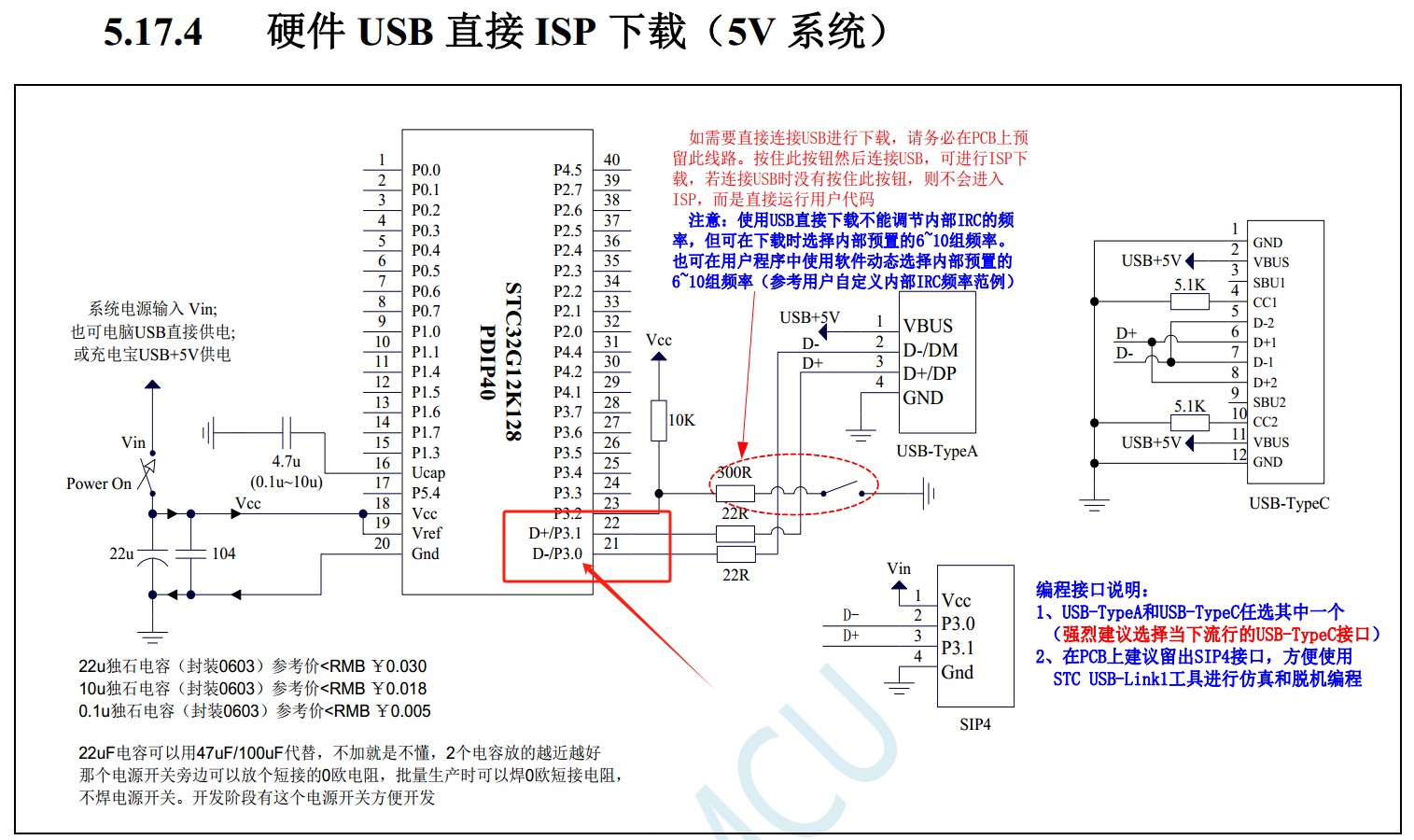

参考下面的电路图

jege*** · 发表于 2024-12-10 11:12:20

zhp 发表于 2024-12-10 11:09
你的Type-C接了目标芯片的TxD4和RxD4，是无法ISP下载
TxD4和RxD4两个口不支持串口ISP和USB

所有下载程序是不是都只能用1串口

zh*** · 发表于 2024-12-10 11:13:58

jege*** 发表于 2024-12-10 11:12
所有下载程序是不是都只能用1串口

是的，必须P3.0/P3.1的串口1才能串口ISP
USB口也只在P3.0和P3.1上才有D+/D-的功能

jege*** · 发表于 2024-12-10 11:17:10

zhp 发表于 2024-12-10 11:13
是的，必须P3.0/P3.1的串口1才能串口ISP
USB口也只在P3.0和P3.1上才有D+/D-的功能
...

明白了，感谢大佬
