求大神解答，keil5的degbug问题，我按文档里的硬件仿真顺序完成了

平***

我的单片机是STC8G1K08的型号，烧录工具使用的是STC-Link1D，现在想进行keil5里面的硬件仿真。我完全按照文档里的顺序完成了 1.添加STC仿真器的固件和芯片型号到KEIL中。并显示MCU添加成功 2.STC-USB Link1D连接上STC8的单片机，将STC8的单片机设置成仿真芯片，并且上电烧录进去显示操作成功。在keil5中魔术棒的debug也设置的是COM5和1152000并且选择了STC-Monitor51 Driver。

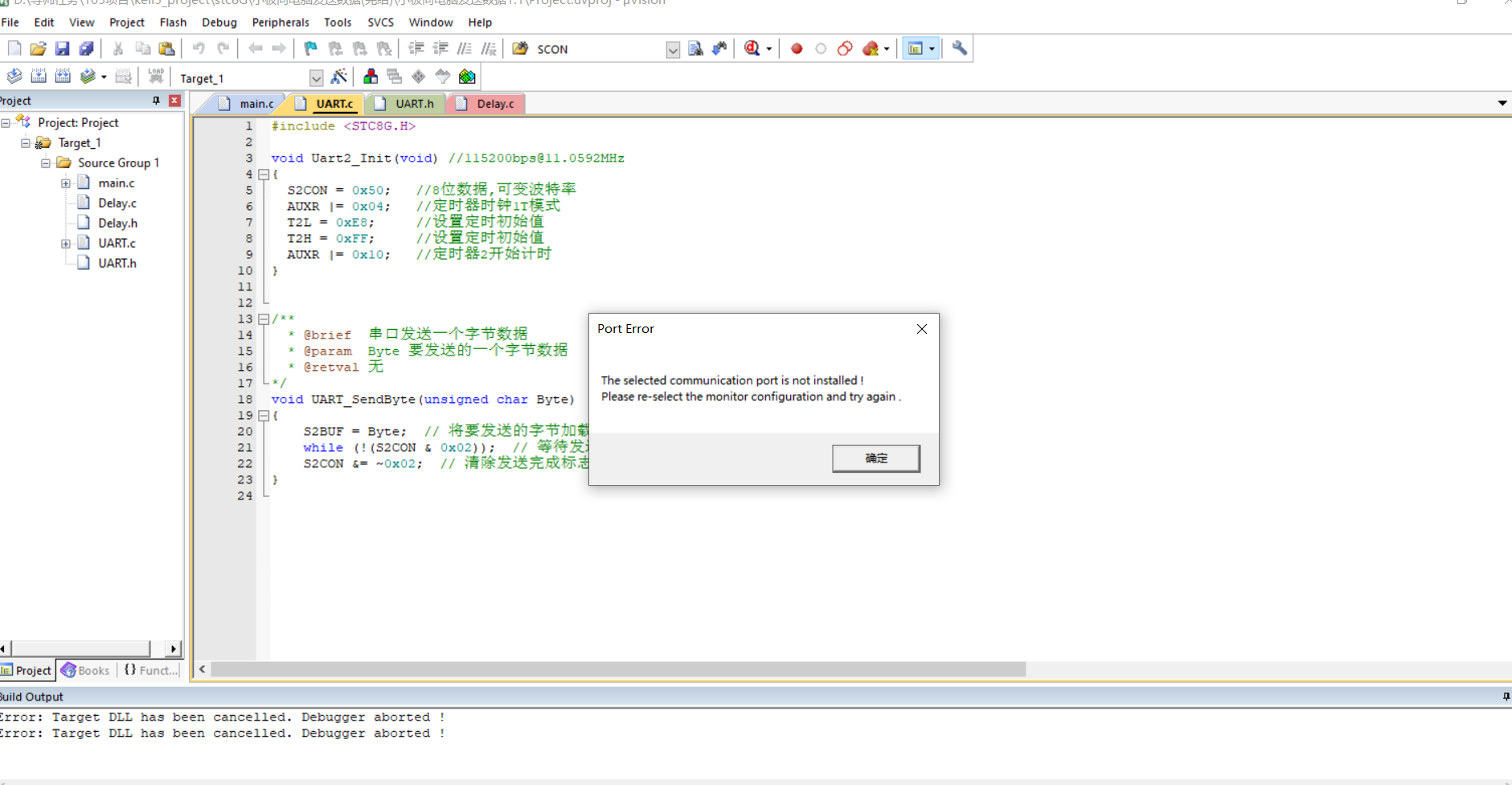

问题就是，有时能debug有时不能，不能debug的时候，它会显示Connection to target system lost!Please reset your target system and try again.。有时又可以debug，进入debug后但是点击按行运行它还是会显示Connection to target system lost!Please reset your target system and try again.并且退出debug。

求大神解答，可能是什么原因造成的，以及该怎么办呢？谢谢！！

AI***

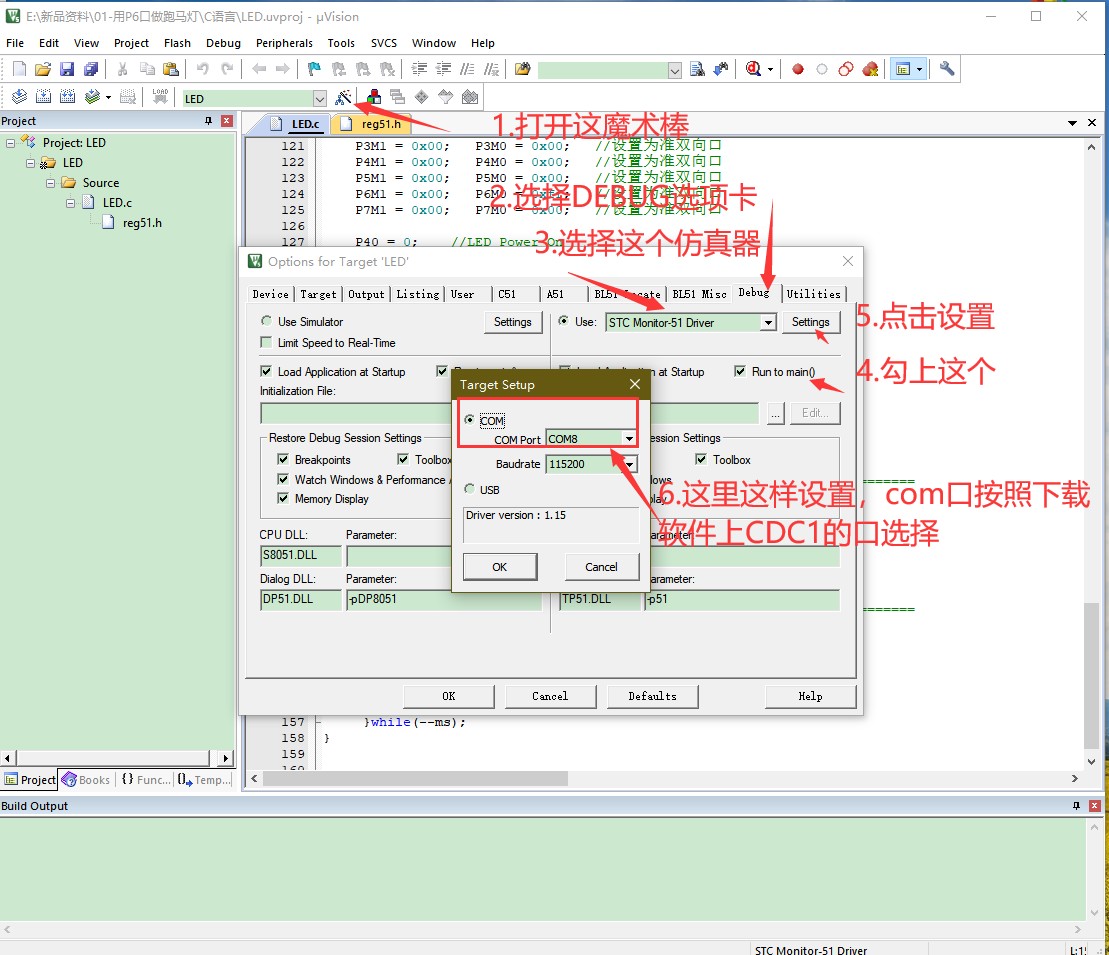

如果你在设置了仿真芯片后又进行了下载程序操作，那需要重新设置下仿真芯片，检查下第6步 com port有没有选错

鉴于部分坛友在仿真过程中会遇到仿真失败的问题，总结可能导致的原因如下：
1.  制作完仿真芯片后没有重新给 MCU 进行上电复位，就开始仿真。
     制作完仿真芯片后必须停电再上电，新的设置项[仿真芯片]才会生效
2.  如果使用 U8W/U8W -Mini 进行仿真的话，需要先设置“直通模式” ，
     具体方法参考官网https://www.stcai.com/gjrj 工具使用说明5.9 章节介绍。
3.  仿真程序不能使用 P3.0/P3.1 口。仿真监控程序占用 P3.0/P3.1 口，但不占用串口 1，用户可以将串口 1 切换到其它通道再使用。
4.  仿真监控程序占用内部扩展 RAM(XDATA)的最后 768 字节，如果程序使用 XDATA+768 字节大于芯片 XDATA 的上限，也会出错。
5.  不能仿真时钟/复位相关的功能。例如程序里面不能修改系统时钟频率，不能开启看门狗，不能进入休眠/空闲模式。
6.  P3.0/P3.1 口数据受到干扰。 仿真通过 P3.0/P3.1 口与 KEIL 驱动进行通信， 如果数据受到干扰会导致仿真出错。故障排查参考：
1)  使用优质的 USB 线、串口工具与目标板连接线；
2)  P3.0/P3.1 口外围电路上不要接影响通信的元器件;
3)  如果使用台式机的话，连接机箱背后的 USB 接口，尽量不要使用延长线；
4)  板子上如果有电机等干扰比较大的器件，仿真之前先断开。
7.   如果不是用STC-USB Link1D进行SWD仿真 ，那么不能进行 单步仿真 DPTR。
8. 使用串口或USB仿真时，当停止运行用户代码时，定时器0~4会全部停止。此时和定时器相关的硬件都会停止，
   包括串口时钟、定时器中断、定时器时钟输出等。
9.芯片的时钟不能在仿真的时候（Keil中）修改，如果需要设置时钟的话，可以在烧录时通过硬件选项进行设置。

Debu***

https://www.stcaimcu.com/forum.p ... 2566&pid=128179

so***

link1d的串口是1在后2在前，有没有可能选错串口
