AI8051U-34K64-QFP48核心板

[复制链接]
MOL***
  • 打卡等级：偶尔看看II
  • 打卡总天数：23
  • 最近打卡：2025-04-08 15:27:58
已绑定手机

6

主题

14

回帖

150

积分

注册会员

积分
150
发表于 2024-12-8 18:45:52 | 显示全部楼层 |阅读模式

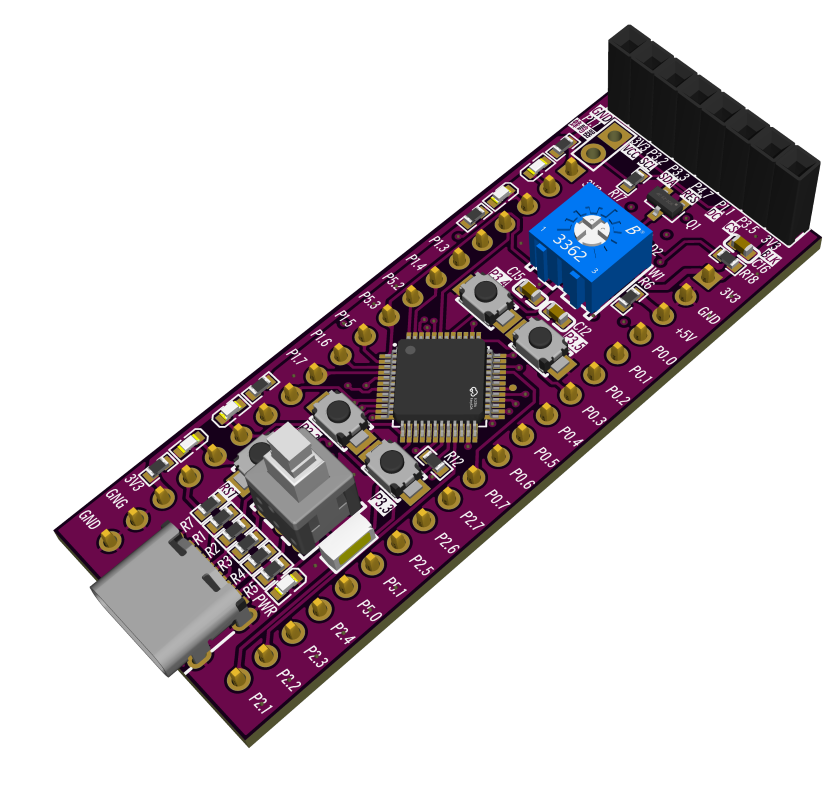

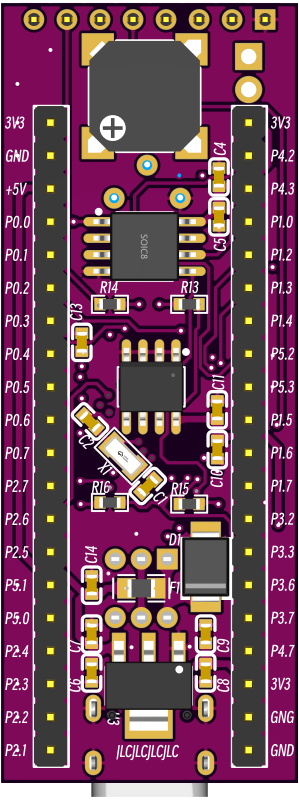

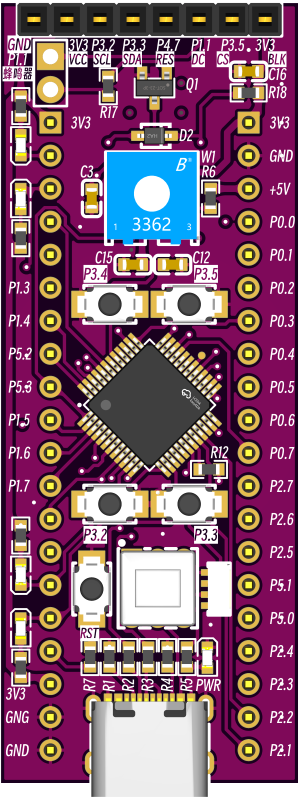

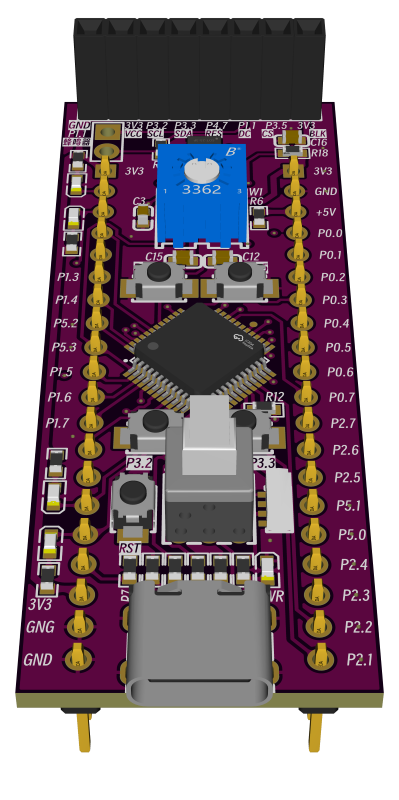

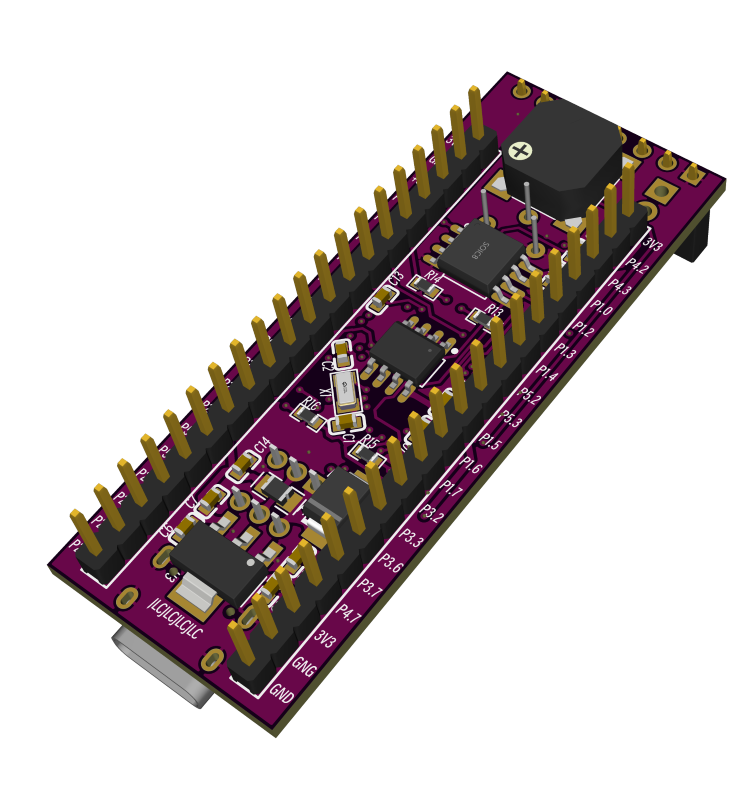

AI8051U-34K64-QFP48核心板

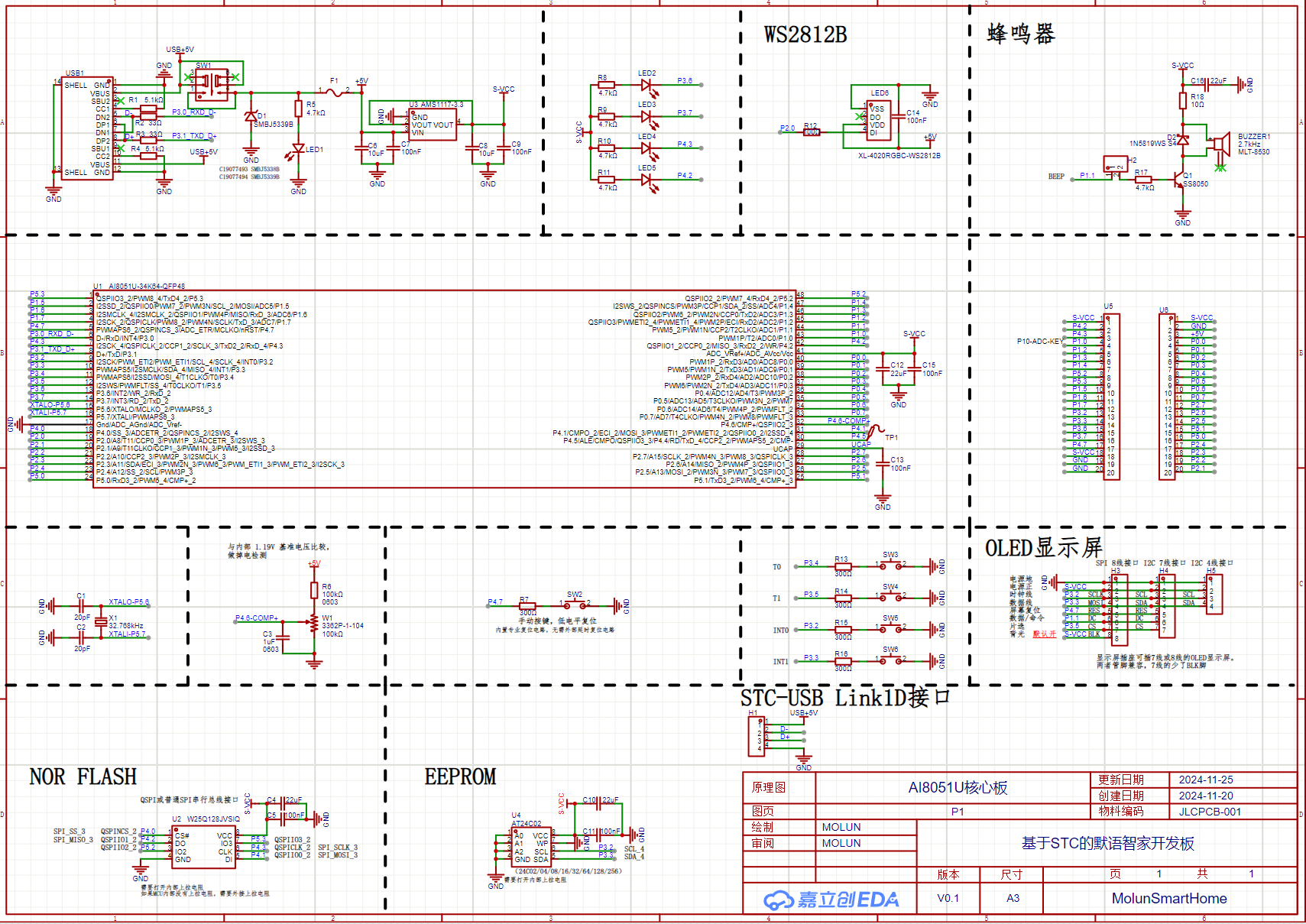

核心板板载蜂鸣器、OLED显示屏插座、侧贴WS2812B灯珠、NOR FLASH（W25Q128JVSIQ）、EEPROM（AT24C02）、按键。







引脚排布兼容

立创·地文星CW32F030C8T6开发板

立创·地阔星STM32F103C8T6开发板

附件

upload 附件：Gerber_AI8051U核心板_2024-12-01.zip

upload 附件：InteractiveBOM_AI8051U核心板_2024-11-27.zip

回复

使用道具 举报 送花
MOL***
  • 打卡等级：偶尔看看II
  • 打卡总天数：23
  • 最近打卡：2025-04-08 15:27:58
已绑定手机

6

主题

14

回帖

150

积分

注册会员

积分
150
发表于 2024-12-8 18:47:02 | 显示全部楼层

首次使用四层板绘制，待板子到了焊接验证，希望不会翻车！
