USB转双串口，AIapp-ISP-V6.94U 可以，V6.95A 不可以 | 具体硬件，合理配置

神***

USB转双串口，电路没变，
AIapp-ISP-V6.94U 可以，AIapp-ISP-V6.95A 不可以
AIapp-ISP-V6.94U 可以默认是：接收是高阻输入，发送是开漏
AIapp-ISP-V6.95A 升级时，修改配置到：接收是高阻输入，发送是开漏
===新的默认不是

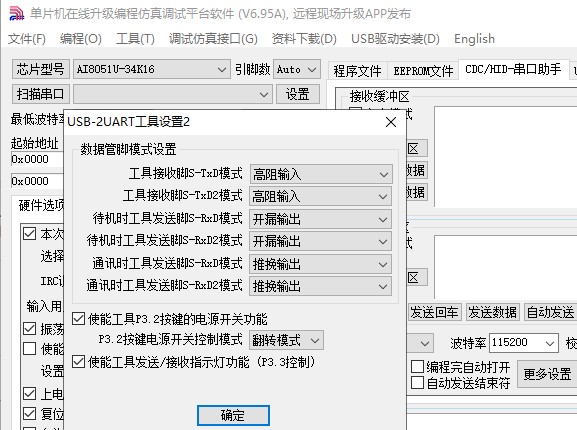

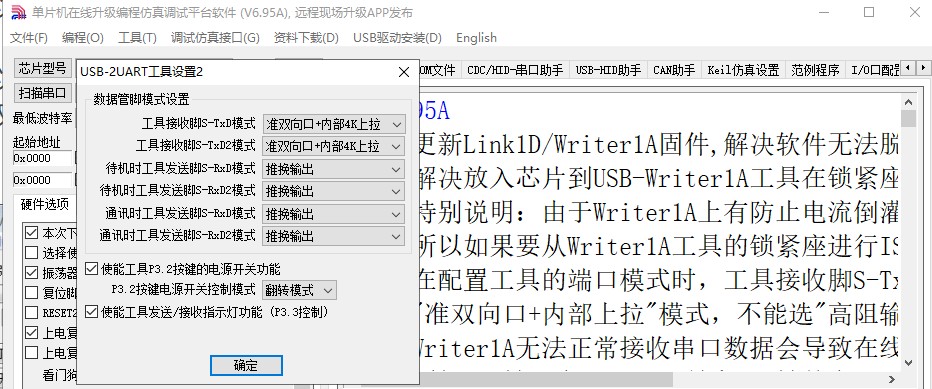

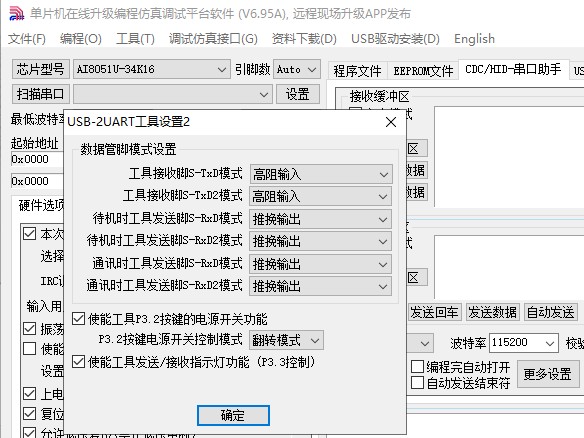

下图：AIapp-ISP-V6.95A

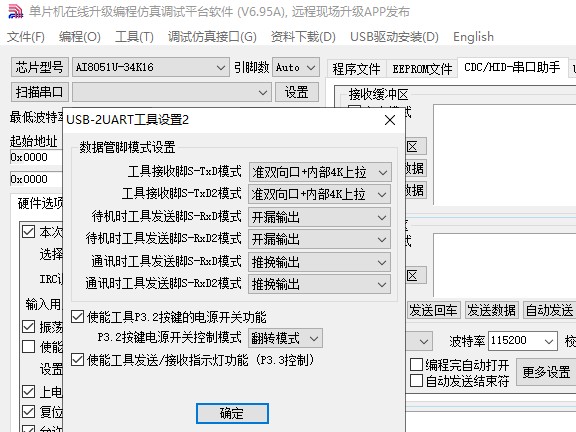

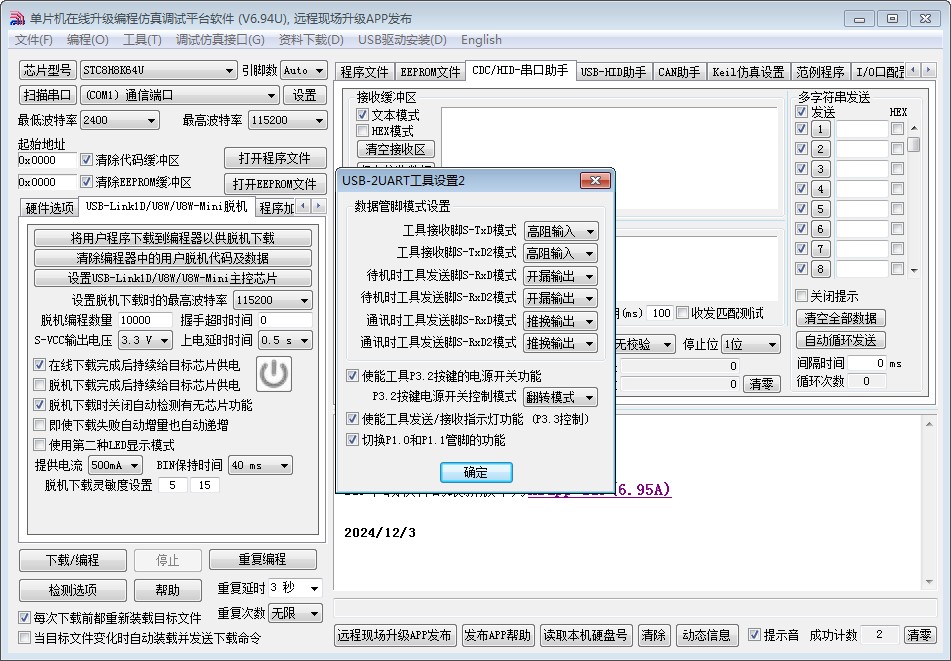

下图：AIapp-ISP-V6.94U

神***

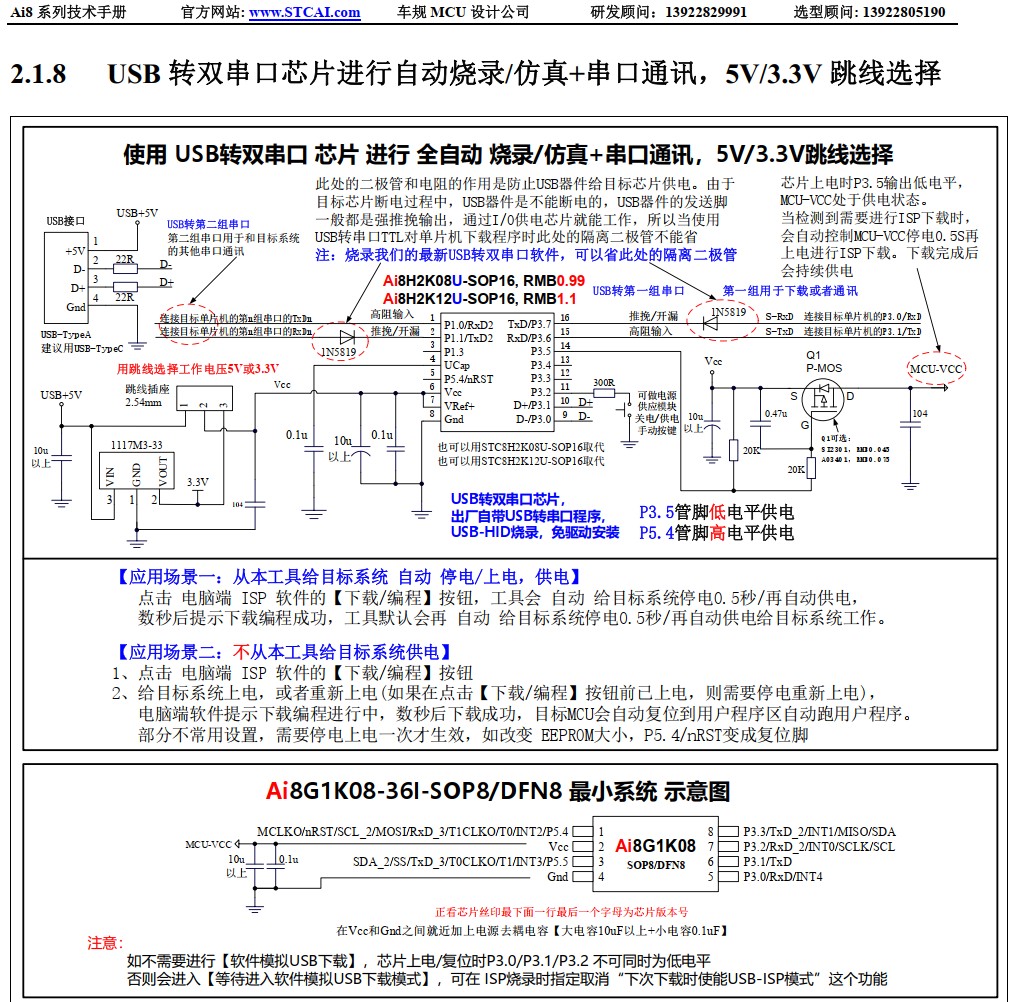

各种具体电路不一样，没硬件原理图就不要讨论了，

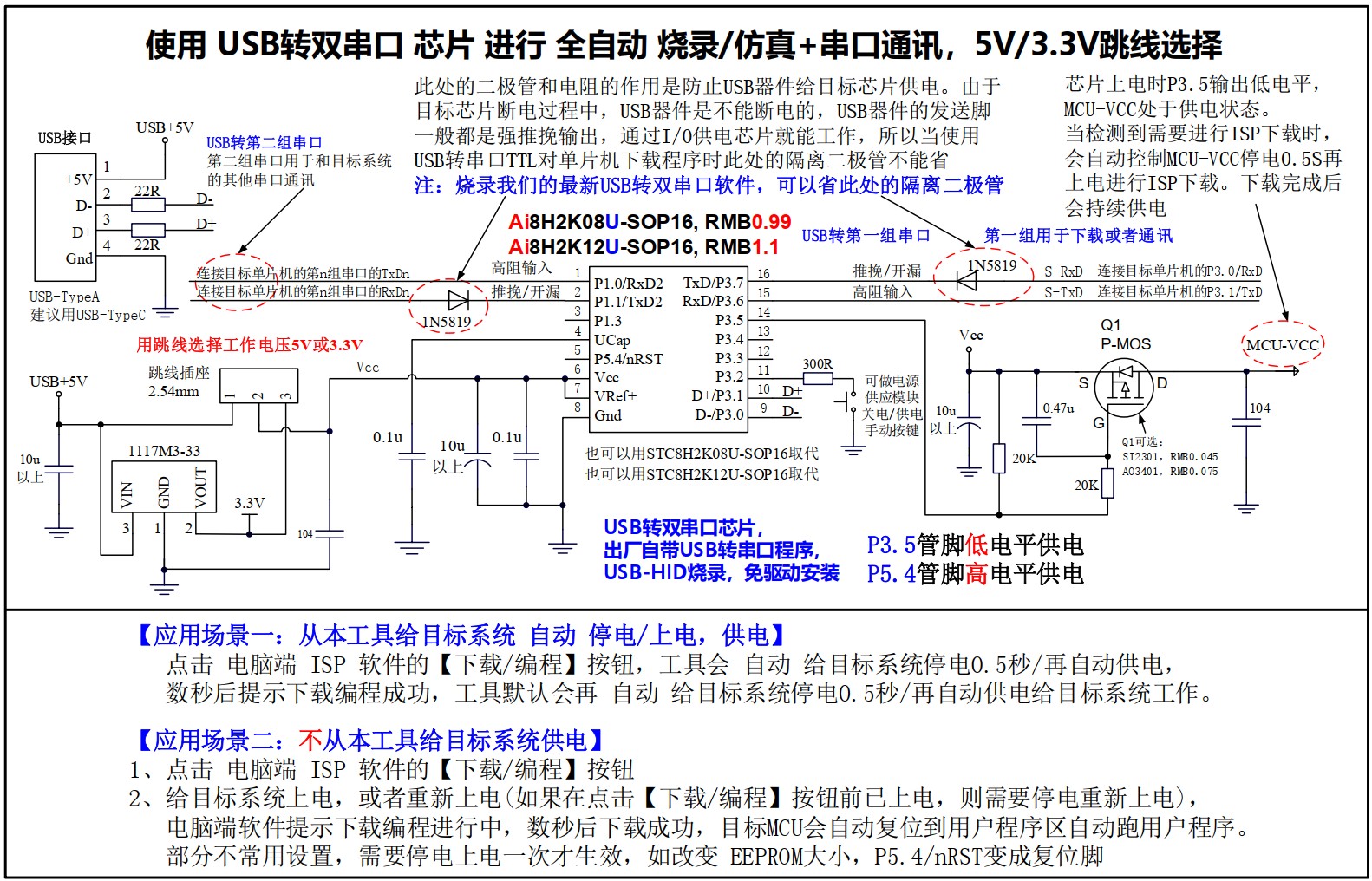

===免得一堆疑惑，有具体的原理图的PDF,
       就会有具体的解决方案

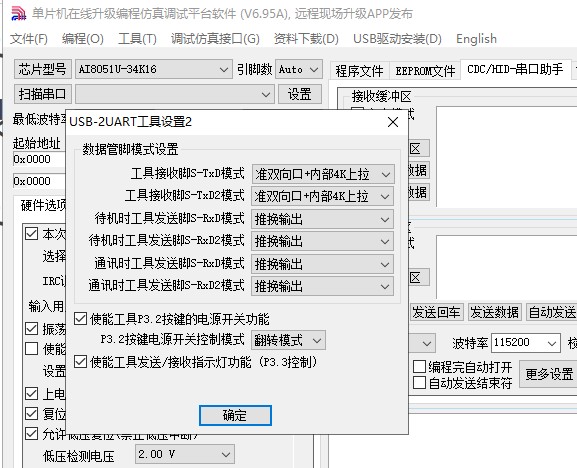

根据自己的硬件电路去选择不同的配置

各种组合都给出来了，肯定有一种是可以的






发送脚没加隔离二极管的，
发送脚一定要设置空闲时是开漏模式，否则无法断电



发送脚没加隔离二极管的，
发送脚一定要设置空闲时是开漏模式，否则无法断电

神***

如用隔离二级管，用锗二极管/压降0.3V;

如用隔离二级管，不要用硅二极管/压降0.7V

神***

神***

VC***

神*** 发表于 2024-12-7 19:59
如用隔离二级管，用锗二极管/压降0.3V;

如用隔离二级管，不要用硅二极管/压降0.7V

神农鼎老师，冒昧指正一点：

您提到的应该是肖特基二极管，而不是锗二极管

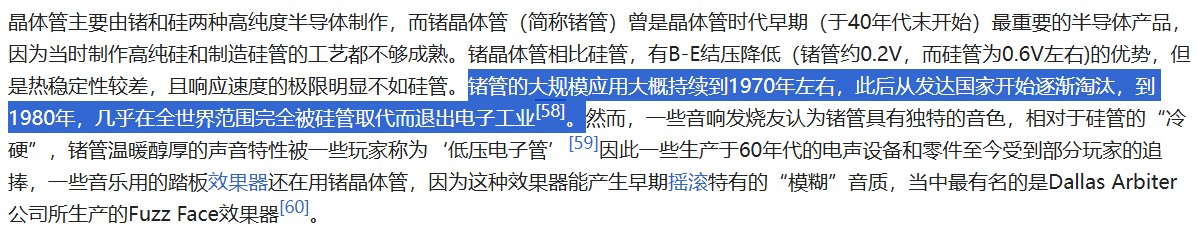

锗二极管早已在上个世纪退出了历史舞台，
其主要缺点是热稳定性差，锗管的工作温度不能超过85℃
（但是很奇怪，教科书里居然还会介绍锗管）

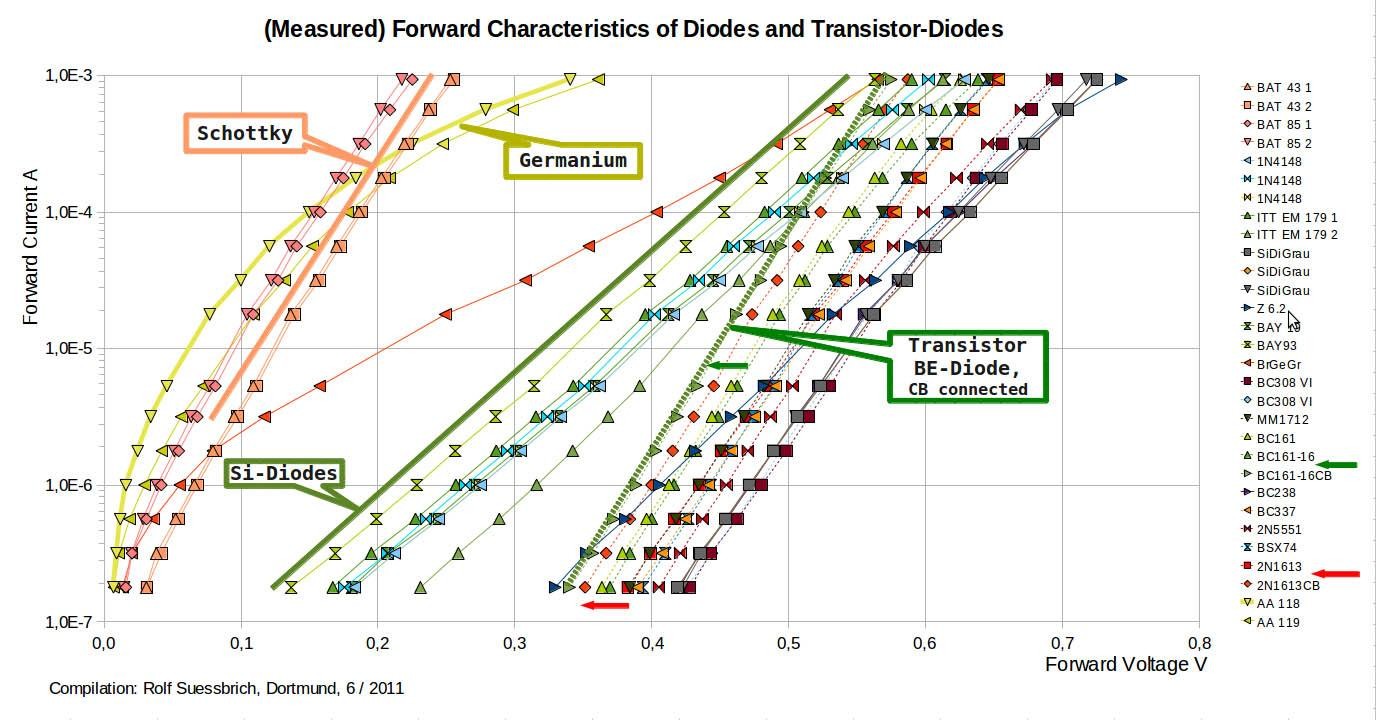

因为肖特基二极管（Schottky）和锗二极管（Germanium）的I-V曲线类似，所以容易混淆

神***

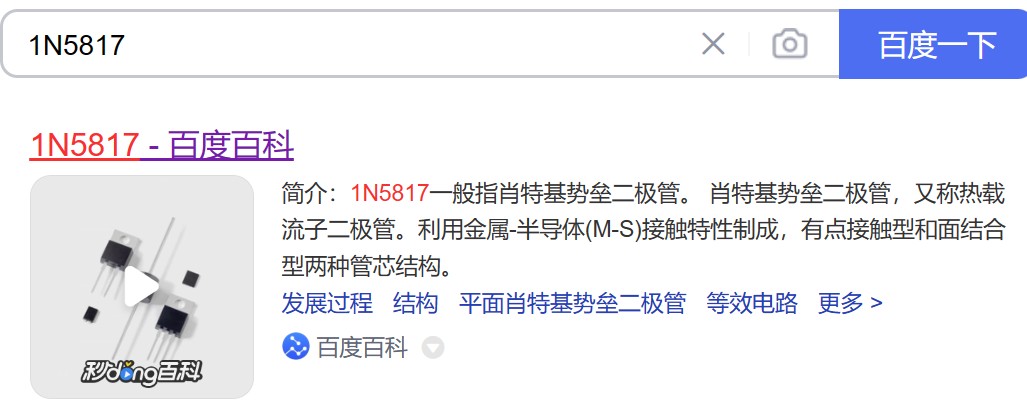

这么多年没去查资料，一直在用 1N5817, 1N5819

VC***

神*** 发表于 2024-12-7 22:48
这么多年没去查资料，一直在用 1N5817, 1N5819

我也整理学习了一下，这几种常见的二极管

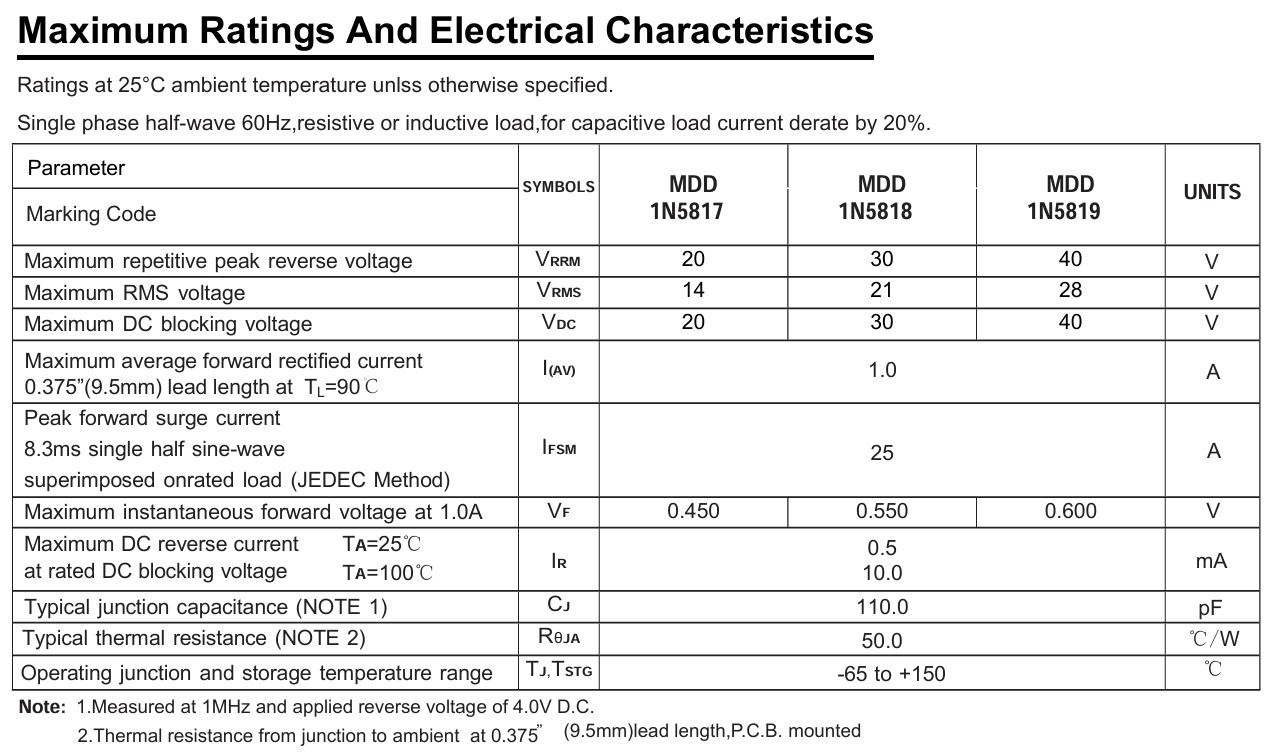

肖特基管（典型1N5819）

功率大，压降低。防反接法宝。



开关二极管（典型1N4148）

结电容小，反向恢复时间短，功率一般不大。常用于信号处理电路。

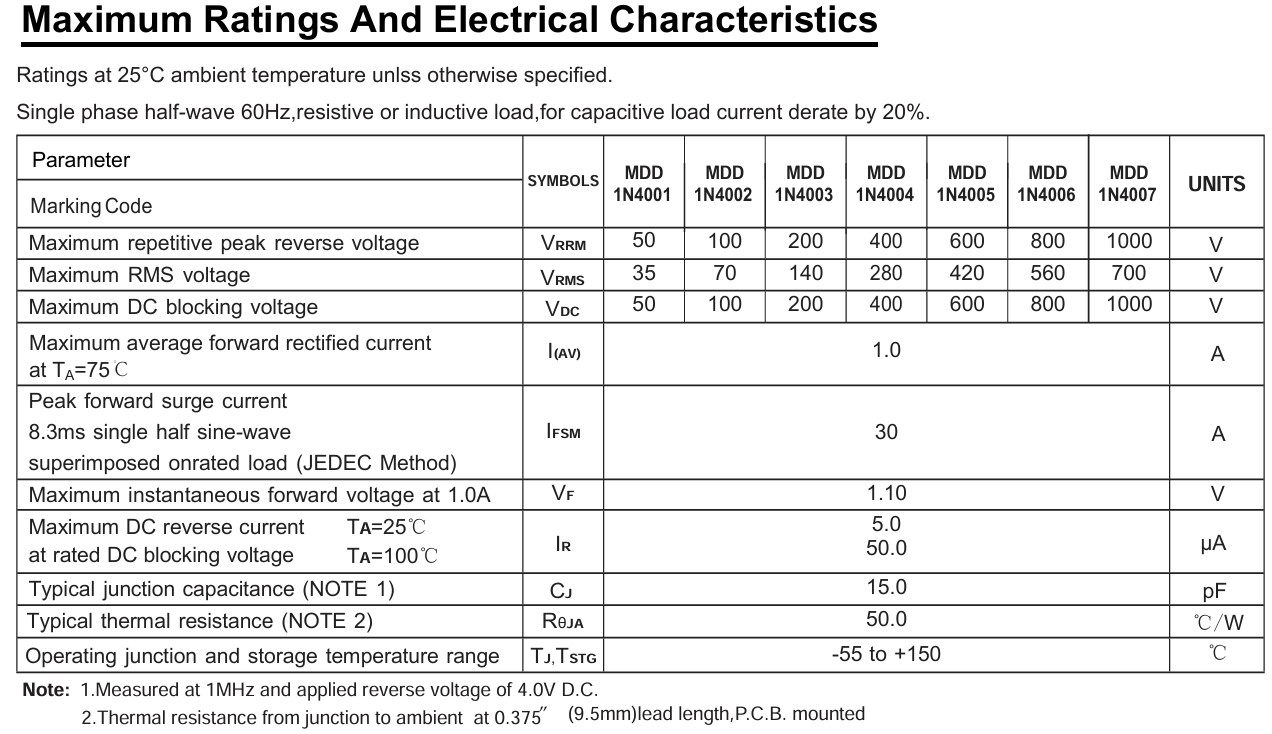

通用二极管（典型1N4007）

反向击穿电压特别高，其它参数一般。220V整流电路中常见。

神***

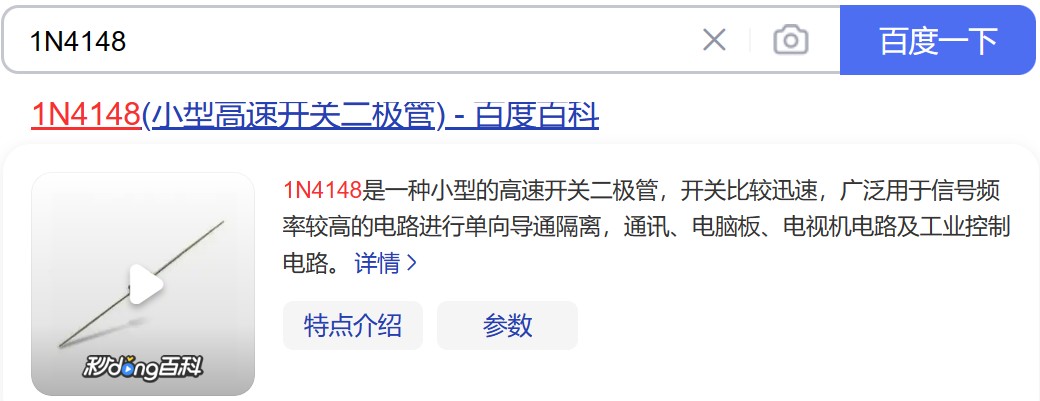

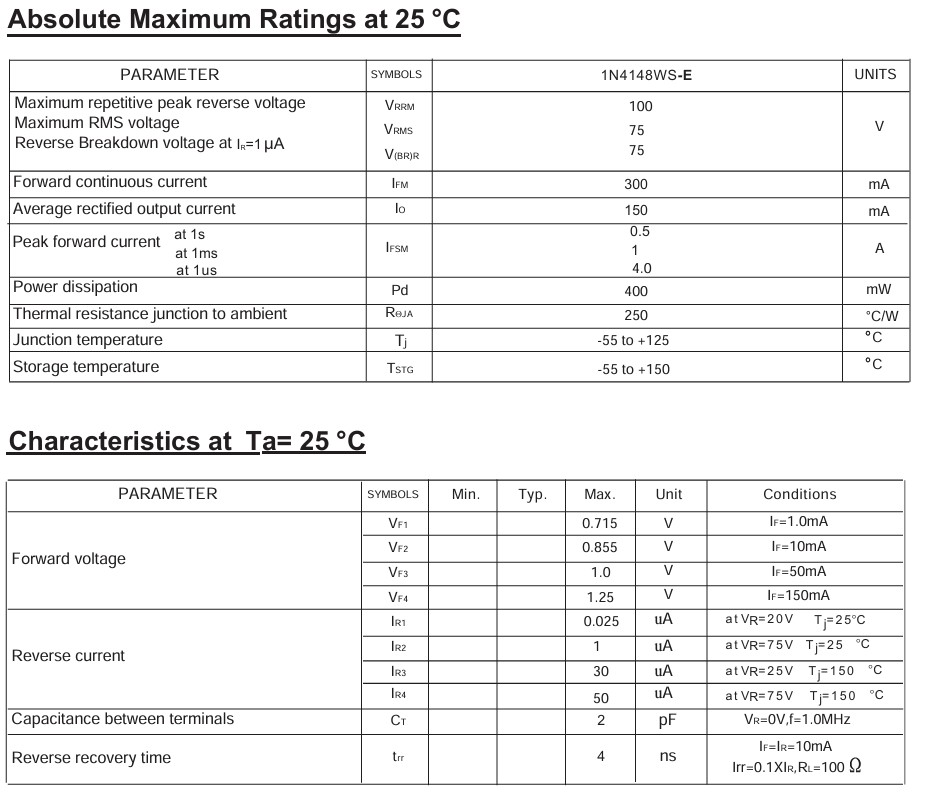

通信线路上 不要串 1N4148, 压降大，
有用户用 1N4148不行的，换 1N5817就好了
