串口tx和rx倒灌导致无法刷机

bobo*** · 发表于 2024-12-6 13:56:31

hello，我做了一个stc8g1k08 20pin的板子，使用串口小板自带的3.3v给板子刷机，没有外接电源，发现断开串口板的3.3v后，由于串口板的tx和rx有高电平导致单片机的电源脚仍有2.6v电压，因此通过关断和打开串口板的电源不能给单片机下载程序，有什么办法可以使串口板的电源断开以后单片机的电源掉到2v以下啊

Yim_*** · 发表于 2024-12-6 14:09:49

串口模块大概率是沁恒的CH340系列吧，直接进沁恒官网把CH340的datasheet下载下来，一份里面基本包含CH340 C H G等全部的接线说明和注意，你对照着改一下就可以。以前手头有，找不着了，自己下载更直接。

Yim_*** · 发表于 2024-12-6 14:10:51

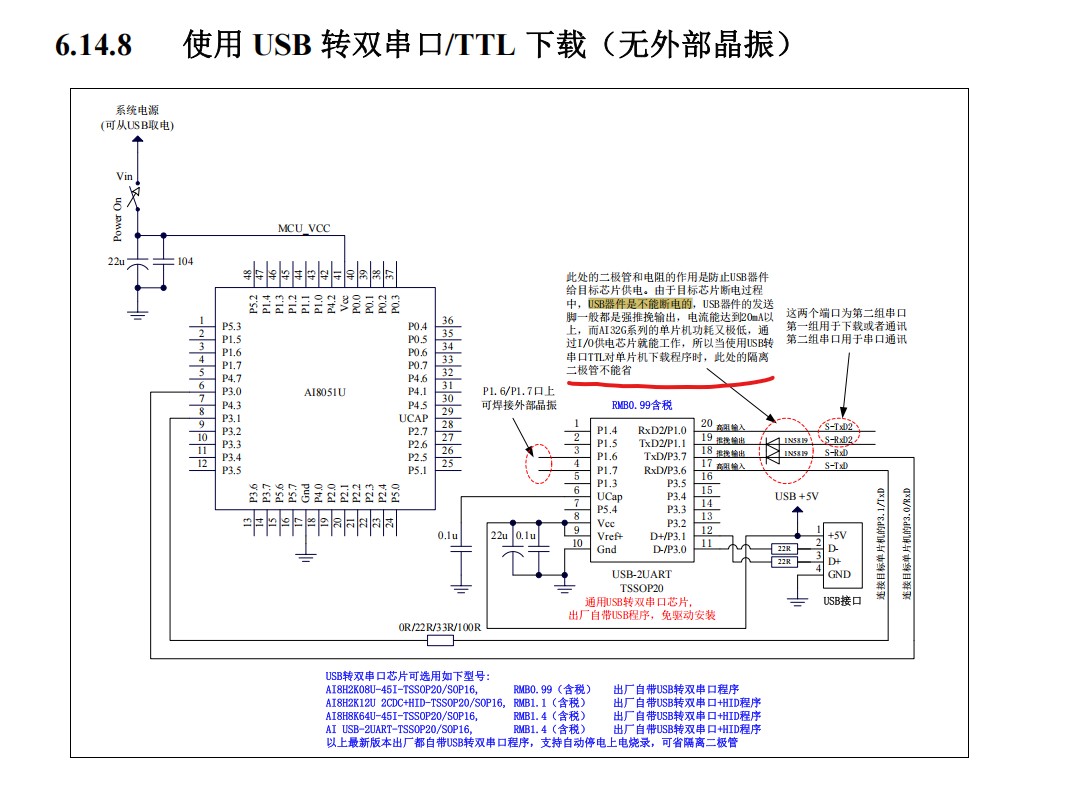

昨天还回答过类似的问题，其实就是个二极管隔离的事儿。。。

御坂美*** · 发表于 2024-12-6 15:01:10

如果是外接的串口芯片的话，先断开3.3，然后电脑这边点下载，让他一直保持下载，然后用镊子短接单片机板子上的VCC和GND，然后松开镊子的时候马上把3.3接回去:lenghan: ，就可以下载了，这个要熟练才行，你要是只下几次可以这样，多了还是得加隔离二极管，或者用带隔离二极管的下载器

Debu*** · 发表于 2024-12-6 15:10:54

建议用官方工具如一箭双雕，USB转双串口，下载自动断电

49664*** · 发表于 2024-12-6 15:21:01

加个二极管

xxkj*** · 发表于 2024-12-6 16:35:18

以前也遇到这样的问题

jw*** · 发表于 2024-12-6 21:51:51

御坂美*** 发表于 2024-12-6 15:01
[md]如果是外接的串口芯片的话，先断开3.3，然后电脑这边点下载，让他一直保持下载，然后用镊子短接单片机 ...

短接VCC和GND？

vb2*** · 发表于 2024-12-6 23:41:11

txd加个二极管就好了，我试过

erci*** · 发表于 2024-12-6 23:50:26
