请教版主我的问题-读外部电平

Ca*** · 发表于 2024-12-3 21:06:51

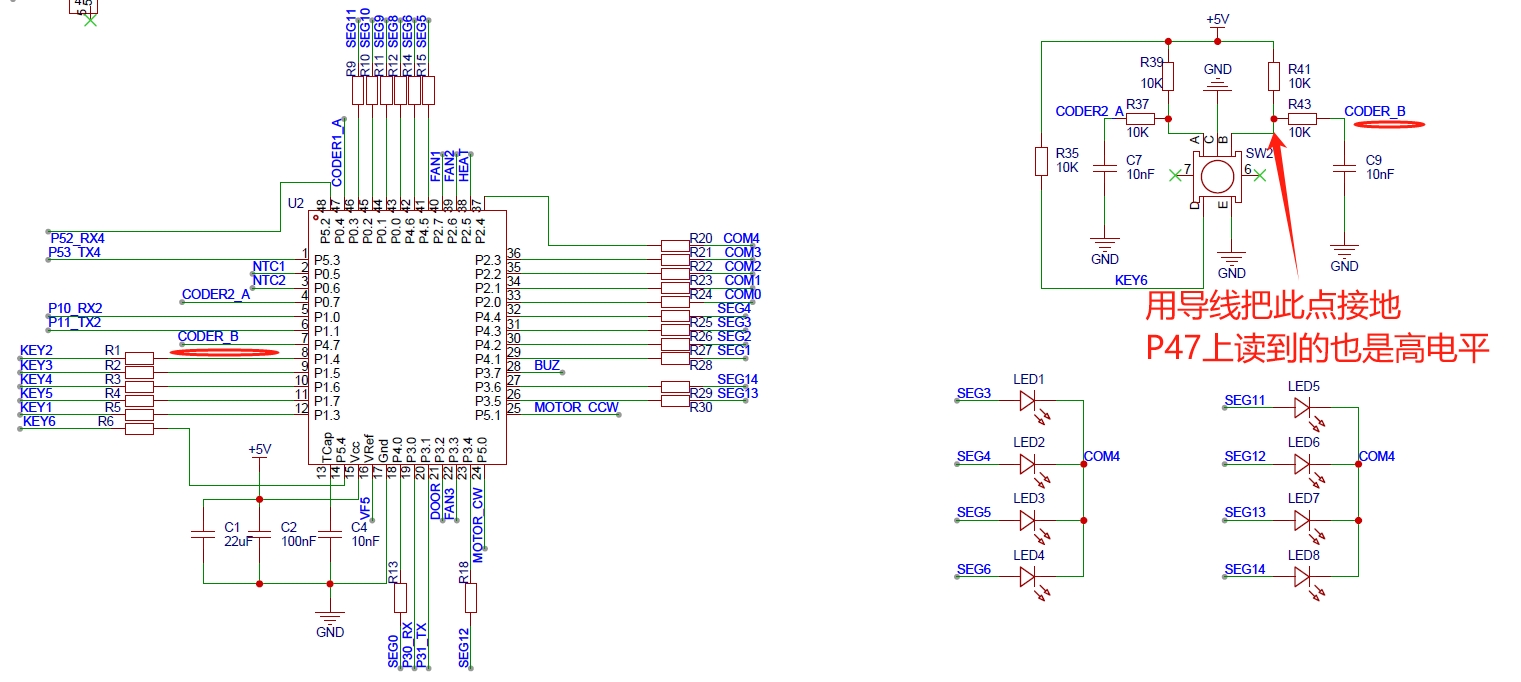

论坛里面的各位大佬，谁能帮我分析一下， P47这个脚，为什么一直都只能读到高电平？

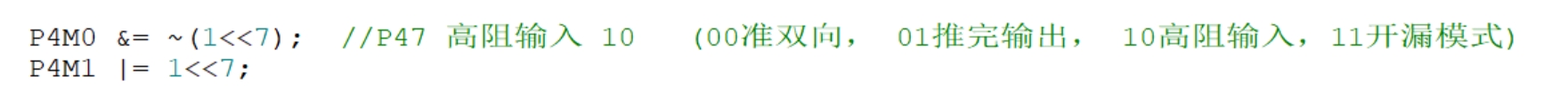

P47口设置的是高阻输入，读的时候已经用导线把箭头所示的节点拉低接地了，但还是一直读到高电平，什么原因？



Debu*** · 发表于 2024-12-3 21:36:38

直接用万用表测电压看看

国学*** · 发表于 2024-12-4 09:12:53

读之前再配置一遍，读的时候慢一点加几个空操作

社区*** · 发表于 2024-12-4 09:31:52

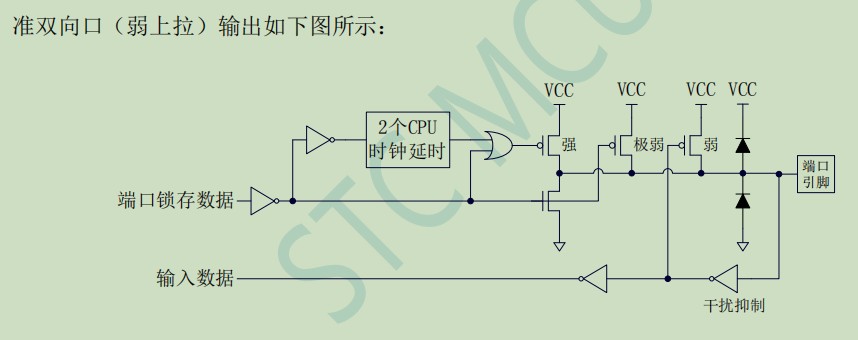

设置为准双向模式读数字信号。

bkeu*** · 发表于 2024-12-4 09:57:12

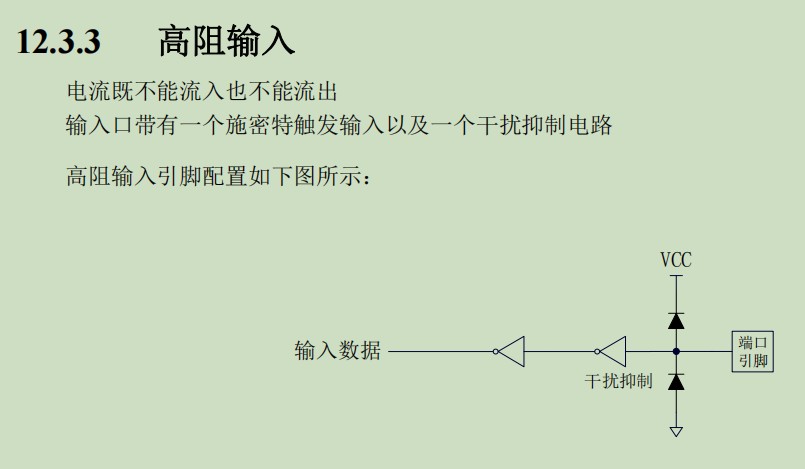

不能配置为高阻模式,此模式用于模拟口

21cns*** · 发表于 2024-12-4 10:17:58

端口配置为准双向模式，还不行的话量一下芯片P47引脚的电压、短接P47到地也试试（排除R43断路、P47到SW2的B端断开了）

VC*** · 发表于 2024-12-4 10:20:05

bkeu*** 发表于 2024-12-4 09:57
不能配置为高阻模式,此模式用于模拟口

此话怎讲？这时候数字输入使能只要打开，应该仍然可以读外部电平啊

bkeu*** · 发表于 2024-12-4 10:29:35

VC*** 发表于 2024-12-4 10:20
此话怎讲？这时候数字输入使能只要打开，应该仍然可以读外部电平啊

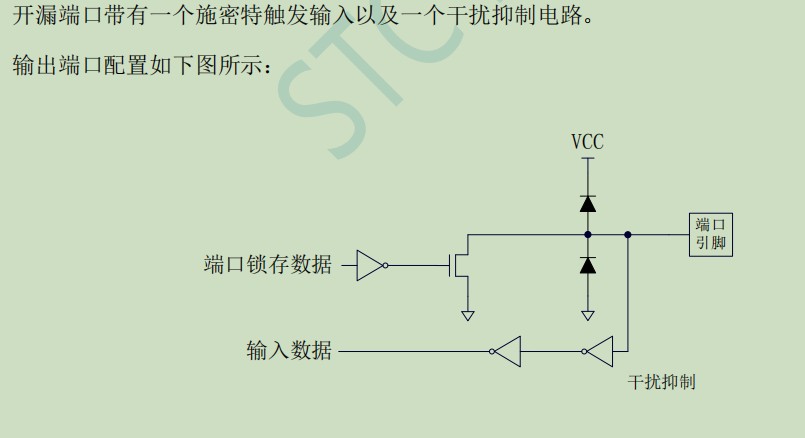

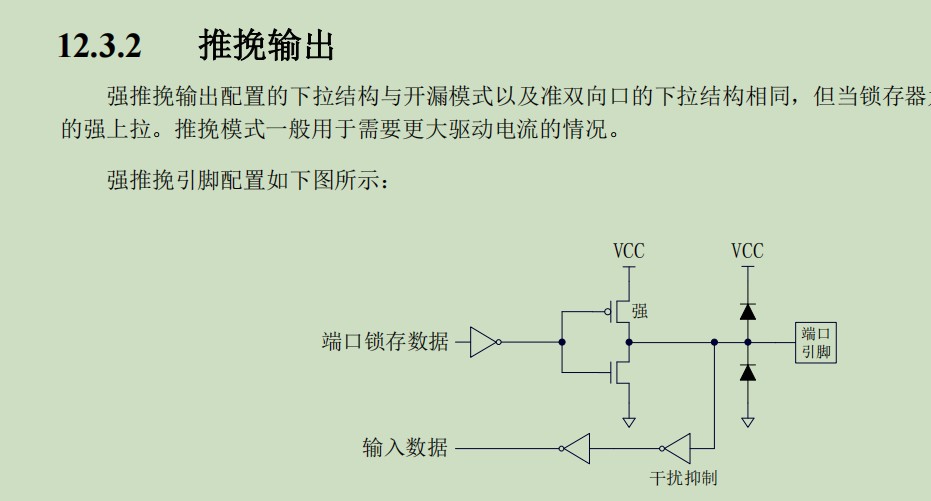

这是你认为的而已,看方框图就明白了

VC*** · 发表于 2024-12-4 10:33:23

bkeu*** 发表于 2024-12-4 10:29
这是你认为的而已

愿闻其详？

bkeu*** · 发表于 2024-12-4 10:37:35

VC*** 发表于 2024-12-4 10:33
愿闻其详？

多看手册,不要自己想象而已
