反电动势悬浮相为什么会有0V

[复制链接]
  • 打卡等级:以坛为家II
  • 打卡总天数:435
  • 最近打卡:2025-05-02 09:52:56
已绑定手机

229

主题

328

回帖

1475

积分

金牌会员

积分
1475
发表于 2024-12-3 19:11:11 | 显示全部楼层 |阅读模式
本帖最后由 QQ624353765 于 2024-12-3 19:17 编辑

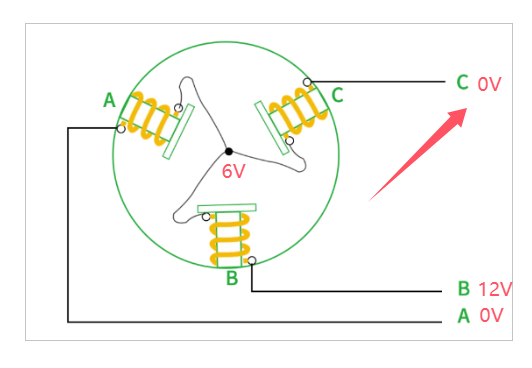

AB相通电,内部星点6V,而C输出的电压应该是6V+C相电动势,应该大于6V以上

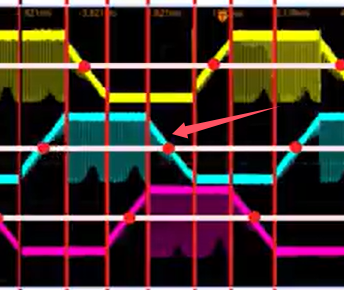

为什么在波形图上C点电压能从12V降到0V,又能从0V升到12V



如果反电动势用这样的电路连接,请问C相悬空时电压也是从12V到0V变化吗
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:51
  • 最近打卡:2025-05-02 10:07:51

73

主题

5883

回帖

1万

积分

超级版主

积分
12079
发表于 2024-12-3 22:43:18 | 显示全部楼层

分两种情况: 1、当PWM占空比内,A相为0,B相为12V,则此时C相反电动势以6V为参考0点,上下波动(直观波形是反电动势叠加了PWM波形幅度的一半),此时PWM占空比不是100%,转速不是最高转速,则PWM输出低时A相0V、B相0V,此时C相反电动势以0V为参考。 2、当占空比为100%时,转速为最高,但反电动势依旧不会到12V(否则就是不耗能量了),会比12V略低(负载越重低越多)。 不知道上述解释你是否能看明白。 下图为我实测我的驱动电枢波形,里面的曲线就是相对0V的反电动势。
