Ai MCU单片机开发板RTC电源设计

[复制链接]
Debu***
  • 打卡等级：以坛为家II
  • 打卡总天数：423
  • 最近打卡：2025-05-01 07:10:25
已绑定手机

76

主题

4833

回帖

8343

积分

超级版主

DebugLab

积分
8343
发表于 2024-12-2 12:14:04 | 显示全部楼层 |阅读模式

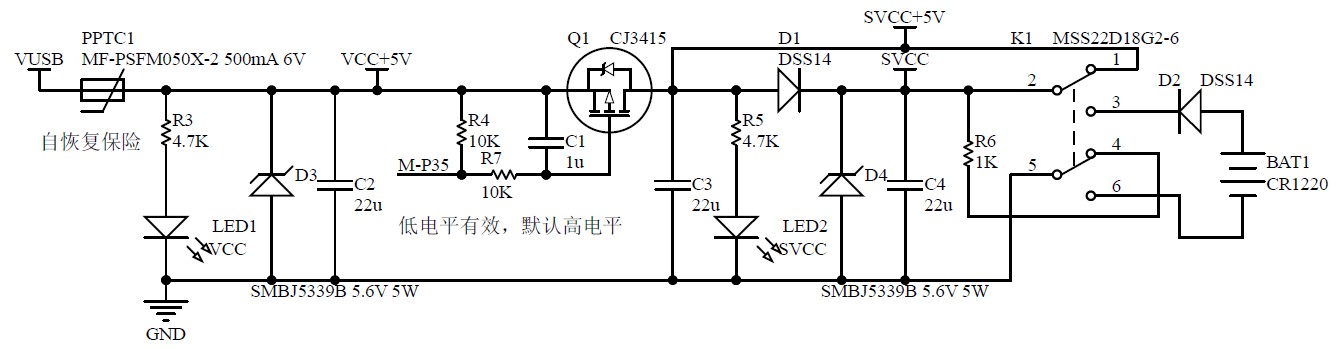

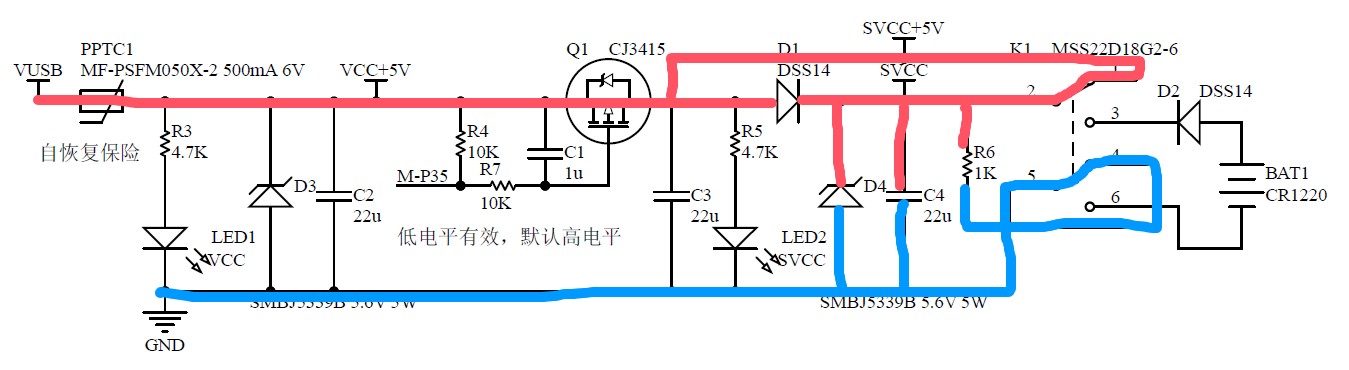

开关拨到下载状态，D1被短路，没有压降，R6放电保证可靠冷启动，电池完全断开没有漏电流

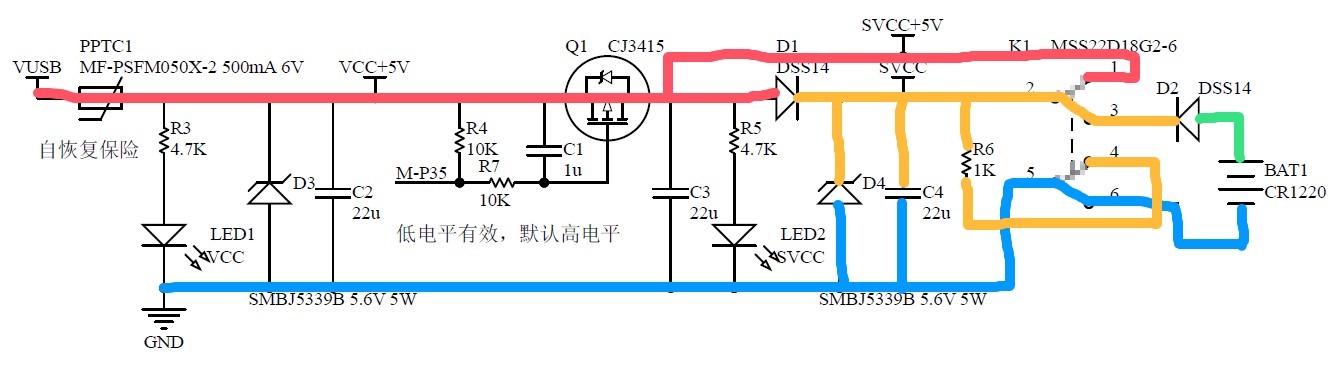

开关拨到RTC电池供电状态，D1防止漏电，D2防止不可充电的电池被充电，R6开路不耗电

DebugLab
回复

使用道具 举报 送花
VC***
  • 打卡等级：常住居民III
  • 打卡总天数：123
  • 最近打卡：2025-04-19 16:12:35
已绑定手机

60

主题

777

回帖

4001

积分

论坛元老

自定义头衔

积分
4001
发表于 2024-12-2 12:21:40 | 显示全部楼层
本帖最后由 VCC 于 2024-12-2 12:26 编辑

【D1被短路，没有压降】你这不是一个强需求

所以这个双刀双掷拨动开关可以换成一个单刀双掷开关，降低成本！

原本的单刀双掷开关控制R6（放电电阻）或（D2+BATT1）（RTC电池）接入电路

如下图改法
