AI-MCU USB_CDC, + 通信大师之桌面上位机软件

tzz1***

最近在学习上位机软件编程，使用的开发环境是 Visual Studio 2017 之MFC，C++语言。
对于熟悉单片机软硬件的工程师，可不一定会编写上位机程序哦，我就是其中不会的那一员 ~~

先说AI-MCU 的USB_CDC吧，AI官方给出的源码范例很好用，也容易懂。

这里有一点很有意思，实现桌面和单片机通信，用USB_CDC很容易，
但是仅仅是实现桌面和单片机通信，是不是可以省去了把收到的数据再从UART发出去?
当然是可以的，这一省可不得了，相当于直接把USB_CDC的传输速率直接提升到了USB_HID.
因为不需要把数据UART了，那传输速的瓶颈就在于USB_HID了，想想看，1-2M的比特率肯定是可以达到的.

我自己也在实验，整合了一个小框架，UCOSII+ USB_CDC ,  实验器材为：（屠龙刀）AI32G12K128

在官方USB_CDC范例的基础上稍加更改，去掉了把收到的数据从UART发送出去那部分，

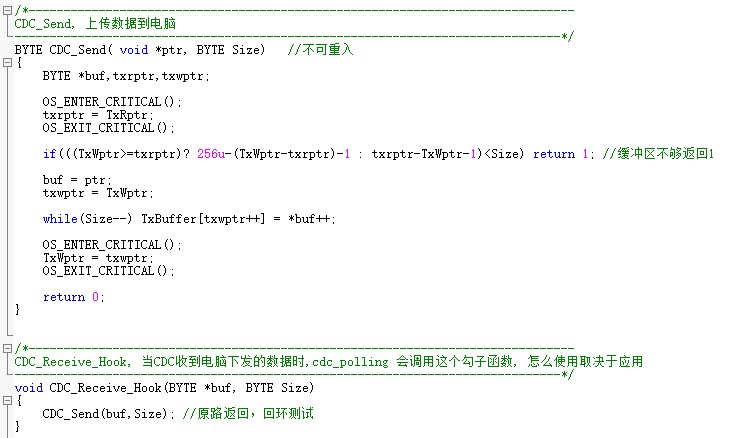

增加了两个使用灵活的收发函数，方便使用：



（屠龙刀）AI32G12K128 可直接运行代码，用USB TYPEC 口 USB直接下载代码，下载后就可以看到串口了，是单串口哦。
代码： uCOS-II_USB_CDC - 副本.rar (208.69 KB, 下载次数: 40)

2024-11-30 16:04 上传

点击文件名下载附件

现在来说说桌面软件吧。

很多时候，我们做的产品不需要重新烧录固件，但是客户需要自己修改一些运行参数，显示内容等。
这时候，简单的桌面软件，就非常具有灵活性了。

在学习MFC的同时，我编写了一个很简单的串口通信桌面代码。很简单的那种，大部分代码都是自动生成的，自己也就几十行代码。
其实吧，说是编的，还不如说是抄作业。大部分都是抄别人的，嘿嘿。
不过我建议大家看代码时，也要学会抄作业，抄一遍+少许修改，就学得很会了哦。光看不抄那肯定不行！^-^

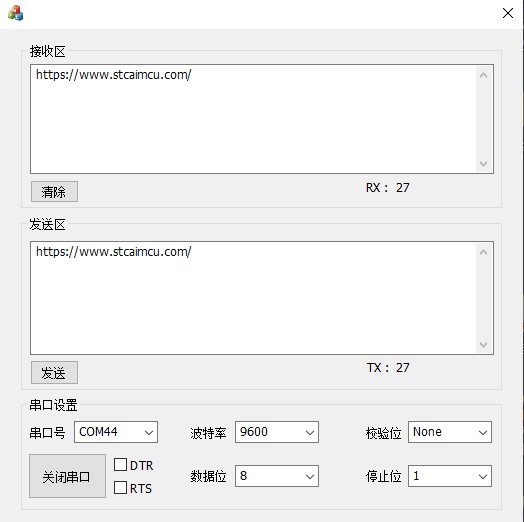

上个图看看软件长啥样子：


代码量很少，仅实现了基本功能，当然了，对于学习来说，功能越精简学起来越轻松。那些特别的功能就留到做项目的时候再去花精力吧。
给大家奉上源码，欢迎指教： CommMFC.rar (71.13 MB, 下载次数: 43)

2024-11-30 16:07 上传

点击文件名下载附件

代码中使用了第三方串口源码 CSerialPort，（本帖标题为通信大师是沿用了原作者的说法，本人不敢自称通信大师）

CSerialPort项目是一个基于C/C++的轻量级开源跨平台串口类库，
可以轻松实现跨平台多操作系统的串口读写，同时还支持C#, Java, Python, Node.js等
有兴趣的可以百度一下，下载源码来观赏一番，还有源作者自己的介绍和使用说明，非常好的。

CSerialPort 比MFC自身的 MSComm 控件好用，MSComm太老了，现在好多新电脑缺少支持。

这里也介绍一下 CSerialPort在MFC中的使用 步骤

1.首先 Visual Studio 创建一个基于对话框的应用，框架自动生成的那种。

2.将CSerialPort文件夹复制到项目工作目录下，然后在项目中添加6个源文件分别为：
SerialPort.cpp
SerialPortBase.cpp
SerialPortWinBase.cpp
SerialPortInfo.cpp
SerialPortInfoBase.cpp
SerialPortInfoWinBase.cpp

3.需要将6个新添加的cpp文件的预编译头设置为"不使用预编译头"，
比如右键【serialport.cpp】-【属性】-【C/C++】-【预编译头】-【预编译头: 不使用预编译头】

4. 增加CSerialPort的必要依赖库 windows下CSerialPort必须的依赖库为setupapi.lib
右键【CommMFC根命名空间】-【属性】-【链接器】-【输入】-【附加依赖项】-添加setupapi.lib

5. 使主对话框继承 CSerialPortListener 如下代码：
class CCommMFCDlg : public CDialogEx, public CSerialPortListener

6. 添加一个虚函数+实现 和一个 串口类变量，如下代码：
private:
    void onReadEvent(const char *portName, unsigned int readBufferLen);
    CSerialPort m_SerialPort;

7. 另外按自己的喜好，添加几个Button 两个编辑框，基本完工了，详见项目本身吧。

VC***

关注！
尝试复现！

下载并解压

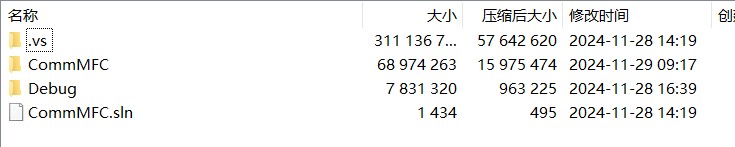

删除掉遗留的临时文件（非常建议楼主今后分享代码时，删掉工具链构建过程中产生的临时文件！）

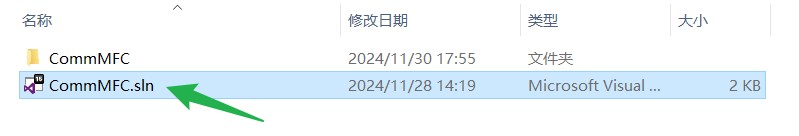

启动Visual Studio解决方案文件，sln后缀

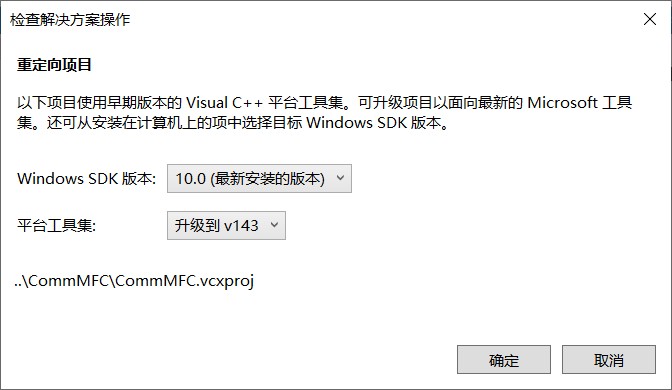

由于楼主用的VS2017，而我用的是VS2022，所以会对C++项目文件进行自动升级


升级完成

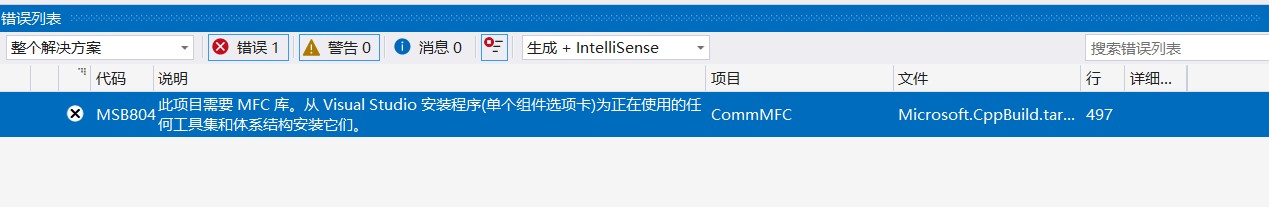

提示我的电脑里缺MFC库，遂安装MFC库

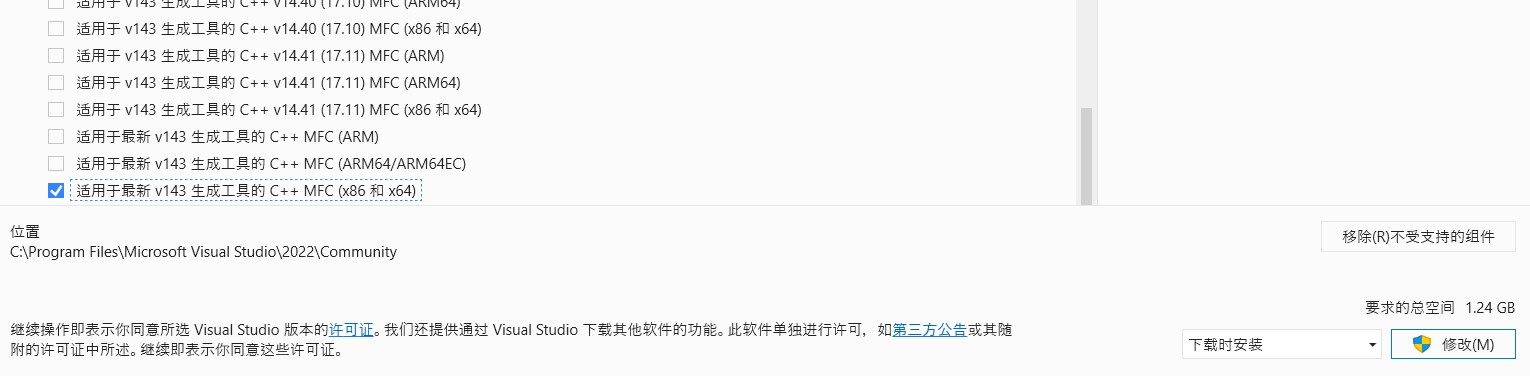

我使用的最新的Visual Studio 2022，与之配套的也就是v143生成工具



安装之！




下载飞快

安装完成！重新打开！


尝试编译，报了很多错


上网查了查，发现把这里改成【不使用预编译头】这样可以解决上述问题

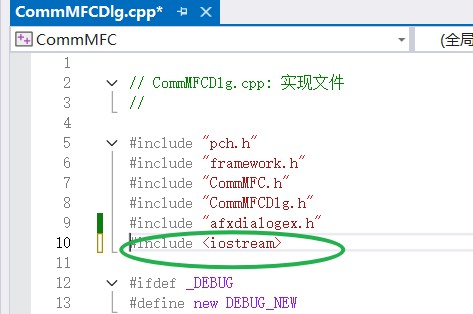

另一处要修改的是，这个文件开头加一个头文件 #include <iostream>


成功编译并运行！！！
楼主威武！

VC***

VC*** 发表于 2024-11-30 17:50
关注！
尝试复现！

微调一下Release设定




Release版本的32位exe串口助手！
CommMFC.exe (122.5 KB, 下载次数: 36)

2024-11-30 18:25 上传

点击文件名下载附件

VC***

VC*** 发表于 2024-11-30 18:25
微调一下Release设定

经过实测，可以正确打开两个串口（已经在USB串口模块上将二者交叉连接）

数据也能传输



现有问题：

• 更改波特率、数据位、停止位、校验位设定后，不会立即生效，必须重新关闭&打开串口后，才会生效
• 不支持检测程序启动后新加入的串口，即【串口号】菜单仅在程序启动时更新


tzz1***

VC*** 发表于 2024-11-30 19:13
经过实测，可以正确打开两个串口（已经在USB串口模块上将二者交叉连接）

数据也能传输

现有问题：
更改波特率、数据位、停止位、校验位设定后，不会立即生效，必须重新关闭&打开串口后，才会生效
不支持检测程序启动后新加入的串口，即【串口号】菜单仅在程序启动时更新

感谢测评，确实是这样的，当前只在程序打开的时候枚举一次串口， 并且也仅在打开串口时设置一次串口参数。
如果要实现你说的功能，需要再加一些代码。

现在虽然有些像串口助手的样子，不过我做它的目的并不是为了实现一个串口助手，
好用的串口助手现在已经有很多了。

串口通信本身可以不需要任何窗口和显示，如下面这个小玩意：


把文字或图片生成点阵后发送单片机，不需要任何串口参数和显示，因为双方都是已知的。
仅通知操作结果是否成功即可。

做这个串口通信的主要目的是把 “串口通信” 本身，嵌入到我们自己的桌面应用，和产品应用中去，这样才是最终的目的

VC***

tzz1*** 发表于 2024-12-1 16:25
感谢测评，确实是这样的，当前只在程序打开的时候枚举一次串口， 并且也仅在打开串口时设置一次串口参数。 ...

胡***

学习

xxkj***

vs的兼容性有点差，用vs2019打开总是提示这错那错。

tzz1***

xxkj*** 发表于 2024-12-1 20:49
vs的兼容性有点差，用vs2019打开总是提示这错那错。

按1楼的步骤自己移植到相应的版本即可，不明白的地方也可以百度一下原作者，说的比较详细
