《8051U深度入门到32位51大型实战教学视频》学习打卡

AI芯*** · 发表于 2024-12-27 16:03:10

第十集虚拟LED和数码管

任务一：P2口流水灯，P10闪烁

任务二：左边数码管显示P32按下次数, 右边数码管显示P33按下次数

任务3：按下数字按键在数码管显示对应的数字按键

AI芯*** · 发表于 2025-1-4 00:41:25

第十一集矩阵按键

任务一：数码管显示当前按键


#include "io.h"
u8 State1=0;
u8 State2=0;
u8 State3=0;

u16 Key_Vol=0;

u8 SEG_NUM[]=
{
    0x3F,       /*'0', 0*/
    0x06,       /*'1', 1*/
    0x5B,       /*'2', 2*/
    0x4F,       /*'3', 3*/
    0x66,       /*'4', 4*/
    0x6D,       /*'5', 5*/
    0x7D,       /*'6', 6*/
    0x07,       /*'7', 7*/
    0x7F,       /*'8', 8*/
    0x6F,       /*'9', 9*/
    0x77,       /*'A', 10*/
    0x7C,       /*'B', 11*/
    0x39,       /*'C', 12*/
    0x5E,       /*'D', 13*/
    0x79,       /*'E', 14*/
    0x71,       /*'F', 15*/
    0x40,       /*'-', 16*/
    0x00,       /*' ', 17*/
    0x80,       /*'.', 18*/
};
u8 T_NUM[8]=
{
  0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80
};

void LED0_Blink(void)
{
        State1=!State1;
        P00=State1;
}
void LED1_Blink(void)
{
        State2=!State2;
        P01=State2;
}
void LED2_Blink(void)
{
        State3=!State3;
        P02=State3;
}

void  Key_Task(void)
{
        if( P32==0 )
        {
                Key_Vol++;
                if(Key_Vol == 5)
                {
                        //按键按下的任务
                        printf("按键单击\r\n");
                }
        }
        else
        {
                Key_Vol = 0;
        }
}

u8 key_num = 0xff;
//任务1：数码管显示当前的按键号
void Task_1(void)
{

        COL1 = 0;
        COL2 = 0;
        COL3 = 0;
        COL4 = 0;
        ROW1 = 1;
        ROW2 = 1;
        if((ROW1 == 0)||(ROW2== 0))  //或
        {
                if((ROW1 == 0)&&(ROW2== 0))  //与
                {
                }
                else if(((ROW1 == 1)&&(ROW2== 0))||((ROW1 == 0)&&(ROW2== 1)))
                {
                        if (ROW1 ==0)
                                key_num = 0;
                else if (ROW2 ==0)
                                key_num = 4;


                                COL1 = 1;
                                COL2 = 1;
                                COL3 = 1;
                                COL4 = 1;
                                ROW1 = 0;
                                ROW2 = 0;
                        if(COL1 ==  0)
                        {
                //                key_num = key_num;
                        }
                        else if(COL2 ==  0)
                        {
                                key_num = key_num + 1;
                        }
                        else if(COL3 ==  0)
                        {
                                key_num = key_num + 2;
                        }
                                                else if(COL4 == 0)
                        {
                                key_num = key_num + 3;
                        }
                }
        COL1 = 0;
        COL2 = 0;
        COL3 = 0;
        COL4 = 0;
        ROW1 = 1;
        ROW2 = 1;

        }
        else
        {
                key_num = 0xff ;
        }
}

void Init_595(void)
{
                HC595_SER  = 0;
                HC595_RCK  = 0;
                HC595_SCK  = 0;
}

void Send_595( u8 dat )
{
    u8 i;
        for(i=0;i<8;i++)
        {
                dat<<=1;         //DAT=(DAT<<1);  //CY
                HC595_SER = CY;                    //先把数据写到引脚上
                HC595_SCK = 1;                        //输出上升沿的时钟信号
                HC595_SCK = 0;
        }
}

void Display_seg(u8 HC595_1,u8 HC595_2)
{
        Send_595(HC595_1);
        Send_595(HC595_2);

        HC595_RCK  = 1;                          //数据输出
        HC595_RCK  = 0;
}

void SEG_Task(void)
{
        if(key_num==255)
                Display_seg(SEG_NUM[17],~T_NUM[0]);
        else
          Display_seg(SEG_NUM[key_num],~T_NUM[0]);
}
复制代码

AI芯*** · 发表于 2025-1-4 00:54:35

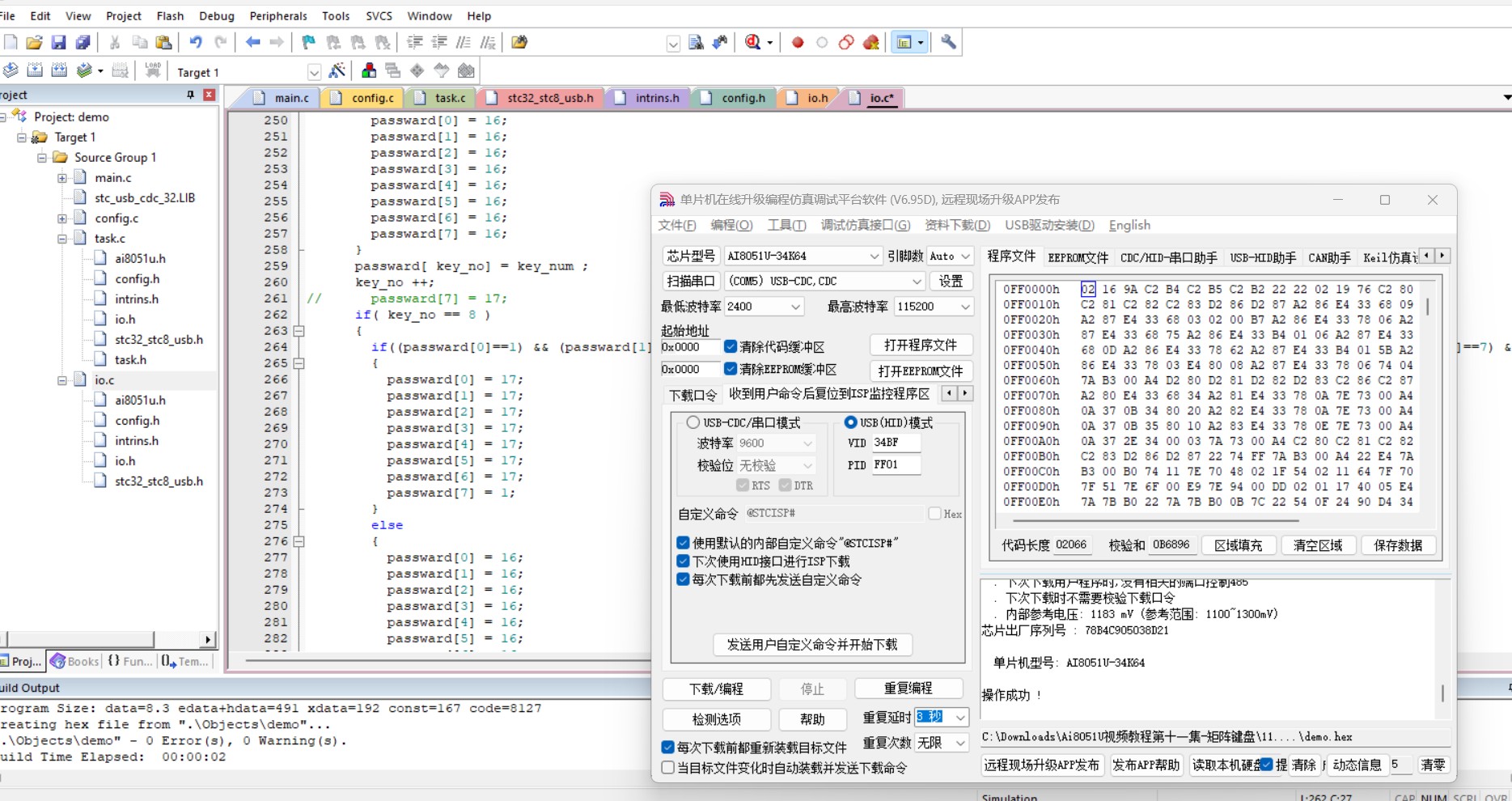

第十一集矩阵按键

任务二：密码锁

#include "io.h"
u8 State1 = 0;         //LED1初始状态
u8 State2 = 0;   //LED2初始状态
u8 State3 = 0;   //LED3初始状态

u16 Key_Vol=0;

u8 SEG_NUM[]=
{
    0x3F,       /*'0', 0*/
    0x06,       /*'1', 1*/
    0x5B,       /*'2', 2*/
    0x4F,       /*'3', 3*/
    0x66,       /*'4', 4*/
    0x6D,       /*'5', 5*/
    0x7D,       /*'6', 6*/
    0x07,       /*'7', 7*/
    0x7F,       /*'8', 8*/
    0x6F,       /*'9', 9*/
    0x77,       /*'A', 10*/
    0x7C,       /*'B', 11*/
    0x39,       /*'C', 12*/
    0x5E,       /*'D', 13*/
    0x79,       /*'E', 14*/
    0x71,       /*'F', 15*/
    0x40,       /*'-', 16*/
    0x00,       /*' ', 17*/
    0x80,       /*'.', 18*/
};

u8 T_NUM[8]=
{
        0X01,0X02,0X04,0X08,0X10,0X20,0X40,0X80
};

void LED0_Blink(void)
{
        State1 = !State1;
        P00 = State1;
}
void LED1_Blink(void)

{
        State2 = !State2;
        P01 = State2;
}

void LED2_Blink(void)
{
        State3 = !State3;
        P02 = State3;
}

void KEY_Task(void)
{
   if(P32==0)
         {
            Key_Vol++;
                  if(Key_Vol==5)
                        {
                                printf("按键单击\r\n");
                        }
         }
         else
         {
            Key_Vol=0;
         }
}
u8 key_num=0xff;
void Task_1(void)
{
    COL1 = 0;
                COL2 = 0;
                COL3 = 0;
                COL4 = 0;
                ROW1 = 1;
                ROW2 = 1;

                if((ROW1==0) || (ROW2==0))                  //如果行按键有按下
                {
                        if((ROW1==0)&&(ROW2==0))                //如果两行都有按键按下，不处理
                        {

                        }
                        else if(((ROW1==1)&&(ROW2==0)) || ((ROW1==0)&&(ROW2==1)))  //如果有单颗按键按下
                        {
                                        if(ROW1==0)                                //判断哪一行，输出行开始的序号
                                                 key_num=0;
                                        else if(ROW2==0)
                                                 key_num=4;
                                        COL1 = 1;
                                        COL2 = 1;
                                        COL3 = 1;
                                        COL4 = 1;
                                        ROW1 = 0;
                                        ROW2 = 0;

                                  if(COL1 == 0)                                //判断哪一列，叠加按键的序号
                                        {
//                                                key_num = key_num;
                                        }
                                        else if(COL2 == 0)
                                        {
                                                key_num = key_num+1;
                                        }
                                        else if(COL3 == 0)
                                        {
                                                key_num = key_num+2;
                                        }
                                        else if(COL4 == 0)
                                        {
                                                key_num = key_num+3;
                                        }
                                }
                                COL1 = 0;
                                COL2 = 0;
                                COL3 = 0;
                                COL4 = 0;
                                ROW1 = 1;
                                ROW2 = 1;
                        }
                else
                {
                        key_num=0xff;
                }
}

void Init_595(void)
{
        HC595_SER =0;
        HC595_RCK        =0;
        HC595_SCK        =0;
}
void Send_595(u8 dat)
{
        u8 i;

        for(i=0;i<8;i++)
        {
                dat <<=1;         //DAT=(DAT<<1);   //CY
                HC595_SER= CY;
                HC595_SCK = 1;    //输出上升沿的时钟信号
                HC595_SCK = 0;
        }
}
void Display_Seg(u8 HC595_1,u8 HC595_2)
{
        Send_595(HC595_1);   //数码管段码输出  高电平点亮
        Send_595(HC595_2);   //数码管位码输出  低电平点亮

        HC595_RCK        = 1;      //数据输出
        HC595_RCK        = 0;
}
u8 passward[8]={16,16,16,16,16,16,16,16};

u8 Seg_no=0;

void SEG_Task(void)
{
        u8 num=0;
        if(Seg_no==0)              //小时十位
        {
      Display_Seg(SEG_NUM[passward[0]],~T_NUM[0]);   //数码管刷新段码和位码
        }
        else if(Seg_no==1)         //小时个位
        {
      Display_Seg(SEG_NUM[passward[1]],~T_NUM[1]);   //数码管刷新段码和位码
        }
        else if(Seg_no==2)         //第一个横杠
        {
                  Display_Seg(SEG_NUM[passward[2]],~T_NUM[2]);   //数码管刷新段码和位码
        }
        else if(Seg_no==3)         //分钟十位
        {
      Display_Seg(SEG_NUM[passward[3]],~T_NUM[3]);   //数码管刷新段码和位码
        }
        else if(Seg_no==4)         //分钟个位
        {
      Display_Seg(SEG_NUM[passward[4]],~T_NUM[4]);   //数码管刷新段码和位码
        }
        else if(Seg_no==5)         //第二个横杠
        {
                  Display_Seg(SEG_NUM[passward[5]],~T_NUM[5]);   //数码管刷新段码和位码
        }
        else if(Seg_no==6)         //秒钟十位
        {
      Display_Seg(SEG_NUM[passward[6]],~T_NUM[6]);   //数码管刷新段码和位码
        }
        else if(Seg_no==7)         //秒钟个位
        {
      Display_Seg(SEG_NUM[passward[7]],~T_NUM[7]);   //数码管刷新段码和位码
        }
        else
        {

        }

        Seg_no ++;
        if(Seg_no>7)
                 Seg_no=0;
}
u8 Key_Vol3=0;
u8 key_no=0;
void PW_write_Task(void)
{
           if(key_num<0xff)
         {
            Key_Vol3++;
                  if(Key_Vol3==5)
                        {
                                if(key_no==0)
                                {
                                                passward[0]=16;
                                                passward[1]=16;
                                                passward[2]=16;
                                                passward[3]=16;
                                                passward[4]=16;
                                                passward[5]=16;
                                                passward[6]=16;
                                                passward[7]=16;
                                }

                                passward[key_no]=key_num;
                                key_no++;
//                        passward[7]=17;
                                if(key_no==8)    //密码输入到了八位
                                {
if((passward[0]==1)&&(passward[1]==2)&&(passward[2]==3)&&(passward[3]==4)&&(passward[4]==5)&&(passward[5]==6)&&(passward[6]==7)&&(passward[7]==0))
                                        {
                                                passward[0]=17;
                                                passward[1]=17;
                                                passward[2]=17;
                                                passward[3]=17;
                                                passward[4]=17;
                                                passward[5]=17;
                                                passward[6]=17;
                                                passward[7]=1;
                                        }
                                        else
                                        {
                                                passward[0]=16;
                                                passward[1]=16;
                                                passward[2]=16;
                                                passward[3]=16;
                                                passward[4]=16;
                                                passward[5]=16;
                                                passward[6]=16;
                                                passward[7]=16;
                                        }
                                        key_no=0;
                                }
                        }
         }
         else
         {
            Key_Vol3=0;
         }
}
复制代码

AI芯*** · 发表于 2025-1-14 11:17:22

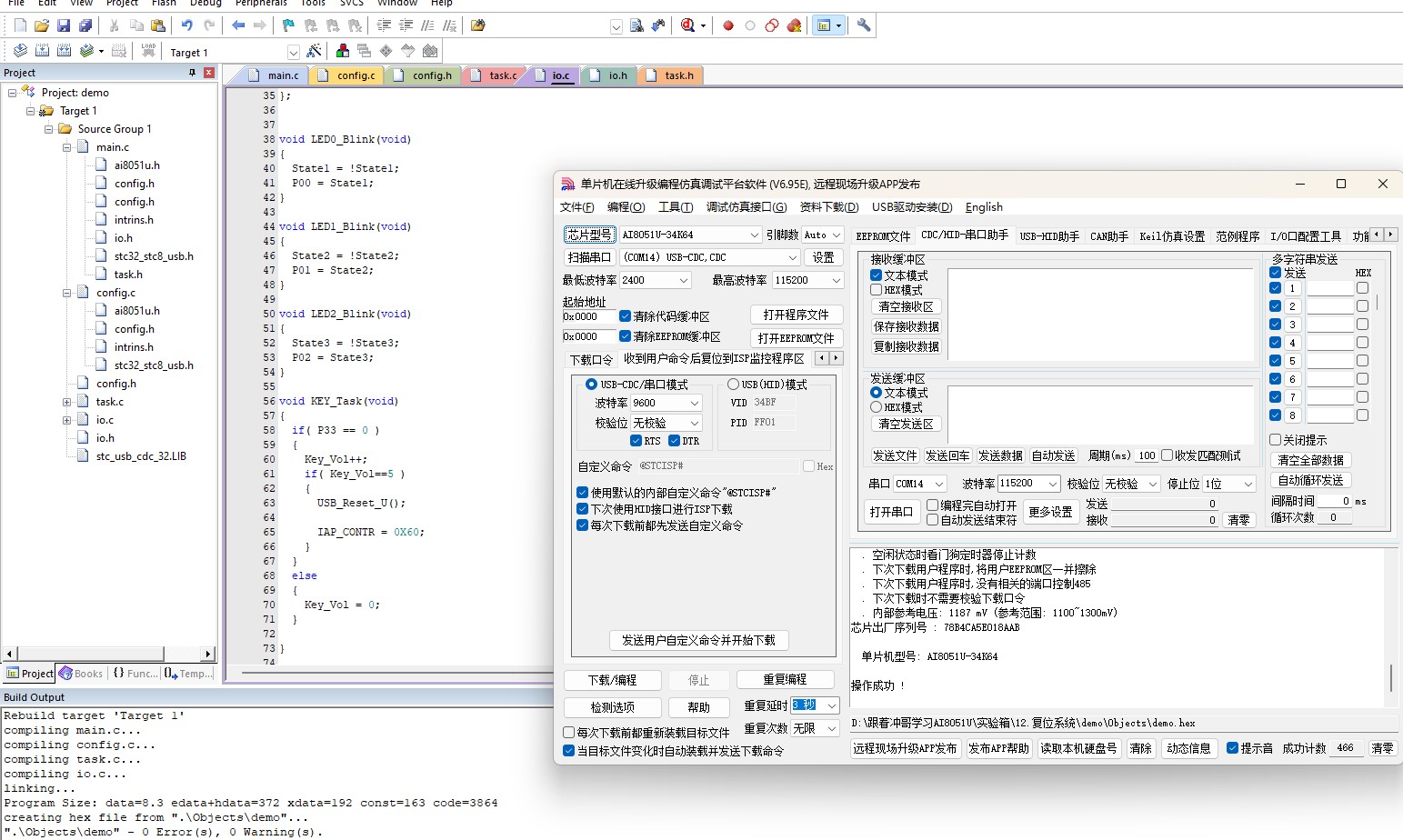

第十二集复位系统

任务一：编写看门狗程序 | 硬件复位
按下P33键进行复位

附手敲代码：

void main(void)
{
                Sys_init();
                usb_init();

                IE2 |= 0x80;
                Timer0_Init();
                Init_595();
                EA = 1;

          P40 = 0;

         while (DeviceState != DEVSTATE_CONFIGURED);
          WDT_CONTR = 0X24;

        while(1)
        {

        if (bUsbOutReady)
        {
            //USB_SendData(UsbOutBuffer,OutNumber);
            usb_OUT_done();
        }
                Task_Pro_Handler_Callback();
    if( P33 != 0 )
                WDT_CONTR = 0X34;
        }
}

void Timer0_Isr(void) interrupt 1                //1MS执行一次
{
        Task_Marks_Handler_Callback();
}
复制代码

任务二：软件复位
按下P33键，进入下载模式

附手敲代码：

#include "config.h"
#include "task.h"
#include "io.h"

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
                Sys_init();
                usb_init();

                IE2 |= 0x80;
                Timer0_Init();
                Init_595();
                EA = 1;
              P40 = 0;

         while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置
          WDT_CONTR = 0X24;

        while(1)
        {

        if (bUsbOutReady)
        {
            //USB_SendData(UsbOutBuffer,OutNumber);

            usb_OUT_done();
        }
                Task_Pro_Handler_Callback();

                WDT_CONTR = 0X34;
        }
}

void Timer0_Isr(void) interrupt 1                //1MS执行一次
{

        Task_Marks_Handler_Callback();

}
复制代码

AI芯*** · 发表于 2025-1-23 16:57:30

第十三集外部中断
手敲代码，测试成功

#include "config.h"
#include "task.h"
#include "io.h"

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void Delay3000ms(void)       //@24.000MHz
{
      unsigned long edata i;
      _nop_();
      _nop_();
      i = 17999998UL;
      while (i) i--;
}

void main(void)
{
      Sys_init();                                                                               //系统初始化
      usb_init();                                  //USB CDC 接口配置

IE2 |= 0x80;                                  //使能USB中断
      Timer0_Init();                                                                      //定时器初始化
      Init_595();
      INT1_Init();                                                                      //外部中断1初始化

EA = 1;                                                                                     //IE |= 0X80;
      P40 = 0;

      while (DeviceState != DEVSTATE_CONFIGURED);    //等待USB完成配置
//       WDT_CONTR = 0X24;

      while(1)
      {

      if (bUsbOutReady)                                                       //如果接收到了数据
      {
         //USB_SendData(UsbOutBuffer,OutNumber); //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

         usb_OUT_done();                                                       //
      }
            P00 = !P00;
            Delay3000ms();
      }
}
void Timer0_Isr(void) interrupt 1
{
Task_Marks_Handler_Callback();
}

AI芯*** · 发表于 2025-1-24 16:57:16

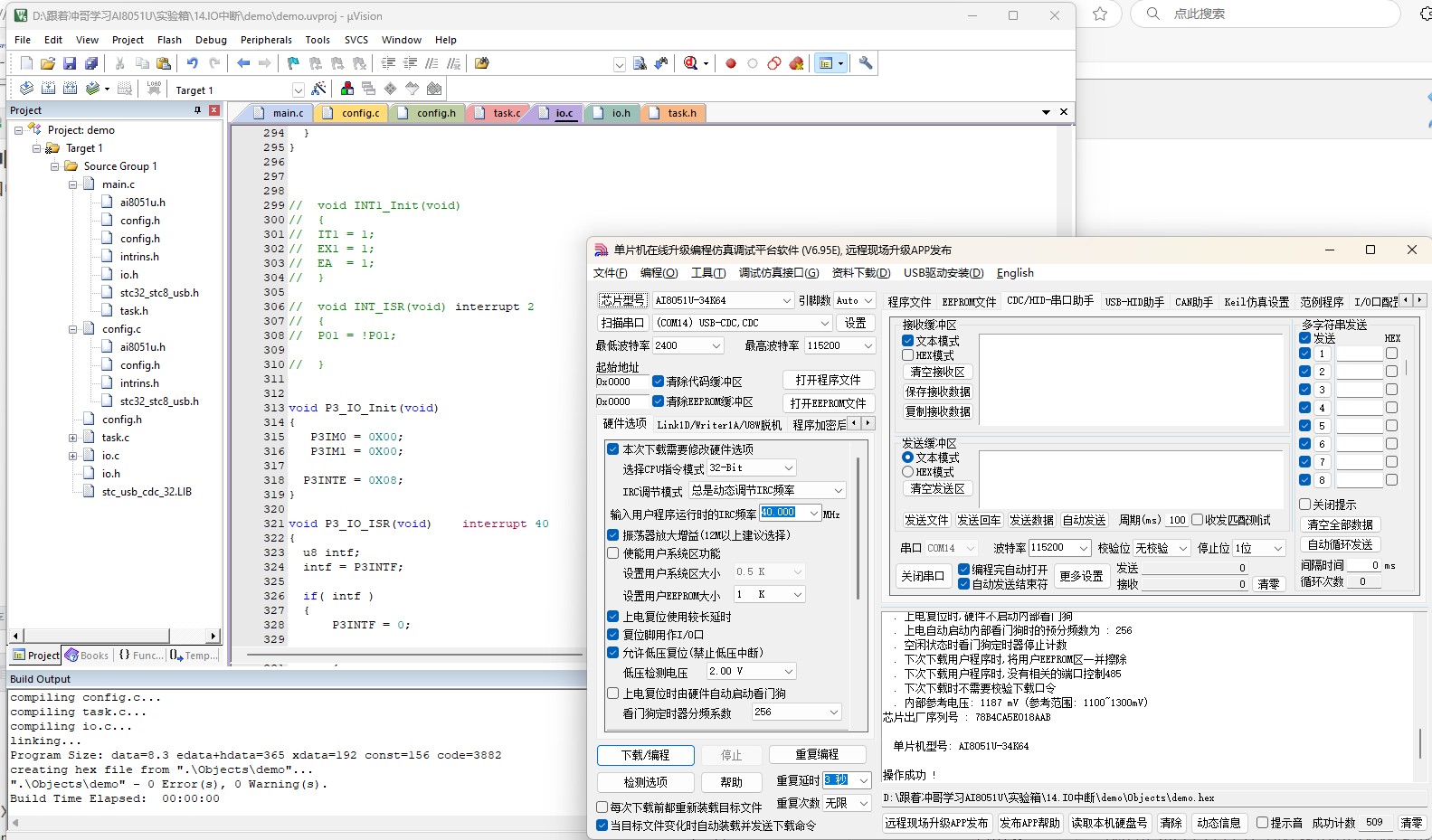

第十四集 IO 中断

任务一：编写IO口中断程序

void P3_IO_Init(void)
{
   P3IM0 = 0X00;
         P3IM1 = 0X00;

        P3INTE = 0X08;
}

void P3_IO_ISR(void)    interrupt 40
{
  u8 intf;
        intf = P3INTF;

        if( intf )
        {
            P3INTF = 0;

                  if( intf & 0x08 )
                        {
                          P01 = !P01;
                        }
        }
}
复制代码

任务二：编写P4端口的I0中断打断 P3低电平中断的的程序

void P4_IO_Init(void)
{
        P4IM0 = 0X00;
        P4IM1 = 0Xff;

        P4INTE= 0X80;

        PINIPH  |= (1<<4);
        PINIPL  |= (1<<4);
}


void P4_IO_ISR(void)        interrupt 41
{
        u8 intf;

        intf = P4INTF;

        if( intf )
        {
                P4INTF = 0;

                if( intf & 0x80 )
                {
                        passward[0] = 2;
                }
        }
}
复制代码
