求助：内部振荡器用来485通讯出现丢包的问题

chinese***

AI8H3K64S2-LQFP48的芯片，做了一批产品，5V供电，485通讯无隔离。现在软件测试说485通讯出问题了，通过USB转485转换器和电脑通讯正常；和安卓工业主机一体机通讯，直接和主机的内置485连接，数据会出现错乱；安卓主机也插上USB转485转换器和AI MCU通讯，没问题。安卓主机和其他设备的隔离485输出通讯没问题。哪位高手给分析一下会是什么原因引起的？领导怀疑STC内部频率不稳，非让换芯片加外部晶体。收发是单独管脚控制的。

so***

485是差分信号，如果USB转485转换器通讯没问题，那晶振没问题。可能是其他外部影响。

Debu***

AI8H3K64S2使用内部时钟完全满足串口通信要求，可能是电磁干扰问题，建议使用示波器测一下

VC***

485是自动流向控制的还是程序控制的？自动流向控制可能不够好

tzz1***

串的的频率容差还是蛮大的，基本上可以排除频率不稳的原因

从作者描术来看，加了转换器就能通信，（转换器内可能有光电隔离），（转换器可能有上拉A，下拉B的功能，原机没有）
从中分析：
1.直连出问题很大可能就在共地上面了，485的共模阻抗是有要求的，把通信的两个设备用屏蔽双绞线共地试试。
2.如果通信双方都没有上下拉（ A+上拉，B+下拉），当两机都是接收模式时，信号线无驱动高阻，导致通信线状态不可知，
这种情况通常引起数据包的第一字节接收错误，从而可能引发连锁反应。

另外，可在通信端 去掉/增设 120欧的网络匹配电阻尝试

神***

1，将原理图的PDF贴上来，大家帮分析

2，内部时钟可以用 40MHz, 或 30MHz以下

社区***

工业应用，一定要加外部晶振。

chinese***

tzz1983 发表于 2024-11-29 15:38
串的的频率容差还是蛮大的，基本上可以排除频率不稳的原因

从作者描术来看，加了转换器就能通信，（转换器 ...

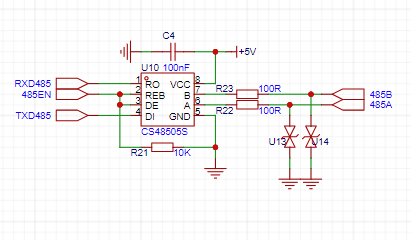

好像还真是，那个安卓主机的485既没有终端电阻也没有AB线上下拉，我的设备485也是没有终端电阻和上下拉。而且都是单独的外挂12伏开关电源供电。就是AB管脚直接拉出来了，除了TVS，其他什么多余的器件都没有。

chinese***

VCC 发表于 2024-11-29 15:15
485是自动流向控制的还是程序控制的？自动流向控制可能不够好

单独管脚控制。从来不用自动控制，感觉不靠谱。

晓***

基本可以确定是隔离的问题了，两个设备的485 AB线不要连接，直接测量两边的GND之间的交流和直流电压，正常485芯片的共模范围是-7~12V，如果超过这个值肯定影响通信，要么两边共地，要么加个隔离模块。
