GUI-U8g2 移植到Ai805U实验箱 | 已给说明

陈*** · 发表于 2024-11-27 23:14:35

使用AI8051U驱动SPI屏幕或者IIC屏幕均不成功，一定得是STC32G12K128嘛

乘风*** · 发表于 2025-4-23 17:58:04

附件例程将

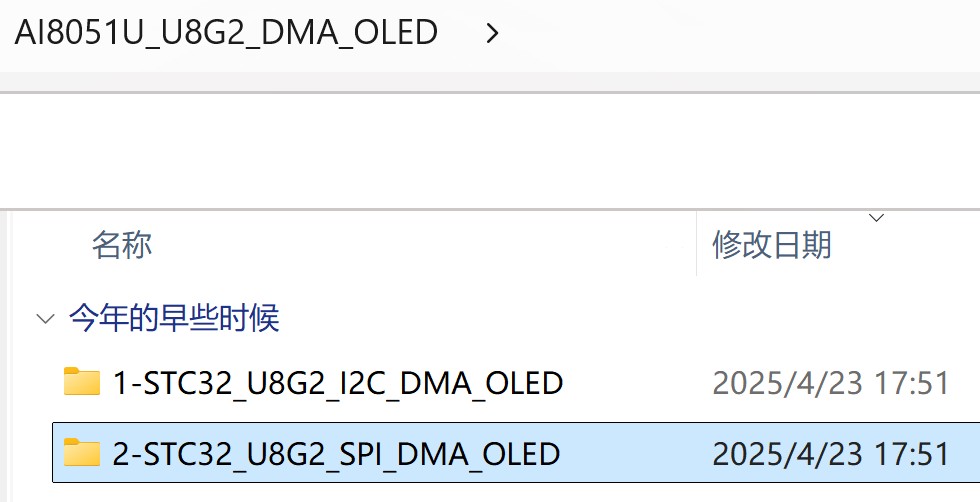

GUI-U8g2移植到Ai805U实验箱，供参考。

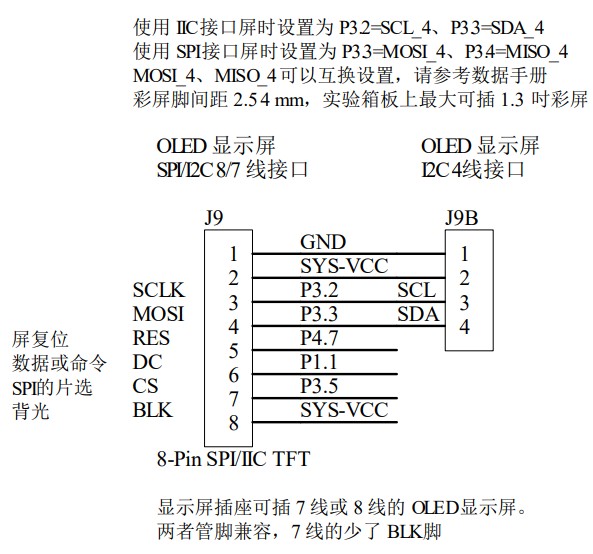

Ai8051U实验箱OLED12864接口, 使用P3口SPI或者I2C驱动：

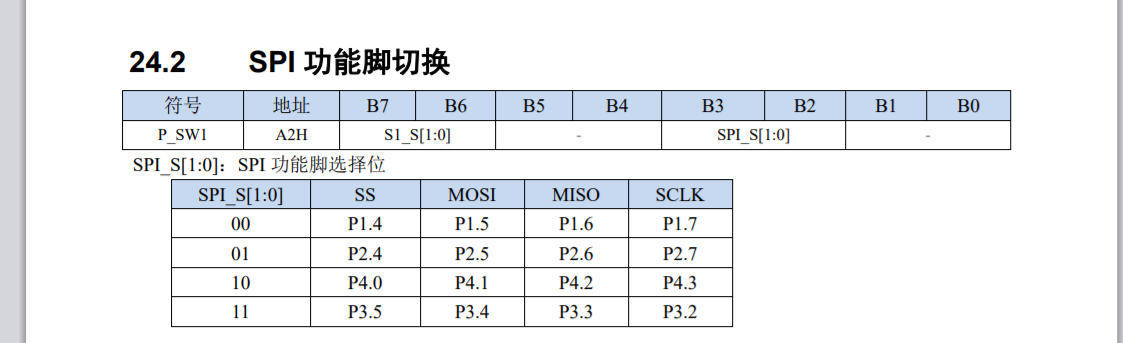

如果使用SPI接口驱动的话，注意需要交换MOSI与MISO脚：

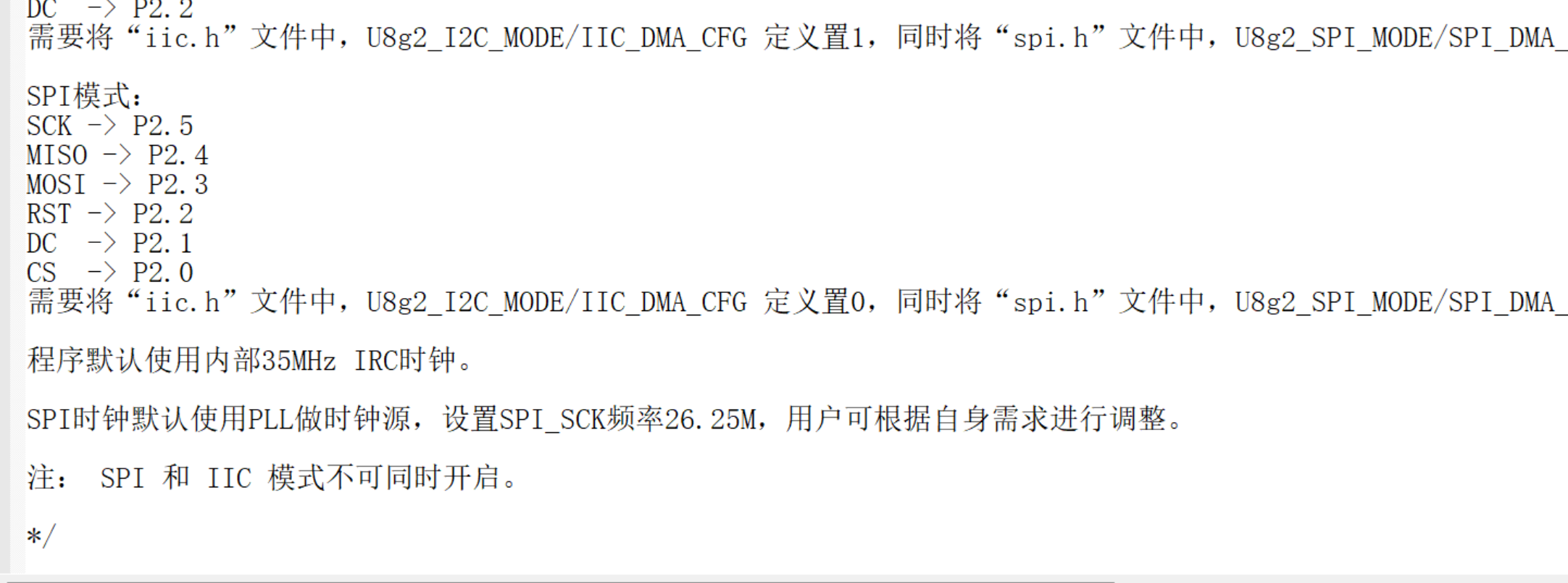

Ai8051U实验箱OLED12864接口, 使用P3口SPI或者I2C驱动：

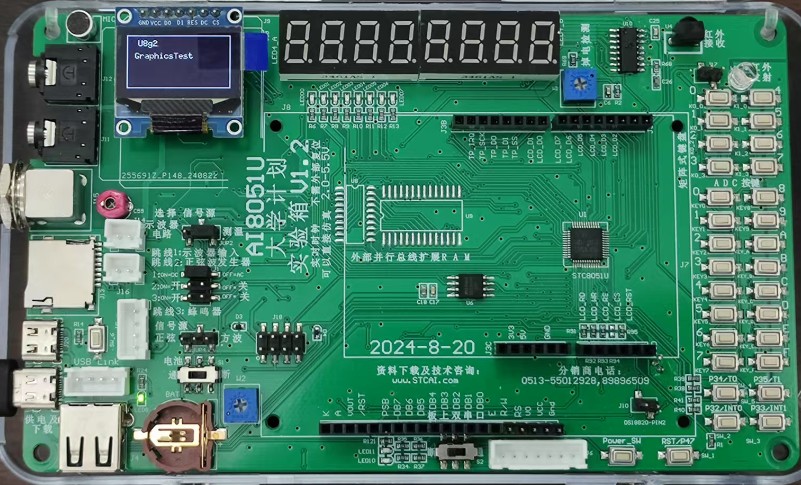

将 GUI-U8g2 移植到Ai8051U实验箱，供参考, 显示效果：

神*** · 发表于 5 天前

OLED12864 刷新的显示缓冲区 =
128*64位=128*8*8位 = 1024*8， 1024个字节

DMA-SPI:
CPU@40MHz, SPI 速度设置为 40MHz/4 =10M
1秒送 10M位
10,000,000位/(128*64) = 1220.7
1220帧/S, DMA-SPI

DMA-I2C:
CPU@40MHz, I2C 速度设置为 40MHz/8 =5M
1秒送 5M位
5,000,000位/(128*64) = 610
610帧/S, DMA-I2C

有DMA支持，几乎不占 AI8051U 时间

邮*** · 发表于 2024-11-28 00:07:54

可能引脚问题

so*** · 发表于 2024-11-28 06:08:15

看了头文件定义，还有有没有报错，8位和32位有点不一样，32位寄存器都可以按位寻址，8位要被8整除才可以。

陈*** · 发表于 2024-11-28 18:48:39

邮*** 发表于 2024-11-27 22:07
可能引脚问题

好，找个时间我看一下

陈*** · 发表于 2024-11-28 18:48:55

so*** 发表于 2024-11-28 04:08
看了头文件定义，还有有没有报错，8位和32位有点不一样，32位寄存器都可以按位寻址，8位要被8整除才可以。 ...

我用的是32位的

李*** · 发表于 2025-4-17 01:08:46

最近也计划移植在STC32F中，单复制U8G2发现两个重要问题
1. data和c等关键词在U8G2被用作函数变量，结果keil C89模式（不可选C99模式）将其用作系统控制关键字
2. 由于存放C251的目录不存在 <stdlib.h> ，所以论坛下载版本单开了一个 "system.h" 版本用于stdlib的替代，单纯移植固件会炸掉。

李*** · 发表于 2025-4-17 01:11:00

如果不存在报错的话，充分利用STC32F的固件需要更改 "u8g2_porting.c" 相关文件的变量，因为u8g2的GitHub库里有说，硬件通信和GPIO配置函数都需要自行二次开发。

u8g2 Wiki Porting to New MCU Platform.pdf (458.1 KB, 下载次数: 9)

陈*** · 发表于 2025-4-17 08:27:04

李*** 发表于 2025-4-16 23:11
如果不存在报错的话，充分利用STC32F的固件需要更改 "u8g2_porting.c" 相关文件的变量，因为u8g2的GitHub库 ...

好的

机灵*** · 发表于 2025-4-21 21:53:47

我现在也在看这个 u8g2 ，使用的是屠龙刀板子(stc32g12k128芯片)，
但是我的液晶Oled12864的接口和屠龙刀第30个例程中的SPI接口有点不同，没有MISO引脚。
搞了3天还没有成功点亮液晶。

前几天，我已经先使用单独写C251程序，在屠龙刀板子的7芯显示屏接口上，可以点亮这个液晶，并可以显示字符和图形了。
这样，先保证我的硬件部分都是OK的。

估计还得啃几天才能成功，希望有同道人一起交流。

陈*** · 发表于 2025-4-22 08:30:31

机灵*** 发表于 2025-4-21 19:53
我现在也在看这个 u8g2 ，使用的是屠龙刀板子(stc32g12k128芯片)，
但是我的液晶Oled12864的接口和屠龙刀第 ...

算了，C251只能算是，移植，我先用ARDUINO平台先熟悉一下这些API，现在看着有点眉目了，看一下大佬怎么移植过去STC32G的，学习一下，毕竟STC芯片便宜，能有这个方案也不错啊
