基于的AI8H2K12U串口下载器

30544***

一直想亲自设计一款串口下载器，但是由于水平有限，都没有机会动手，自从接触到STC芯片以后，就发现STC系列里的芯片真的是功能太齐全了，基本上什么功能都有，在论坛里学习了一箭双雕串口下载器以后，更是坚定了我自己动手的决心，虽然市面上有很多的串口下载器，也很便宜，但是总觉的没有自己设计的有成就感，于是就设计制作了基于STC8H2K12U-SOP16芯片的串口下载器，具体原理图如下：

该原理图借鉴了AI8H的参考文档，以及论坛里大佬们的设计理念，可以实现手动按键下载或者自动下载，为了将下载器最小化，只设计了一个typec口，可以利用USB数据线将电脑和下载器连接进行下载，然后引出两组串口，可以给目标芯片下载也可以与目标芯片进行串口通信，还带有一个svcc接口可以给目标芯片供电。

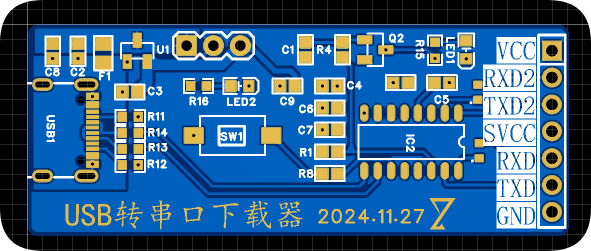

pcb设计图如下：

由于时间关系，目前该下载器只是设计完成，还没来得及进行打样板制作，等后续焊接好实物以后，我会进行实物验证，看看效果到底如何，请大家关注我的后续更新。
