请教一个CS1237读数慢的问题 | 没共地，硬件不可靠

摇滚***

要用到电压测量，有正有负，就想到用CS1237来做AD放大

现在遇到的情况是，给一个电压，比如20V，通过spi读到的数值计算后大概只有16V，然后慢慢涨到20V，给15V，开始只有13V，然后慢慢涨到15V.
翻看了好几遍程序的时序，没问题，试着每次读数值后就把芯片休眠，也不管用，每次读了数值后也读了一下配置项，也是正确的。试着去除差分输入的电容，也无效，奇怪了
实在搞不定了，请教各位大侠有没有遇到过这个问题

Debu***

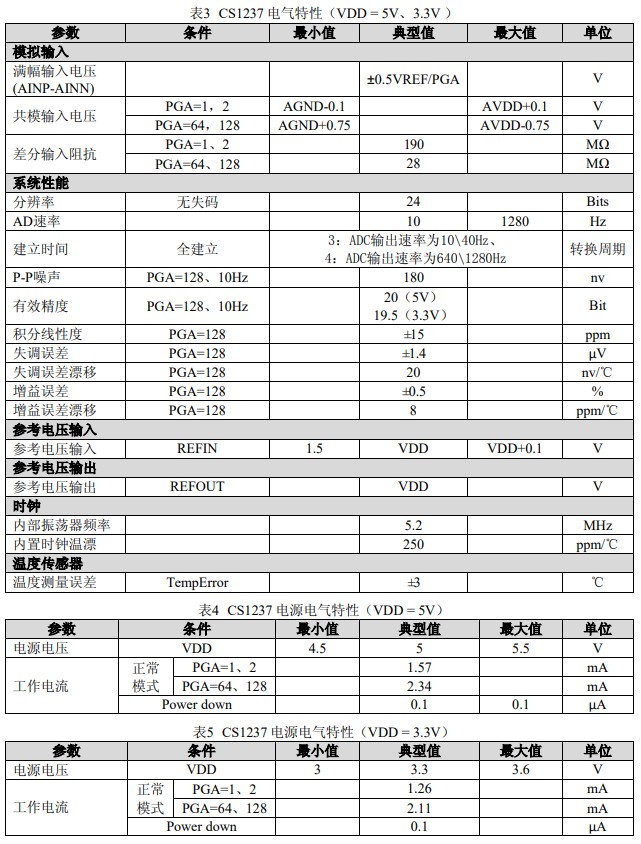

CS1237数据手册发上来

Debu***

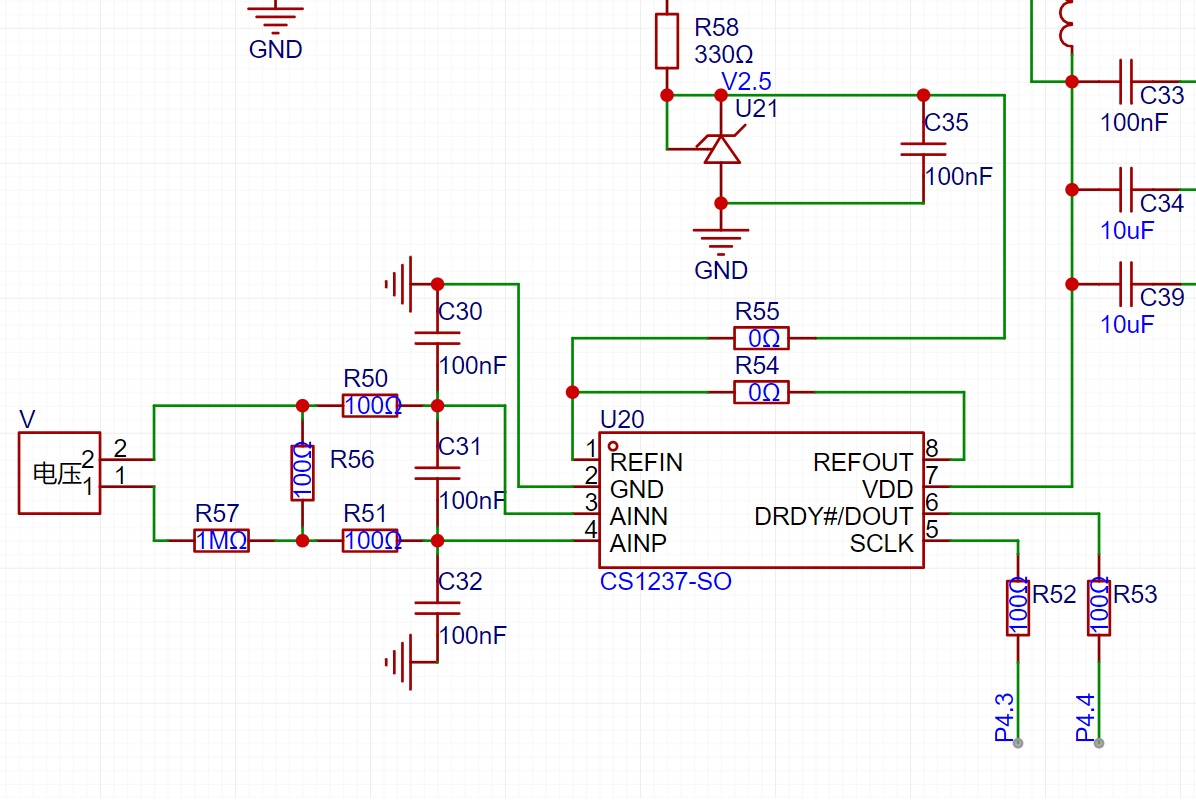

U21什么型号，如果是TL431，C35用10μf，100nF会自激振荡

Debu***

Debu*** 发表于 2024-11-27 16:28
CS1237数据手册发上来

https://item.szlcsc.com/datasheet/CS1237-SOP8/78934.html

Debu***

输入共模不要超过电源电压到地的范围
使用PGA，输入共模不要超过VCC-0.75V~0.75V
PGA内部有低通滤波
内部输入阻抗最小28MΩ，注意外部1MΩ电阻影响

摇滚***

Debu*** 发表于 2024-11-27 16:32
U21什么型号，如果是TL431，C35用10μf，100nF会自激振荡

是431，换了10UF或22UF都不行。
切换成1237的内部基准，也还是同样的问题

摇滚***

Debu*** 发表于 2024-11-27 16:45
输入共模不要超过电源电压到地的范围
使用PGA，输入共模不要超过VCC-0.75V~0.75V
PGA内部有低通滤波

分压电阻改成10K和100欧，也还是一样的问题

Debu***

摇滚*** 发表于 2024-11-27 16:58
分压电阻改成10K和100欧，也还是一样的问题

建议寻求CS1237厂家技术支持帮助

bkeu***

不能输入负压,差分电压负压和一般负压不是一个概念,你这输入电压已经远远超过了允许的电压了吧,输入小于参考电压试试

摇滚***

bkeu*** 发表于 2024-11-27 17:06
不能输入负压,差分电压负压和一般负压不是一个概念,你这输入电压已经远远超过了允许的电压了吧,输入小于参 ...

谢谢，我对一下手册计算一下
