8G1K 10位PWM转DAC问题

jan***

使用8G1K17A-8PIN的PCA输出10位PWM，再转换成DAC输出，理论上应该是0-100占空比（数值0-1023）对应0-3.3V电压，实际上只有数值0-255有电压输出，其他值256-1023都是低电平，PWM初始化和占空比配置代码如下：
void PWM0Init(void)                //115200bps
{
    CCON = 0x00;
    CMOD = 0x08;                //PCA时钟为系统时钟
    CL = 0x00;          //
    CH = 0x00;


    CCAPM0 = 0x40;
    PCA_PWM0 = 0xc0;
    CCAP0L=0X00;
    CCAP0H=0X00;

    CCAPM0=0x42;
    CR = 1;
}
void PWM0_Set_Duty(short Duty)
{
        short dutytmp = Duty>>4;
        CCAPM0   = 0x40;
        //PCA_PWM0 = 0xd4;
        PCA_PWM0&= ~(3<<4);
        PCA_PWM0&= ~(3<<2);

        PCA_PWM0|= ((unsigned char)dutytmp)&0x30;

        PCA_PWM0|= ((unsigned char)dutytmp>>2)&0x0c;

        CCAP0H   = (unsigned char)Duty;
        CCAP0L   = (unsigned char)Duty;
        CCAPM0   = 0x42;
        CR = 1;
}

请问下，软件要怎样配置才能有0-3.3V的输出？

王***

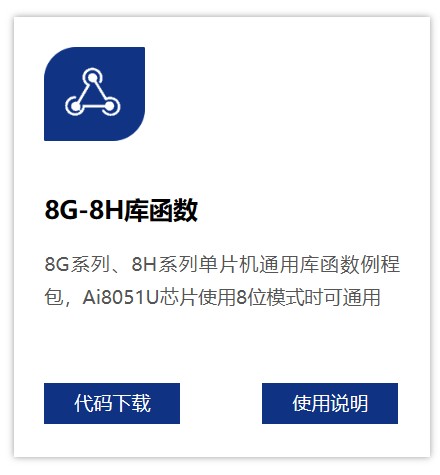

可以看一下STC8G部分的库函数：深圳国芯人工智能有限公司-库函数


独立例程里面有：

可以参考其12位PWM的实现方式

Debu***

以下是测试正常的程序
判断PWM值是否是最大，是为了解决最大值有一个周期死区，波形不是直线的问题
初始化：
        CCON=0x00;                                //设置PCA控制寄存器
        CMOD=0x80;                                //设置空闲模式下PCA停止计数，禁止PCA计数器溢出中断，设置PCA时钟为系统时钟/12（900Hz）
        CL=0x00;                                //设置PCA计数器
        CH=0x00;                                //设置PCA计数器
        CCAPM0=PWM0;                        //使能PCA模块0PWM功能
        PCA_PWM0=0xc0;                        //设置PCA模块0输出10位PWM
        CCAPM1=PWM1;                        //使能PCA模块1PWM功能
        PCA_PWM1=0xc0;                        //设置PCA模块1输出10位PWM
        CCAPM2=PWM2;                        //使能PCA模块2PWM功能
        PCA_PWM2=0xc0;                        //设置PCA模块2输出10位PWM
        CR=1;                                        //启动PCA

        EA=1;                                        //使能总中断


PCA：
void PWM_Out(unsigned int pwm_0,pwm_1,pwm_2)
{
        unsigned char temp_l,temp_h,temp;

        temp_l=pwm_0&0x00ff;                //读pwm_0低8位赋值给temp_l
        temp_h=(pwm_0&0x0300)>>4;        //读pwm_0高2位，移动到XCCAP0H（PCA_PWM0[5:4]）位置，赋值给temp_h
        temp=PCA_PWM0&0xcd;                        //读PCA_PWM0，XCCAP2H（PCA_PWM0[5:4]）、EPC0H（PCA_PWM0[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_0==0x03ff)                        //如果pwm_0最大
                temp_h|=0x02;                        //设置EPC0H（PCA_PWM0[1]）为1
        PCA_PWM0=temp_h;                        //写PCA_PWM0（先写高2位）
        CCAP0H=temp_l;                                //写CCAP0H（再写低8位）

        temp_l=pwm_1&0x00ff;                //读pwm_1低8位赋值给temp_l
        temp_h=(pwm_1&0x0300)>>4;        //读pwm_1高2位，移动到XCCAP1H（PCA_PWM1[5:4]）位置，赋值给temp_h
        temp=PCA_PWM1&0xcd;                        //读PCA_PWM1，XCCAP1H（PCA_PWM2[5:4]）、EPC1H（PCA_PWM1[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_1==0x03ff)                        //如果pwm_1最大
                temp_h|=0x02;                        //设置EPC1H（PCA_PWM1[1]）为1
        PCA_PWM1=temp_h;                        //写PCA_PWM1（先写高2位）
        CCAP1H=temp_l;                                //写CCAP1H（再写低8位）

        temp_l=pwm_2&0x00ff;                //读pwm_2低8位赋值给temp_l
        temp_h=(pwm_2&0x0300)>>4;        //读pwm_2高2位，移动到XCCAP2H（PCA_PWM2[5:4]）位置，赋值给temp_h
        temp=PCA_PWM2&0xcd;                        //读PCA_PWM2，XCCAP2H（PCA_PWM2[5:4]）、EPC2H（PCA_PWM2[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_2==0x03ff)                        //如果pwm_2最大
                temp_h|=0x02;                        //设置EPC2H（PCA_PWM2[1]）为1
        PCA_PWM2=temp_h;                        //写PCA_PWM2（先写高2位）
        CCAP2H=temp_l;                                //写CCAP2H（再写低8位）

}

jan***

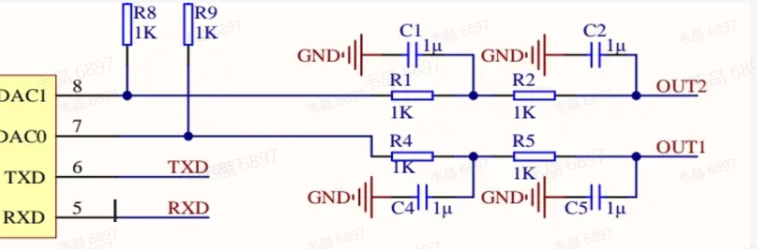

找到问题了，是IO口没有硬件上拉，软件配置成准双向口了，导致输出带不动，改为推挽输出后正常，感谢各位大佬指导
