Ai8051U最小系统板设计

30544***

参加了嘉立创的一个Ai8051U活动，设计一个最小系统，带有复位按键，电源指示灯以及一个用户可编程指示灯和两个用户可编程按键，最主要的是设计了屏幕显示接口，直接插接显示屏使用，具体设计电路图如下

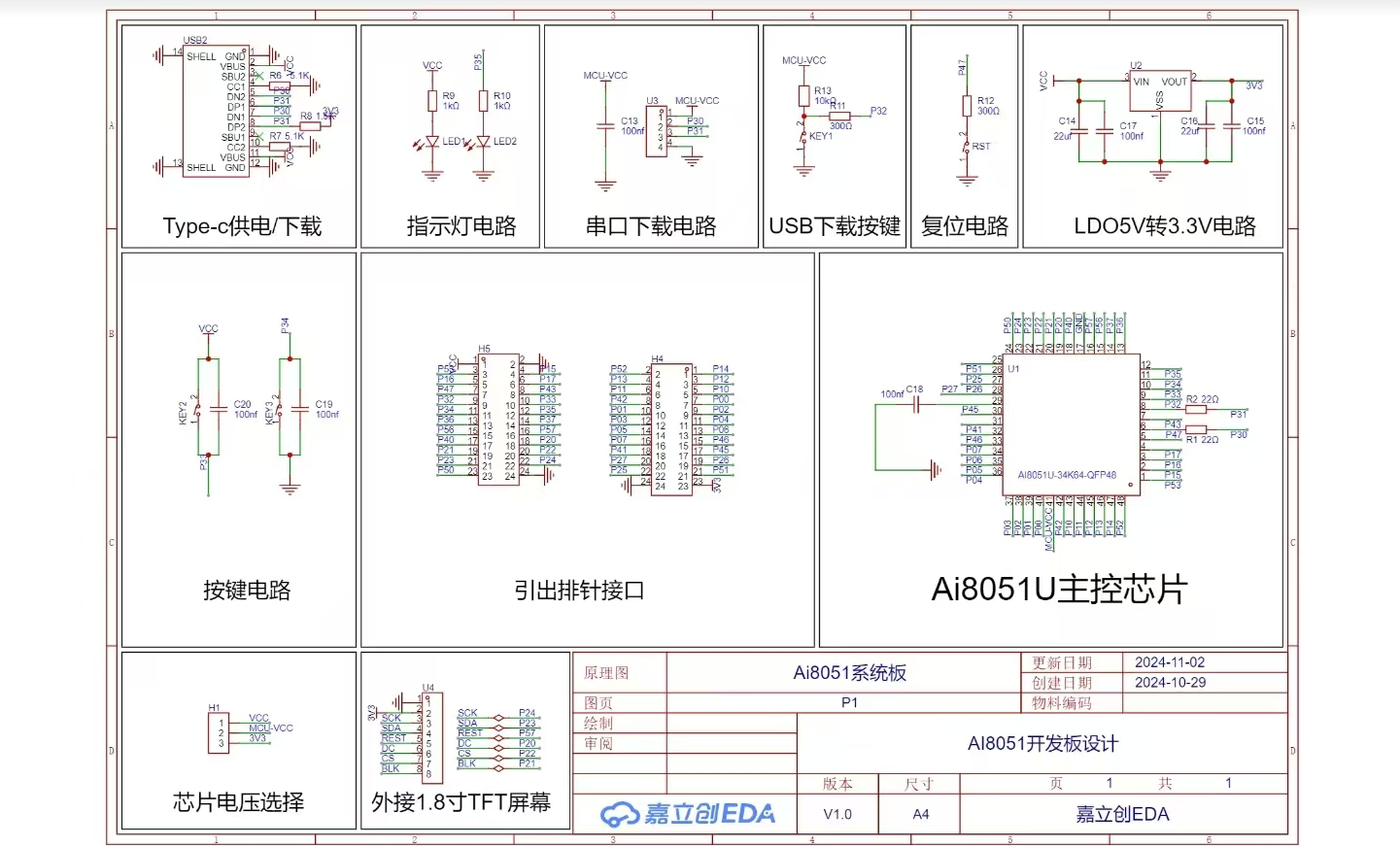

开发板电路图

原理图设计中有个问题就是在USB的D+上接了一个上拉电阻，导致后来USB下载的时候无法正常识别，所以在焊接的时候最后去掉电阻R8,

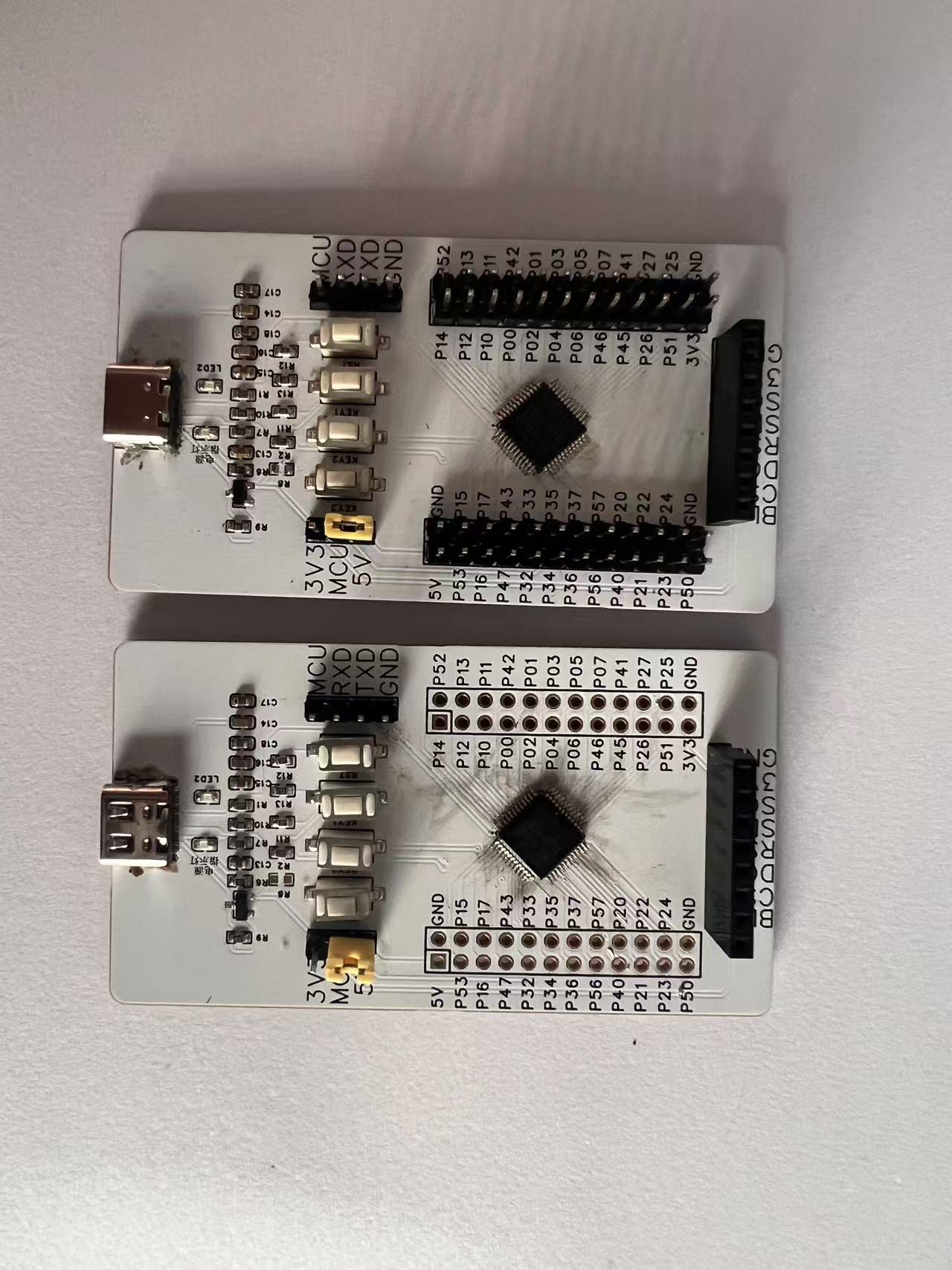

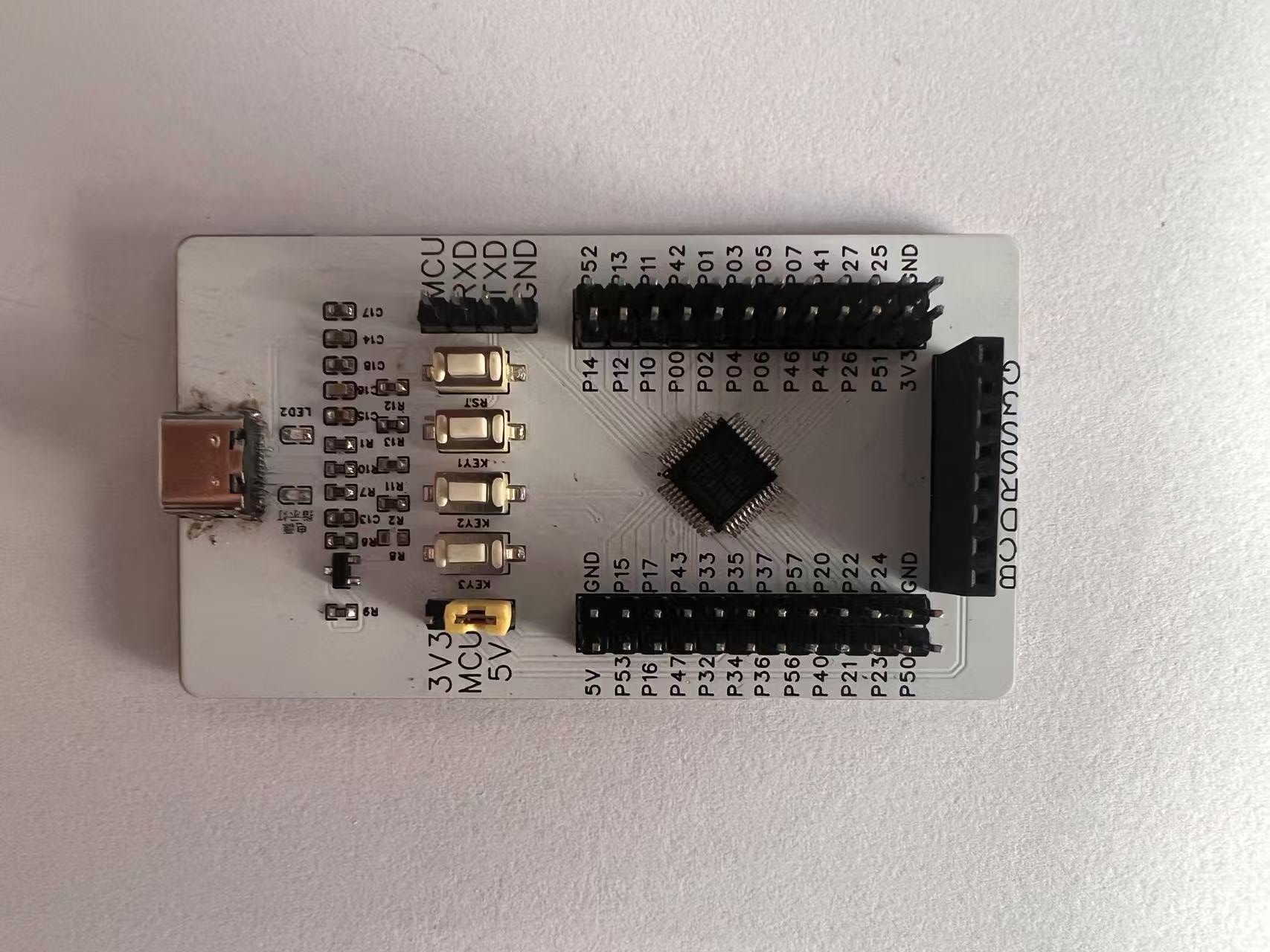

最后实物图如下图所示

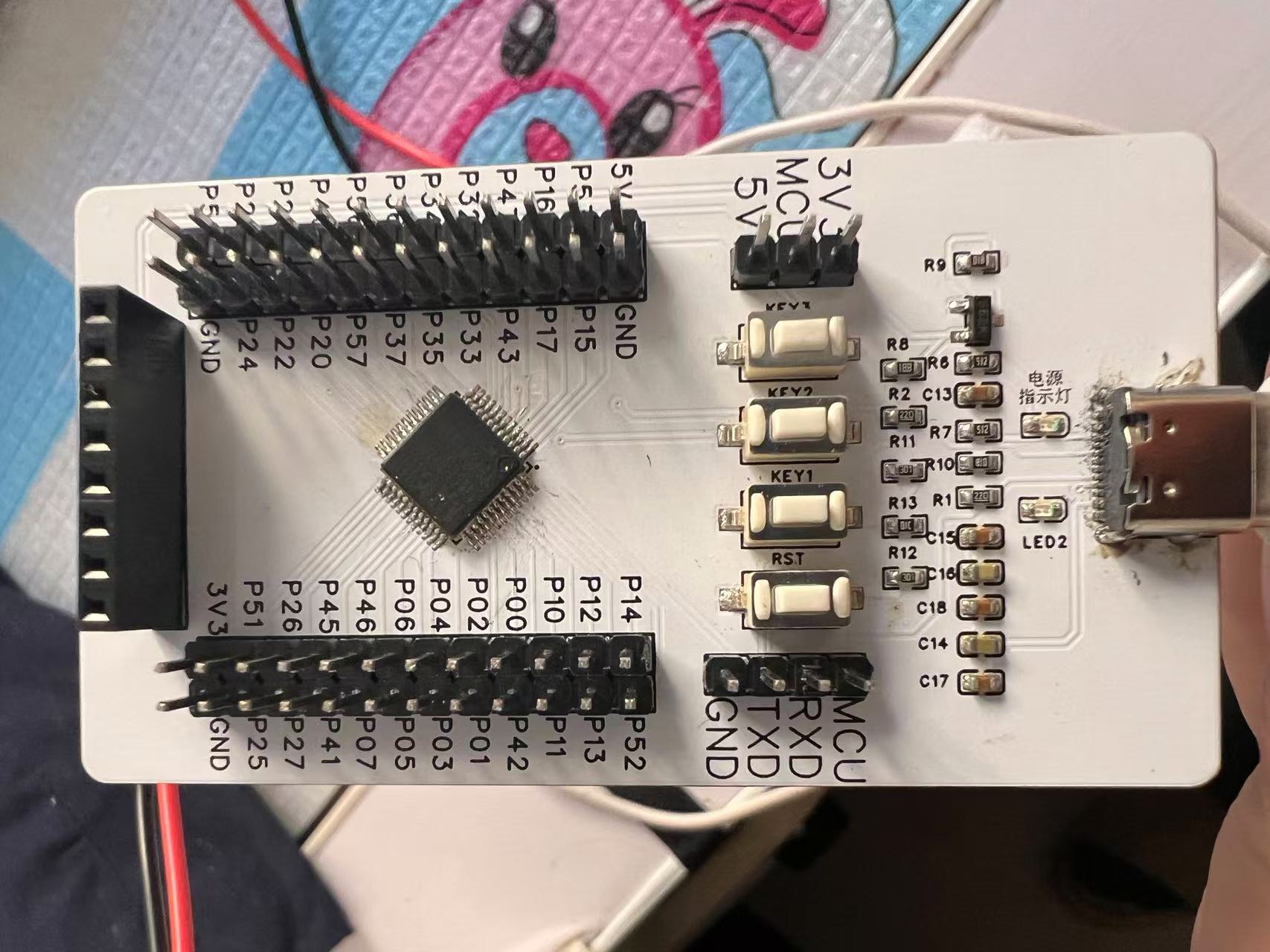

最后编程实现一个按键控制led翻转的功能

在程序下载的时候还发现一个问题，如果按住KEY1按键再插入USB的话，芯片无法正常识别，必须先插上USB 然后再按住KEY1键，然后用跳帽给MCU和5V通电，这样芯片才能正常识别下载程序。
其实这个项目的初衷是为了直接连接1.8寸TFT屏显示的，所以其他外设基本没有，

具体设计项目可以在立创开源广场查看，链接如下 https://oshwhub.com/zy305444337/stc32-development-board 当然设计也存在很多缺点和问题，欢迎各位大佬前来批评指正

vb2***

这板子越做越小了.
很多单独开发项目的,可能真的就用小的就行了.
反正我有个点灯加mos就够用了

30544***

vb2*** 发表于 2024-11-26 17:38
这板子越做越小了.
很多单独开发项目的,可能真的就用小的就行了.
反正我有个点灯加mos就够用了 ...

理论上讲 点一个led管脚的电流足够了 没必要mos吧

vb2***

30544*** 发表于 2024-11-26 21:22
理论上讲 点一个led管脚的电流足够了 没必要mos吧

我做手电驱动.
其实不要mos也行!!
不过效果还是要上mos才能看到真实亮度

30544***

vb2002 发表于 2024-11-26 22:36
我做手电驱动.
其实不要mos也行!!
不过效果还是要上mos才能看到真实亮度

要是大电流的话就需要mos管供电
