这个波形图的最大值17.4V是怎么看出来的？

38009*** · 发表于 2024-11-25 16:02:02

王*** · 发表于 2024-11-25 16:26:48

本帖最后由王昱顺于 2024-11-25 16:28 编辑

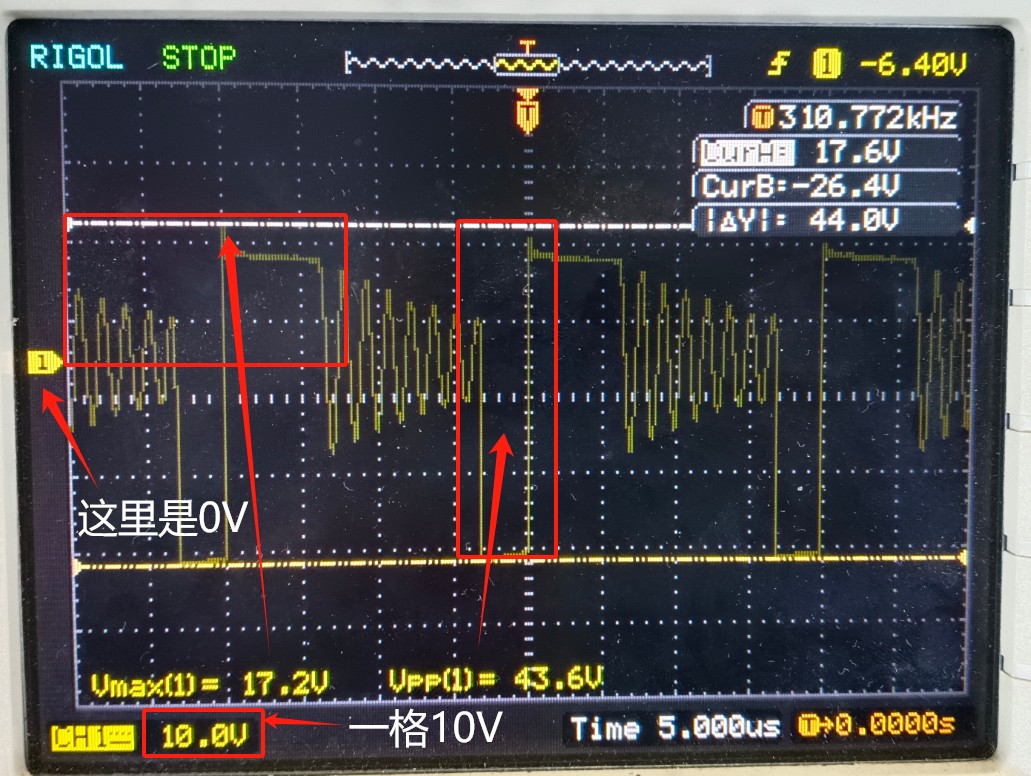

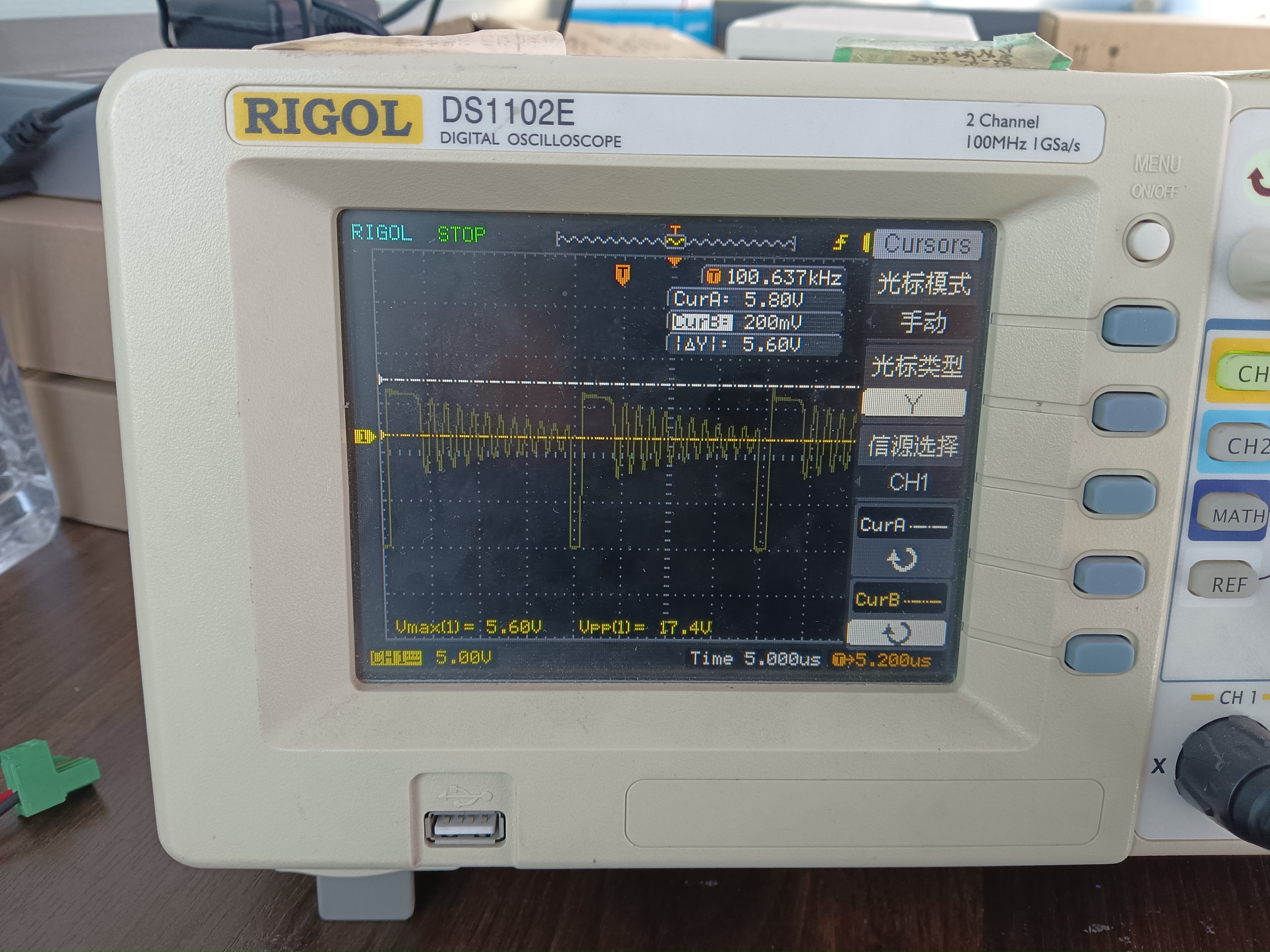

第一张图是这样的：

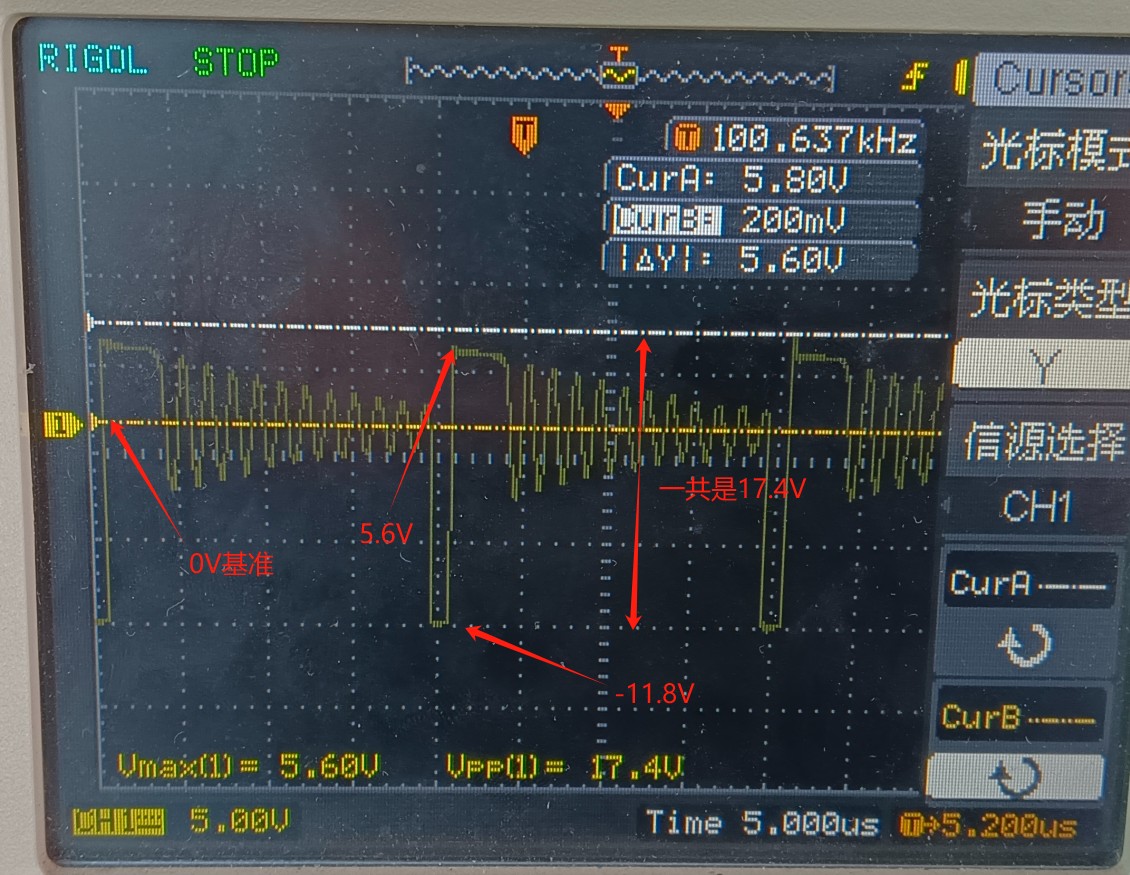

第二张图是这样的：

晓*** · 发表于 2024-11-25 18:20:46

楼上正解，0V基线没对齐网格，看起来就有点怪，示波器采集的读数是不骗人的

38009*** · 发表于 2024-11-26 09:40:16

本帖最后由 380091044 于 2024-11-26 09:53 编辑

王*** 发表于 2024-11-25 16:26

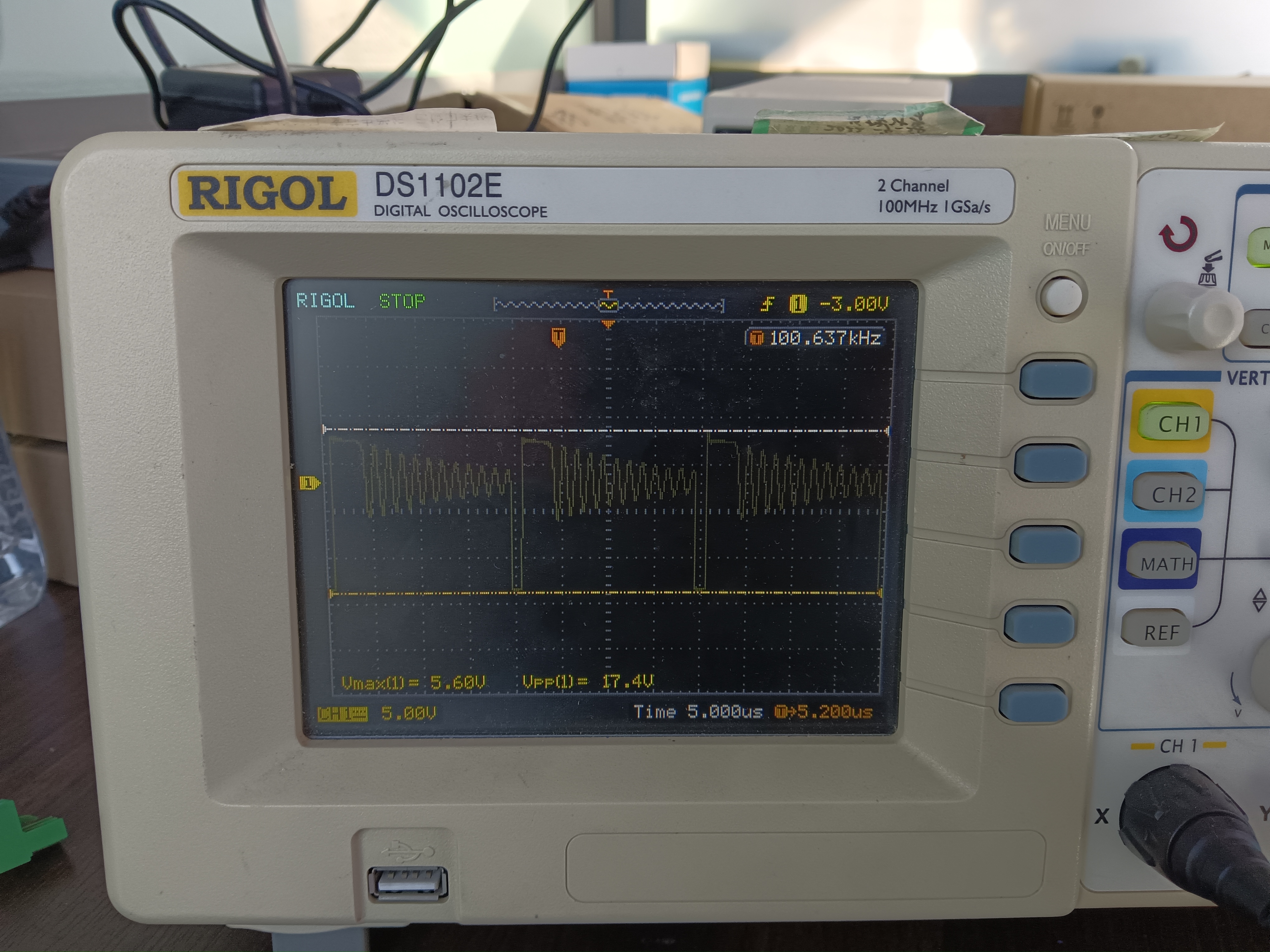

第一张图是这样的：

谢谢大咖指点，我迷糊了，忘记了基准线，越看越迷糊，这个最大值只是正向的最大值，负向不算，这是一个高频变压器的一个次级波形，若是放过来测试，最大值就是12V了，
